Тара для двох компонентів (варіанти)

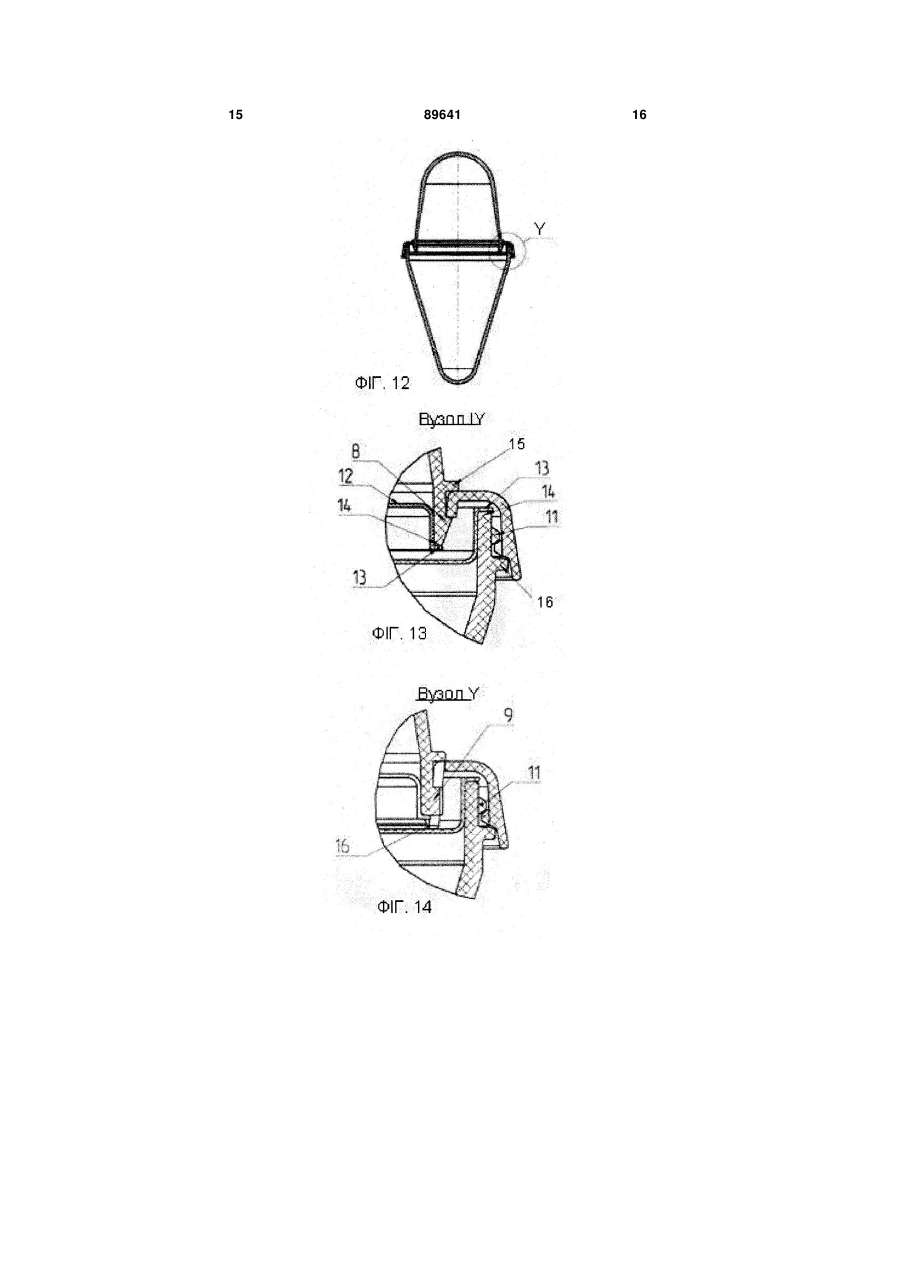

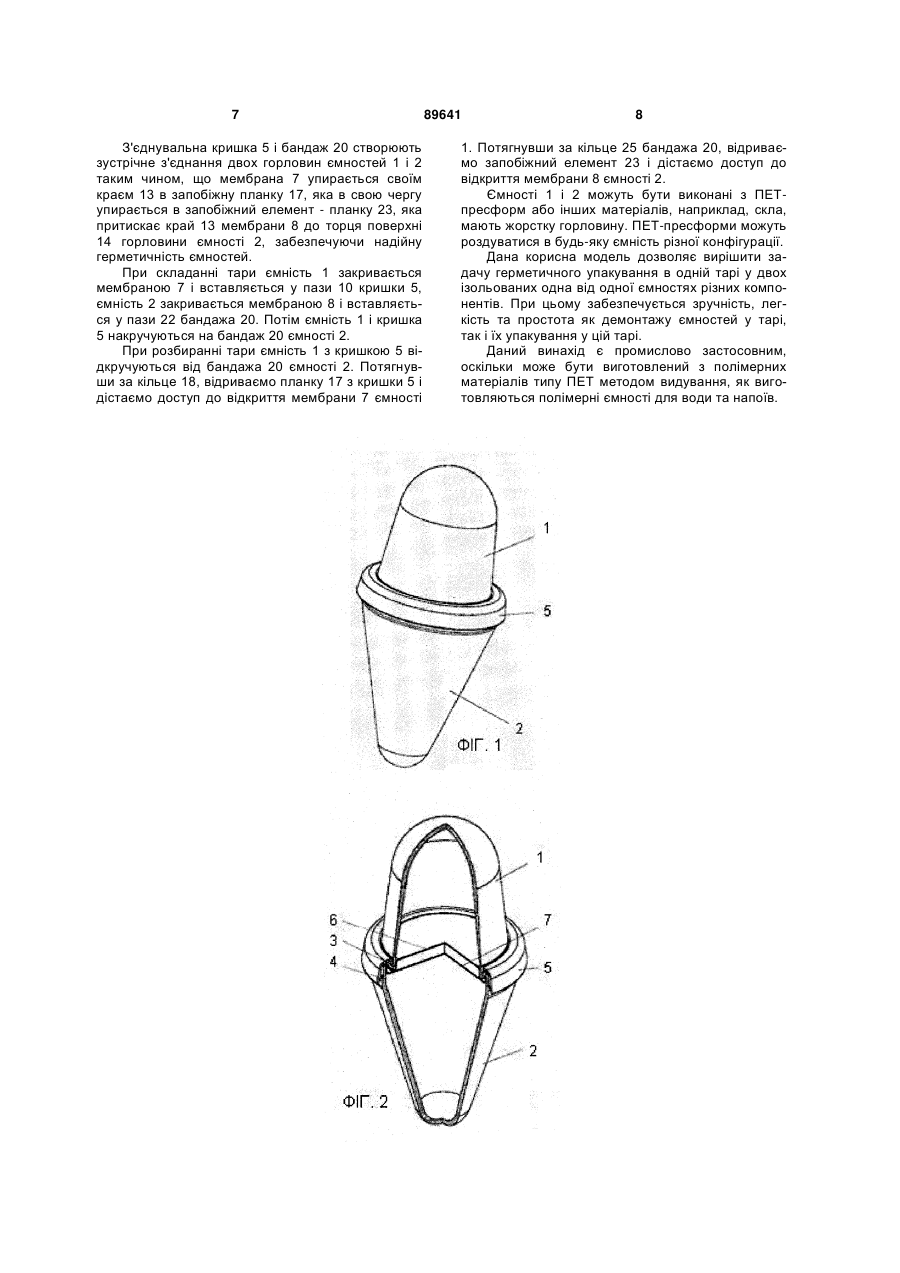

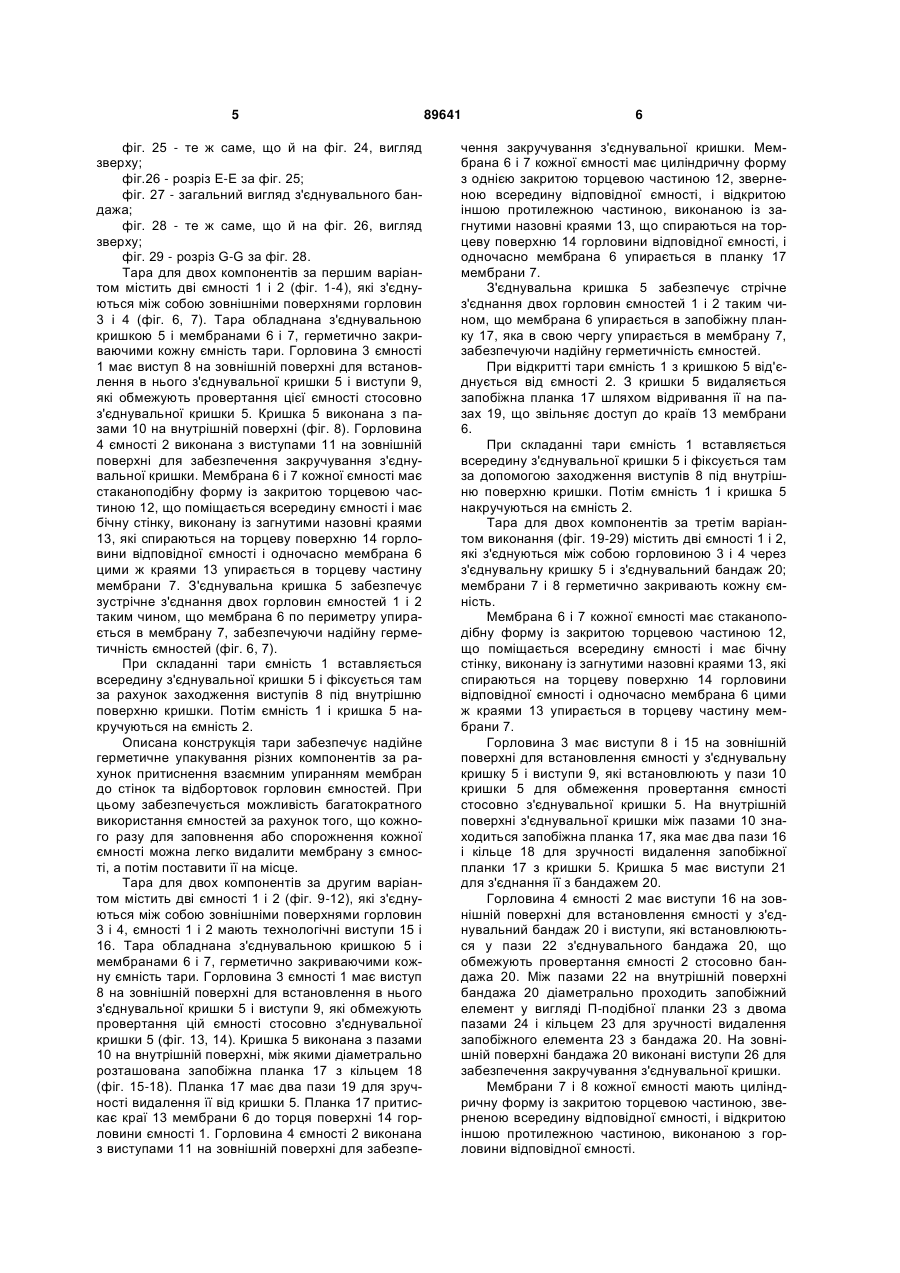

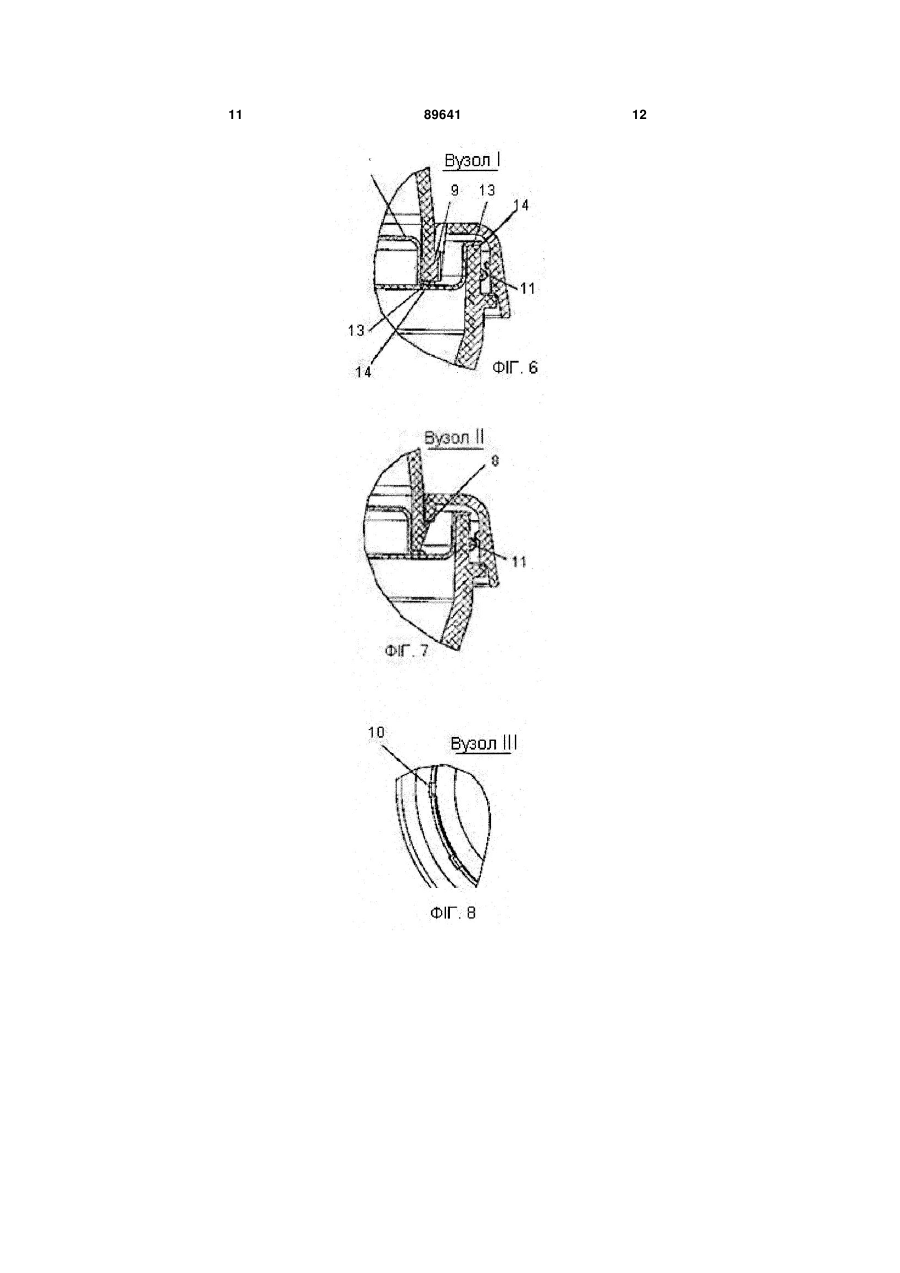

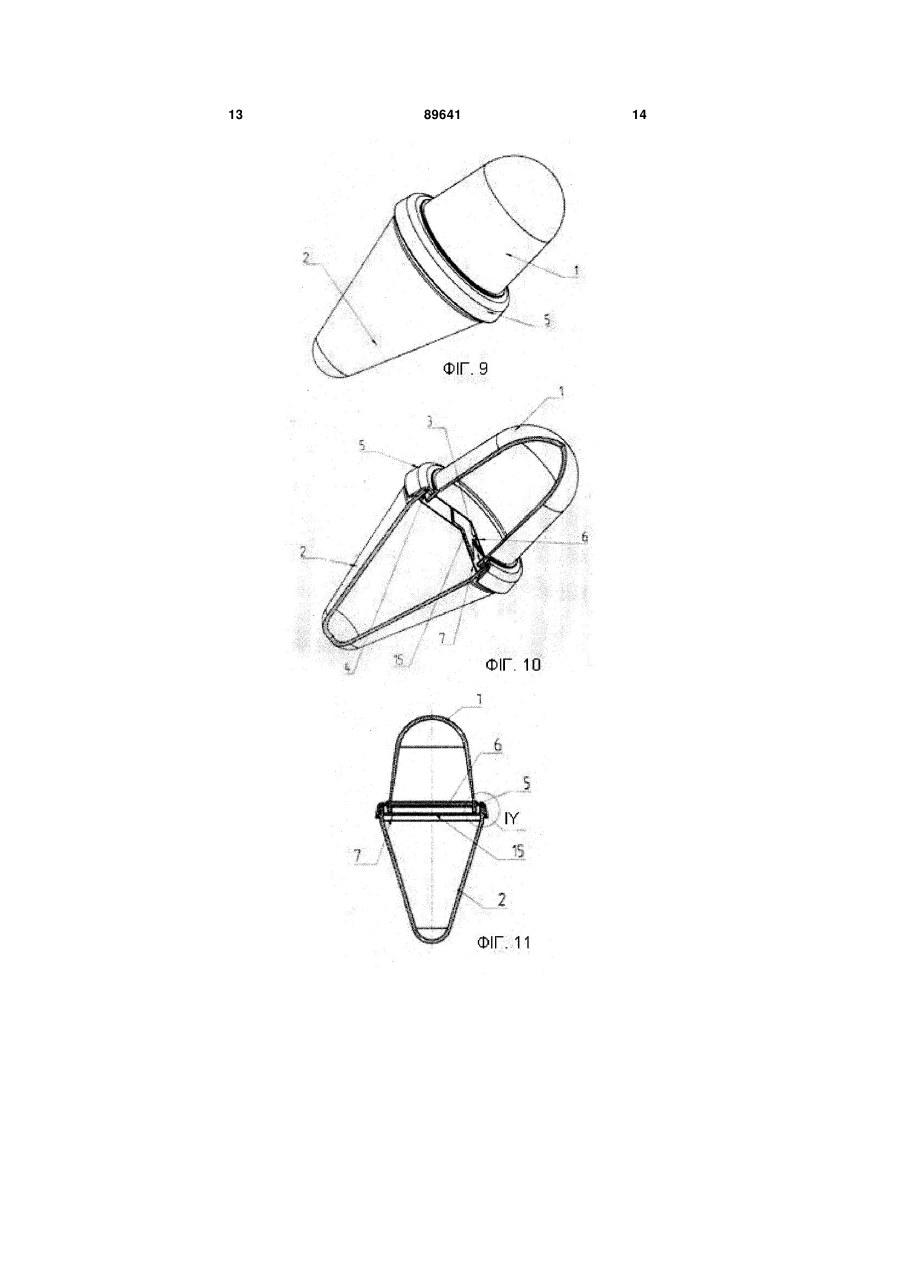

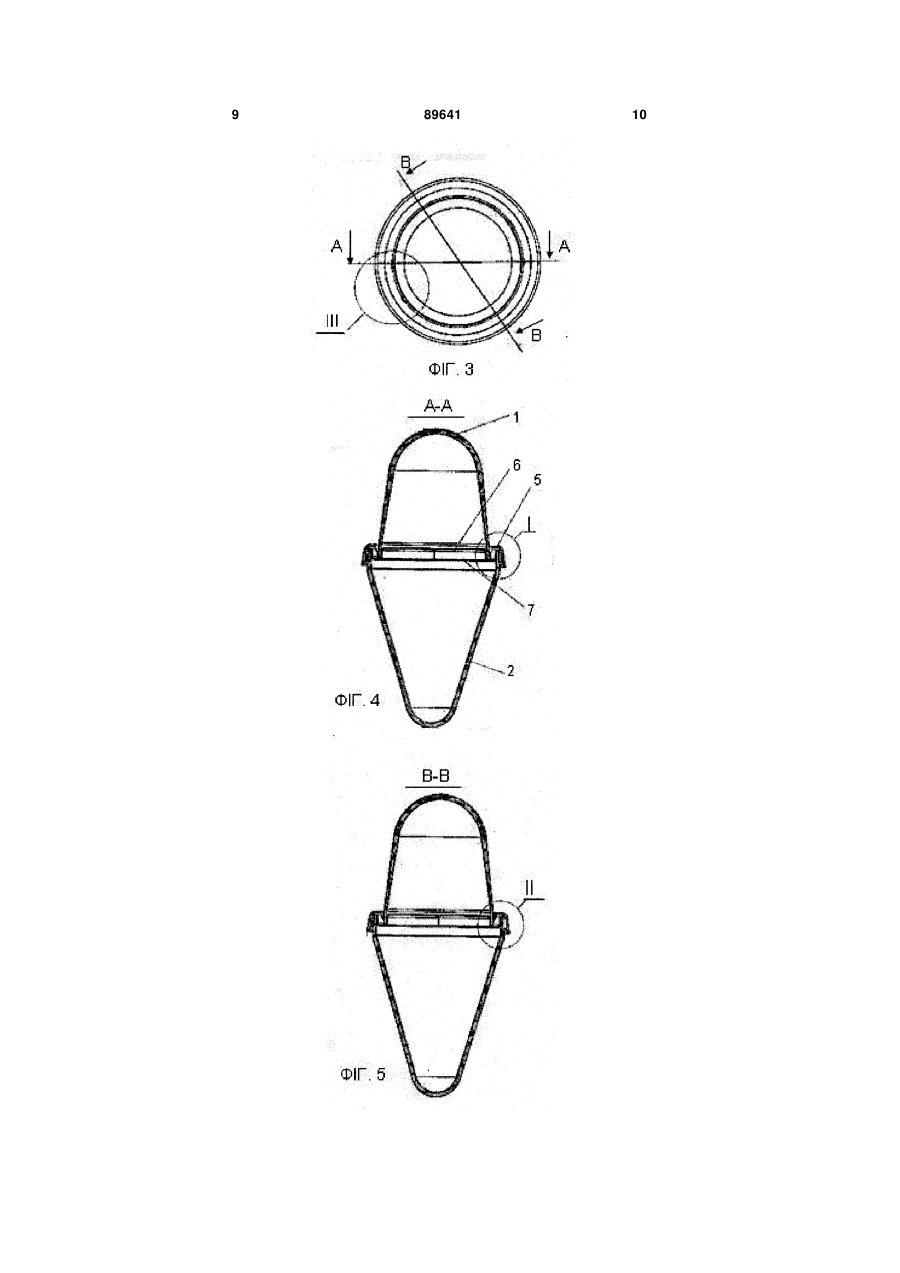

1. Тара для двох компонентів, що містить дві ємності, виконані з мембранами для герметизації внутрішніх об'ємів і сполучені між собою зовнішніми поверхнями горловин за допомогою з'єднувальної кришки, яка відрізняється тим, що з'єднувальна кришка виконана з пазами на внутрішній поверхні, а горловина однієї ємності має виступи на зовнішній поверхні для встановлення її у пази з'єднувальної кришки, що має запобіжну планку від розкриття, та обмеження провертання цієї ємності стосовно кришки, горловина другої ємності виконана з виступами на зовнішній поверхні для забезпечення закручування зазначеної кришки, а мембрана кожної ємності має стаканоподібну форму із закритою торцевою частиною, що поміщається всередину ємності, яка має бічну стінку, виконану із загнутими назовні краями, що спираються на торцеву поверхню горловини відповідної ємності, при цьому у складеному стані C2 2 (11) 1 3 кришки (US № 4883935, B65D 81/32. опубл. 28.11.1989). Відоме рішення хоча й містить ємність, виконану з двох рознімних частин, що з'єднуються зовнішніми поверхнями, та вирішує задачу роздільного герметичного упакування різних компонентів, однак герметизація ємностей вимагає використання спеціальних технологій та устаткування для виконання операцій жорсткого нерознімного закріплення мембран всередині ємностей. При такому виконанні тара набуває властивості одноразового використання і заводського заповнення агентом кожної ємності, що виключає можливість її заповнення бажаним агентом, наприклад, при побутових потребах або в будь-яких інших умовах, відмінних від заводських умов. Задачею, на вирішення якої спрямований даний винахід, є створення тари, що дозволяє зберігати та транспортувати окремо один від одного різні компоненти до вживання їх в суміші, із запобіганням розкриття ємності та забезпечення надійної герметичності ємностей із запобіганням розкриття однієї або обох ємностей, які утворюють тару, при забезпеченні можливості заповнення ємностей будь-яким агентом і в будь-яких умовах. Технічний результат, що досягається при цьому, полягає у підвищенні експлуатаційних якостей тари для зберігання двох компонентів без їх змішування при збереженні герметичності зберігання та можливості багаторазового використання. Зазначений технічний результат для першого варіанта досягається тим, що тара виконана із з'єднувальною кришкою з пазами на внутрішній поверхні і мембранами, що закривають кожну ємність, при цьому горловина однієї ємності має виступи на зовнішній поверхні для встановлення її у пази з'єднувальної кришки та обмеження провертання цієї ємності стосовно кришки, горловина другої ємності виконана з виступами на зовнішній поверхні для забезпечення закручування зазначеної кришки, а мембрана кожної ємності має циліндричну форму з однією закритою торцевою частиною і відкритою іншою, яка виконана із загнутими назовні краями, що спираються на торцеву поверхню горловини відповідної ємності. Зазначений технічний результат для другого варіанта досягається тим, що тара виконана із з'єднувальною кришкою з пазами на внутрішній поверхні і мембранами, що закривають кожну ємність, при цьому горловина однієї ємності має виступи на зовнішній поверхні для встановлення її у пази з'єднувальної кришки, що має запобіжну планку, горловина другої ємності виконана з виступами на зовнішній поверхні для забезпечення закручування зазначеної кришки, а мембрана кожної ємності має циліндричну форму з однією закритою торцевою частиною і відкритою іншою, виконаною із загнутими назовні краями, що спираються на торцеву поверхню горловини відповідної ємності. Зазначений технічний результат для третього варіанта досягається тим, що тара обладнана з'єднувальною кришкою з пазами на внутрішній поверхні і запобіжною планкою, з'єднувальним бандажем з пазами на внутрішній поверхні і запобіжним елементом, мембранами, що закривають 89641 4 кожну ємність, при цьому горловина кожної ємності має виступи на зовнішній поверхні для встановлення їх у пази з'єднувальної кришки та з'єднувального бандажа відповідно і обмеження провертання однієї ємності стосовно кришки та іншої ємності стосовно бандажа, бандаж по зовнішній поверхні виконаний з виступами для забезпечення накручування на нього з'єднувальної кришки, мембрана кожної ємності має циліндричну форму з однією закритою торцевою частиною і відкритою іншою з загнутими назовні краями, що спираються на торцеву поверхню горловини відповідної ємності, а запобіжна планка з'єднувальної кришки притискає край мембрани до торця горловини однієї ємності і має кільце для зручності видалення планки із з'єднувальної кришки, а запобіжний елемент з'єднувального бандажа притискає край іншої мембрани до торця горловини іншої ємності і так само має кільце для зручності видалення запобіжного елемента із з'єднувального бандажа. Для кожного варіанта виконання зазначені ознаки є суттєвими і взаємопов'язані з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату. Даний винахід пояснюється для кожного варіанта конкретним прикладом виконання, який, проте, не є єдино можливим, але наочно демонструє можливість досягнення необхідного технічного результату. На фіг. 1 зображений загальний вигляд тари, перший варіант виконання; фіг. 2 - те ж саме, що й на фіг. 1, з частковим розрізом; фіг. 3 - вигляд зверху тари за фіг. 1; фіг. 4 - розріз A-A за фіг. 3; фіг. 5 - розріз B-B за фіг. 3; фіг. 6 - вузол І за фіг. 4; фіг. 7 - вузол II за фіг. 5; фіг. 8 - вузол III за фіг. 3; фіг. 9 - загальний вигляд тари, другий варіант виконання; фіг. 10 - те ж саме, що й на фіг. 9, з розрізом; фіг. 11 - поперечний розріз за фіг. 9 за місцем розташування запобіжної планки; фіг. 12 - поперечний розріз за фіг. 9, поза місцем розташування запобіжної планки; фіг. 13 - вузол IY за фіг. 12; фіг. 14 - вузол Y за фіг. 11; фіг. 15 - загальний вигляд з'єднувальної кришки; фіг. 16 - те ж саме, що й на фіг. 15, вигляд зверху; фіг. 17 - розріз C-C за фіг. 16; фіг. 18 - розріз D-D за фіг. 16; фіг. 19 - загальний вигляд тари, третій варіант виконання; фіг. 20 - поперечний розріз за фіг. 19 по запобіжній планці та з'єднувальному бандажу; фіг. 21 - поперечний розріз за фіг. 19 по виступах з'єднувального бандажа; фіг. 22 - вузол YI за фіг. 20; фіг. 23 - вузол YII за фіг. 21; фіг. 24 - загальний вигляд з'єднувальної кришки; 5 фіг. 25 - те ж саме, що й на фіг. 24, вигляд зверху; фіг.26 - розріз E-E за фіг. 25; фіг. 27 - загальний вигляд з'єднувального бандажа; фіг. 28 - те ж саме, що й на фіг. 26, вигляд зверху; фіг. 29 - розріз G-G за фіг. 28. Тара для двох компонентів за першим варіантом містить дві ємності 1 і 2 (фіг. 1-4), які з'єднуються між собою зовнішніми поверхнями горловин 3 і 4 (фіг. 6, 7). Тара обладнана з'єднувальною кришкою 5 і мембранами 6 і 7, герметично закриваючими кожну ємність тари. Горловина 3 ємності 1 має виступ 8 на зовнішній поверхні для встановлення в нього з'єднувальної кришки 5 і виступи 9, які обмежують провертання цієї ємності стосовно з'єднувальної кришки 5. Кришка 5 виконана з пазами 10 на внутрішній поверхні (фіг. 8). Горловина 4 ємності 2 виконана з виступами 11 на зовнішній поверхні для забезпечення закручування з'єднувальної кришки. Мембрана 6 і 7 кожної ємності має стаканоподібну форму із закритою торцевою частиною 12, що поміщається всередину ємності і має бічну стінку, виконану із загнутими назовні краями 13, які спираються на торцеву поверхню 14 горловини відповідної ємності і одночасно мембрана 6 цими ж краями 13 упирається в торцеву частину мембрани 7. З'єднувальна кришка 5 забезпечує зустрічне з'єднання двох горловин ємностей 1 і 2 таким чином, що мембрана 6 по периметру упирається в мембрану 7, забезпечуючи надійну герметичність ємностей (фіг. 6, 7). При складанні тари ємність 1 вставляється всередину з'єднувальної кришки 5 і фіксується там за рахунок заходження виступів 8 під внутрішню поверхню кришки. Потім ємність 1 і кришка 5 накручуються на ємність 2. Описана конструкція тари забезпечує надійне герметичне упакування різних компонентів за рахунок притиснення взаємним упиранням мембран до стінок та відбортовок горловин ємностей. При цьому забезпечується можливість багатократного використання ємностей за рахунок того, що кожного разу для заповнення або спорожнення кожної ємності можна легко видалити мембрану з ємності, а потім поставити її на місце. Тара для двох компонентів за другим варіантом містить дві ємності 1 і 2 (фіг. 9-12), які з'єднуються між собою зовнішніми поверхнями горловин 3 і 4, ємності 1 і 2 мають технологічні виступи 15 і 16. Тара обладнана з'єднувальною кришкою 5 і мембранами 6 і 7, герметично закриваючими кожну ємність тари. Горловина 3 ємності 1 має виступ 8 на зовнішній поверхні для встановлення в нього з'єднувальної кришки 5 і виступи 9, які обмежують провертання цій ємності стосовно з'єднувальної кришки 5 (фіг. 13, 14). Кришка 5 виконана з пазами 10 на внутрішній поверхні, між якими діаметрально розташована запобіжна планка 17 з кільцем 18 (фіг. 15-18). Планка 17 має два пази 19 для зручності видалення її від кришки 5. Планка 17 притискає краї 13 мембрани 6 до торця поверхні 14 горловини ємності 1. Горловина 4 ємності 2 виконана з виступами 11 на зовнішній поверхні для забезпе 89641 6 чення закручування з'єднувальної кришки. Мембрана 6 і 7 кожної ємності має циліндричну форму з однією закритою торцевою частиною 12, зверненою всередину відповідної ємності, і відкритою іншою протилежною частиною, виконаною із загнутими назовні краями 13, що спираються на торцеву поверхню 14 горловини відповідної ємності, і одночасно мембрана 6 упирається в планку 17 мембрани 7. З'єднувальна кришка 5 забезпечує стрічне з'єднання двох горловин ємностей 1 і 2 таким чином, що мембрана 6 упирається в запобіжну планку 17, яка в свою чергу упирається в мембрану 7, забезпечуючи надійну герметичність ємностей. При відкритті тари ємність 1 з кришкою 5 від'єднується від ємності 2. З кришки 5 видаляється запобіжна планка 17 шляхом відривання її на пазах 19, що звільняє доступ до країв 13 мембрани 6. При складанні тари ємність 1 вставляється всередину з'єднувальної кришки 5 і фіксується там за допомогою заходження виступів 8 під внутрішню поверхню кришки. Потім ємність 1 і кришка 5 накручуються на ємність 2. Тара для двох компонентів за третім варіантом виконання (фіг. 19-29) містить дві ємності 1 і 2, які з'єднуються між собою горловиною 3 і 4 через з'єднувальну кришку 5 і з'єднувальний бандаж 20; мембрани 7 і 8 герметично закривають кожну ємність. Мембрана 6 і 7 кожної ємності має стаканоподібну форму із закритою торцевою частиною 12, що поміщається всередину ємності і має бічну стінку, виконану із загнутими назовні краями 13, які спираються на торцеву поверхню 14 горловини відповідної ємності і одночасно мембрана 6 цими ж краями 13 упирається в торцеву частину мембрани 7. Горловина 3 має виступи 8 і 15 на зовнішній поверхні для встановлення ємності у з'єднувальну кришку 5 і виступи 9, які встановлюють у пази 10 кришки 5 для обмеження провертання ємності стосовно з'єднувальної кришки 5. На внутрішній поверхні з'єднувальної кришки між пазами 10 знаходиться запобіжна планка 17, яка має два пази 16 і кільце 18 для зручності видалення запобіжної планки 17 з кришки 5. Кришка 5 має виступи 21 для з'єднання її з бандажем 20. Горловина 4 ємності 2 має виступи 16 на зовнішній поверхні для встановлення ємності у з'єднувальний бандаж 20 і виступи, які встановлюються у пази 22 з'єднувального бандажа 20, що обмежують провертання ємності 2 стосовно бандажа 20. Між пазами 22 на внутрішній поверхні бандажа 20 діаметрально проходить запобіжний елемент у вигляді П-подібної планки 23 з двома пазами 24 і кільцем 23 для зручності видалення запобіжного елемента 23 з бандажа 20. На зовнішній поверхні бандажа 20 виконані виступи 26 для забезпечення закручування з'єднувальної кришки. Мембрани 7 і 8 кожної ємності мають циліндричну форму із закритою торцевою частиною, зверненою всередину відповідної ємності, і відкритою іншою протилежною частиною, виконаною з горловини відповідної ємності. 7 З'єднувальна кришка 5 і бандаж 20 створюють зустрічне з'єднання двох горловин ємностей 1 і 2 таким чином, що мембрана 7 упирається своїм краєм 13 в запобіжну планку 17, яка в свою чергу упирається в запобіжний елемент - планку 23, яка притискає край 13 мембрани 8 до торця поверхні 14 горловини ємності 2, забезпечуючи надійну герметичність ємностей. При складанні тари ємність 1 закривається мембраною 7 і вставляється у пази 10 кришки 5, ємність 2 закривається мембраною 8 і вставляється у пази 22 бандажа 20. Потім ємність 1 і кришка 5 накручуються на бандаж 20 ємності 2. При розбиранні тари ємність 1 з кришкою 5 відкручуються від бандажа 20 ємності 2. Потягнувши за кільце 18, відриваємо планку 17 з кришки 5 і дістаємо доступ до відкриття мембрани 7 ємності 89641 8 1. Потягнувши за кільце 25 бандажа 20, відриваємо запобіжний елемент 23 і дістаємо доступ до відкриття мембрани 8 ємності 2. Ємності 1 і 2 можуть бути виконані з ПЕТпресформ або інших матеріалів, наприклад, скла, мають жорстку горловину. ПЕТ-пресформи можуть роздуватися в будь-яку ємність різної конфігурації. Дана корисна модель дозволяє вирішити задачу герметичного упакування в одній тарі у двох ізольованих одна від одної ємностях різних компонентів. При цьому забезпечується зручність, легкість та простота як демонтажу ємностей у тарі, так і їх упакування у цій тарі. Даний винахід є промислово застосовним, оскільки може бути виготовлений з полімерних матеріалів типу ПЕТ методом видування, як виготовляються полімерні ємності для води та напоїв. 9 89641 10 11 89641 12 13 89641 14 15 89641 16 17 89641 18 19 89641 20 21 89641 22 23 89641 24 25 Комп’ютерна верстка А. Крулевський 89641 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
