Пристрій для пошуку і визначення меж тектонічних порушень при розробці вугільних родовищ
Формула / Реферат
Формула изобретения

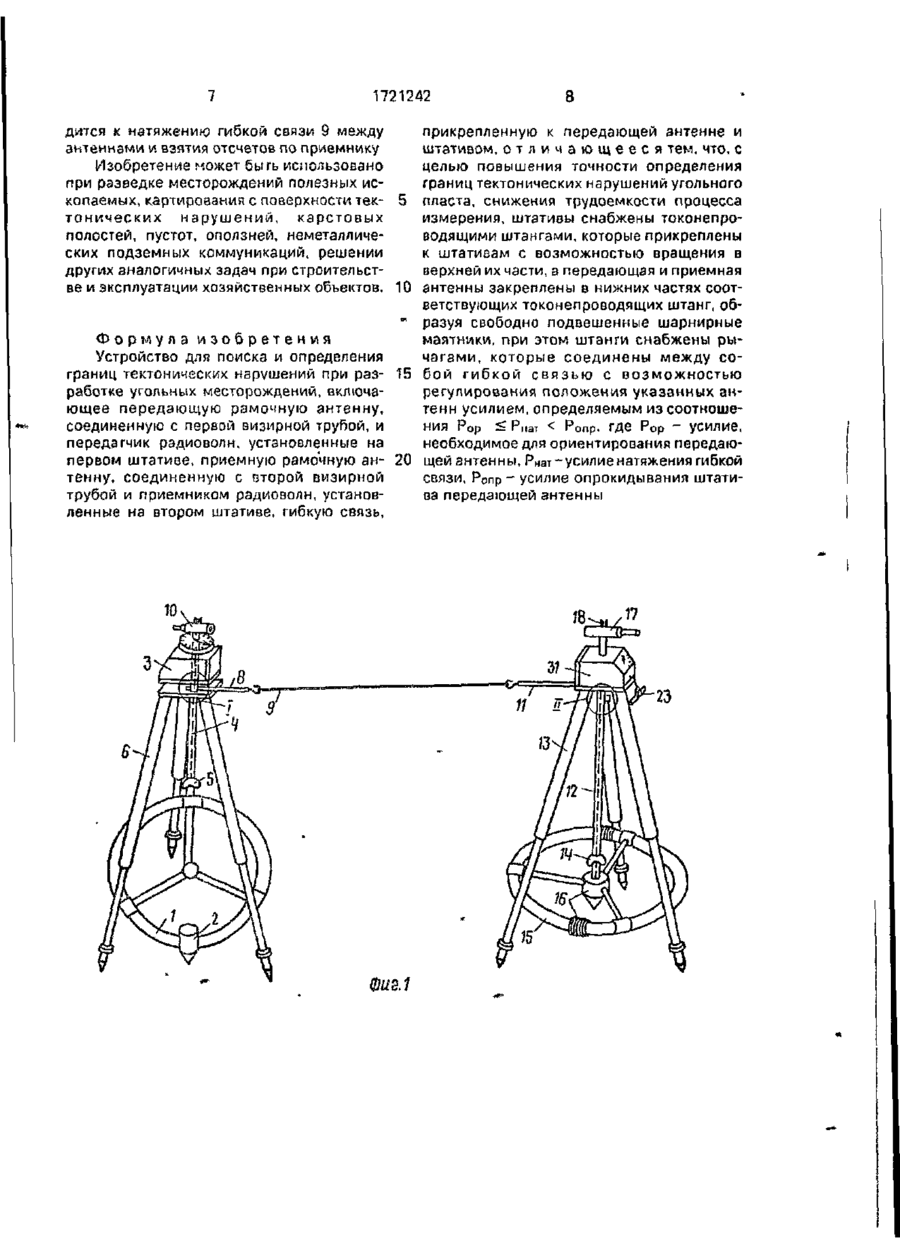

Устройство для поиска и определения границ тектонических нарушений при разработке угольных месторождений, включающее передающую рамочную антенну, соединенную с первой визирной трубой, и передатчик радиоволн, установленные на первом штативе, приемную рамочную антенну, соединенную с второй визирной трубой и приемником радиоволн, установленные на втором штативе, гибкую связь, прикрепленную к передающей антенне и штативом, отличающееся тем, что, с целью повышения точности определения границ тектонических нарушений угольного пласта, снижения трудоемкости процесса измерения, штативы снабжены токонепроводящими штангами, которые прикреплены к штативам с возможностью вращения в верхней их части, а передающая и приемная антенны закреплены в нижних частях соответствующих токонепроводящих штанг, образуя свободно подвешенные шарнирные маятники, при этом штанги снабжены рычагами, которые соединены между со бой гибкой связью с возможностью регулирования положения указанных антенн усилием, определяемым из соотношения Pop.£Рнат.<Ропр., где Pop. - усилие, необходимое для ориентирования передающей антенны; Рнат. -усилиенатяжения гибкой связи; Ропр. - усилие опрокидывания штатива передающей антенны.
Текст

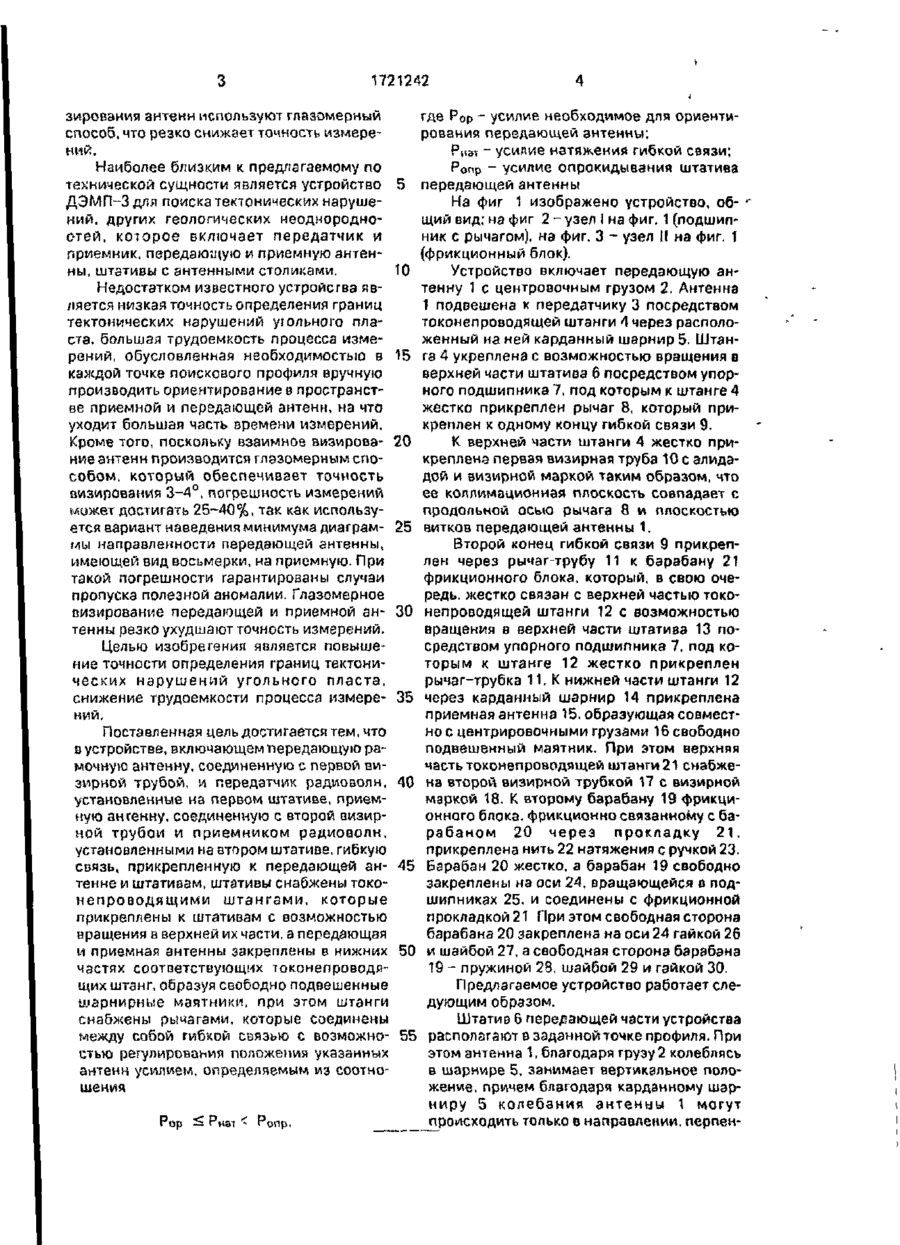

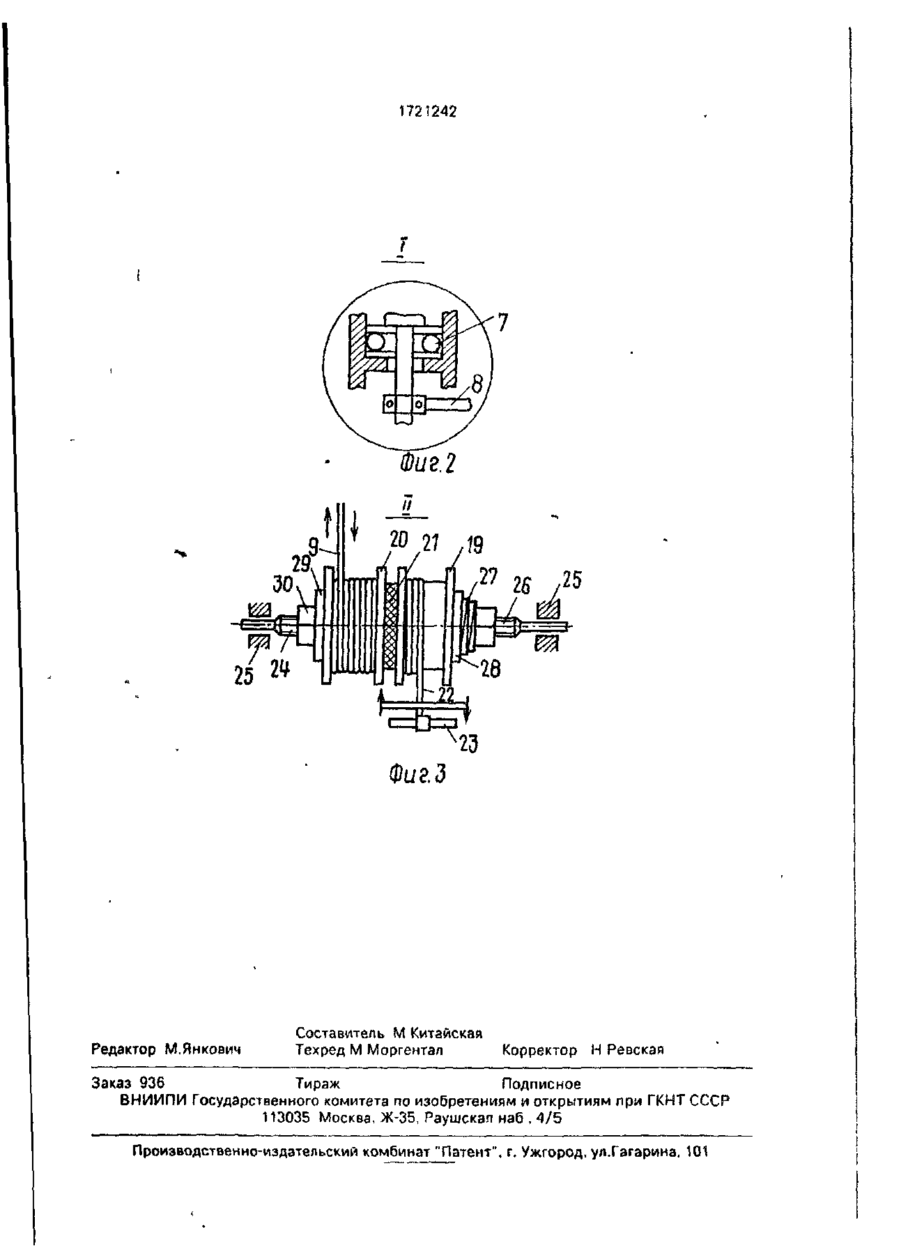

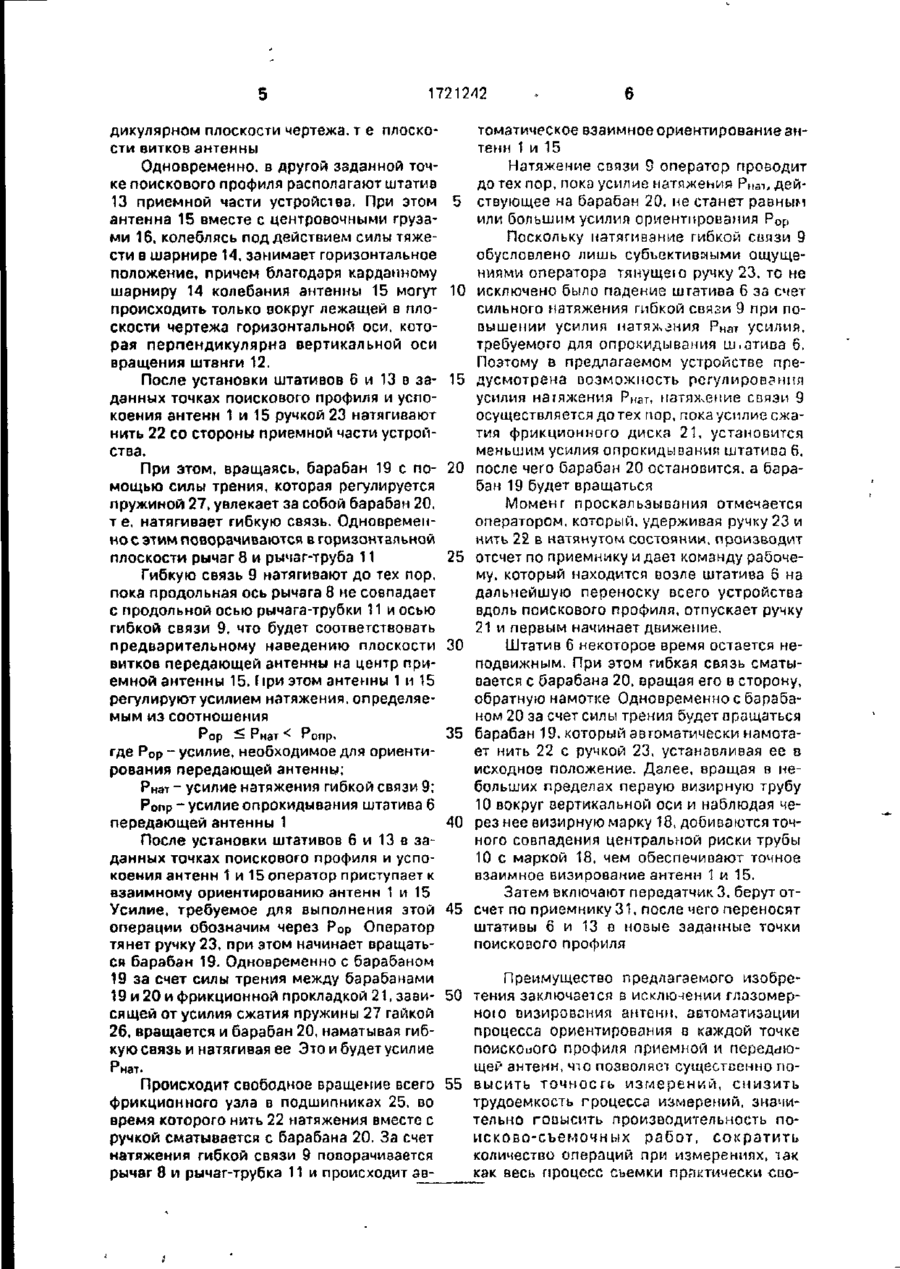

Изобретение относится к горному делу и м.б. использовано для определения границ тектонических нарушений при подземной разработке пластовых месторождений, в частности угля на шахтах, не опасных по газу. Цель - повышение точности определения границ тектонических нарушений угольного пласта, снижение трудоемкости процесса измерений. Устр-во содержит передающую рамочную антенну, соединен ную с первой визирной трубой, и передатчик радиоволн, установленные на первом штативе, приемную рамочную антенну, соединенную с второй визирной трубой и приемником радиоволн, установленные на втором штативе, гибкую связь, прикрепленную к передающей и приемной антеннам и штативам. Причем штативы снабжены непроводящими штангами, которые прикреплены с возможностью вращения верхними частями и указанным штативом в их верхней части. Передающая и приемная антенны закреплены в нижних частях соответствующих непроводящих штанг, представляя собой свободно подвешенные шарнирные маятники. При этом штанга передающей антенны снабжена рычагом, который прикреплен к ней и к гибкой соязи с возможностью регулирования положения указанных антенн усилием, определяемым из соотношения Pop
ДивитисяДодаткова інформація
Автори англійськоюZaderyholova Mykhailo Mykhailovych
Автори російськоюЗадериголова Михаил Михайлович
МПК / Мітки
МПК: E21C 41/18, E21C 39/00
Мітки: розробці, пошуку, вугільних, родовищ, меж, визначення, тектонічних, порушень, пристрій
