Односпакований поліуретановий клей

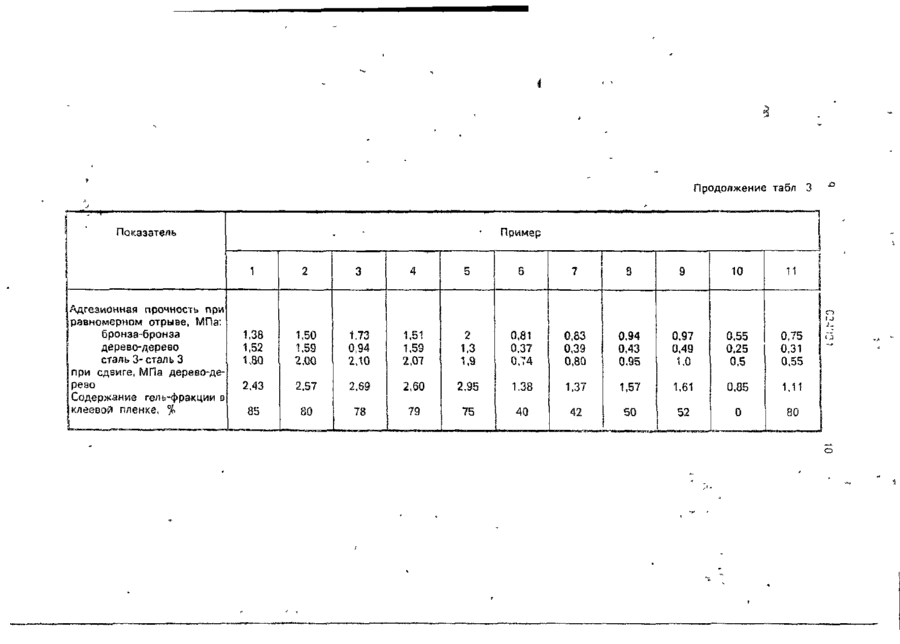

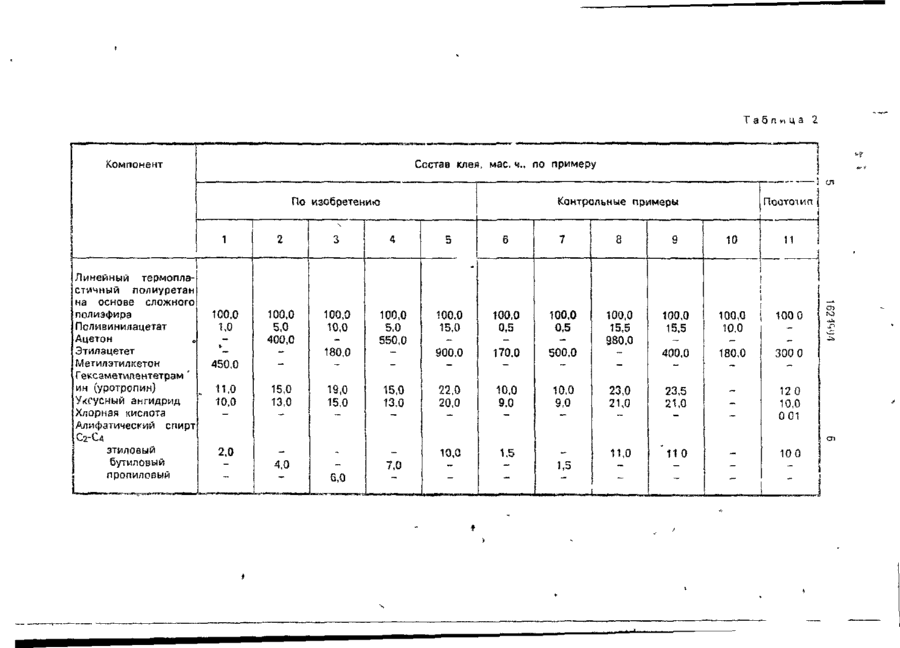

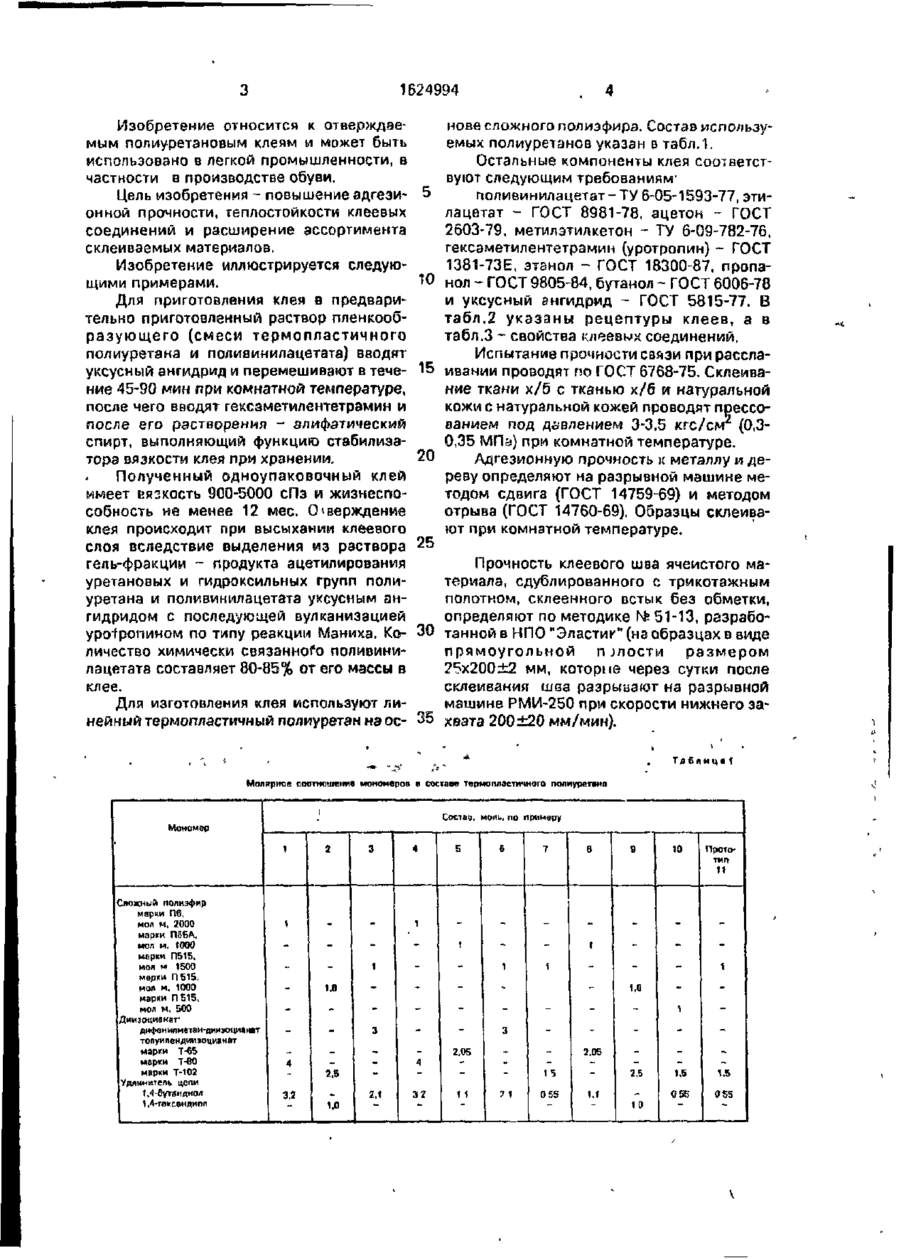

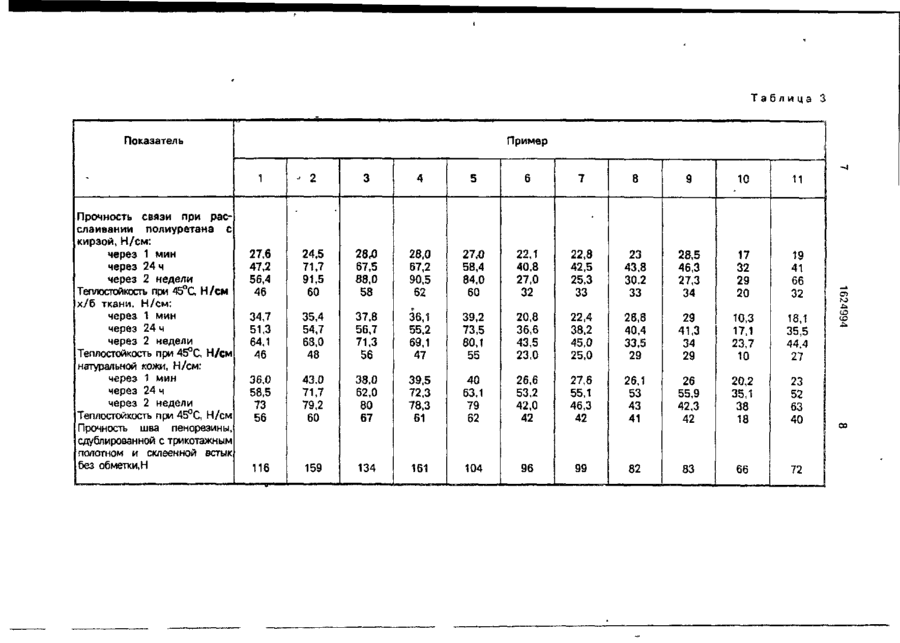

(19) Ш (її) 1624994 (із) £ _ (51) 6 C09J 175/0б//(С 09 J 175/06,131:04) Комитет Российской Федерации по патентам и товарным знакам к патенту Российской і (21)4498324/05 (22)25.10.86 (46)09.08.95 Вт №22 (71) Научно-гроизводствениое объединение "Эластик" (72) Давыдова ИВ; Шамраев Г.М: Балашова НН; Мащенко ВМ; Шалабай Л.И; Раппопорт ЛЯ; Быстрова ТВ. (73) Научно-исследовательский институт "Эластик* (56) Авторское свидетельство СССР N 526649, т. С 0Ш 3/16, 1976. Авторское свидетельство СССР N 10622381 гаї С 09J 3/14. 1984. Авторское свидетельство СССР N 1125225, т. С OSJ 3/16, 1984. (54) ОДНОУПАКОВОЧНЫЙ ПОЛИУРЕТАНОВЫЙ КЛЕЙ (57) Изобретение относится к обпасти получения одноупаковочного полмуретзнового клея используемого в кожевенно-обуэной промышленности для приклеивания резиновых, попиуретаноаык подошв к верху обуви из натуральных, искуственных и синтетических кож. в резинотехнической и отраслйх легкой промышленности для склейки разнообразных материалов. Изобретение позволяет повысить адгезионную ПРОЧНОСТЬ, теплостойкость и расширить ассортимент склеиваемых материалов за счет дополнительного содержания попивинилацетата. Клей содержит, масч: линейный термопластичный полиуретан нэ основе сложного полиэфира 100; поливинипвцетат 1 15; уксусный ангидрид 10 - 20; гексаметилентетрамин 1 1 - 2 2 ; алифатический (С -С ) спирт 2 10, органический полярный растворитель 180-900. 3 табя 1624994 Изобретение относится к отверждэемым полиуретановым клеям и может быть использовано в легкой промышленности, в частности в производстве обуви. Цель изобретения - повышение адгезионной прочности, теплостойкости клеевых соединений и расширение ассортимента склеиваемых материалов. Изобретение иллюстрируется следующими примерами. Для приготоаления клея в предвари* тельно приготовленный раствор пленкообразующего (смеси термопластичного полиуретана и попивинилацетата) вводят уксусный ангидрид и перемешивают в тече ниє 45-90 мин при комнатной температуре, после чего вводят гексзметилентетрамин и после его растворения - алифатический спирт, выполняющий функцию стабилизатора вязкости клея при хранении. Полученный одноупаковочный клей имеет вязкость 900-5000 сПз и жизнеспособность не менее 12 мес. Отверждение клея происходит при высыхании клеевого слоя вследствие выделения из раствора гель-фракции - продукта ацетилирования уретановых и гидроксильных групп полиуретана и поливинилацетата уксусным ангидридом с последующей вулканизацией уротропином по типу реакции Маниха. Количество химически связанного поливинилацетата составляет 80-85% от его массы в клее. Для изготовления клея используют линейный термопластичный полиуретан на ос нове сложного полиэфира. Состав используемых полиуретанов указан в табл.1. Остальные компоненты клея соответствуют следующим требованиям* поливинилацетат-ТУ 6-05-1593-77, этилацетат - ГОСТ 8981-78, ацетон - ГОСТ 2603-79, метилэтилкетон - ТУ 6-09-782-76, гексаметилентетрамин (уротропин) - ГОСТ 1381-73Е, этанол - ГОСТ 18300-87, пропанол - ГОСТ 9805-84, бутанол - ГОСТ 6006-78 и уксусный енгидрид - ГОСТ 5815-77. В табл.2 указаны рецептуры клеев, а в табл.3 - свойства клеєвих соединений, Испытание прочности связи при рассла15 ивании проводят по ГОСТ 6768-75, Склеивание ткани х/б с тканью х/б и натуральной кожи с натуральной кожей проводят прессованием под давлением 3-3,5 кгс/см (0,30,35 МПЙ) при комнатной температуре. 20 Адгезионную прочность к металлу и дереву определяют на разрывной машине методом сдвига (ГОСТ 14759-69) и методом отрыва (ГОСТ 14760-69). Образцы склеивают при комнатной температуре. 25 Прочность клеевого шва ячеистого материала, сдублированного с трикотажным полотном, склеенного встык без обметки, определяют по методике № 51-13, разрабо30 танной в НПО "Эластик" (нз образцах в виде прямоугольной п .)лости размером 25х200±2 мм, которме через сутки после склеивания шва разрывают на разрывной машине РМИ-250 при скорости нижнего захвата 200±20 мм/мин). Таблица і Молярное соотношение мономеров н составе термопластичного полиуретана Состав, моль, по примеру Мономер 1 Сложный полиэфир мерки П6. мол м, 2000 мэрии ПВБА, мол м. 1000 марки П515, мол м 1500 мерки П515. мол м. 1000 марки П 515, мол м, 500 Дииэоциакаг дифе и ил мете н-дии эоциа нет тол уи л с н дин зоцив н ат марки Т-65 марки Т-ВО марки Т-102 Удлинитель цепи ).4-бутзі
