Висотна споруда

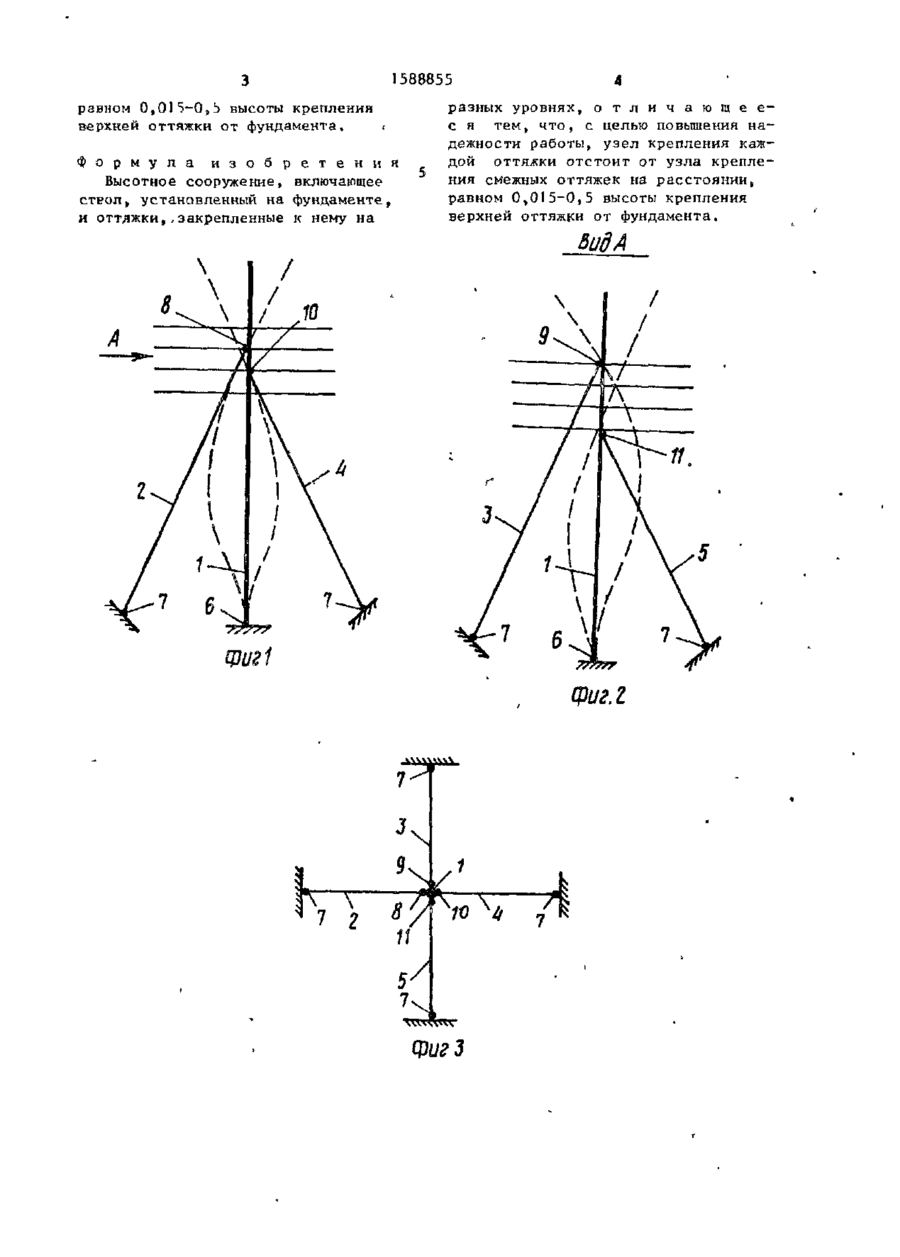

Изобретение относится к строительству высотных сооружений. Цель изобретедия - повышение надежности работы. Ствол мачты раскреплен оттяжками. Узел крепления каждой оттяжки отстоит от узла крепления смежных оттяжек на расстоянии, равном 0,0150,5 высоты крепления верхней оттяжки от фундамента. 3 ил. и научно-исследовательский институт "УкрНИИпроектстальконструкция" (72) Я.С. Барык (53) 699.84(088.8) (56) Патент Франции № 2348385, кл, Н 01 q 1/12, опублик. 1977. Изобретение относится к строительству мачт объектов связи, дымовых труб на оттяжках и других высотных сооружений мачтового типа и направлено на уменьшение динамических нагрузок вследствие колебаний сооружений в ветровом потоке главным образом в режиме резопаисов. Сель изобретения - повышение надежности работы. * На фиг. 1 покатано сооружение, общий вид; на фиг.I - вид А на фиг.1; на фиг. 3 - сооружение, вид в плане. Мачта состоит из ствола I и поддерживающих его оттяжек 2-5. Мачга закреплена на фундаменте Ь, а оттяжки прикреплены нігжнигш концами к фундаментам 7, а верхними - соответственно к проушинам 8-11, расположенным в верхней части ствола I. Проушины расположены на разных отметках, поэтому расстояния от фундамента 6 до каждой проушины различны, т.е. пролеты ствола 1 мачты между фундаментом 6 и проушинами в разных направлениях различны. vi При таком закреплении оттяжек в условиях, способствующих воэчикн >вениго колебаний ствола мачты, его ось стремится занять положение, показанное на фиг.1 и 2 пунктиром. Поскольку пролеты ствола 1 между фундаментом 6 и проушинами, а также консоль ствола 1 в разных направлениях имеют разные длины, то симметричный цикл колебаний состояіься не может, так как деформации ствола в разных направлениях также различны. Таким образом, динамические условия в системе практически сводятся к нулю или к очень небольшим величинам. Расстояния между проушинами не обязательно должны быть большими. Достаточно, чтобы разность по высоте между отметками проушчн была несколько процентов от расстояния от фундамента 6 до какой-либо из проушин. Оптимальные условия работы обеспечиваются при размещении узла крепления каждой отгяжки на расстоянии от узлов крепления смежных оттяжек, с 1588855 равном 0,01S-0,b высоты крепления верхней оттяжки от фундамента, ф о р м у л а и з о б Высотное сооружение, ствол, установленный на и оттяжки,, закрепленные разных уровнях, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения надежности работы, узел крепления каждой оттяжки отстоит от узла крепления смежных оттяжек на расстоянии, равном 0 , 0 1 5 - 0 , 5 высоты крепления верхней оттяжки от фундамента. р е т е н и я включающее фундаменте 9 к нему на Вид А \ \ Фиг, г 11 Ц)игЗ 1588855 Редактор М. Петрова Составитель Г. Смиренная Техред Д.Олийнык Корректор М. Пожо Заказ 2521 Тираж 593 . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ОС.СР 113035, Москва» Ж-35, Раушская каб ь , д. 4/5 Производственно-издательский комбинат /'Патент"» г. Ужгород, ул.. Гагарина,,
