Шафа комплектного розподільного пристрою

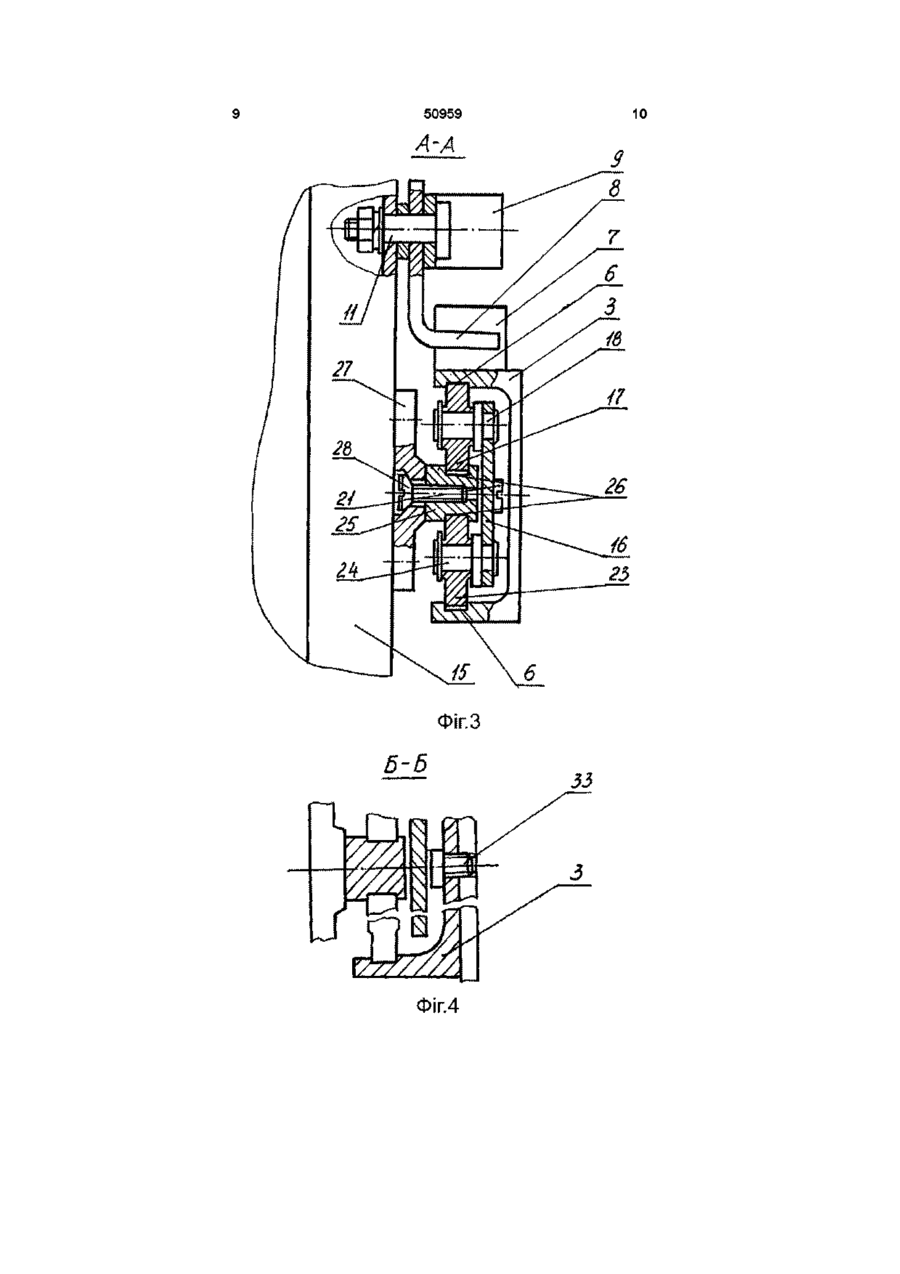

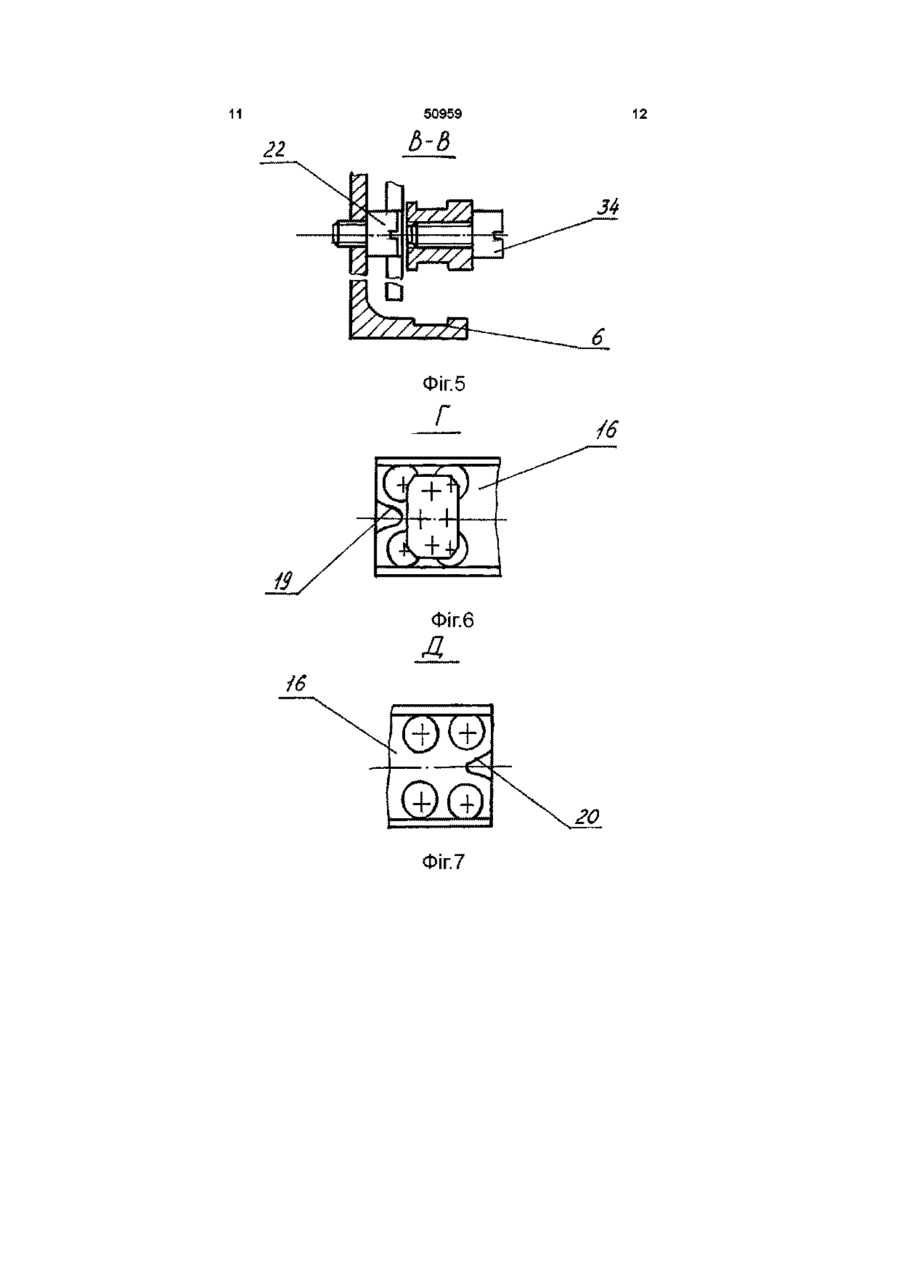

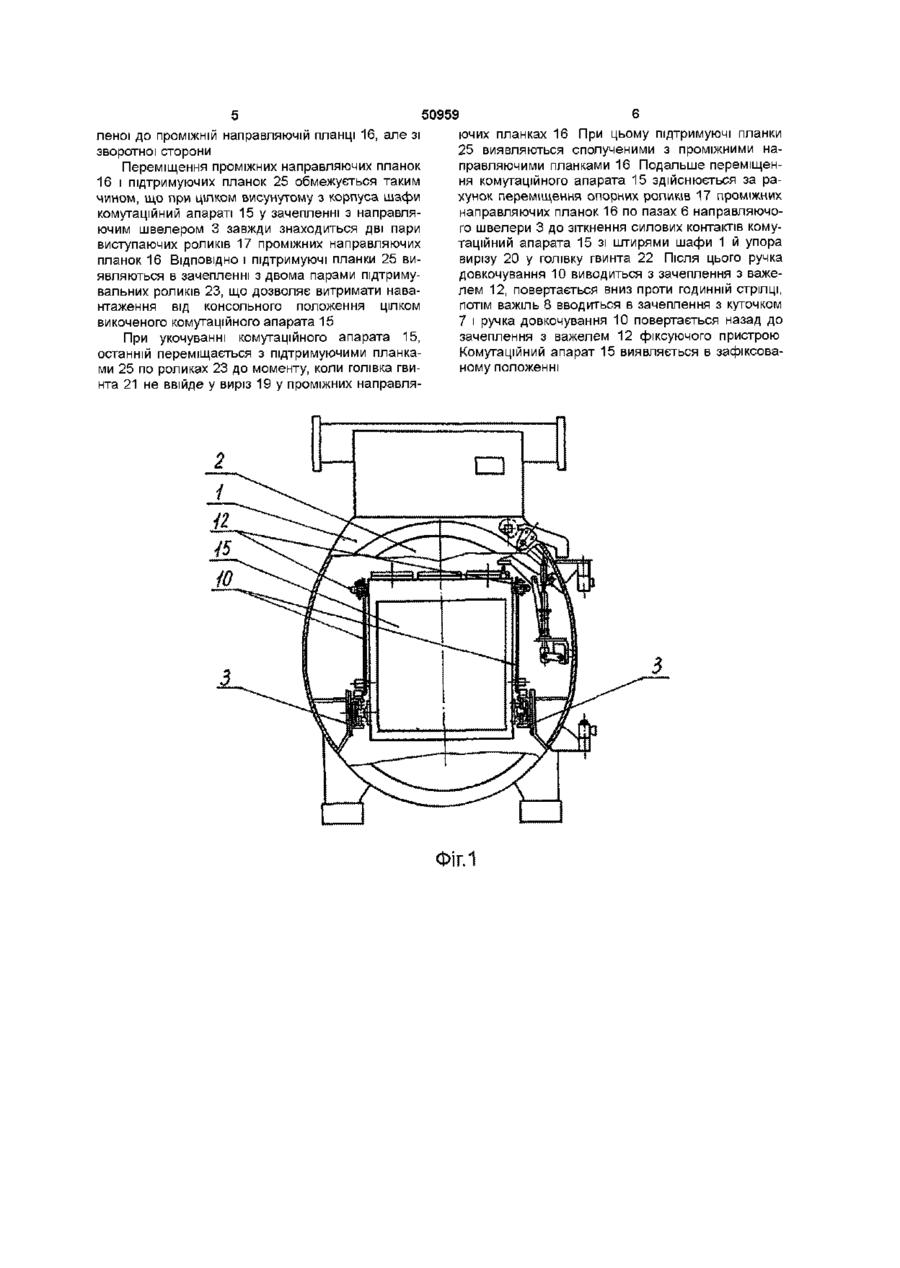

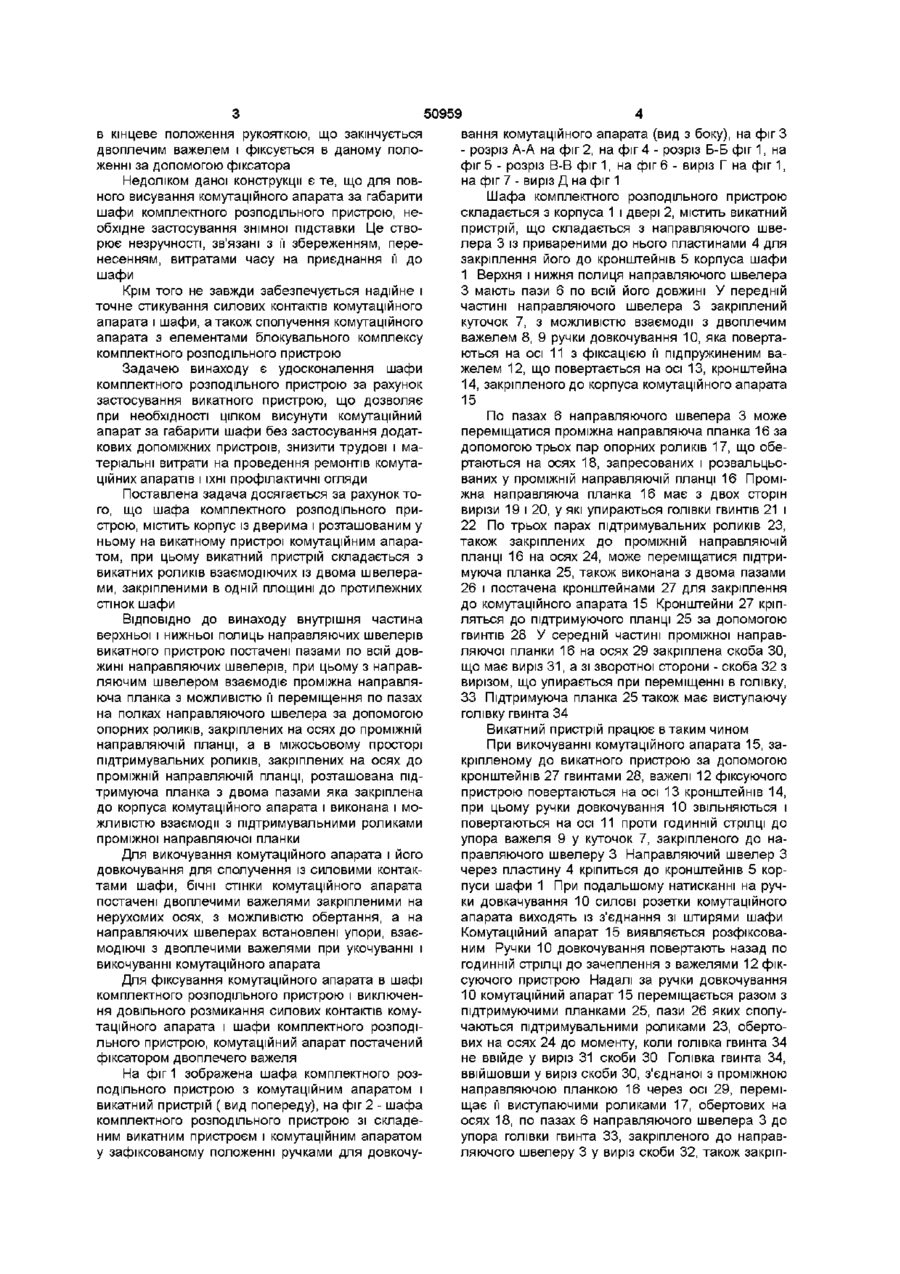

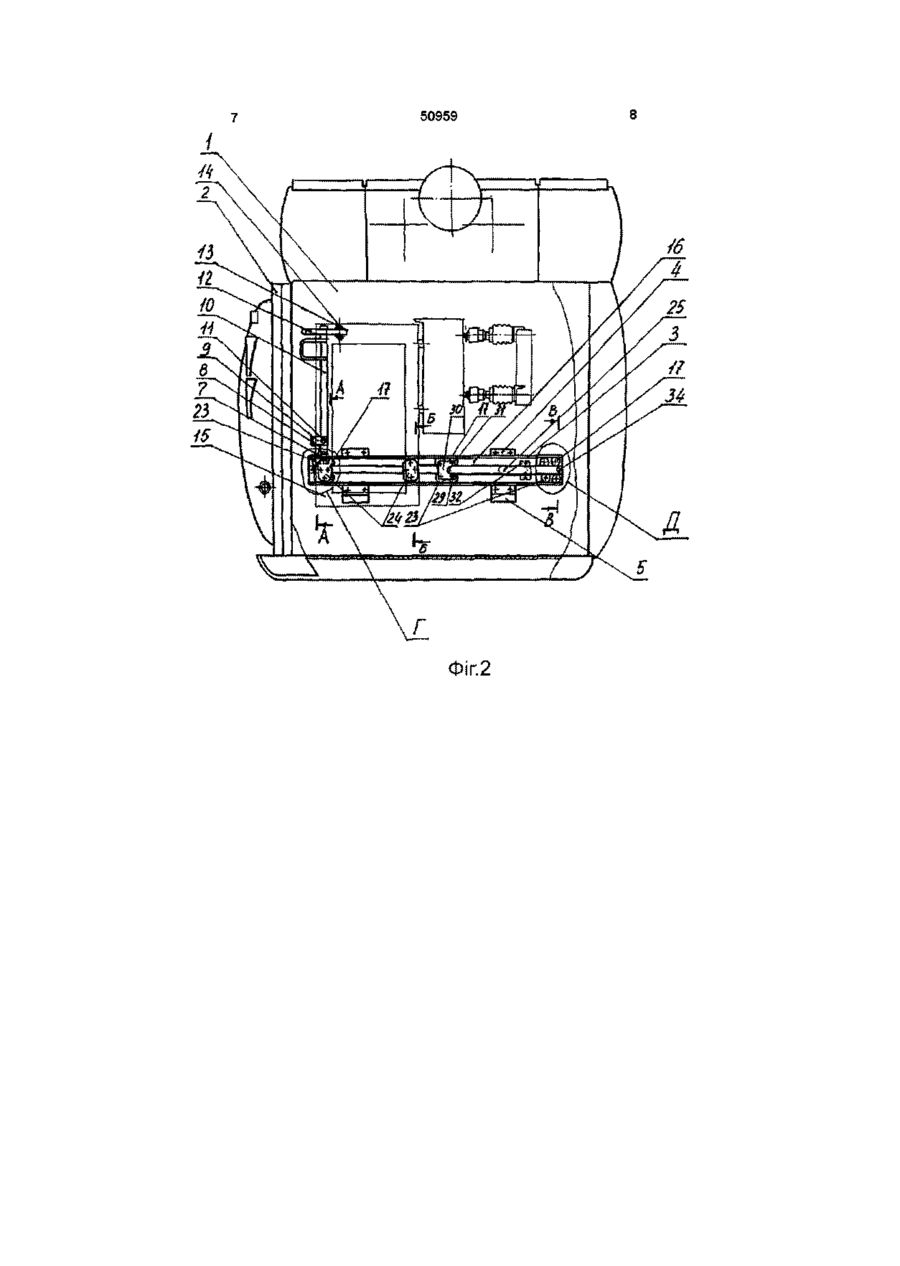

1 Шафа комплектного розподільного пристрою, яка містить корпус із дверима і розташованим у ньому на викатному пристрої комутаційний апарат, при цьому викатний пристрій складається з викатних роликів взаємодіючих із двома швелерами, закріпленими в одній площині до протилежних стінок шафи, яка відрізняється тим, що внутрішня частина верхньої і нижньої полиць напрямних швелерів викатного пристрою оснащено пазами по всій довжині напрямних швелерів, при цьому з напрямним швелером взаємодіє проміжна напрямна планка з можливістю м переміщення по пазах на полках напрямного швелера за допомогою опорних роликів, закріплених на осях до проміжної напрямної планки, а в міжосьовому просторі підтримувальних роликів, закріплених на осях до проміжної напрямної планки, розташована підтримуюча планка з двома пазами, яка закріплена до корпусу комутаційного апарата і виконана із можливістю взаємодії з підтримувальними роликами проміжної напрямної планки 2 Шафа по п 1, яка відрізняється тим, що на бічних стінках комутаційний апарат оснащений двоплечим важелем, закріпленим на нерухомій осі, з можливістю обертання, а напрямний швелер - упором, з можливістю взаємодії з двоплечим важелем при укочуванні і викочуванні комутаційного апарата 3 Шафа по пп 1, 2, яка відрізняється тим, що комутаційний апарат оснащений фіксатором, що фіксує двоплечий важіль Винахід відноситься до електротехніки до викатних пристроїв високовольтних комутаційних апаратів і комутаційних агрегатів шаф комплектних розподільних пристроїв і інших типів електричних комутаційних апаратів розміщених у шафах і конструкціях різного призначення Відома конструкція шафи комплектного розподільного пристрою яка має корпус із дверима і розміщеним у ньому електричним комутаційним апаратом (Патент ФРН N 1110278, 1965р) Недоліком відомої конструкції є те, що в ній не передбачений викатний пристрій для викочування електричного комутаційного апарата при виконанні профілактичних і ремонтних робіт При необхідності заміни комутаційного апарата чи його поточного ремонту, його знімають із кріплення і встановлюють на транспортний візок Необхідність транспортного візка ускладнює ремонт комутаційного апарата особливо при його експлуатації в шахтних умовах на підповерхових виробках Доставка транспортного візка на підповерхи потребує додаткових трудових витрат і значних витрат часу на ремонт і профілактику комутаційного апарата Найбільш близьким технічним рішенням обраним як прототип є шафа комплектного розподільного пристрою яка містить корпус, із дверима і розміщеним у ньому на викатному пристрої комутаційним апаратом Викатний пристрій складається з викатних роликів і напрямних, у якості яких використовується швелер Напрямні закріплені до корпуса шафи ( Озерной М І "Электрооборудование и электроснабжение подземных разработок угольных шахт", М "Недра", 1975, с 184-186) Для того, щоб викотити комутаційний апарат за межі оболонки шафи, до неї приставляється спеціальна підставка, що закріплюється до напрямних шафи за допомогою болтів За допомогою регульованих гвинтових домкратів підставка встановлюється горизонтально і є продовженням напрямних шафи З'єднується комутаційний апарат із увіднім дротом постачання електричної енергії в шафі за допомогою силових розеток і досилається ю о> о ю 50959 в кінцеве положення рукояткою, що закінчується двоплечим важелем і фіксується в даному положенні за допомогою фіксатора Недоліком даної конструкції є те, що для повного висування комутаційного апарата за габарити шафи комплектного розподільного пристрою, необхідне застосування знімної підставки Це створює незручності, зв'язані з її збереженням, перенесенням, витратами часу на приєднання її до шафи Крім того не завжди забезпечується надійне і точне стикування силових контактів комутаційного апарата і шафи, а також сполучення комутаційного апарата з елементами блокувального комплексу комплектного розподільного пристрою Задачею винаходу є удосконалення шафи комплектного розподільного пристрою за рахунок застосування викатного пристрою, що дозволяє при необхідності цілком висунути комутаційний апарат за габарити шафи без застосування додаткових допоміжних пристроїв, знизити трудові і матеріальні витрати на проведення ремонтів комутаційних апаратів і їхні профілактичні огляди Поставлена задача досягається за рахунок того, що шафа комплектного розподільного пристрою, містить корпус із дверима і розташованим у ньому на викатному пристрої комутаційним апаратом, при цьому викатний пристрій складається з викатних роликів взаємодіючих із двома швелерами, закріпленими в одній площині до протилежних стінок шафи ВІДПОВІДНО ДО винаходу внутрішня частина верхньої і нижньої полиць направляючих швелерів викатного пристрою постачені пазами по всій довжині направляючих швелерів, при цьому з направляючим швелером взаємодіє проміжна направляюча планка з можливістю її переміщення по пазах на полках направляючого швелера за допомогою опорних роликів, закріплених на осях до проміжній направляючій планці, а в міжосьовому просторі підтримувальних роликів, закріплених на осях до проміжній направляючій планці, розташована підтримуюча планка з двома пазами яка закріплена до корпуса комутаційного апарата і виконана і можливістю взаємодії з підтримувальними роликами проміжної направляючої планки Для викочування комутаційного апарата і його довкочування для сполучення із силовими контактами шафи, бічні стінки комутаційного апарата постачені двоплечими важелями закріпленими на нерухомих осях, з можливістю обертання, а на направляючих швелерах встановлені упори, взаємодіючі з двоплечими важелями при укочуванні і викочуванні комутаційного апарата Для фіксування комутаційного апарата в шафі комплектного розподільного пристрою і виключення довільного розмикання силових контактів комутаційного апарата і шафи комплектного розподільного пристрою, комутаційний апарат постачений фіксатором двоплечего важеля На фіг 1 зображена шафа комплектного розподільного пристрою з комутаційним апаратом і викатний пристрій ( вид попереду), на фіг 2 - шафа комплектного розподільного пристрою зі складеним викатним пристроєм і комутаційним апаратом у зафіксованому положенні ручками для довкочу вання комутаційного апарата (вид з боку), на фіг З - розріз А-А на фіг 2, на фіг 4 - розріз Б-Б фіг 1, на фіг 5 - розріз В-В фіг 1, на фіг 6 - виріз Г на фіг 1, на фіг 7 - виріз Д на фіг 1 Шафа комплектного розподільного пристрою складається з корпуса 1 і двері 2, містить викатний пристрій, що складається з направляючого швелера 3 із привареними до нього пластинами 4 для закріплення його до кронштейнів 5 корпуса шафи 1 Верхня і нижня полиця направляючого швелера З мають пази 6 по всій його довжині У передній частині направляючого швелера 3 закріплений куточок 7, з можливістю взаємодії з двоплечим важелем 8, 9 ручки довкочування 10, яка повертаються на осі 11 з фіксацією її підпружиненим важелем 12, що повертається на осі 13, кронштейна 14, закріпленого до корпуса комутаційного апарата 15 По пазах 6 направляючого швелера 3 може переміщатися проміжна направляюча планка 16 за допомогою трьох пар опорних роликів 17, що обертаються на осях 18, запресованих і розвальцьованих у проміжній направляючій планці 16 Проміжна направляюча планка 16 має з двох сторін вирізи 19 і 20, у які упираються голівки гвинтів 21 і 22 По трьох парах підтримувальних роликів 23, також закріплених до проміжній направляючій планці 16 на осях 24, може переміщатися підтримуюча планка 25, також виконана з двома пазами 26 і постачена кронштейнами 27 для закріплення до комутаційного апарата 15 Кронштейни 27 кріпляться до підтримуючого планці 25 за допомогою гвинтів 28 У середній частині проміжної направляючої планки 16 на осях 29 закріплена скоба ЗО, що має виріз 31, а зі зворотної сторони - скоба 32 з вирізом, що упирається при переміщенні в голівку, 33 Підтримуюча планка 25 також має виступаючу голівку гвинта 34 Викатний пристрій працює в таким чином При викочуванні комутаційного апарата 15, закріпленому до викатного пристрою за допомогою кронштейнів 27 гвинтами 28, важелі 12 фіксуючого пристрою повертаються на осі 13 кронштейнів 14, при цьому ручки довкочування 10 звільняються і повертаються на осі 11 проти годинній стрілці до упора важеля 9 у куточок 7, закріпленого до направляючого швелеру 3 Направляючий швелер З через пластину 4 кріпиться до кронштейнів 5 корпуси шафи 1 При подальшому натисканні на ручки довкачування 10 силові розетки комутаційного апарата виходять із з'єднання зі штирями шафи Комутаційний апарат 15 виявляється розфіксованим Ручки 10 довкочування повертають назад по годинній стрілці до зачеплення з важелями 12 фіксуючого пристрою Надалі за ручки довкочування 10 комутаційний апарат 15 переміщається разом з підтримуючими планками 25, пази 26 яких сполучаються підтримувальними роликами 23, обертових на осях 24 до моменту, коли голівка гвинта 34 не ввійде у виріз 31 скоби ЗО Голівка гвинта 34, ввійшовши у виріз скоби ЗО, з'єднаної з проміжною направляючою планкою 16 через осі 29, переміщає її виступаючими роликами 17, обертових на осях 18, по пазах 6 направляючого швелера 3 до упора голівки гвинта 33, закріпленого до направляючого швелеру 3 у виріз скоби 32, також закріп 50959 леної до проміжній направляючій планці 16, але зі зворотної сторони Переміщення проміжних направляючих планок 16 і підтримуючих планок 25 обмежується таким чином, що при цілком висунутому з корпуса шафи комутаційний апараті 15 у зачепленні з направляючим швелером 3 завжди знаходиться дві пари виступаючих роликів 17 проміжних направляючих планок 16 ВІДПОВІДНО І підтримуючі планки 25 виявляються в зачепленні з двома парами підтримувальних роликів 23, що дозволяє витримати навантаження від консольного положення цілком викоченого комутаційного апарата 15 При укочуванні комутаційного апарата 15, останній переміщається з підтримуючими планками 25 по роликах 23 до моменту, коли голівка гвинта 21 не ввійде у виріз 19 у проміжних направля ючих планках 16 При цьому підтримуючі планки 25 виявляються сполученими з проміжними направляючими планками 16 Подальше переміщення комутаційного апарата 15 здійснюється за рахунок переміщення опорних роликів 17 проміжних направляючих планок 16 по пазах 6 направляючого швелери 3 до зіткнення силових контактів комутаційний апарата 15 зі штирями шафи 1 й упора вирізу 20 у голівку гвинта 22 Після цього ручка довкочування 10 виводиться з зачеплення з важелем 12, повертається вниз проти годинній стрілці, потім важіль 8 вводиться в зачеплення з куточком 7 і ручка довкочування 10 повертається назад до зачеплення з важелем 12 фіксуючого пристрою Комутаційний апарат 15 виявляється в зафіксованому положенні ФІГ.1 50959 ФІҐ.2 50959 Фіг.З Б-6 Фіг.4 10 11 50959 ФІГ.6 д Фіг.7 12
