Респіратор ізолювальний регенеративний

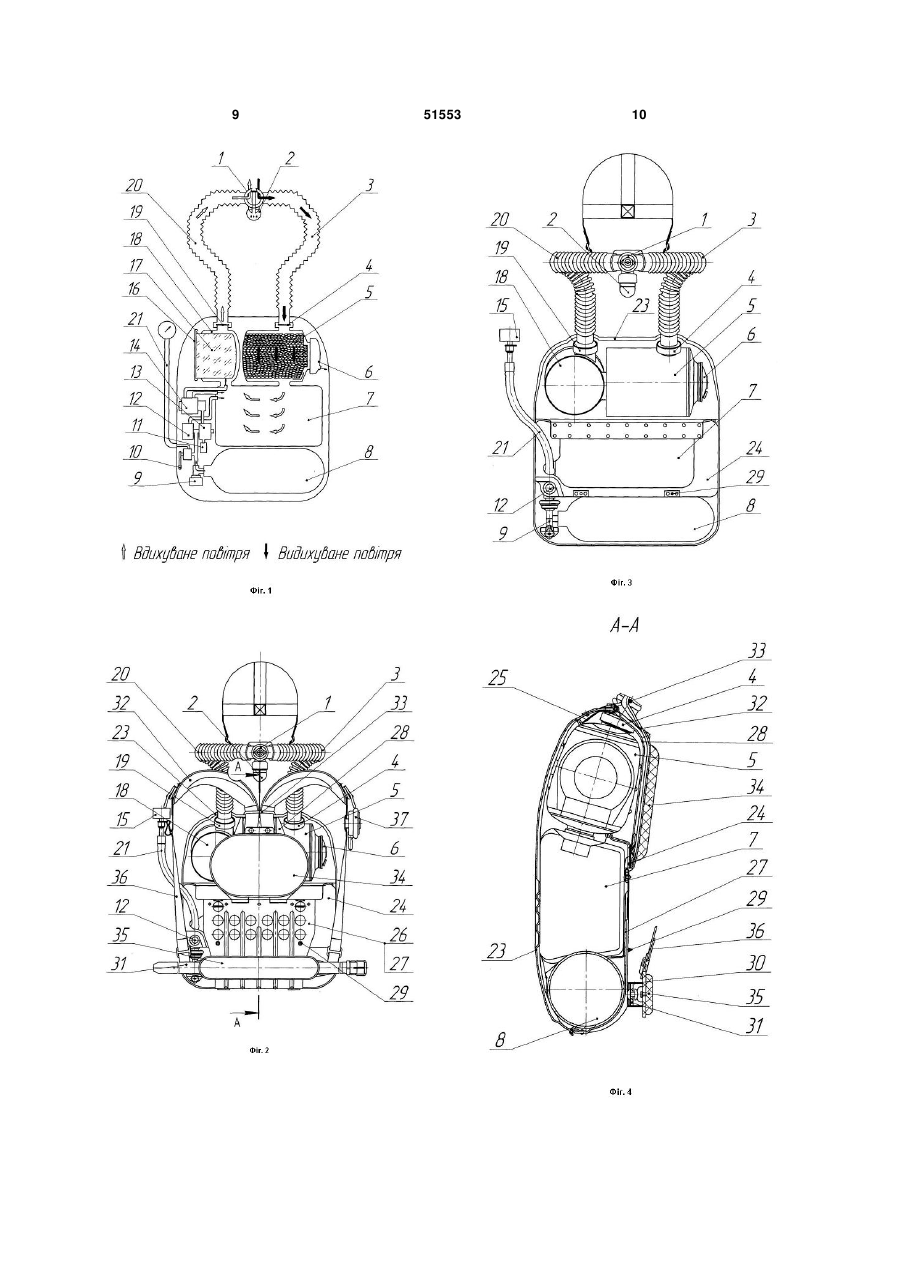

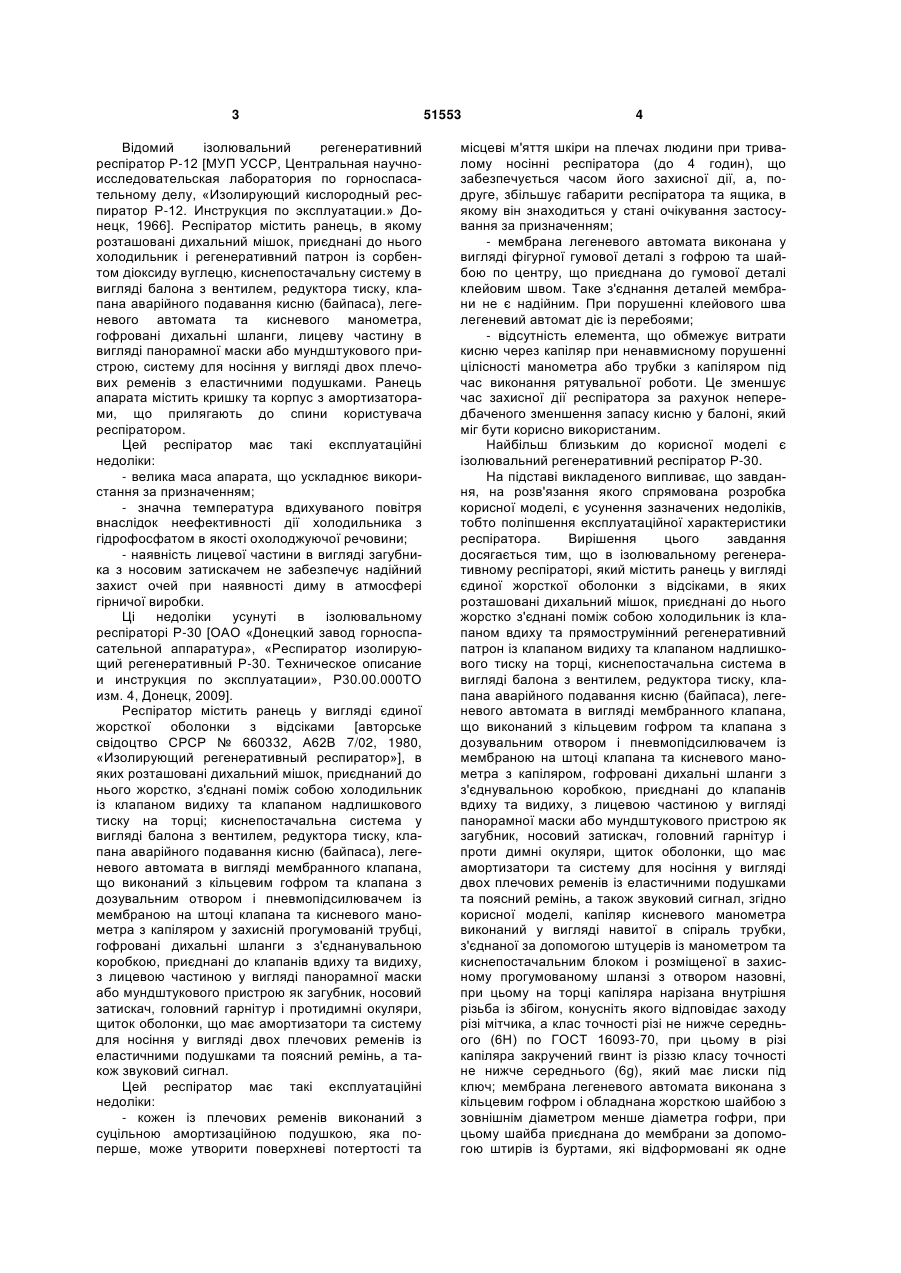

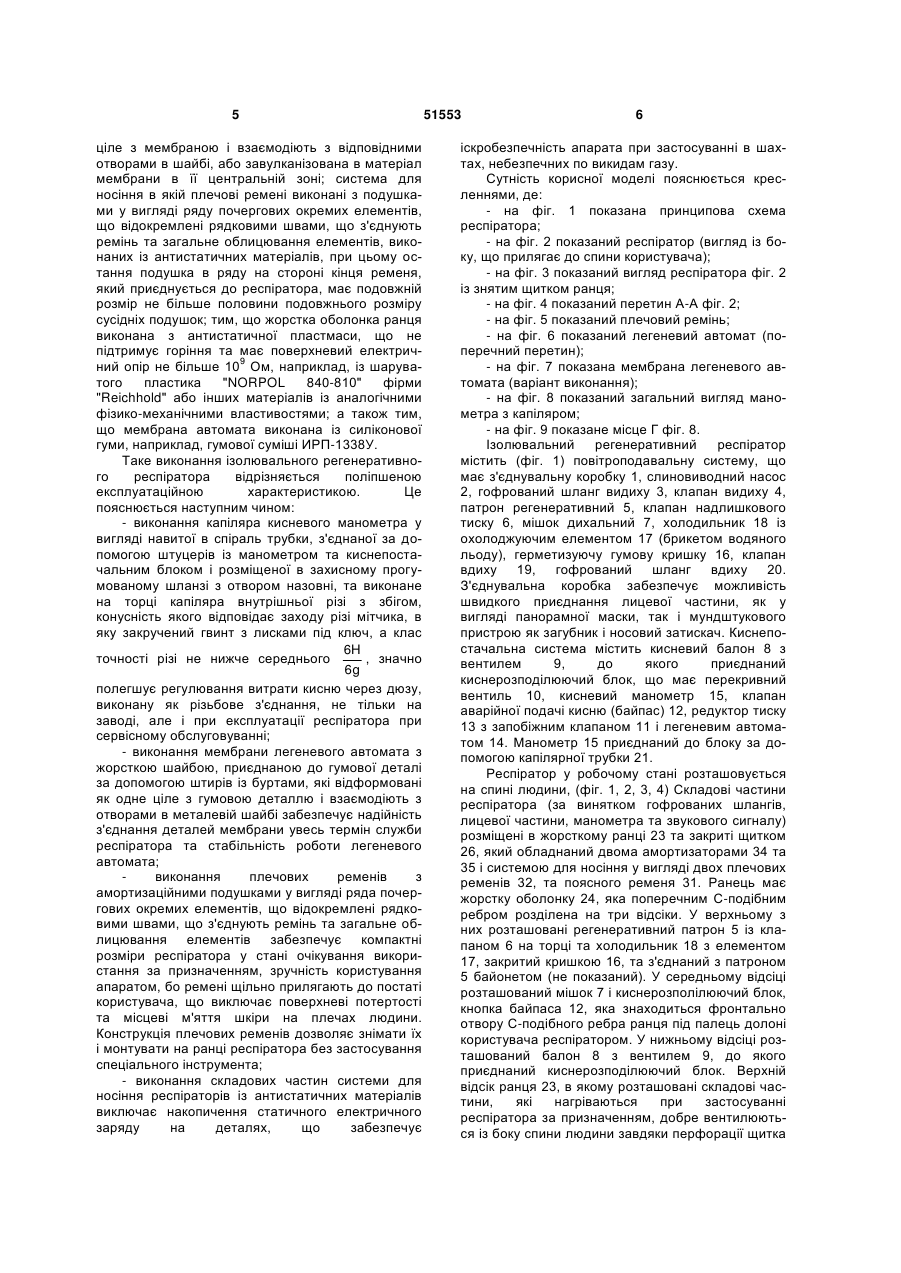

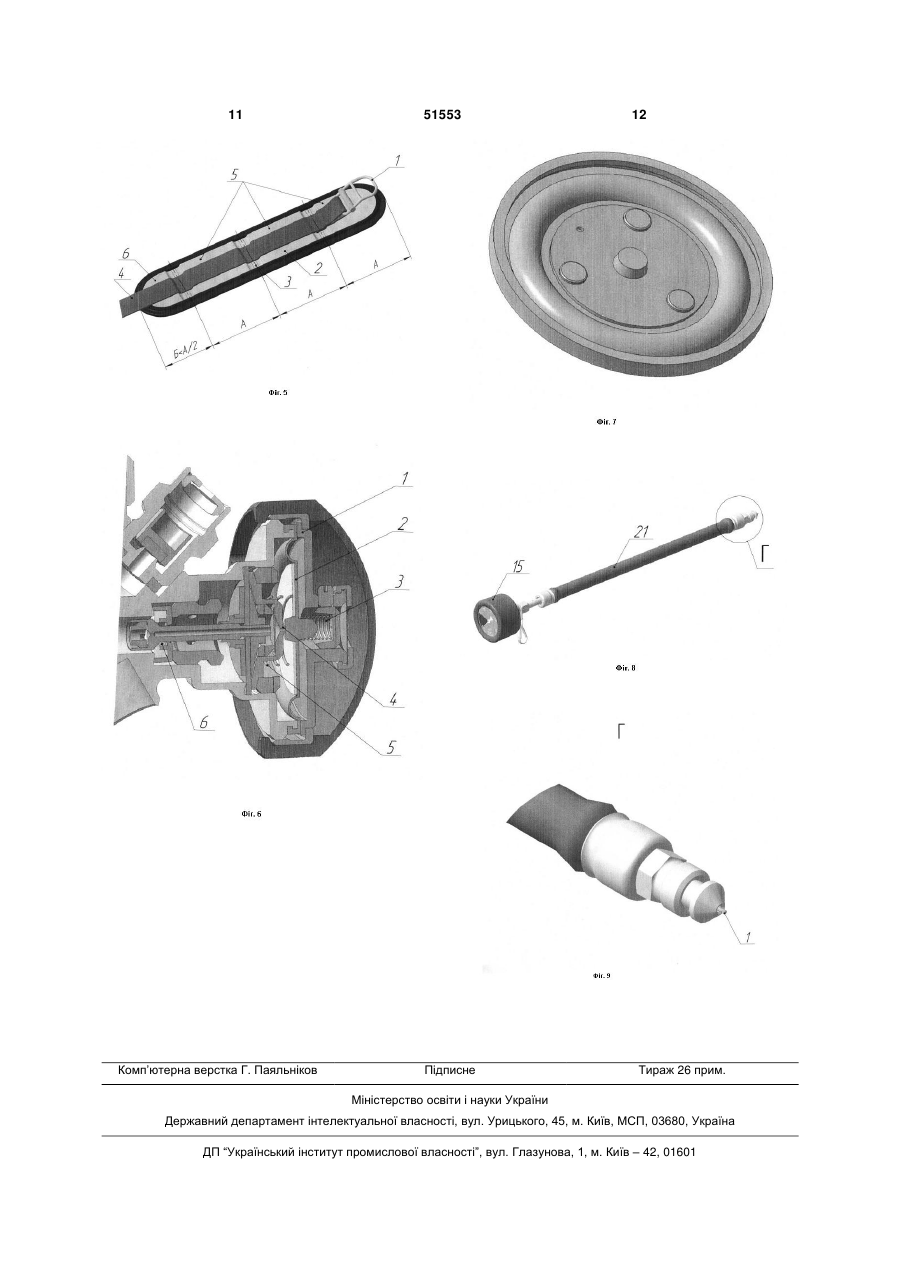

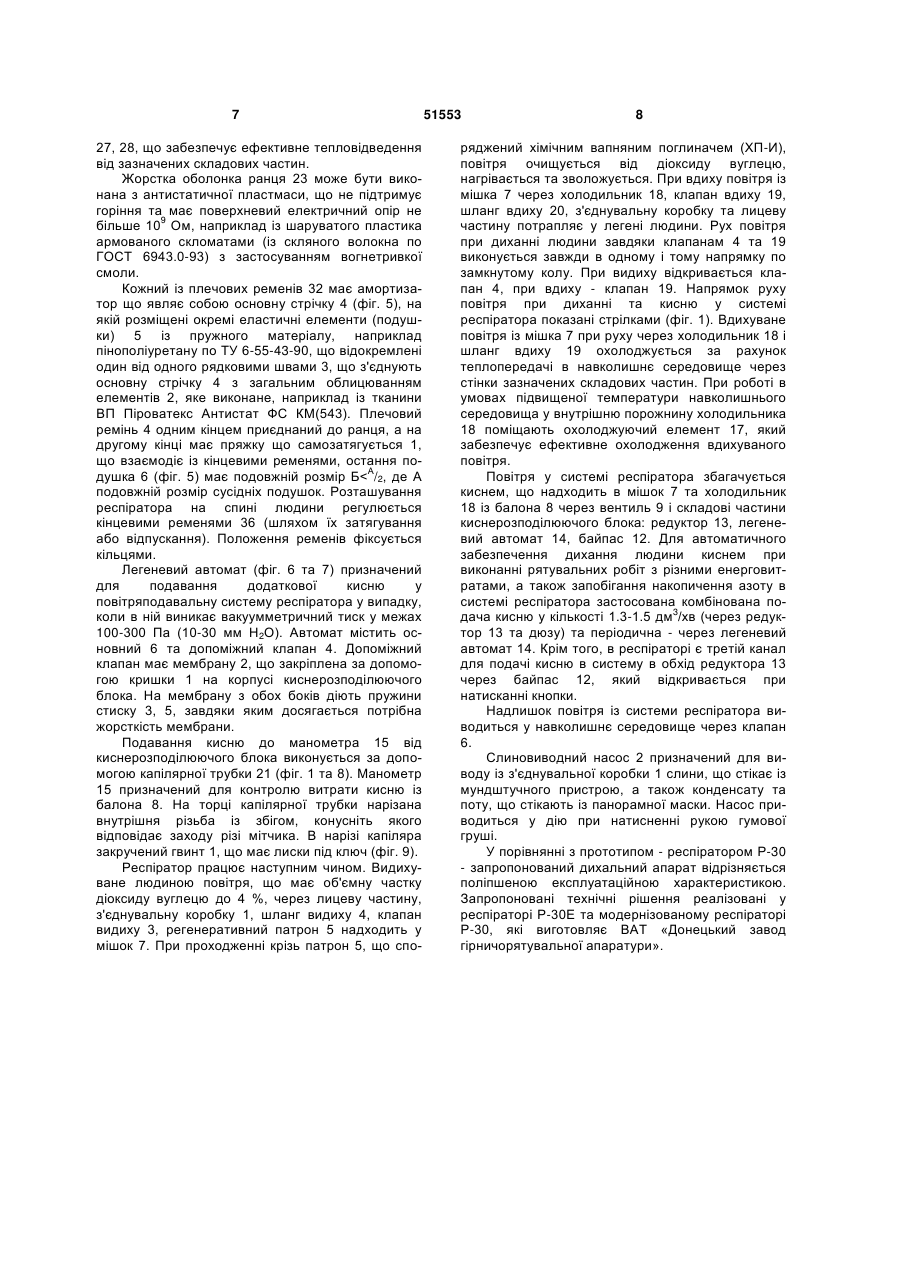

1. Респіратор ізолювальний регенеративний, який містить ранець у вигляді єдиної жорсткої оболонки з відсіками, що мають монтажні отвори, в яких розташовані дихальний мішок, приєднані до нього жорстко з'єднані поміж собою холодильник із клапаном вдиху та прямоструминний регенеративний патрон із клапаном видиху та клапаном надлишкового тиску на торці, киснепостачальну систему в вигляді балона з вентилем, редуктор тиску, клапан аварійного подавання кисню (байпас), легеневий автомат в вигляді мембранного клапана, що виконаний з кільцевим гофром, та клапана з дозувальним отвором і пневмопідсилювачем із мембраною на штоці клапана та кисневого манометра з капіляром, гофровані дихальні шланги зі з'єднувальною коробкою, приєднані до клапанів вдиху та видиху, з лицевою частиною у вигляді панорамної маски або мундштукового пристрою як загубника, носовий затискач, головний гарнітур і протидимні окуляри, щиток оболонки, що має амортизатори та систему для носіння як два плечові ремені із еластичними подушками та поясний ремінь, а також звуковий сигнал, який відрізняється тим, що капіляр кисневого манометра виконаний в вигляді навитої в спіраль трубки, з'єднаної за допомогою штуцерів із манометром і киснепостача U 2 UA 1 3 Відомий ізолювальний регенеративний респіратор Р-12 [МУП УССР, Центральная научноисследовательская лаборатория по горноспасательному делу, «Изолирующий кислородный респиратор Р-12. Инструкция по эксплуатации.» Донецк, 1966]. Респіратор містить ранець, в якому розташовані дихальний мішок, приєднані до нього холодильник і регенеративний патрон із сорбентом діоксиду вуглецю, киснепостачальну систему в вигляді балона з вентилем, редуктора тиску, клапана аварійного подавання кисню (байпаса), легеневого автомата та кисневого манометра, гофровані дихальні шланги, лицеву частину в вигляді панорамної маски або мундштукового пристрою, систему для носіння у вигляді двох плечових ременів з еластичними подушками. Ранець апарата містить кришку та корпус з амортизаторами, що прилягають до спини користувача респіратором. Цей респіратор має такі експлуатаційні недоліки: - велика маса апарата, що ускладнює використання за призначенням; - значна температура вдихуваного повітря внаслідок неефективності дії холодильника з гідрофосфатом в якості охолоджуючої речовини; - наявність лицевої частини в вигляді загубника з носовим затискачем не забезпечує надійний захист очей при наявності диму в атмосфері гірничої виробки. Ці недоліки усунуті в ізолювальному респіраторі Р-30 [ОАО «Донецкий завод горноспасательной аппаратура», «Респиратор изолирующий регенеративный Р-30. Техническое описание и инструкция по эксплуатации», Р30.00.000ТО изм. 4, Донецк, 2009]. Респіратор містить ранець у вигляді єдиної жорсткої оболонки з відсіками [авторське свідоцтво СРСР № 660332, А62В 7/02, 1980, «Изолирующий регенеративный респиратор»], в яких розташовані дихальний мішок, приєднаний до нього жорстко, з'єднані поміж собою холодильник із клапаном видиху та клапаном надлишкового тиску на торці; киснепостачальна система у вигляді балона з вентилем, редуктора тиску, клапана аварійного подавання кисню (байпаса), легеневого автомата в вигляді мембранного клапана, що виконаний з кільцевим гофром та клапана з дозувальним отвором і пневмопідсилювачем із мембраною на штоці клапана та кисневого манометра з капіляром у захисній прогумованій трубці, гофровані дихальні шланги з з'єднанувальною коробкою, приєднані до клапанів вдиху та видиху, з лицевою частиною у вигляді панорамної маски або мундштукового пристрою як загубник, носовий затискач, головний гарнітур і протидимні окуляри, щиток оболонки, що має амортизатори та систему для носіння у вигляді двох плечових ременів із еластичними подушками та поясний ремінь, а також звуковий сигнал. Цей респіратор має такі експлуатаційні недоліки: - кожен із плечових ременів виконаний з суцільною амортизаційною подушкою, яка поперше, може утворити поверхневі потертості та 51553 4 місцеві м'яття шкіри на плечах людини при тривалому носінні респіратора (до 4 годин), що забезпечується часом його захисної дії, а, подруге, збільшує габарити респіратора та ящика, в якому він знаходиться у стані очікування застосування за призначенням; - мембрана легеневого автомата виконана у вигляді фігурної гумової деталі з гофрою та шайбою по центру, що приєднана до гумової деталі клейовим швом. Таке з'єднання деталей мембрани не є надійним. При порушенні клейового шва легеневий автомат діє із перебоями; - відсутність елемента, що обмежує витрати кисню через капіляр при ненавмисному порушенні цілісності манометра або трубки з капіляром під час виконання рятувальної роботи. Це зменшує час захисної дії респіратора за рахунок непередбаченого зменшення запасу кисню у балоні, який міг бути корисно використаним. Найбільш близьким до корисної моделі є ізолювальний регенеративний респіратор Р-30. На підставі викладеного випливає, що завдання, на розв'язання якого спрямована розробка корисної моделі, є усунення зазначених недоліків, тобто поліпшення експлуатаційної характеристики респіратора. Вирішення цього завдання досягається тим, що в ізолювальному регенеративному респіраторі, який містить ранець у вигляді єдиної жорсткої оболонки з відсіками, в яких розташовані дихальний мішок, приєднані до нього жорстко з'єднані поміж собою холодильник із клапаном вдиху та прямострумінний регенеративний патрон із клапаном видиху та клапаном надлишкового тиску на торці, киснепостачальна система в вигляді балона з вентилем, редуктора тиску, клапана аварійного подавання кисню (байпаса), легеневого автомата в вигляді мембранного клапана, що виконаний з кільцевим гофром та клапана з дозувальним отвором і пневмопідсилювачем із мембраною на штоці клапана та кисневого манометра з капіляром, гофровані дихальні шланги з з'єднувальною коробкою, приєднані до клапанів вдиху та видиху, з лицевою частиною у вигляді панорамної маски або мундштукового пристрою як загубник, носовий затискач, головний гарнітур і проти димні окуляри, щиток оболонки, що має амортизатори та систему для носіння у вигляді двох плечових ременів із еластичними подушками та поясний ремінь, а також звуковий сигнал, згідно корисної моделі, капіляр кисневого манометра виконаний у вигляді навитої в спіраль трубки, з'єднаної за допомогою штуцерів із манометром та киснепостачальним блоком і розміщеної в захисному прогумованому шланзі з отвором назовні, при цьому на торці капіляра нарізана внутрішня різьба із збігом, конусніть якого відповідає заходу різі мітчика, а клас точності різі не нижче середнього (6Н) по ГОСТ 16093-70, при цьому в різі капіляра закручений гвинт із різзю класу точності не нижче середнього (6g), який має лиски під ключ; мембрана легеневого автомата виконана з кільцевим гофром і обладнана жорсткою шайбою з зовнішнім діаметром менше діаметра гофри, при цьому шайба приєднана до мембрани за допомогою штирів із буртами, які відформовані як одне 5 ціле з мембраною і взаємодіють з відповідними отворами в шайбі, або завулканізована в матеріал мембрани в її центральній зоні; система для носіння в якій плечові ремені виконані з подушками у вигляді ряду почергових окремих елементів, що відокремлені рядковими швами, що з'єднують ремінь та загальне облицювання елементів, виконаних із антистатичних матеріалів, при цьому остання подушка в ряду на стороні кінця ременя, який приєднується до респіратора, має подовжній розмір не більше половини подовжнього розміру сусідніх подушок; тим, що жорстка оболонка ранця виконана з антистатичної пластмаси, що не підтримує горіння та має поверхневий електричний опір не більше 109 Ом, наприклад, із шаруватого пластика "NORPOL 840-810" фірми "Reichhold" або інших матеріалів із аналогічними фізико-механічними властивостями; а також тим, що мембрана автомата виконана із силіконової гуми, наприклад, гумової суміші ИРП-1338У. Таке виконання ізолювального регенеративного респіратора відрізняється поліпшеною експлуатаційною характеристикою. Це пояснюється наступним чином: - виконання капіляра кисневого манометра у вигляді навитої в спіраль трубки, з'єднаної за допомогою штуцерів із манометром та киснепостачальним блоком і розміщеної в захисному прогумованому шланзі з отвором назовні, та виконане на торці капіляра внутрішньої різі з збігом, конусність якого відповідає заходу різі мітчика, в яку закручений гвинт з лисками під ключ, а клас 6H точності різі не нижче середнього , значно 6g полегшує регулювання витрати кисню через дюзу, виконану як різьбове з'єднання, не тільки на заводі, але і при експлуатації респіратора при сервісному обслуговуванні; - виконання мембрани легеневого автомата з жорсткою шайбою, приєднаною до гумової деталі за допомогою штирів із буртами, які відформовані як одне ціле з гумовою деталлю і взаємодіють з отворами в металевій шайбі забезпечує надійність з'єднання деталей мембрани увесь термін служби респіратора та стабільність роботи легеневого автомата; виконання плечових ременів з амортизаційними подушками у вигляді ряда почергових окремих елементів, що відокремлені рядковими швами, що з'єднують ремінь та загальне облицювання елементів забезпечує компактні розміри респіратора у стані очікування використання за призначенням, зручність користування апаратом, бо ремені щільно прилягають до постаті користувача, що виключає поверхневі потертості та місцеві м'яття шкіри на плечах людини. Конструкція плечових ременів дозволяє знімати їх і монтувати на ранці респіратора без застосування спеціального інструмента; - виконання складових частин системи для носіння респіраторів із антистатичних матеріалів виключає накопичення статичного електричного заряду на деталях, що забезпечує 51553 6 іскробезпечність апарата при застосуванні в шахтах, небезпечних по викидам газу. Сутність корисної моделі пояснюється кресленнями, де: - на фіг. 1 показана принципова схема респіратора; - на фіг. 2 показаний респіратор (вигляд із боку, що прилягає до спини користувача); - на фіг. 3 показаний вигляд респіратора фіг. 2 із знятим щитком ранця; - на фіг. 4 показаний перетин А-А фіг. 2; - на фіг. 5 показаний плечовий ремінь; - на фіг. 6 показаний легеневий автомат (поперечний перетин); - на фіг. 7 показана мембрана легеневого автомата (варіант виконання); - на фіг. 8 показаний загальний вигляд манометра з капіляром; - на фіг. 9 показане місце Г фіг. 8. Ізолювальний регенеративний респіратор містить (фіг. 1) повітроподавальну систему, що має з'єднувальну коробку 1, слиновиводний насос 2, гофрований шланг видиху 3, клапан видиху 4, патрон регенеративний 5, клапан надлишкового тиску 6, мішок дихальний 7, холодильник 18 із охолоджуючим елементом 17 (брикетом водяного льоду), герметизуючу гумову кришку 16, клапан вдиху 19, гофрований шланг вдиху 20. З'єднувальна коробка забезпечує можливість швидкого приєднання лицевої частини, як у вигляді панорамної маски, так і мундштукового пристрою як загубник і носовий затискач. Киснепостачальна система містить кисневий балон 8 з вентилем 9, до якого приєднаний киснерозподілюючий блок, що має перекривний вентиль 10, кисневий манометр 15, клапан аварійної подачі кисню (байпас) 12, редуктор тиску 13 з запобіжним клапаном 11 і легеневим автоматом 14. Манометр 15 приєднаний до блоку за допомогою капілярної трубки 21. Респіратор у робочому стані розташовується на спині людини, (фіг. 1, 2, 3, 4) Складові частини респіратора (за винятком гофрованих шлангів, лицевої частини, манометра та звукового сигналу) розміщені в жорсткому ранці 23 та закриті щитком 26, який обладнаний двома амортизаторами 34 та 35 і системою для носіння у вигляді двох плечових ременів 32, та поясного ременя 31. Ранець має жорстку оболонку 24, яка поперечним С-подібним ребром розділена на три відсіки. У верхньому з них розташовані регенеративний патрон 5 із клапаном 6 на торці та холодильник 18 з елементом 17, закритий кришкою 16, та з'єднаний з патроном 5 байонетом (не показаний). У середньому відсіці розташований мішок 7 і киснерозполілюючий блок, кнопка байпаса 12, яка знаходиться фронтально отвору С-подібного ребра ранця під палець долоні користувача респіратором. У нижньому відсіці розташований балон 8 з вентилем 9, до якого приєднаний киснерозподілюючий блок. Верхній відсік ранця 23, в якому розташовані складові частини, які нагріваються при застосуванні респіратора за призначенням, добре вентилюються із боку спини людини завдяки перфорації щитка 7 27, 28, що забезпечує ефективне тепловідведення від зазначених складових частин. Жорстка оболонка ранця 23 може бути виконана з антистатичної пластмаси, що не підтримує горіння та має поверхневий електричний опір не більше 109 Ом, наприклад із шаруватого пластика армованого скломатами (із скляного волокна по ГОСТ 6943.0-93) з застосуванням вогнетривкої смоли. Кожний із плечових ременів 32 має амортизатор що являє собою основну стрічку 4 (фіг. 5), на якій розміщені окремі еластичні елементи (подушки) 5 із пружного матеріалу, наприклад пінополіуретану по ТУ 6-55-43-90, що відокремлені один від одного рядковими швами 3, що з'єднують основну стрічку 4 з загальним облицюванням елементів 2, яке виконане, наприклад із тканини ВП Піроватекс Антистат ФС КМ(543). Плечовий ремінь 4 одним кінцем приєднаний до ранця, а на другому кінці має пряжку що самозатягується 1, що взаємодіє із кінцевими ременями, остання подушка 6 (фіг. 5) має подовжній розмір Б
