Пневматичний висіваючий апарат

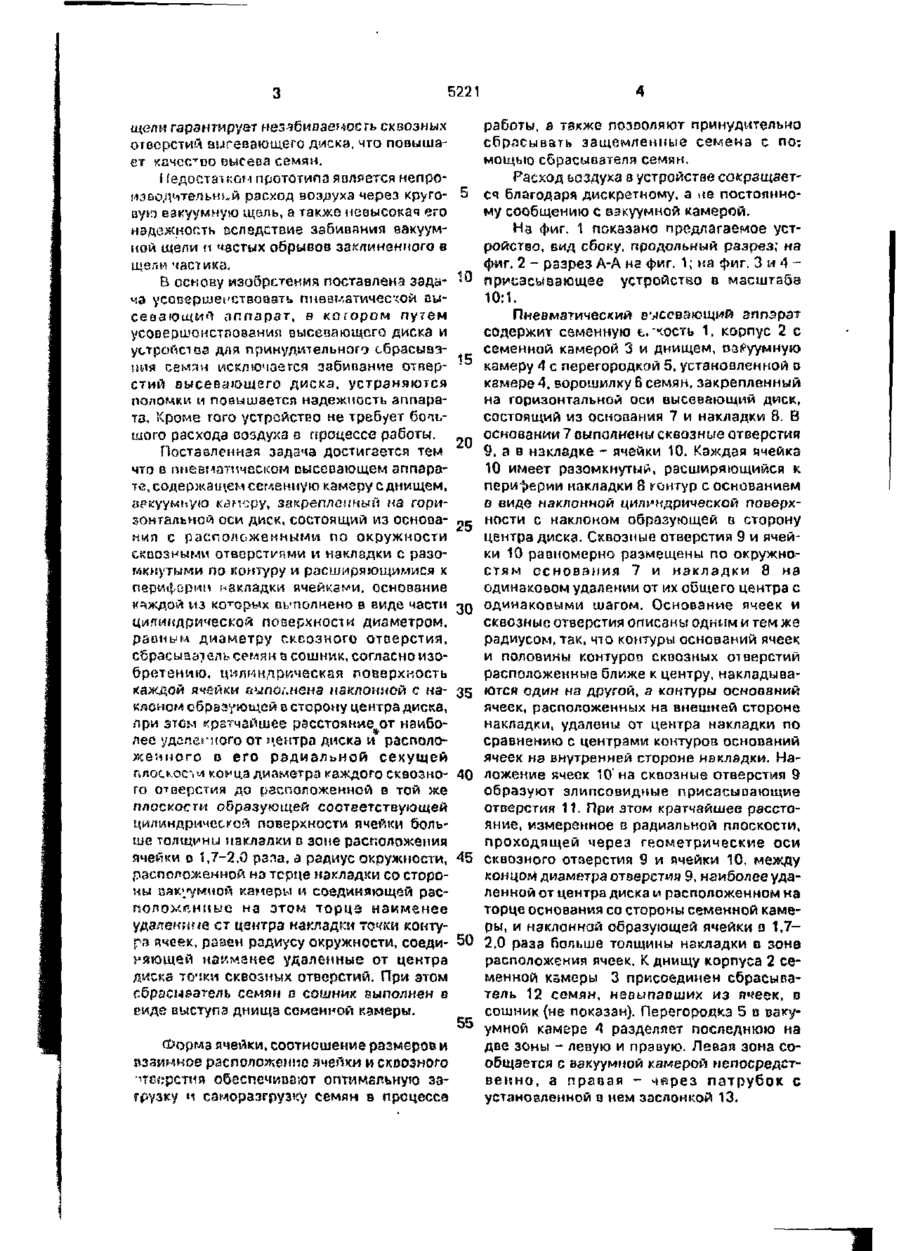

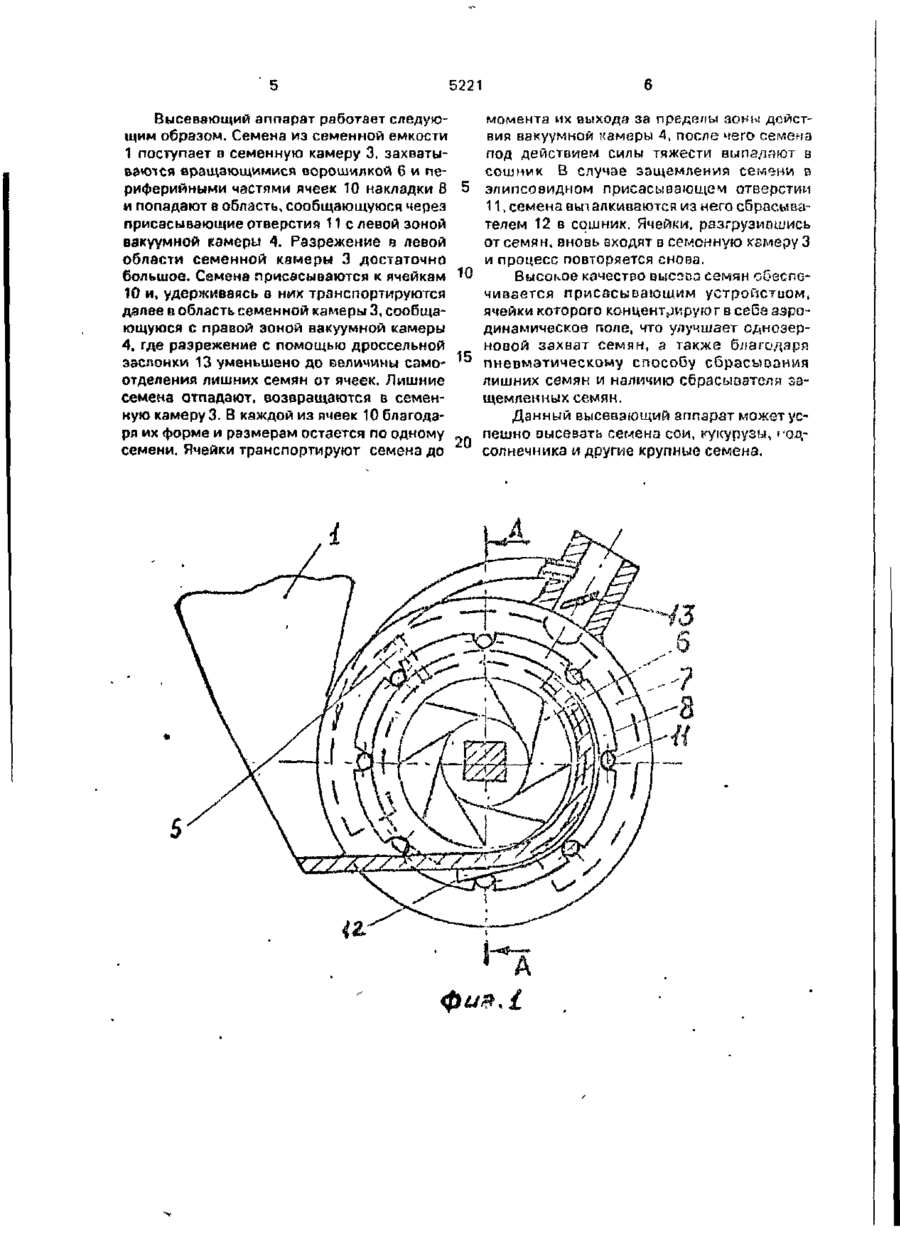

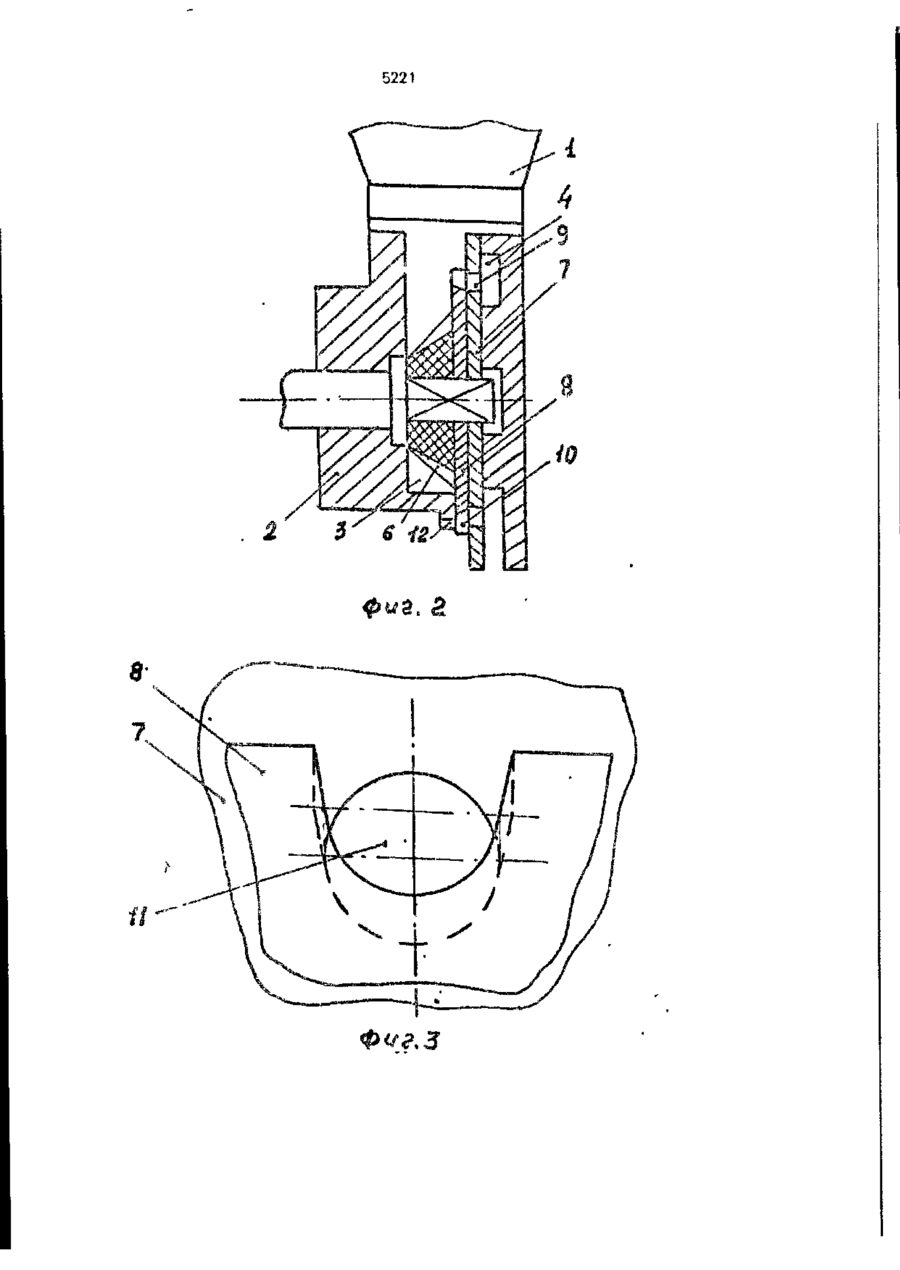

1. Пневматический высевающий аппарат, содержащий семенную камеру с днищем, вакуумную камеру, закрепленный на горизонтальной оси диск, состоящий из основания с расположенными по окружности сквозными отверстиями, и накладки с разомкнутыми по контуру и расширяющимися к периферии накладки ячейками, основание каждой из которых выполнено в виде части цилиндрической поверхности диаметром, равным диаметру сквозного отверстия, сбрасыватель семян в сошник, о т л и ч а ю щ и й с я тем, что цилиндрическая поверх ность каждой ячейки выполнена наклонной с наклоном образующей в сторону центра диска, при этом кратчайшее расстояние от наиболее удаленного от центра диска и расположенного в его радиальной секущей плоскости конца диаметра каждого сквозного отверстия до расположенной в той же плоскости образующей соответствующей цилиндрической поверхности ячейки больше толщины накладки в зоне расположения ячейки в 1,7-2.0 раза, а радиус окружности, расположенной на торце накладки со стороны вакуумной камеры и соединяющей расположенные на этом торце наименее удаленные от центра накладки точки контура ячеек, равен радиусу окружности, соединяющей наименее удаленные от центра диска точки сквозных отверстий. 2. Аппарат по п. 1 , о т л и ч а ю щ и й с я тем, что сбрасыватель семян в сошник выполнен в виде выступа днища семенной камеры. С сл КЗ Изобретение относится к сельскохозяйственному машиностроению, в частности к пневматическим сеялкам точного высева семян с рабочим давлением воздуха меньше атмосферного. Известен пневматический всасывающий аппарат / 1 / , принятый в качестве прототипа, относящийся к ячеисто-отаерстным щелевым высевающим аппаратам. Высевающий аппарат включает э себя: семя иную и вакуумную камеры, закрепленный на горизонтальной оси высевающий диск с расположенными по окружности сквозными отверстиями, примыкающую к нему со стороны семенной камеры проклад ку и накладку с разомкнутыми по контуру и расширяющиеся к периферии накладки ячейками, основание каждой из которых выполнено в виде части цилиндрической поверхности, основания ячейки и ее глубина выполнены равными диаметру сквозных отверстий диска, при этом радиус окружности, соединяющий наиболее удаленные от центра диска точки сквозных ртверстий, больше радиуса окружности, соединяющей наименее удаленные от центра накладки точки основания ячеек, на величину 0,7-0,75 диаметра отверстия диска сбрасыватель семян в сошник. Такое устрайстоо при наличии чистика в нижней части круговой вакуумной 5221 работы, а тзкже лозполяют принудительно сбрлсывать защемленные семена с по: нощыо сбрасывателя семян. Расход ьоздуха з устройстве сокрзщаетсч благодаря дискретному, а не постоянному сообщению с вакуумной камерой. На фиг. 1 показано предлагаемое устройство, вид сбоку, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 и 4 присэсыазющее устройство в масштабе 10:1. Пневматический высевающий злпэрат содержит семенную ь,-*ость 1, корпус 2 с семенной камерой 3 и днищем, оаРуумную кзмеру А с перегородкой 5, установленной а камере 4. ворошилку 6 семян, закрепленный на горизонтальной оси высевающий диск, состоящий из основания 7 и накладки 8. В основании 7 выполнены сквозные отверстия 9, а в накладке - ячейки 10. Каждая ячейка 10 имеет разомкнутый, расширяющийся к периферии накладки 8 контур с основанием в виде наклонной цилиндрической поверхности с наклоном образующей в сторону центра диска. Сквозные отверстия 9 и ячейки 10 равномерно размещены по окружностям основания 7 и накладки 8 на одинаковом удалении от их общего центра с одинаковыми шагом. Основание ячеек и сквозные отверстия описаны одним и тем же радиусом, так, что контуры оснований ячеек и половины контуров сквозных отверстий расположенные ближе к центру, накладываются один на другой, а контуры оснований ячеек, расположенных на внешней стороне накладки, удалены от центра накладки по сравнению с центрами контуров оснований ячеек на внутренней стороне накладки. Наложение ячеек 10' на сквозные отверстия 9 образуют элипсовидные присасыпающие отверстия 11. При этом кратчайшее расстояние, измеренное в радиальной плоскости, проходящей через геометрические оси сквозного отверстия 9 и ячейки 10, между концом диаметра отверстия 9, наиболее удаленной от центра диска и расположенном на торце основания со стороны семенной камеры, и наклонной образующей ячейки а 1,72,0 раза больше толщины накладки в зоне расположения ячеек. К днищу корпуса 2 семенной камеры 3 присоединен сбрасыватель 12 семян, насыпавших из ячеек, в сошник (не показан). Перегородка 5 в ваку55 умной камере 4 разделяет последнюю на две зоны - левую и правую. Левая зона соФорма ячейки, соотношение размеров и общается с вакуумной камерой непосредствзаимное расположение ячейки и сквозного венно, а правая - через патрубок с •ітЕсрстия обеспечивают оптимальную заустановленной о нем заслонкой 13. грузку и саморазгрузку семян в процессе щели гарантирует неззбиоаег-юсгь сквозных отверстий вигевающего диска, что повышает качесоо высеоа семян. Недостатком прототипа является непроизводительной расход воздуха через круговую вакуумную іцель, а также невысокая его надежность вследствие забивания вакуумной щели tt частых обрывов заклиненного в щели частика, В основу изобретения поставлена зада- 10 ча усоізершеї'ство&зїь пневматической высевающий аппарат, в котором путем усовершонстповзния высевающего диска и устройства ДЛИ принудительного сбрасывания семян исключается забивание отвер- 15 стий высевающего диска, устраняются поломки и повышается надежность аппарата. Кроме того устройство не требует большого расхода воздуха а процессе работы. Поставленная задача достигается тем 20 что е пневматическом высевающем аппарате, содержащем семенную камеру с днищем, аркуумную камеру, закрепленный на горизонтальной оси диск, состоящий из оснооа25 кип с расположенными по окружности сквозными отверстиями и накладки с разомкнутыми по контуру и расширяющимися к периферии накладки ячейками, основание каждой из которъ!х выполнено в виде части 30 цилиндрической поверхности диаметром, равным диаметру сквозного отверстия, сбрасыватель семян а сошник, согласно изобретению, цилиндрическая поверхность каждой ячейки выполнена наклонной с на35 клоном образующей о сторону центра диска, при этом кратчайшее расстояние от наиболее удаленного от чентра диска и расположенного в его радиальной секущей плоское-!* конца диаметра каждого сквозно- 40 го отверстия до расположенной в той же плоскости образующей соответствующей цилиндрической поверхности ячейки больше толщины накладки в зоне расположения ячейки D 1,7-2,0 раза, а радиус окружности, 45 расположенной из терце накладки со стороны вакуумной камеры и соединяющей расположенные на этом торцэ наименее удалекинб сг центра накладки течки коктуря ячеек, равен радиусу окружности, соединяющей наименее удаленные от центра диска точки сквозных отверстий. При этом сбрасыватель семян в сошник выполнен о еиде выступа днища семенной камеры. 5221 Высевающий аппарат работает следующим образом. Семена из семенной емкости 1 поступает в семенную камеру 3, захватываются вращающимися ворошилкой 6 и периферийными частями ячеек 10 накладки В и попадают в область, сообщающуюся через присасывающие отверстия 11 с левой зоной вакуумной камеры 4. Разрежение в левой области семенной камеры 3 достаточно большое. Семена присасываются к ячейкам 10 10 и, удерживаясь в них транспортируются далее в область семенной камеры 3, сообщающуюся с правой зоной вакуумной камеры 4, где разрежение с помощью дроссельной заслонки 13 уменьшено до величины само- 15 отделения лишних семян от ячеек. Лишние семена отпадают, возвращаются в семенную камеру 3. В каждой из ячеек 10 благодаря их форме и размерам остается по одному семени. Ячейки транспортируют семена до 20 момента их выхода за пределы зоны действия вакуумной камеры А, после чего семена под действием силы тяжести выпадают Й сошник В случае защемления семени в элипсовидном присасывающем отверстии 11, семена выталкиваются и.э него сбрасывателем 12 в сошник. Ячейки, разгрузипшись от семян, вновь входят в семенную кгмеру 3 и процесс повторяется снова. Высокое качество высова семян обеспечивается присасывающим устроґістцом, ячейки которого концентрируют в себе аэродинамическое поле, что улучшает однозерновой захват семян, а также благодаря пневматическому способу сбрасывания лишних семян и наличию сбрасывателя защемленных семян. Данный высевающий аппарат может успешно высевать семена сои, кукурузы, сещсолнечника и другие крупные семена. 5221 5221 Упорядник В.Кочетков Замовлення 600 Техред М.Моргентал Коректор О.Густи Тираж . Підписне Державне патентне відомство України, 254655. ГСП. Ки?в-53. Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.ГагарІна, 101
