Дробометний апарат

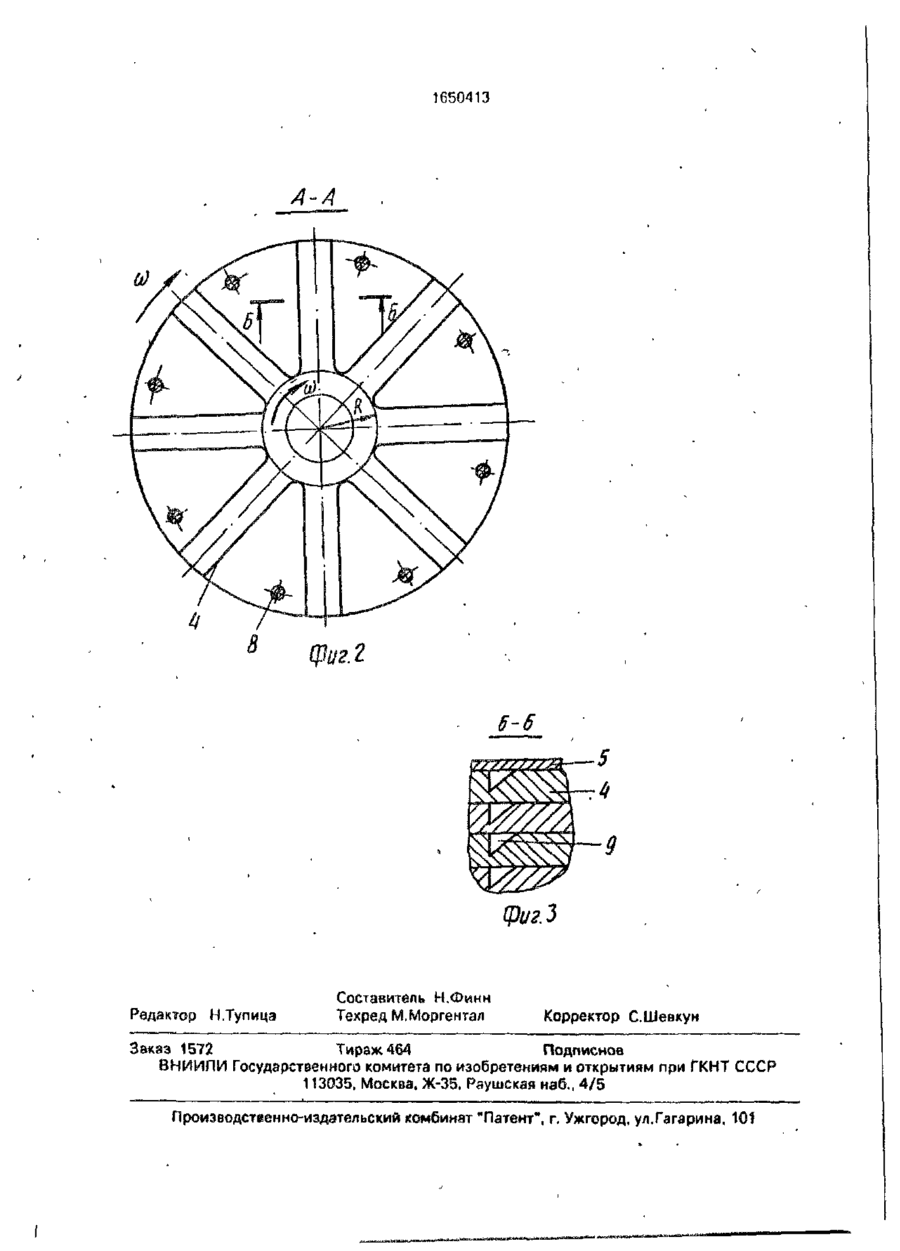

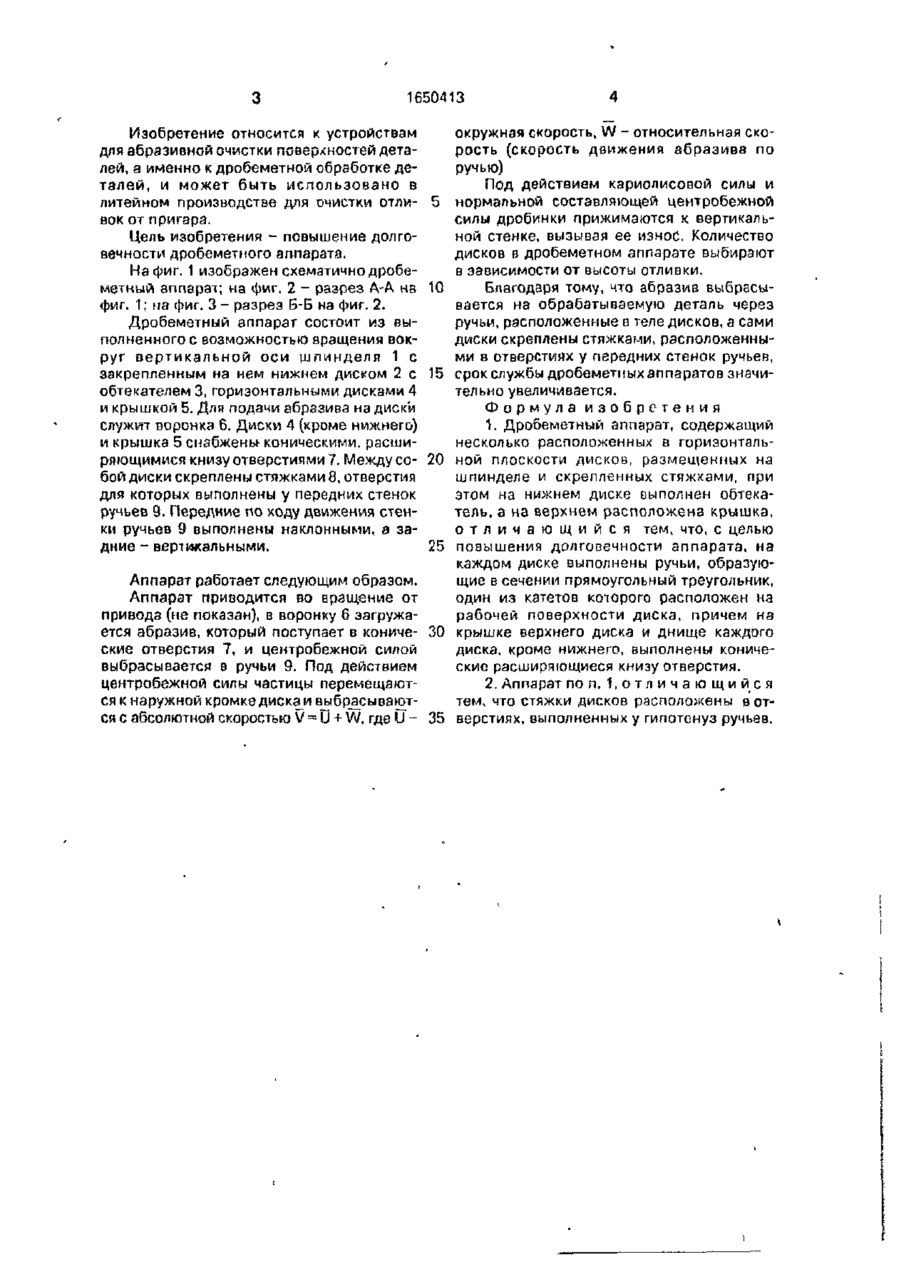

Изобретение относится к устройствам для абразивной очистки поверхностей деталей. Цель изобретения - повышение долговечности дробеметного аппарата. Аппарат содержит ручьи 9, которые выполнены в теле дисков 4, а стяжки 8 дисков расположены в отверстиях, выполненных у передних стенок ручьев 9. 1 з.п. ф-лы, 3 ил. А. Фиг.1 1650413 Изобретение относится к устройствам дня абразивной очистки поверхностей деталей, а именно к дробеметной обработке деталей, и может быть использовано в литейном производстве для очистки отливок от пригара. Цель изобретения - повышение долговечности дробеметного аппарата. На фиг. 1 изображен схематично дробеметный аппарат; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2. Дробеметный аппарат состоит из выполненного с возможностью вращения вокруг в е р т и к а л ь н о й оси шпинделя 1 с закрепленным на нем нижнем диском 2 с обтекателем 3, горизонтальными дисками 4 и крышкой 5. Для подачи абразива на диски служит воронка 6. Диски 4 (кроме нижнего) и крышка 5 снабжены- коническими, расширяющимися книзу отверстиями 7. Между собой диски скреплены стяжками 8, отверстия для которых выполнены у передних стенок ручьев 9. Передние по ходу движения стенки ручьев 9 выполнены наклонными, а задние - вертикальными. 5 10 15 20 25 Аппарат работает следующим образом. Аппарат приводится во вращение от привода (не показан), в воронку б загружается абразив, который поступает в кониче- 30 ские отверстия 7, и центробежной силой выбрасывается в ручьи 9. Под действием центробежной силы частицы перемещаются к наружной кромке дискз_и выбрасываются с абсолютной скоростью V = U + W, где U - 35 окружная скорость, W - относительная скорость (скорость движения абразива по ручью) Под действием кариолисовой силы и нормальной составляющей центробежной силы дробинки прижимаются к вертикальной стенке, вызывая ее износ. Количество дисков в дробеметном аппарате выбирают в зависимости от высоты отливки. Благодаря тому, что абразив выбрасывается на обрабатываемую деталь через ручьи, расположенные в теле дисков, а сами диски скреплены стяжками, расположенными в отверстиях у передних стенок ручьев, срок службы дробеметиых аппаратов значительно увеличивается. Формула изобретения і. Дробеметный аппарат, содержащий несколько расположенных в горизонтальной плоскости дисков, размещенных на шпинделе и скрепленных стяжками, при этом на нижнем диске выполнен обтекатель, а на верхнем расположена крышка, отличающийся тем, что, с целью повышения долговечности аппарата, на каждом диске выполнены ручьи, образующие в сечении прямоугольный треугольник, один из катетов которого расположен на рабочей поверхности диска, причем на крышке верхнего диска и днище каждого диска, кроме нижнего, выполнены конические расширяющиеся книзу отверстия. 2. Аппарат п о п , 1 , о т л и ч а ю щ и й с я тем, что стяжки дисков расположены в отверстиях, выполненных у гипотенуз ручьев. 1650413 A-A 6-6 фиг. 3 Редактор Н.Тупица Составитель Н.Финн Техред М.Моргентал Корректор С.Шевкун Заказ 1572 Тираж 464 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
