Захисний одяг пасічника

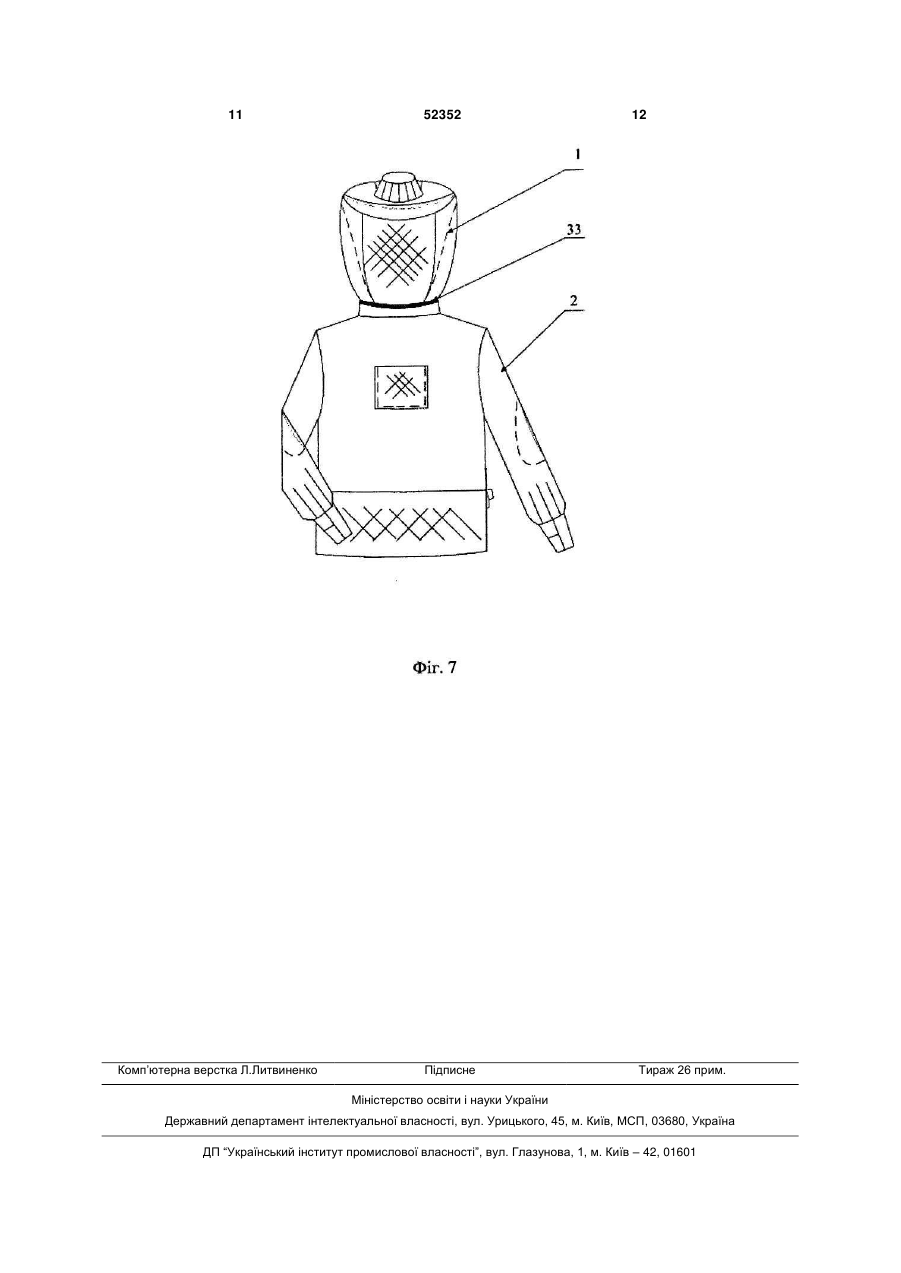

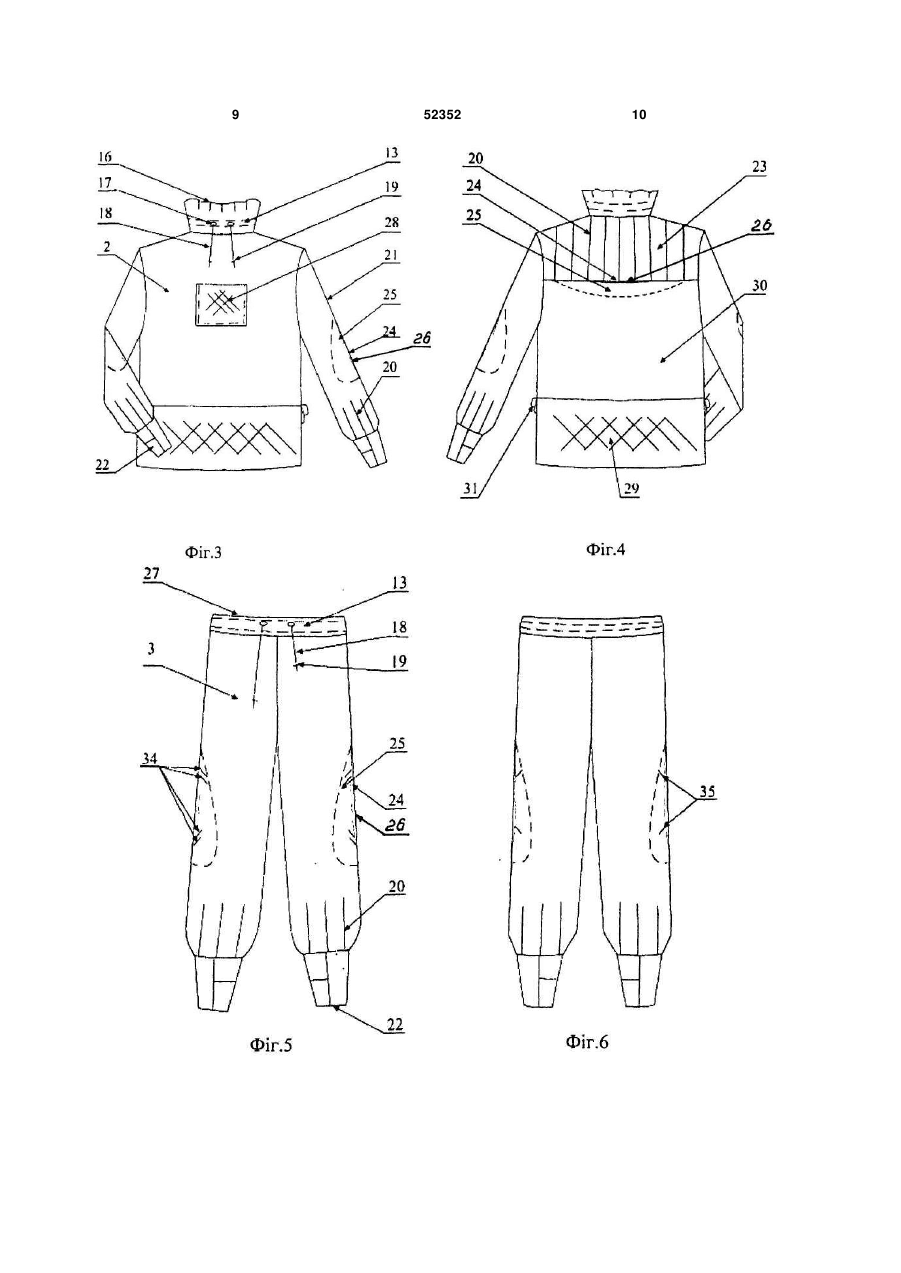

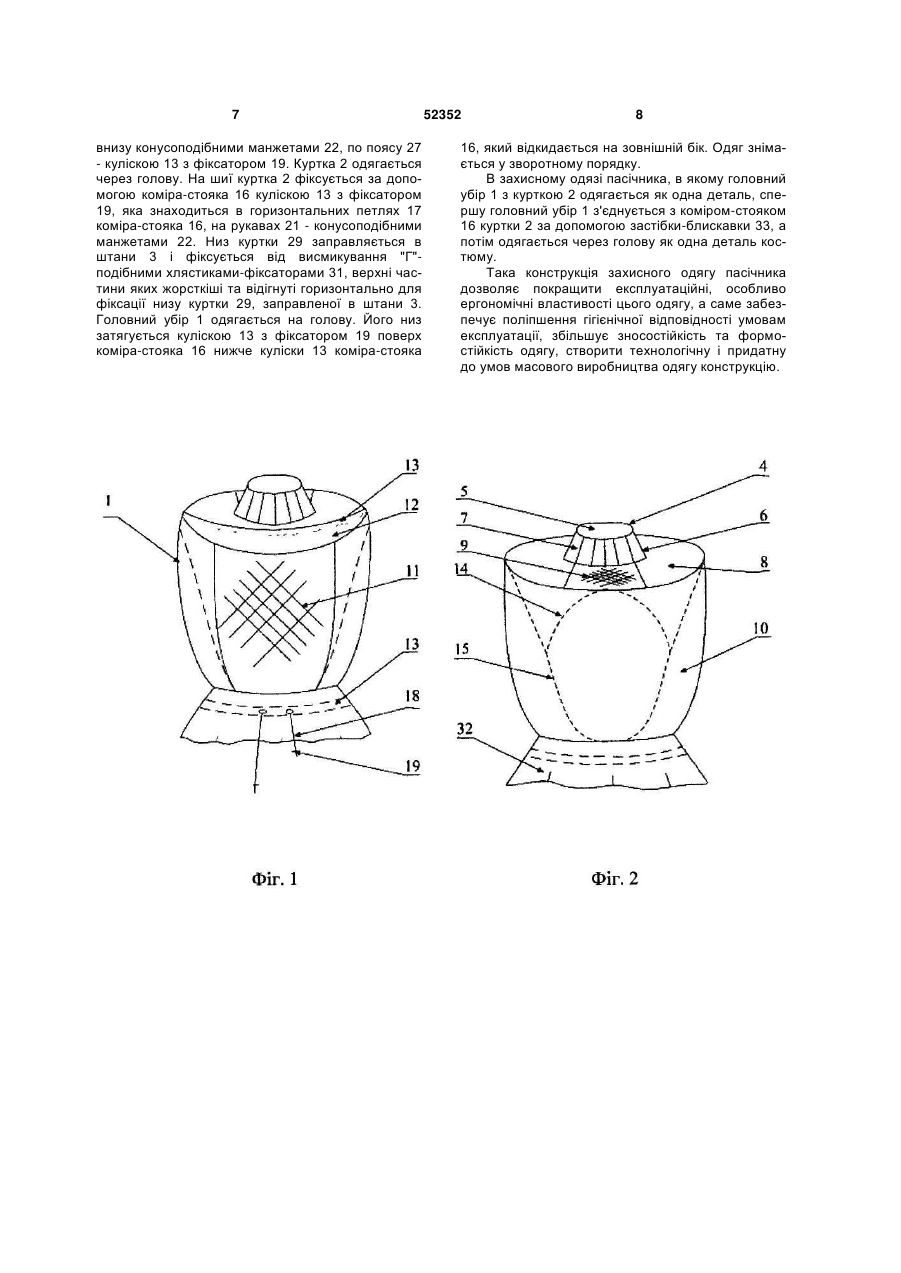

1. Захисний одяг пасічника, що містить головний убір, який включає лицьову сітку, наголовник з денцем, стояком і полем, верхній та нижній каркаси, куртку, що містить спинку з кокеткою, комірстояк, манжети, вентиляційні вставки та накладну кишеню, штани з поясом, манжетами, системою пружних елементів та вентиляційними вставками, який відрізняється тим, що стояк виконаний конусоподібним, поле має вентиляційну вставку у вигляді сектора в області потилиці, верхній край лицьової сітки стягнутий в куліску еластичною тасьмою та розташований на полі з можливістю відкидання, нижній та верхній каркаси з'єднані шарнірно в області потилиці, комір-стояк куртки та пояс штанів оснащені кулісками з фіксаторами, вентиляційні вставки виконані у вигляді кишень з сітчастого матеріалу, що мають застібки U 2 (19) 1 3 вигляді повздовжніх елементів. Зокрема, вони розташовані на задніх половинках штанів від підсідничної складки до поясу і на куртці від лінії грудей спереду до плеча, перериваючись в області плечової лінії, на спині до лопаток, утворюючи по плечовому шву вентиляційний канал відповідної ширини для виходу підодягового повітря у навколишнє середовище через пройми та лицьову сітку. В області пройми, ліктьового і променевозап'ясного суглобу, поясу, колінного суглобу і нижніх частин гомілок розміщені вентиляційні вставки, оснащені клапанами з тканини, які виконані у вигляді кола. До складу вентиляційних вставок входять гофри, форма яких підтримується за допомогою пружних елементів. Клапани виконані у вигляді кола. По внутрішній поверхні кола вшиваються у виступи гофр вентиляційних вставок, а по зовнішній поверхні - збираються в куліску за допомогою еластичної тасьми. Таким чином, регуляція теплового балансу виконується за рахунок складного конструктивного устрою захисного одягу. Головний убір складається із захисної лицьової сітки з наголовником та вузлів стикування з коміром куртки, які також включають пружні елементи. Штани кріпляться на тілі за допомогою підтяжок з основної тканини і широкої еластичної тасьми. Для закріплення штанів на ногах використовуються лямки з еластичної тасьми. Конструкція вентиляційних вставок занадто об'ємна, тому під час виконання пасічником виробничих функцій будуть виникати незручності, особливо при присіданні або згинанні рук. На нашу думку конструкція вище описаного захисного костюму є недостатньо технологічною і трудомісткою, адже при виготовленні потребує використання складних методів обробки та займає багато часу і матеріалів. Такий виріб викликає труднощі під час зберігання та чистки і не задовольняє вимоги експлуатації. В основу корисної моделі покладена задача створити такий захисний одяг пасічника, в якому зміна конструкції одягу забезпечила б підвищення захисних та гігієнічних властивостей одягу. Поставлена задача досягається тим, що захисний одяг пасічника, що містить головний убір, який включає лицьову сітку, наголовник з денцем, стояком і полем, верхній та нижній каркаси, куртку, що містить спинку з кокеткою, комір-стояк, манжети, вентиляційні вставки та накладну кишеню, штани з поясом, манжетами, системою пружних елементів та вентиляційними вставками, згідно з корисною моделлю, стояк виконаний конусоподібним, поле має вентиляційну вставку у вигляді сектора в області потилиці, верхній край лицьової сітки стягнутий в куліску еластичною тасьмою та розташований на полі з можливістю відкидання, нижній та верхній каркаси з'єднані шарнірно в області потилиці, комір-стояк куртки та пояс штанів оснащені кулісками з фіксаторами, вентиляційні вставки виконані у вигляді кишень з сітчастого матеріалу, що мають застібки-фіксатори, та розташовані у бічних швах штанів, середніх швах рукавів та у шві кокетки спинки куртки, манжети мають конусоподібну форму і виконані з високоеластичних матеріалів, а системи пружних елементів виконані у вигляді вертикально застро 52352 4 чених складок, які розташовані по низу штанів, низу рукавів, по кокетці спинки куртки і на стояку наголовника. Доцільно, щоб захисний одяг пасічника містив "Г"-подібні хлястики-фіксатори, верхні частини яких жорсткі, куртка включала верхню частину та нижню частину, в якій закріплені "Г"-подібні хлястики-фіксатори, а нижня частина куртки та накладна кишеня виконувались з сітчастого матеріалу. Доцільно, щоб головний убір був додатково оснащений пелериною, з'єднаною з низом головного убору, та куліскою з фіксаторами, яка розташована на пелерині. Доцільно, щоб по низу головного уборута коміра-стояка була розташована застібка-блискавка. Доцільно, щоб під нахилом до бокових швів виробу розташовувались виточки. Виконання стояка головного убору у формі зрізаного конуса дозволяє краще зафіксувати його на голові та запобігає ужаленню верхньої частини голови. Оснащення поля головного убору вентиляційною вставкою у вигляді сектора в області потилиці забезпечує вихід теплого повітря з одягу, обдування обличчя та потилиці. Стягнення лицьової сітки в куліску еластичною тасьмою та розташування її на полі з можливістю відкидання дає можливість відкрити лице, не знімаючи головного убору. Нижній каркас еліпсоподібної форми шарнірно з'єднаний з верхнім в області потилиці для формування простору з сітки в області обличчя. Оснащення коміра-стояка куртки та пояса штанів кулісками з фіксаторами забезпечує щільне прилягання одягу в місцях розташування кулісок до тіла і захист від проникнення бджіл під одяг у відповідних зонах. В середніх швах рукавів, у шві кокетки спинки куртки та бічних швах штанів розташовані вентиляційні отвори, які виконані у вигляді підкладки кишені з сітчастого матеріалу. Вхід в кишені застібається на застібки-блискавки або ґудзики. Конструкція застібки дає змогу підкладці кишені вільно випадати назовні на 1-2см. Завдяки цьому за допомогою застібок можна повністю або частково перекривати доступ повітря під одяг через вентиляційні отвори в різні пори року або доби. В результаті збільшується або зменшується сумарний тепловий опір одягу за рахунок рухомих повітряних прошарків під одягом. Використання манжет, які мають конусоподібну форму і складаються з двох високоеластичних елементів з формостійкого матеріалу, що взаємно компенсують зусилля облягання, забезпечує захист від проникання бджіл під одяг в зоні рук і ніг. Манжети складаються з основної деталі та вставки, які виготовлені з еластичної тканини, та вставки з еластичної стрічки, при чому остання фіксує щільне прилягання манжети до зап'ястя рук та гомілки ніг і не створює труднощів при одяганні. Оснащення головного убору, штанів і куртки, які виготовлені з формостійкої жорсткої пружної тканини (льон чи бавовна), системою вертикально застрочених складок на внутрішній поверхні виробу дозволяє утворити між внутрішньою поверхнею виробу і тілом людини простір заданої величини та 5 стійкі повітряні канали, що забезпечують підвищення комфортності та формостійкості одягу. Оснащення куртки "Г"-подібними хлястикамифіксаторами, верхні частини яких жорсткіші та відігнуті горизонтально, дозволяє зафіксувати низ куртки, заправленої в штани, і утворити вентиляційний простір між курткою та штанами. Оснащення низу головного убору пелериною з куліскою та фіксаторами забезпечує захист від проникнення бджіл під одяг в області шиї та щільне прилягання пелерини до коміра-стояка куртки. Оснащення низу головного убору та комірастояка куртки застібкою-блискавкою дозволяє одягати головний убір і куртку як єдине ціле і зменшує кількість шарів матеріалу в області шиї. Для забезпечення формостійкості штанів і підвищення їх захисних функцій на передніх половинах штанів в області коліна розташовані по чотири виточки так, що дві з них розміщені над коліном і дві - під коліном. Вершини виточок спрямовані до центра коліна. На задніх половинах штанів розташовані по дві виточки так, що одна з них знаходиться над коліном, друга - під коліном. Вершини цих виточок спрямовані від центра коліна. Таке направлення виточок дозволяє створити форму і не заважати пасічнику при присіданні. Корисна модель представлена на зображеннях, де на Фіг.1 - вигляд головного убору спереду, на Фіг.2 - вигляд головного убору ззаду, на Фіг.3 - вигляд куртки спереду, на Фіг.4 - вигляд куртки ззаду, на Фіг.5 - вигляд штанів спереду, на Фіг.6 - вигляду штанів ззаду, Фіг.7 - вигляд головного убору, з'єднаного з курткою. Захисний одяг пасічника включає головний убір 1, куртку 2 і штани 3. Головний убір 1 складається з наголовника 4 з денцем 5 та конусоподібного стояка 6 з системою пружних елементів у вигляді вертикально застрочених складок 7 на внутрішній поверхні, поля 8 з вентиляційною вставкою 9 у вигляді сектору в області потилиці. До поля 8 головного убору 1 пришита захисна задня стінка 10, з'єднана з лицьовою сіткою 11. Верхній край лицьової сітки 11 не з'єднаний з полем 8, а оброблений по дузі не менше 120° сегментом з основної тканини 12, який стягнутий в куліску 13 еластичною тасьмою. Така конструкція дозволяє, не знімаючи головного убору 1, опустити лицьову сітку 11 за підборіддя, відкриваючи обличчя, якщо необхідно. В склад головного убору 1 для утримання його форми входять два каркаси 14, 15. Верхній 14 утворює поле 8, нижній 15 фіксує форму лицьової і нижньої частини головного убору 1 і шарнірно з'єднаний з першим 14 в області потилиці. Куртка 2 захисного костюму складається з коміра-стояка 16, виконаного з одного шару матеріалу. Він має куліску 13 з горизонтальними петлями 17 для шнура 18 з фіксатором 19. Захисний одяг пасічника включає систему складок 20, застрочених по низу рукавів 21, низу штанів 3 до манжет 22 та по кокетці 23 спинки. Одяг також включає вентиляційні отвори 24 у ви 52352 6 гляді підкладки кишені 25 з сітчастого матеріалу у шві кокетки 23 спинки, середньому шві рукавів 21, бокових швах штанів 3. Вхід у сітчасті вентиляційні отвори 24 застібається, наприклад, на застібкуфіксатор (блискавку або ґудзик) 26. Конструкція застібки 26 дає змогу підкладці кишені 25 сітчастого вентиляційного отвору 24 вільно вивалюватись після звільнення на зовні на 1-2 см, що забезпечує формування сітчастого вентиляційного отвору 24. За допомогою цього технічного рішення можна повністю або частково перекривати доступ повітря під одяг через сітчасті вентиляційні отвори 24 в різні пори року, змінюючи сумарний тепловий опір одягу за рахунок нерухомих повітряних прошарків. По низу рукавів 21 та низу штанів 3 пришиті конусоподібні манжети 22, які виконані з двох матеріалів різної еластичності. Ці матеріали викроєні та вшиті в різних напрямках, за рахунок чого вони взаємно компенсують зусилля облягання по обхвату зап'ястя. Кріплення штанів 3 на тілі людини здійснюється за допомогою еластичної тасьми, вшитої в пояс 27 та шнура 18 з фіксатором 19. Накладна кишеня 28 і нижня частина 29 стану куртки 2 виконані з сітчастого матеріалу для зменшення шарів одягу. В місці з'єднання нижньої частини 29 куртки 2 з верхньою 30 закріплені вертикальні частини "Г"-подібних хлястиків-фіксаторів 31. Верхні відігнуті частини хлястиків-фіксаторів 31 подвійні та жорсткіші, за рахунок чого вони створюють потовщення і фіксують низ куртки 2, заправлений в штани 3. Таким чином, при присіданні або підніманні рук нижня частина 29 куртки 2 не випростається назовні. Головний убір 1 з’єднується з пелериною 32 по низу та стягується на шиї поверх коміра-стояка 16 куртки 3 за допомогою куліски 13 з фіксатором 19, для того, щоб забезпечити непроникність бджіл під одяг. Захисний одяг пасічника може бути оснащений застібкою-блискавкою 33, яка розташована по низу головного убору 1 та коміра-стояка 16 куртки 2. На передніх половинах штанів 3 в області коліна розташовані по чотири виточки 34 так, що дві з них розміщені над коліном і дві - під коліном. Вершини виточок спрямовані до центра коліна. На задніх половинах штанів розташовані по дві виточки 35 так, що одна з них знаходиться над коліном, друга - під коліном. Вершини цих виточок спрямовані від центра коліна. Повітряні канали, утворені системою вертикальних складок, є еластичними та стійкими і зберігаються при будь-яких рухах людини. Рух повітря відбувається від низу рукавів 21 та низу штанів 3 через сітчасті вентиляційні отвори 24, через складки, утворені поясом 27 штанів 3, за допомогою отворів від "Г"-подібних хлястиків-фіксаторів 31, які утворюються при заправленні куртки 2 в штани 3, до сітчастого вентиляційного отвору 24 у шві кокетки 23, через складки коміра-стояка 16, утворених при стягуванні шнура 18, до вентиляційної вставки-сектора 9 на полі 8 головного убору 1 за наголовником 4 та через лицьову сітку 11. Виріб одягається як спеціальний захисний одяг. Штани 3 одягаються на ноги і фіксуються 7 внизу конусоподібними манжетами 22, по поясу 27 - куліскою 13 з фіксатором 19. Куртка 2 одягається через голову. На шиї куртка 2 фіксується за допомогою коміра-стояка 16 куліскою 13 з фіксатором 19, яка знаходиться в горизонтальних петлях 17 коміра-стояка 16, на рукавах 21 - конусоподібними манжетами 22. Низ куртки 29 заправляється в штани 3 і фіксується від висмикування "Г"подібними хлястиками-фіксаторами 31, верхні частини яких жорсткіші та відігнуті горизонтально для фіксації низу куртки 29, заправленої в штани 3. Головний убір 1 одягається на голову. Його низ затягується куліскою 13 з фіксатором 19 поверх коміра-стояка 16 нижче куліски 13 коміра-стояка 52352 8 16, який відкидається на зовнішній бік. Одяг знімається у зворотному порядку. В захисному одязі пасічника, в якому головний убір 1 з курткою 2 одягається як одна деталь, спершу головний убір 1 з'єднується з коміром-стояком 16 куртки 2 за допомогою застібки-блискавки 33, а потім одягається через голову як одна деталь костюму. Така конструкція захисного одягу пасічника дозволяє покращити експлуатаційні, особливо ергономічні властивості цього одягу, а саме забезпечує поліпшення гігієнічної відповідності умовам експлуатації, збільшує зносостійкість та формостійкість одягу, створити технологічну і придатну до умов масового виробництва одягу конструкцію. 9 52352 10 11 Комп’ютерна верстка Л.Литвиненко 52352 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
