Механізм очистки насіння льонопідбирача-молотарки
Номер патенту: 52353
Опубліковано: 25.08.2010
Автори: Довгополий Олександр Михайлович, Харьков Віктор Іванович, Рябченко Олександр Петрович, Макаєв Володимир Іванович, Примаков Олег Аркадійович
Формула / Реферат
1. Механізм очистки насіння льонопідбирача-молотарки, що містить грохот, шнек, ківшовий елеватор, який відрізняється тим, що на бункері машини установлений горизонтально в верхній частині ківшового елеватора шнек-розподільник, вентилятор очистки розміщений в передній частині бункера, сопло якого примикає до нижньої частини шнека-розподільника, похила площина закріплена на бункері на стороні, протилежній вентилятору.
2. Механізм за п. 1, який відрізняється тим, що похила площина виконана з можливістю регулювання кута її нахилу.
Текст

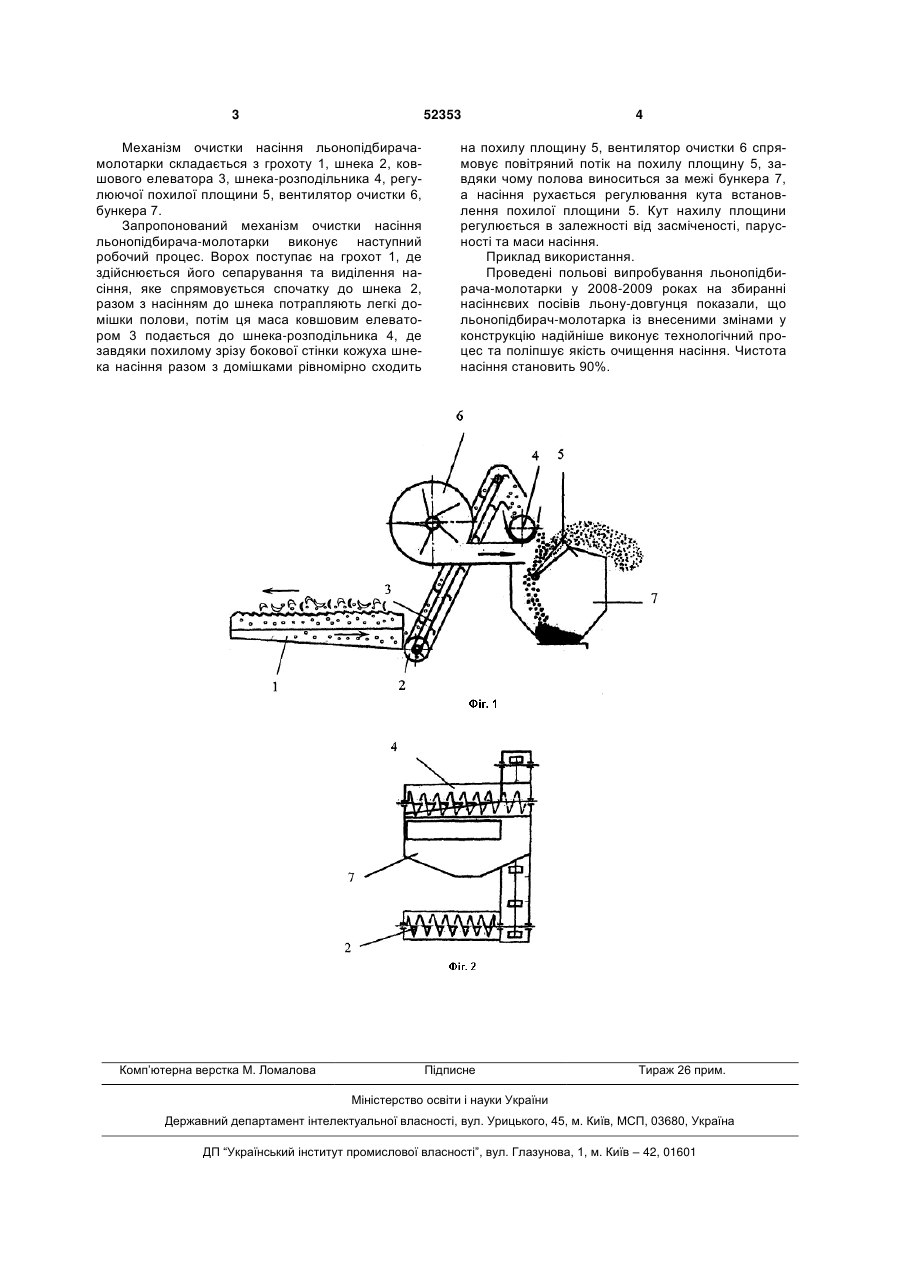

1. Механізм очистки насіння льонопідбирачамолотарки, що містить грохот, шнек, ківшовий 3 52353 Механізм очистки насіння льонопідбирачамолотарки складається з грохоту 1, шнека 2, ковшового елеватора 3, шнека-розподільника 4, регулюючої похилої площини 5, вентилятор очистки 6, бункера 7. Запропонований механізм очистки насіння льонопідбирача-молотарки виконує наступний робочий процес. Ворох поступає на грохот 1, де здійснюється його сепарування та виділення насіння, яке спрямовується спочатку до шнека 2, разом з насінням до шнека потрапляють легкі домішки полови, потім ця маса ковшовим елеватором 3 подається до шнека-розподільника 4, де завдяки похилому зрізу бокової стінки кожуха шнека насіння разом з домішками рівномірно сходить Комп’ютерна верстка М. Ломалова 4 на похилу площину 5, вентилятор очистки 6 спрямовує повітряний потік на похилу площину 5, завдяки чому полова виноситься за межі бункера 7, а насіння рухається регулювання кута встановлення похилої площини 5. Кут нахилу площини регулюється в залежності від засміченості, парусності та маси насіння. Приклад використання. Проведені польові випробування льонопідбирача-молотарки у 2008-2009 роках на збиранні насіннєвих посівів льону-довгунця показали, що льонопідбирач-молотарка із внесеними змінами у конструкцію надійніше виконує технологічний процес та поліпшує якість очищення насіння. Чистота насіння становить 90%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSeed cleaning mechanism of flax pickup thresher
Автори англійськоюMakaiev Volodymyr Ivanovych, Kharkov Viktor Ivanovych, Dovhopolyi Oleksandr Mykhailovych, Prymakov Oleh Arkadiiovych, Riabchenko Oleksandr Petrovych
Назва патенту російськоюМеханизм очистки семян льноподборщика-молотилки
Автори російськоюМакаев Владимир Иванович, Харьков Виктор Иванович, Долгополый Александр Михайлович, Примаков Олег Аркадиевич, Рябченко Александр Петрович
МПК / Мітки
МПК: A01D 45/00
Мітки: механізм, насіння, очистки, льонопідбирача-молотарки
Код посилання
<a href="https://ua.patents.su/2-52353-mekhanizm-ochistki-nasinnya-lonopidbiracha-molotarki.html" target="_blank" rel="follow" title="База патентів України">Механізм очистки насіння льонопідбирача-молотарки</a>
