Запобіжна вибухова речовина

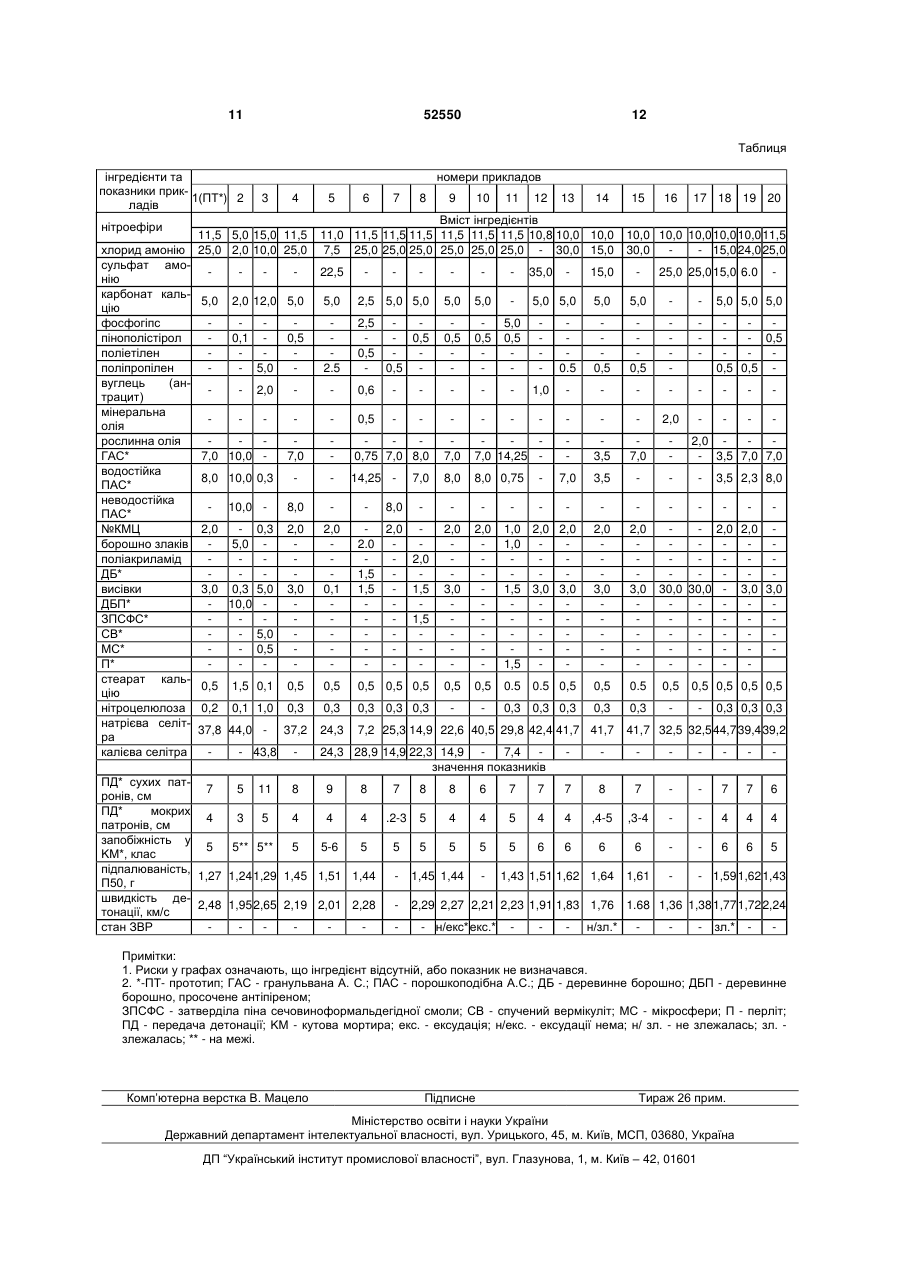

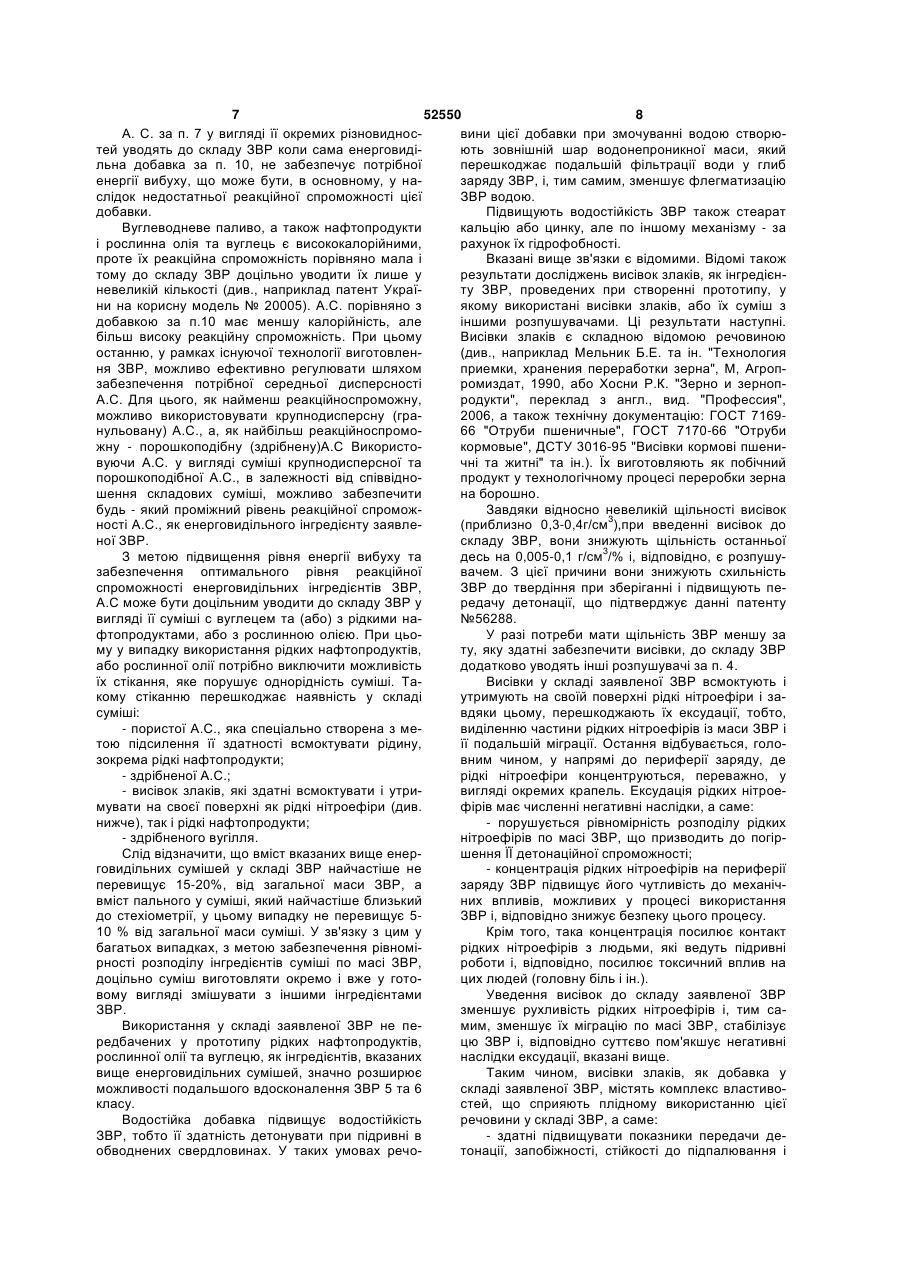

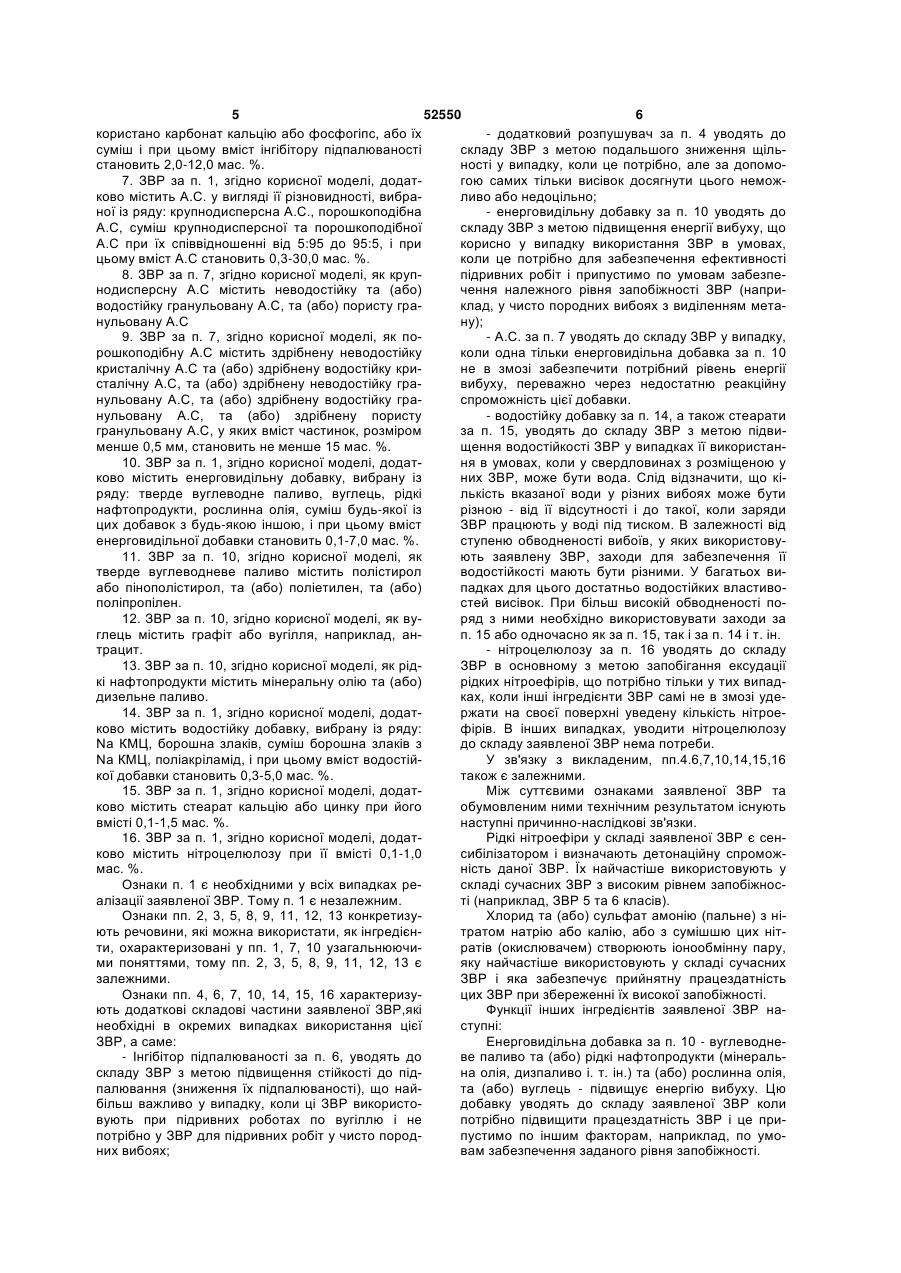

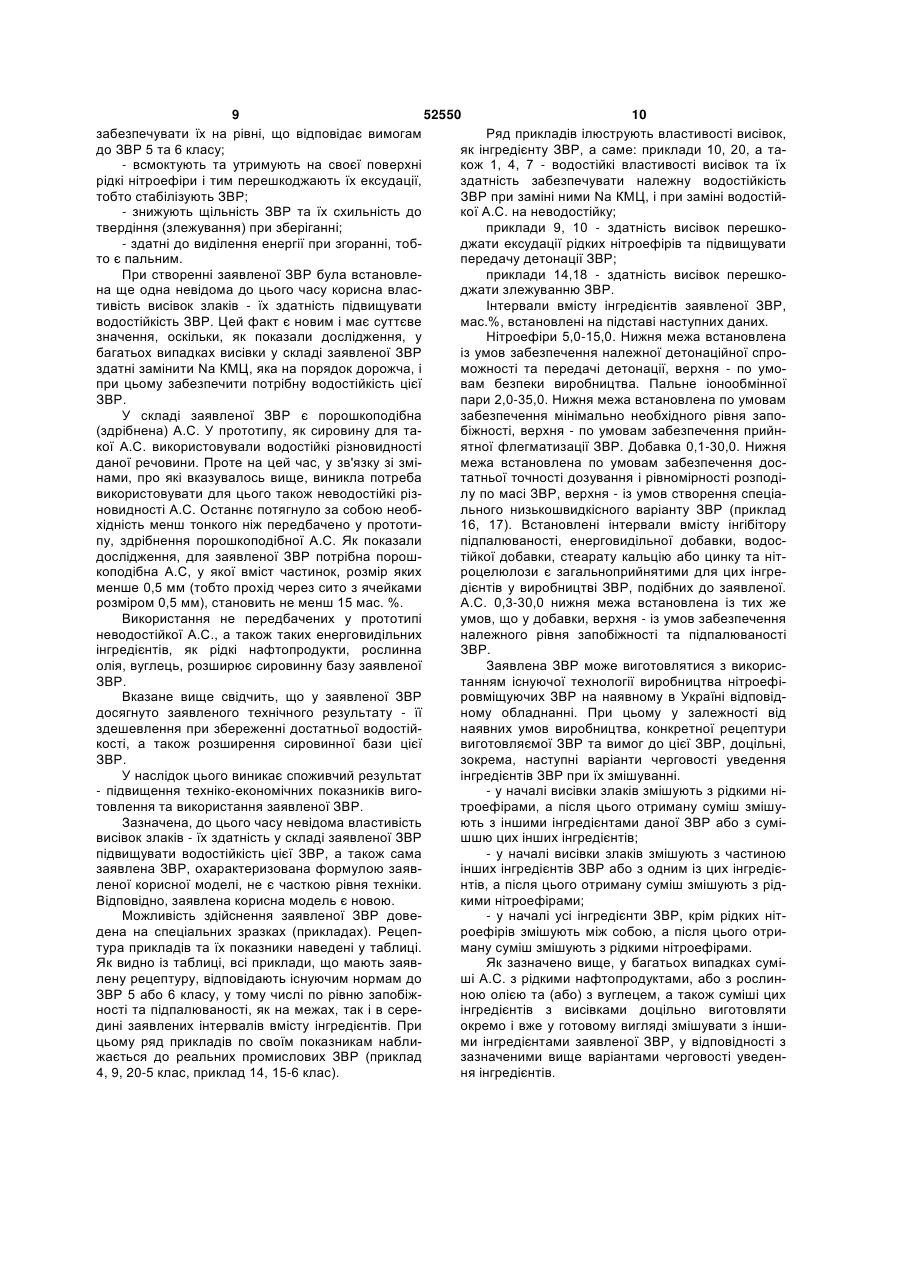

1. Запобіжна вибухова речовина (ЗВР), що містить рідкі нітроефіри, пальне іонообмінної пари, яка відрізняється тим, що додатково містить натрієву селітру або калієву селітру, або їх суміш у будь-якому співвідношенні та висівки злаків, які є добавкою, що поряд з підвищенням передачі детонації, запобіжності, стійкості до підпалювання та стабільності ЗВР, а також з її здатністю до виділення енергії при вибусі, одночасно підвищує водостійкість ЗВР, при наступному співвідношенні інгредієнтів, мас. %: рідкі нітроефіри 5,0-15,0 добавка 0,1-30,0 пальне іонообмінної пари 2,0-35,0 натрієва або калієва селітра, або їх суміш решта. 2. ЗВР за п. 1, яка відрізняється тим, що як рідкі нітроефіри, містить суміш нітрогліцерину з діетиленглікольдинітратом у співвідношенні від 60:40 до 70:30. 3. ЗВР за п. 1, яка відрізняється тим, що як висівки злаків містить пшеничні та (або) житні висівки. 4. ЗВР за п. 1, яка відрізняється тим, що додатково містить розпушувач, за який використано деревинне борошно та (або) деревинне борошно, просочене антипіреном, та (або) затверділу піну сечовиноформальдегідної смоли, та (або) спучений вермикуліт, та (або) мікросфери, та (або) перліт і при цьому вміст додаткового розпушувача становить 0,5-10,0 мас. %. 5. ЗВР за п. 1, яка відрізняється тим, що як пальне іонообмінної пари, містить хлорид амонію або сульфат амонію, або їх суміш. 6. ЗВР за п. 1, яка відрізняється тим, що додатково містить інгібітор підпалюваності, за який використано карбонат кальцію або фосфогіпс, або їх суміш, і при цьому вміст інгібітору підпалюваності становить 2,0-12,0 мас. %. 2 (19) 1 3 Запропонована корисна модель належить до запобіжних вибухових речовин(ЗВР), переважно ЗВР 5 та 6 класу, згідно класифікації, прийнятої в Україні (див. "Единые правила безопасности при взрывных работах", вид. "Норматив", К, 1992, с. 11). Вказані ЗВР використовують у вугільних шахтах, небезпечних по вибуху газу та (або) вугільного пилу в умовах з підвищеним виділенням метану, віднесених до особливо небезпечних при підривних роботах. По призначенню та сукупності ознак найбільш близькою до заявленої ЗВР є ЗВР по патенту України на корисну модель №46458 "Запобіжна вибухова речовина". Ця ЗВР прийнята за найближчий аналог заявленої ЗВР. Прототип і заявлена ЗВР мають наступні спільні ознаки. Обидва вони побудовані по відомій схемі сучасних нітроефіровміщуючих ЗВР іонообмінного типу, і, відповідно, містять функціонально сходні інгредієнти з приблизно однаковим вмістом. Спільним є також те, що у цих ЗВР використані висівки злаків, як добавка, що позитивно впливає на показники ЗВР і сприяє досягненню рівня цих показників, який відповідає вимогам до ЗВР 5 та 6 класу (див. Нормативний документ "Технические требования к патронированным ВВ 5 и 6 классов с повышенной устойчивостью против выгорания и методики их испытаний", вид. МакНДІ, 1984). Проте у процесі подальших досліджень цієї добавки виявились нові факти, які не були відомі при створенні прототипу і обумовили доцільність створення заявленої корисної моделі, а саме: 1. Було встановлено, що поряд з зазначеними у патенті № 46458 властивостями, висівки у складі ЗВР, здатні підвищувати їх водостійкість, що дало додаткові можливості вдосконалення рецептури ЗВР, зокрема її здешевлення (див. нижче). 2. У сфері забезпечення виробництва ЗВР сировиною в Україні в останній час сталися суттєві зміни, які обумовили доцільність використання у складі ЗВР як водостійкої, так і неводостійкої амонійної селітри (А. С.), а також використання, як енерговидільної добавки, поряд з вуглеводневим паливом, таких речовин, як вуглець, рідкі нафтопродукти (мінеральна олія, дизельне паливо і т. ін.), рослинна олія. Зазначене вище, в цілому, забезпечило суттєве розширення сировинної бази заявленої ЗВР. Вказані нові факти не були враховані при створенні прототипу і це є недоліком останнього, що не дозволяє у нього досягти технічного результату, який досягнутий у заявленої ЗВР і полягає у її здешевленні при збереженні достатнього рівня водостійкості, а також у розширенні сировинної бази заявленої ЗВР. Деякі недоліки прототипу обумовлені невдалою редакцією окремих положень його формулі, а саме: - у формулі прототипу нема конкретизації одного із інгредієнтів, охарактеризованого у п. 1 формули узагальнюючим поняттям "окислювач". 52550 4 Останнє може ускладнити реалізацію патенту № 46458. У формулі заявленої ЗВР цей недолік усунутий. - обов'язковим інгредієнтом прототипу є інгібітор підпалюваності, який підвищує стійкість ЗВР до підпалювання. Останнє є дуже важливим у тому випадку, коли заряд ЗВР безпосередньо контактує з вугіллям, тобто при підривних роботах по вугіллю, оскільки такий контакт суттєво підвищує підпалюванність ЗВР і, відповідно, підвищує небезпеку підпалювання ЗВР. У той же час при контакті зарядів ЗВР не з вугіллям, а з породою, тобто при підривних роботах у чисто породних вибоях, таке підвищення підпалюваності ЗВР не відбувається. Відповідно, у випадку, коли ЗВР призначена для використання у чисто породних вибоях, уводити до її складу інгібітор підпалюваності нема потреби. У зв'язку з цим доцільно ознаку наявності інгібітору підпалюваності у складі ЗВР вилучити із п. 1 і представити як залежний пункт формули. Останнє розширює обсяг правової охорони заявленого патенту і дозволяє у рамках цього патенту створювати конкретні зразки ЗВР для більш різноманітних умов їх використання; В основу заявленої корисної моделі покладене завдання створення ЗВР, в якої досягнуто вказаного вище технічного результату і усунуті недоліки прототипу. Це завдання вирішено тим, що: 1. ЗВР, що містить рідкі нітроефіри, пальне іонообмінної пари, згідно корисної моделі, додатково містить натрієву селітру або калієву селітру, або їх суміш у будь - якому співвідношенні та висівки злаків, які є добавкою, що поряд з підвищенням передачі детонації, запобіжності, стійкості до підпалювання та стабільності ЗВР, а також з її здатністю до виділення енергії при вибусі, одночасно підвищує водостійкість ЗВР, при наступному співвідношенні інгредієнтів, мас. %: рідкі нітроефіри 5,0-15,0 добавка 0,1-30,0 пальне іонообмінної пари 2,0-35,0 натрієва або калієва селітра, або їх суміш Решта. 2. ЗВР за п. 1, згідно корисної моделі, як рідкі нітроефіри, містить суміш нітрогліцерину з діетиленглікольдинітратом у співвідношенні від 60:40 до 70:30. 3. ЗВР за п. 1, згідно корисної моделі, як висівки злаків містить пшеничні та (або) житні висівки. 4. ЗВР за п. 1, згідно корисної моделі, додатково містить розпушувач, за який використано деревинне борошно та (або) деревинне борошно, просочене антіпіреном, та (або) затверділу піну сечовиноформальдегідної смоли, та (або) спучений вермикуліт, та (або) мікросфери, та (або) перліт і при цьому вміст додаткового розпушувача становить 0,5-10,0 мас. %. 5. ЗВР за п. 1, згідно корисної моделі, як пальне іонообмінної пари, містить хлорид амонію або сульфат амонію, або їх суміш. 6. ЗВР за п. 1. згідно корисної моделі, додатково містить інгібітор підпалюваності, за який ви 5 52550 6 користано карбонат кальцію або фосфогіпс, або їх - додатковий розпушувач за п. 4 уводять до суміш і при цьому вміст інгібітору підпалюваності складу ЗВР з метою подальшого зниження щільстановить 2,0-12,0 мас. %. ності у випадку, коли це потрібно, але за допомо7. ЗВР за п. 1, згідно корисної моделі, додатгою самих тільки висівок досягнути цього неможково містить А.С. у вигляді її різновидності, вибраливо або недоцільно; ної із ряду: крупнодисперсна А.С., порошкоподібна - енерговидільну добавку за п. 10 уводять до А.С, суміш крупнодисперсної та порошкоподібної складу ЗВР з метою підвищення енергії вибуху, що А.С при їх співвідношенні від 5:95 до 95:5, і при корисно у випадку використання ЗВР в умовах, цьому вміст А.С становить 0,3-30,0 мас. %. коли це потрібно для забезпечення ефективності 8. ЗВР за п. 7, згідно корисної моделі, як круппідривних робіт і припустимо по умовам забезпенодисперсну А.С містить неводостійку та (або) чення належного рівня запобіжності ЗВР (наприводостійку гранульовану А.С, та (або) пористу граклад, у чисто породних вибоях з виділенням метанульовану А.С ну); 9. ЗВР за п. 7, згідно корисної моделі, як по- А.С. за п. 7 уводять до складу ЗВР у випадку, рошкоподібну А.С містить здрібнену неводостійку коли одна тільки енерговидільна добавка за п. 10 кристалічну А.С та (або) здрібнену водостійку крине в змозі забезпечити потрібний рівень енергії сталічну А.С, та (або) здрібнену неводостійку гравибуху, переважно через недостатню реакційну нульовану А.С, та (або) здрібнену водостійку граспроможність цієї добавки. нульовану А.С, та (або) здрібнену пористу - водостійку добавку за п. 14, а також стеарати гранульовану А.С, у яких вміст частинок, розміром за п. 15, уводять до складу ЗВР з метою підвименше 0,5 мм, становить не менше 15 мас. %. щення водостійкості ЗВР у випадках її використан10. ЗВР за п. 1, згідно корисної моделі, додатня в умовах, коли у свердловинах з розміщеною у ково містить енерговидільну добавку, вибрану із них ЗВР, може бути вода. Слід відзначити, що кіряду: тверде вуглеводне паливо, вуглець, рідкі лькість вказаної води у різних вибоях може бути нафтопродукти, рослинна олія, суміш будь-якої із різною - від її відсутності і до такої, коли заряди цих добавок з будь-якою іншою, і при цьому вміст ЗВР працюють у воді під тиском. В залежності від енерговидільної добавки становить 0,1-7,0 мас. %. ступеню обводненості вибоїв, у яких використову11. ЗВР за п. 10, згідно корисної моделі, як ють заявлену ЗВР, заходи для забезпечення її тверде вуглеводневе паливо містить полістирол водостійкості мають бути різними. У багатьох виабо пінополістирол, та (або) поліетилен, та (або) падках для цього достатньо водостійких властивополіпропілен. стей висівок. При більш високій обводненості по12. ЗВР за п. 10, згідно корисної моделі, як вуряд з ними необхідно використовувати заходи за глець містить графіт або вугілля, наприклад, анп. 15 або одночасно як за п. 15, так і за п. 14 і т. ін. трацит. - нітроцелюлозу за п. 16 уводять до складу 13. ЗВР за п. 10, згідно корисної моделі, як рідЗВР в основному з метою запобігання ексудації кі нафтопродукти містить мінеральну олію та (або) рідких нітроефірів, що потрібно тільки у тих випаддизельне паливо. ках, коли інші інгредієнти ЗВР самі не в змозі уде14. 3ВР за п. 1, згідно корисної моделі, додатржати на своєї поверхні уведену кількість нітроеково містить водостійку добавку, вибрану із ряду: фірів. В інших випадках, уводити нітроцелюлозу Na КМЦ, борошна злаків, суміш борошна злаків з до складу заявленої ЗВР нема потреби. Na КМЦ, поліакріламід, і при цьому вміст водостійУ зв'язку з викладеним, пп.4.6,7,10,14,15,16 кої добавки становить 0,3-5,0 мас. %. також є залежними. 15. ЗВР за п. 1, згідно корисної моделі, додатМіж суттєвими ознаками заявленої ЗВР та ково містить стеарат кальцію або цинку при його обумовленим ними технічним результатом існують вмісті 0,1-1,5 мас. %. наступні причинно-наслідкові зв'язки. 16. ЗВР за п. 1, згідно корисної моделі, додатРідкі нітроефіри у складі заявленої ЗВР є сенково містить нітроцелюлозу при її вмісті 0,1-1,0 сибілізатором і визначають детонаційну спроможмас. %. ність даної ЗВР. Їх найчастіше використовують у Ознаки п. 1 є необхідними у всіх випадках рескладі сучасних ЗВР з високим рівнем запобіжносалізації заявленої ЗВР. Тому п. 1 є незалежним. ті (наприклад, ЗВР 5 та 6 класів). Ознаки пп. 2, 3, 5, 8, 9, 11, 12, 13 конкретизуХлорид та (або) сульфат амонію (пальне) з ніють речовини, які можна використати, як інгредієнтратом натрію або калію, або з сумішшю цих нітти, охарактеризовані у пп. 1, 7, 10 узагальнюючиратів (окислювачем) створюють іонообмінну пару, ми поняттями, тому пп. 2, 3, 5, 8, 9, 11, 12, 13 є яку найчастіше використовують у складі сучасних залежними. ЗВР і яка забезпечує прийнятну працездатність Ознаки пп. 4, 6, 7, 10, 14, 15, 16 характеризуцих ЗВР при збереженні їх високої запобіжності. ють додаткові складові частини заявленої ЗВР,які Функції інших інгредієнтів заявленої ЗВР нанеобхідні в окремих випадках використання цієї ступні: ЗВР, а саме: Енерговидільна добавка за п. 10 - вуглеводне- Інгібітор підпалюваності за п. 6, уводять до ве паливо та (або) рідкі нафтопродукти (мінеральскладу ЗВР з метою підвищення стійкості до підна олія, дизпаливо і. т. ін.) та (або) рослинна олія, палювання (зниження їх підпалюваності), що найта (або) вуглець - підвищує енергію вибуху. Цю більш важливо у випадку, коли ці ЗВР використодобавку уводять до складу заявленої ЗВР коли вують при підривних роботах по вугіллю і не потрібно підвищити працездатність ЗВР і це припотрібно у ЗВР для підривних робіт у чисто породпустимо по іншим факторам, наприклад, по умоних вибоях; вам забезпечення заданого рівня запобіжності. 7 52550 8 А. С. за п. 7 у вигляді її окремих різновидносвини цієї добавки при змочуванні водою створютей уводять до складу ЗВР коли сама енерговидіють зовнішній шар водонепроникної маси, який льна добавка за п. 10, не забезпечує потрібної перешкоджає подальшій фільтрації води у глиб енергії вибуху, що може бути, в основному, у назаряду ЗВР, і, тим самим, зменшує флегматизацію слідок недостатньої реакційної спроможності цієї ЗВР водою. добавки. Підвищують водостійкість ЗВР також стеарат Вуглеводневе паливо, а також нафтопродукти кальцію або цинку, але по іншому механізму - за і рослинна олія та вуглець є висококалорійними, рахунок їх гідрофобності. проте їх реакційна спроможність порівняно мала і Вказані вище зв'язки є відомими. Відомі також тому до складу ЗВР доцільно уводити їх лише у результати досліджень висівок злаків, як інгредієнневеликій кількості (див., наприклад патент Україту ЗВР, проведених при створенні прототипу, у ни на корисну модель № 20005). А.С. порівняно з якому використані висівки злаків, або їх суміш з добавкою за п.10 має меншу калорійність, але іншими розпушувачами. Ці результати наступні. більш високу реакційну спроможність. При цьому Висівки злаків є складною відомою речовиною останню, у рамках існуючої технології виготовлен(див., наприклад Мельник Б.Е. та ін. "Технология ня ЗВР, можливо ефективно регулювати шляхом приемки, хранения переработки зерна", М, Агропзабезпечення потрібної середньої дисперсності ромиздат, 1990, або Хосни Р.К. "Зерно и зернопА.С. Для цього, як найменш реакційноспроможну, родукти", переклад з англ., вид. "Профессия", можливо використовувати крупнодисперсну (гра2006, а також технічну документацію: ГОСТ 7169нульовану) А.С., а, як найбільш реакційноспромо66 "Отруби пшеничные", ГОСТ 7170-66 "Отруби жну - порошкоподібну (здрібнену)А.С Використокормовые", ДСТУ 3016-95 "Висівки кормові пшенивуючи А.С. у вигляді суміші крупнодисперсної та чні та житні" та ін.). Їх виготовляють як побічний порошкоподібної А.С., в залежності від співвіднопродукт у технологічному процесі переробки зерна шення складових суміші, можливо забезпечити на борошно. будь - який проміжний рівень реакційної спроможЗавдяки відносно невеликій щільності висівок ності А.С., як енерговидільного інгредієнту заявле(приблизно 0,3-0,4г/см3),при введенні висівок до ної ЗВР. складу ЗВР, вони знижують щільність останньої З метою підвищення рівня енергії вибуху та десь на 0,005-0,1 г/см3/% і, відповідно, є розпушузабезпечення оптимального рівня реакційної вачем. З цієї причини вони знижують схильність спроможності енерговидільних інгредієнтів ЗВР, ЗВР до твердіння при зберіганні і підвищують пеА.С може бути доцільним уводити до складу ЗВР у редачу детонації, що підтверджує данні патенту вигляді її суміші с вуглецем та (або) з рідкими на№56288. фтопродуктами, або з рослинною олією. При цьоУ разі потреби мати щільність ЗВР меншу за му у випадку використання рідких нафтопродуктів, ту, яку здатні забезпечити висівки, до складу ЗВР або рослинної олії потрібно виключити можливість додатково уводять інші розпушувачі за п. 4. їх стікання, яке порушує однорідність суміші. ТаВисівки у складі заявленої ЗВР всмоктують і кому стіканню перешкоджає наявність у складі утримують на своїй поверхні рідкі нітроефіри і засуміші: вдяки цьому, перешкоджають їх ексудації, тобто, - пористої А.С., яка спеціально створена з мевиділенню частини рідких нітроефірів із маси ЗВР і тою підсилення її здатності всмоктувати рідину, її подальшій міграції. Остання відбувається, голозокрема рідкі нафтопродукти; вним чином, у напрямі до периферії заряду, де - здрібненої А.С.; рідкі нітроефіри концентруються, переважно, у - висівок злаків, які здатні всмоктувати і утривигляді окремих крапель. Ексудація рідких нітроемувати на своєї поверхні як рідкі нітроефіри (див. фірів має численні негативні наслідки, а саме: нижче), так і рідкі нафтопродукти; - порушується рівномірність розподілу рідких - здрібненого вугілля. нітроефірів по масі ЗВР, що призводить до погірСлід відзначити, що вміст вказаних вище енершення ЇЇ детонаційної спроможності; говидільних сумішей у складі ЗВР найчастіше не - концентрація рідких нітроефірів на периферії перевищує 15-20%, від загальної маси ЗВР, а заряду ЗВР підвищує його чутливість до механічвміст пального у суміші, який найчастіше близький них впливів, можливих у процесі використання до стехіометрії, у цьому випадку не перевищує 5ЗВР і, відповідно знижує безпеку цього процесу. 10 % від загальної маси суміші. У зв'язку з цим у Крім того, така концентрація посилює контакт багатьох випадках, з метою забезпечення рівномірідких нітроефірів з людьми, які ведуть підривні рності розподілу інгредієнтів суміші по масі ЗВР, роботи і, відповідно, посилює токсичний вплив на доцільно суміш виготовляти окремо і вже у готоцих людей (головну біль і ін.). вому вигляді змішувати з іншими інгредієнтами Уведення висівок до складу заявленої ЗВР ЗВР. зменшує рухливість рідких нітроефірів і, тим саВикористання у складі заявленої ЗВР не пемим, зменшує їх міграцію по масі ЗВР, стабілізує редбачених у прототипу рідких нафтопродуктів, цю ЗВР і, відповідно суттєво пом'якшує негативні рослинної олії та вуглецю, як інгредієнтів, вказаних наслідки ексудації, вказані вище. вище енерговидільних сумішей, значно розширює Таким чином, висівки злаків, як добавка у можливості подальшого вдосконалення ЗВР 5 та 6 складі заявленої ЗВР, містять комплекс властивокласу. стей, що сприяють плідному використанню цієї Водостійка добавка підвищує водостійкість речовини у складі ЗВР, а саме: ЗВР, тобто її здатність детонувати при підривні в - здатні підвищувати показники передачи деобводнених свердловинах. У таких умовах речотонації, запобіжності, стійкості до підпалювання і 9 52550 10 забезпечувати їх на рівні, що відповідає вимогам Ряд прикладів ілюструють властивості висівок, до ЗВР 5 та 6 класу; як інгредієнту ЗВР, а саме: приклади 10, 20, а та- всмоктують та утримують на своєї поверхні кож 1, 4, 7 - водостійкі властивості висівок та їх рідкі нітроефіри і тим перешкоджають їх ексудації, здатність забезпечувати належну водостійкість тобто стабілізують ЗВР; ЗВР при заміні ними Na КМЦ, і при заміні водостій- знижують щільність ЗВР та їх схильність до кої А.С. на неводостійку; твердіння (злежування) при зберіганні; приклади 9, 10 - здатність висівок перешко- здатні до виділення енергії при згоранні, тобджати ексудації рідких нітроефірів та підвищувати то є пальним. передачу детонації ЗВР; При створенні заявленої ЗВР була встановлеприклади 14,18 - здатність висівок перешкона ще одна невідома до цього часу корисна власджати злежуванню ЗВР. тивість висівок злаків - їх здатність підвищувати Інтервали вмісту інгредієнтів заявленої ЗВР, водостійкість ЗВР. Цей факт є новим і має суттєве мас.%, встановлені на підставі наступних даних. значення, оскільки, як показали дослідження, у Нітроефіри 5,0-15,0. Нижня межа встановлена багатьох випадках висівки у складі заявленої ЗВР із умов забезпечення належної детонаційної спроздатні замінити Na КМЦ, яка на порядок дорожча, і можності та передачі детонації, верхня - по умопри цьому забезпечити потрібну водостійкість цієї вам безпеки виробництва. Пальне іонообмінної ЗВР. пари 2,0-35,0. Нижня межа встановлена по умовам У складі заявленої ЗВР є порошкоподібна забезпечення мінімально необхідного рівня запо(здрібнена) А.С. У прототипу, як сировину для табіжності, верхня - по умовам забезпечення прийнкої А.С. використовували водостійкі різновидності ятної флегматизації ЗВР. Добавка 0,1-30,0. Нижня даної речовини. Проте на цей час, у зв'язку зі змімежа встановлена по умовам забезпечення доснами, про які вказувалось вище, виникла потреба татньої точності дозування і рівномірності розподівикористовувати для цього також неводостійкі різлу по масі ЗВР, верхня - із умов створення спеціановидності А.С. Останнє потягнуло за собою необльного низькошвидкісного варіанту ЗВР (приклад хідність менш тонкого ніж передбачено у прототи16, 17). Встановлені інтервали вмісту інгібітору пу, здрібнення порошкоподібної А.С. Як показали підпалюваності, енерговидільної добавки, водосдослідження, для заявленої ЗВР потрібна пороштійкої добавки, стеарату кальцію або цинку та ніткоподібна А.С, у якої вміст частинок, розмір яких роцелюлози є загальноприйнятими для цих інгременше 0,5 мм (тобто прохід через сито з ячейками дієнтів у виробництві ЗВР, подібних до заявленої. розміром 0,5 мм), становить не менш 15 мас. %. А.С. 0,3-30,0 нижня межа встановлена із тих же Використання не передбачених у прототипі умов, що у добавки, верхня - із умов забезпечення неводостійкої А.С., а також таких енерговидільних належного рівня запобіжності та підпалюваності інгредієнтів, як рідкі нафтопродукти, рослинна ЗВР. олія, вуглець, розширює сировинну базу заявленої Заявлена ЗВР може виготовлятися з викорисЗВР. танням існуючої технології виробництва нітроефіВказане вище свідчить, що у заявленої ЗВР ровміщуючих ЗВР на наявному в Україні відповіддосягнуто заявленого технічного результату - її ному обладнанні. При цьому у залежності від здешевлення при збереженні достатньої водостійнаявних умов виробництва, конкретної рецептури кості, а також розширення сировинної бази цієї виготовляємої ЗВР та вимог до цієї ЗВР, доцільні, ЗВР. зокрема, наступні варіанти черговості уведення У наслідок цього виникає споживчий результат інгредієнтів ЗВР при їх змішуванні. - підвищення техніко-економічних показників виго- у началі висівки злаків змішують з рідкими нітовлення та використання заявленої ЗВР. троефірами, а після цього отриману суміш змішуЗазначена, до цього часу невідома властивість ють з іншими інгредієнтами даної ЗВР або з сумівисівок злаків - їх здатність у складі заявленої ЗВР шшю цих інших інгредієнтів; підвищувати водостійкість цієї ЗВР, а також сама - у началі висівки злаків змішують з частиною заявлена ЗВР, охарактеризована формулою заявінших інгредієнтів ЗВР або з одним із цих інгредієленої корисної моделі, не є часткою рівня техніки. нтів, а після цього отриману суміш змішують з рідВідповідно, заявлена корисна модель є новою. кими нітроефірами; Можливість здійснення заявленої ЗВР дове- у началі усі інгредієнти ЗВР, крім рідких нітдена на спеціальних зразках (прикладах). Рецепроефірів змішують між собою, а після цього отритура прикладів та їх показники наведені у таблиці. ману суміш змішують з рідкими нітроефірами. Як видно із таблиці, всі приклади, що мають заявЯк зазначено вище, у багатьох випадках сумілену рецептуру, відповідають існуючим нормам до ші А.С. з рідкими нафтопродуктами, або з рослинЗВР 5 або 6 класу, у тому числі по рівню запобіжною олією та (або) з вуглецем, а також суміші цих ності та підпалюваності, як на межах, так і в сереінгредієнтів з висівками доцільно виготовляти дині заявлених інтервалів вмісту інгредієнтів. При окремо і вже у готовому вигляді змішувати з іншицьому ряд прикладів по своїм показникам наблими інгредієнтами заявленої ЗВР, у відповідності з жається до реальних промислових ЗВР (приклад зазначеними вище варіантами черговості уведен4, 9, 20-5 клас, приклад 14, 15-6 клас). ня інгредієнтів. 11 52550 12 Таблиця інгредієнти та показники прик1(ПТ*) 2 ладів нітроефіри хлорид амонію сульфат амонію карбонат кальцію фосфогіпс пінополістірол поліетілен поліпропілен вуглець (антрацит) мінеральна олія рослинна олія ГАС* водостійка ПАС* неводостійка ПАС* №КМЦ борошно злаків поліакриламід ДБ* висівки ДБП* ЗПСФС* СВ* МС* П* стеарат кальцію нітроцелюлоза натрієва селітра калієва селітра номери прикладов 3 4 11,5 5,0 15,0 11,5 25,0 2,0 10,0 25,0 5,0 5 6 7 8 9 10 11 12 13 14 Вміст інгредієнтів 11,0 11,5 11,5 11,5 11,5 11,5 11,5 10,8 10,0 10,0 7,5 25,0 25,0 25,0 25,0 25,0 25,0 - 30,0 15,0 22,5 35,0 5,0 5,0 15 16 17 18 19 20 10,0 10,0 10,0 10,0 10,0 11,5 30,0 - 15,0 24,0 25,0 15,0 25,0 25,0 15,0 6.0 5,0 5,0 5,0 5,0 5,0 - 0,5 0,5 0,5 2,0 12,0 5,0 5,0 2,5 5,0 5,0 5,0 5,0 0,1 - 5,0 0,5 2.5 2,5 - 0,5 0,5 - 0,5 0,5 0,5 5,0 0,5 0.5 0,5 0,5 2,0 0,6 1,0 0,5 2,0 7,0 10,0 7,0 0,75 7,0 8,0 7,0 7,0 14,25 3,5 7,0 8,0 10,0 0,3 14,25 7,0 8,0 8,0 0,75 7,0 3,5 8,0 2,0 - 0,3 5,0 3,0 0,3 5,0 - 10,0 - 5,0 - 0,5 2,0 3,0 2,0 0,1 - 2,0 2.0 - 2,0 1,5 1,5 - 1,5 - 1,5 2,0 3,0 2,0 1,0 2,0 2,0 1,0 1,5 3,0 3,0 1,5 2,0 3,0 2,0 3,0 - 2,0 2,0 30,0 30,0 - 3,0 3,0 0,5 1,5 0,1 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0.5 0.5 0,5 0,5 0.5 0,5 0,2 0,1 1,0 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 37,2 24,3 7,2 25,3 14,9 22,6 40,5 29,8 42,4 41,7 41,7 10,0 37,8 44,0 - 43,8 8,0 24,3 28,9 14,9 22,3 14,9 7,4 значення показників 2,0 - 3,5 7,0 7,0 3,5 2,3 8,0 0,5 0,5 0,5 0,5 0,3 0,3 0,3 41,7 32,5 32,5 44,7 39,4 39,2 ПД* сухих пат7 5 11 8 9 8 7 8 8 6 7 7 7 8 7 7 7 6 ронів, см ПД* мокрих 4 3 5 4 4 4 .2-3 5 4 4 5 4 4 ,4-5 ,3-4 4 4 4 патронів, см запобіжність у 5 5** 5** 5 5-6 5 5 5 5 5 5 6 6 6 6 6 6 5 KM*, клас підпалюваність, 1,27 1,24 1,29 1,45 1,51 1,44 - 1,45 1,44 - 1,43 1,51 1,62 1,64 1,61 - 1,59 1,62 1,43 П50, г швидкість де2,48 1,95 2,65 2,19 2,01 2,28 - 2,29 2,27 2,21 2,23 1,91 1,83 1,76 1.68 1,36 1,38 1,77 1,72 2,24 тонації, км/с стан ЗВР - н/екс* екс.* - н/зл.* - зл.* Примітки: 1. Риски у графах означають, що інгредієнт відсутній, або показник не визначався. 2. *-ПТ- прототип; ГАС - гранульвана А. С.; ПАС - порошкоподібна А.С.; ДБ - деревинне борошно; ДБП - деревинне борошно, просочене антіпіреном; ЗПСФС - затверділа піна сечовиноформальдегідної смоли; СВ - спучений вермікуліт; МС - мікросфери; П - перліт; ПД - передача детонації; KM - кутова мортира; екс. - ексудація; н/екс. - ексудації нема; н/ зл. - не злежалась; зл. злежалась; ** - на межі. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
