Запобіжна вибухова речовина

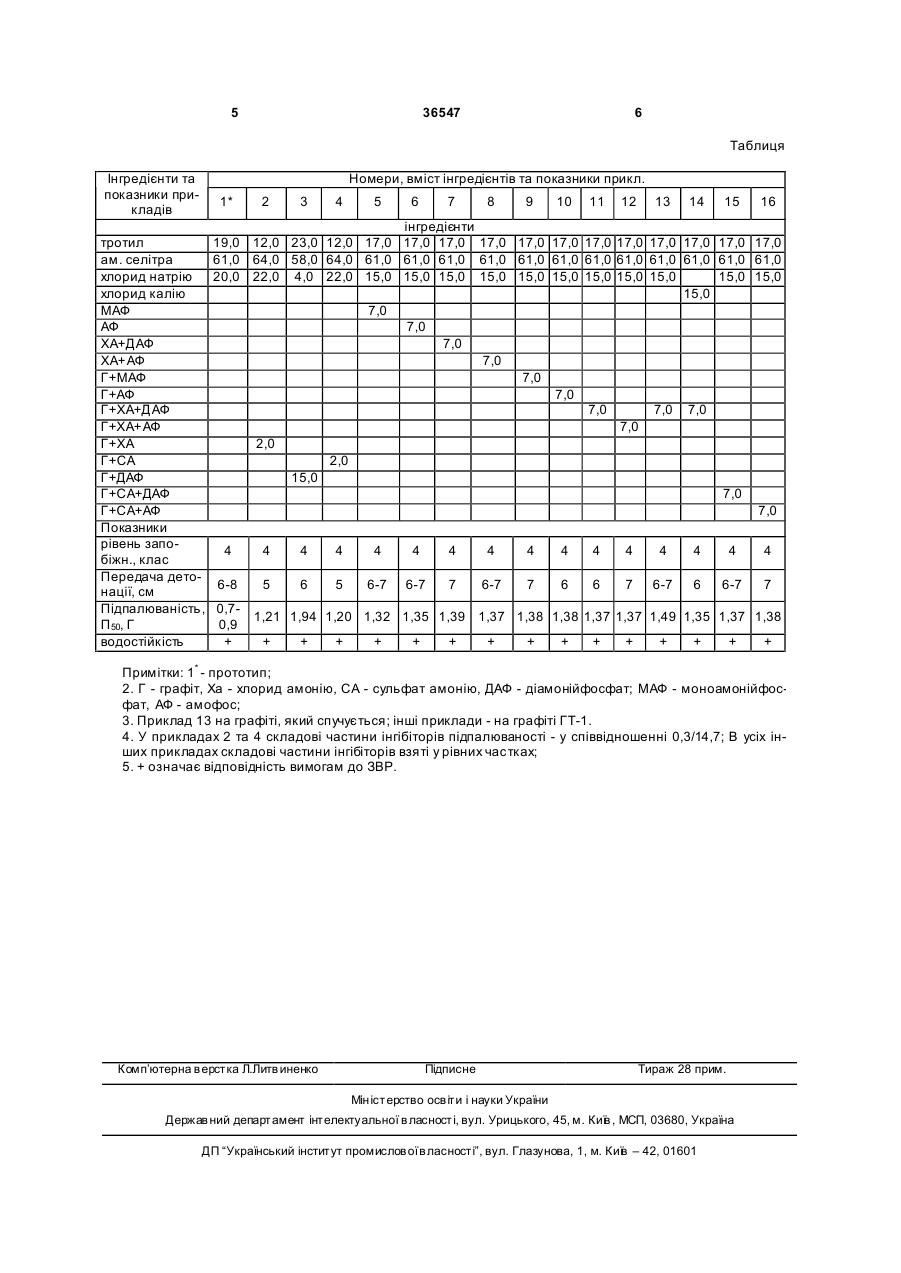

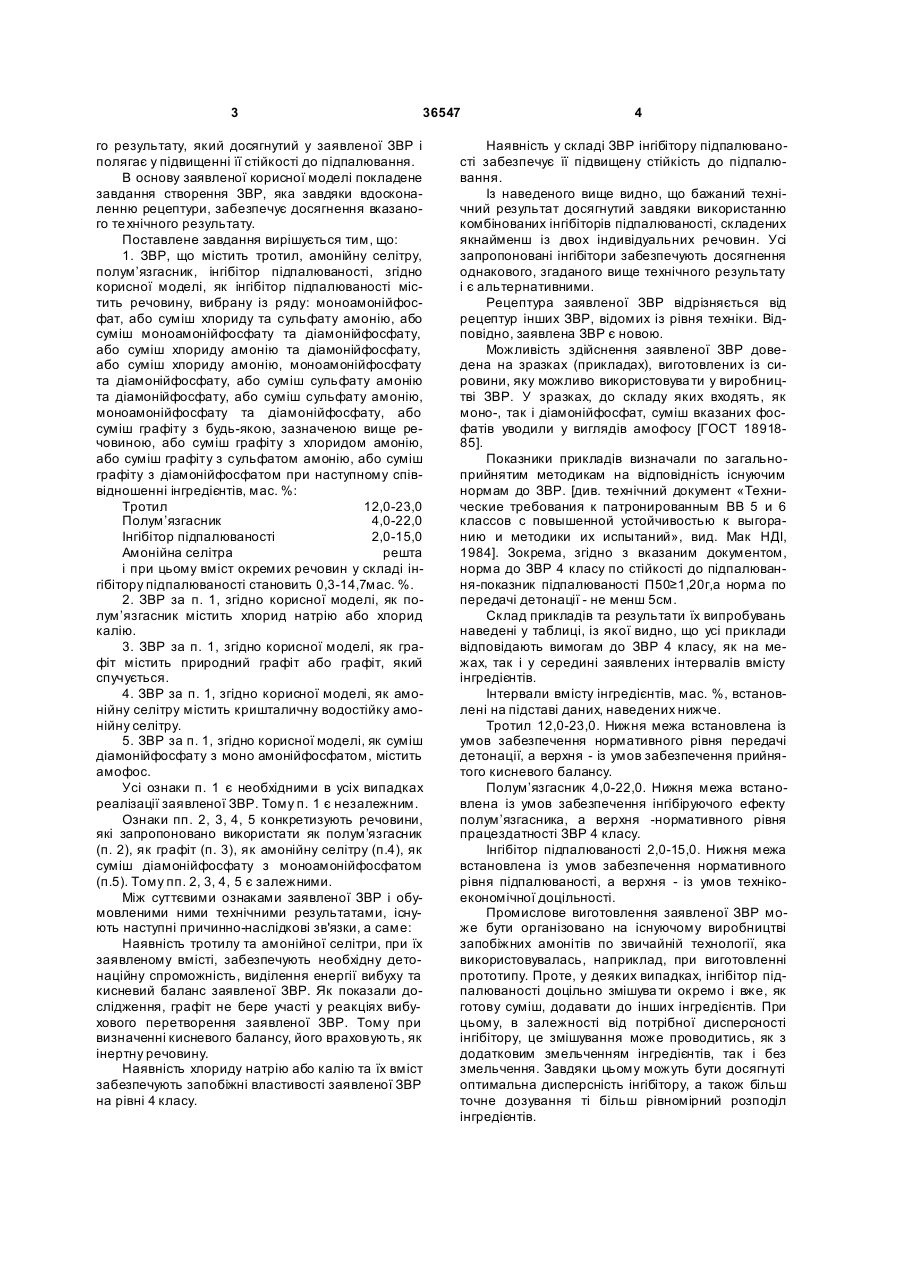

1. Запобіжна вибухова речовина, що містить тротил, амонійну селітру, полум'ягасник, інгібітор підпалюваності, яка відрізняється тим, що як ігібітор підпалюваності містить речовину, вибрану із ряду: моноамонійфосфат або суміш хлориду та сульфату амонію, або суміш моноамонійфосфату та діамонійфосфату, або суміш хлориду амонію та діамонійфосфату, або суміш хлориду амонію, моноамонійфосфату та діамонійфосфату, або суміш сульфату амонію та діамонійфосфату, або суміш сульфату амонію, моноамонійфосфату та діамонійфосфату, або суміш гра фіту з будь-якою зазначеною вище речовиною, або суміш графіту з хлоридом амонію, або суміш графіту з сульфатом амонію, або суміш графіту з діамонійфосфатом U 1 3 36547 го результату, який досягнутий у заявленої ЗВР і полягає у підвищенні її стійкості до підпалювання. В основу заявленої корисної моделі покладене завдання створення ЗВР, яка завдяки вдосконаленню рецептури, забезпечує досягнення вказаного те хнічного результату. Поставлене завдання вирішується тим, що: 1. ЗВР, що містить тротил, амонійну селітру, полум’язгасник, інгібітор підпалюваності, згідно корисної моделі, як інгібітор підпалюваності містить речовину, вибрану із ряду: моноамонійфосфат, або суміш хлориду та сульфату амонію, або суміш моноамонійфосфату та діамонійфосфату, або суміш хлориду амонію та діамонійфосфату, або суміш хлориду амонію, моноамонійфосфату та діамонійфосфату, або суміш сульфату амонію та діамонійфосфату, або суміш сульфату амонію, моноамонійфосфату та діамонійфосфату, або суміш графіту з будь-якою, зазначеною вище речовиною, або суміш графіту з хлоридом амонію, або суміш графіту з сульфатом амонію, або суміш графіту з діамонійфосфатом при наступному співвідношенні інгредієнтів, мас. %: Тротил 12,0-23,0 Полум’язгасник 4,0-22,0 Інгібітор підпалюваності 2,0-15,0 Амонійна селітра решта і при цьому вміст окремих речовин у складі інгібітору підпалюваності становить 0,3-14,7мас. %. 2. ЗВР за п. 1, згідно корисної моделі, як полум’язгасник містить хлорид натрію або хлорид калію. 3. ЗВР за п. 1, згідно корисної моделі, як графіт містить природний графіт або графіт, який спучується. 4. ЗВР за п. 1, згідно корисної моделі, як амонійну селітру містить кришталичну водостійку амонійну селітру. 5. ЗВР за п. 1, згідно корисної моделі, як суміш діамонійфосфату з моно амонійфосфатом, містить амофос. Усі ознаки п. 1 є необхідними в усіх випадках реалізації заявленої ЗВР. Тому п. 1 є незалежним. Ознаки пп. 2, 3, 4, 5 конкретизують речовини, які запропоновано використати як полум’язгасник (п. 2), як графіт (п. 3), як амонійну селітру (п.4), як суміш діамонійфосфату з моноамонійфосфатом (п.5). Тому пп. 2, 3, 4, 5 є залежними. Між суттєвими ознаками заявленої ЗВР і обумовленими ними технічними результатами, існують наступні причинно-наслідкові зв'язки, а саме: Наявність тротилу та амонійної селітри, при їх заявленому вмісті, забезпечують необхідну детонаційну спроможність, виділення енергії вибуху та кисневий баланс заявленої ЗВР. Як показали дослідження, графіт не бере участі у реакціях вибухового перетворення заявленої ЗВР. Тому при визначенні кисневого балансу, його враховують, як інертну речовину. Наявність хлориду натрію або калію та їх вміст забезпечують запобіжні властивості заявленої ЗВР на рівні 4 класу. 4 Наявність у складі ЗВР інгібітору підпалюваності забезпечує її підвищену стійкість до підпалювання. Із наведеного вище видно, що бажаний технічний результат досягнутий завдяки використанню комбінованих інгібіторів підпалюваності, складених якнайменш із двох індивідуальних речовин. Усі запропоновані інгібітори забезпечують досягнення однакового, згаданого вище технічного результату і є альтернативними. Рецептура заявленої ЗВР відрізняється від рецептур інших ЗВР, відомих із рівня техніки. Відповідно, заявлена ЗВР є новою. Можливість здійснення заявленої ЗВР доведена на зразках (прикладах), виготовлених із сировини, яку можливо використовува ти у виробництві ЗВР. У зразках, до складу яких входять, як моно-, так і діамонійфосфат, суміш вказаних фосфатів уводили у виглядів амофосу [ГОСТ 1891885]. Показники прикладів визначали по загальноприйнятим методикам на відповідність існуючим нормам до ЗВР. [див. технічний документ «Технические требования к патронированным ВВ 5 и 6 классов с повышенной устойчивостью к выгоранию и методики их испытаний», вид. Мак НДІ, 1984]. Зокрема, згідно з вказаним документом, норма до ЗВР 4 класу по стійкості до підпалювання-показник підпалюваності П50≥1,20г,а норма по передачі детонації - не менш 5см. Склад прикладів та результати їх випробувань наведені у таблиці, із якої видно, що усі приклади відповідають вимогам до ЗВР 4 класу, як на межах, так і у середині заявлених інтервалів вмісту інгредієнтів. Інтервали вмісту інгредієнтів, мас. %, встановлені на підставі даних, наведених нижче. Тротил 12,0-23,0. Нижня межа встановлена із умов забезпечення нормативного рівня передачі детонації, а верхня - із умов забезпечення прийнятого кисневого балансу. Полум’язгасник 4,0-22,0. Нижня межа встановлена із умов забезпечення інгібіруючого ефекту полум’язгасника, а верхня -нормативного рівня працездатності ЗВР 4 класу. Інгібітор підпалюваності 2,0-15,0. Нижня межа встановлена із умов забезпечення нормативного рівня підпалюваності, а верхня - із умов технікоекономічної доцільності. Промислове виготовлення заявленої ЗВР може бути організовано на існуючому виробництві запобіжних амонітів по звичайній технології, яка використовувалась, наприклад, при виготовленні прототипу. Проте, у деяких випадках, інгібітор підпалюваності доцільно змішува ти окремо і вже, як готову суміш, додавати до інших інгредієнтів. При цьому, в залежності від потрібної дисперсності інгібітору, це змішування може проводитись, як з додатковим змельченням інгредієнтів, так і без змельчення. Завдяки цьому можуть бути досягнуті оптимальна дисперсність інгібітору, а також більш точне дозування ті більш рівномірний розподіл інгредієнтів. 5 36547 6 Таблиця Інгредієнти та показники прикладів Номери, вміст інгредієнтів та показники прикл. 1* тротил ам. ceлітра хлорид натрію хлорид калію МАФ АФ XА+ДАФ XА+АФ Г+МАФ Г+АФ Г+XА+ДАФ Г+XА+АФ Г+ХА Г+CА Г+ДАФ Г+СА+ДАФ Г+СА+АФ Показники рівень запобіжн., клас Передача детонації, см Підпалюваність, П 50, Г водостійкість 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 інгредієнти 19,0 12,0 23,0 12,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 61,0 64,0 58,0 64,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 61,0 20,0 22,0 4,0 22,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 15,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 2,0 2,0 15,0 7,0 7,0 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 6-8 5 6 5 6-7 6-7 7 6-7 7 6 6 7 6-7 6 6-7 7 0,70,9 + 1,21 1,94 1,20 1,32 1,35 1,39 1,37 1,38 1,38 1,37 1,37 1,49 1,35 1,37 1,38 + + + + + + + + + + + + + + + Примітки: 1* - прототип; 2. Г - графіт, Xа - хлорид амонію, СА - сульфат амонію, ДАФ - діамонійфосфат; МАФ - моноамонійфосфат, АФ - амофос; 3. Приклад 13 на графіті, який спучується; інші приклади - на графіті ГТ-1. 4. У прикладах 2 та 4 складові частини інгібіторів підпалюваності - у співвідношенні 0,3/14,7; В усіх інших прикладах складові частини інгібіторів взяті у рівних частках; 5. + означає відповідність вимогам до ЗВР. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
