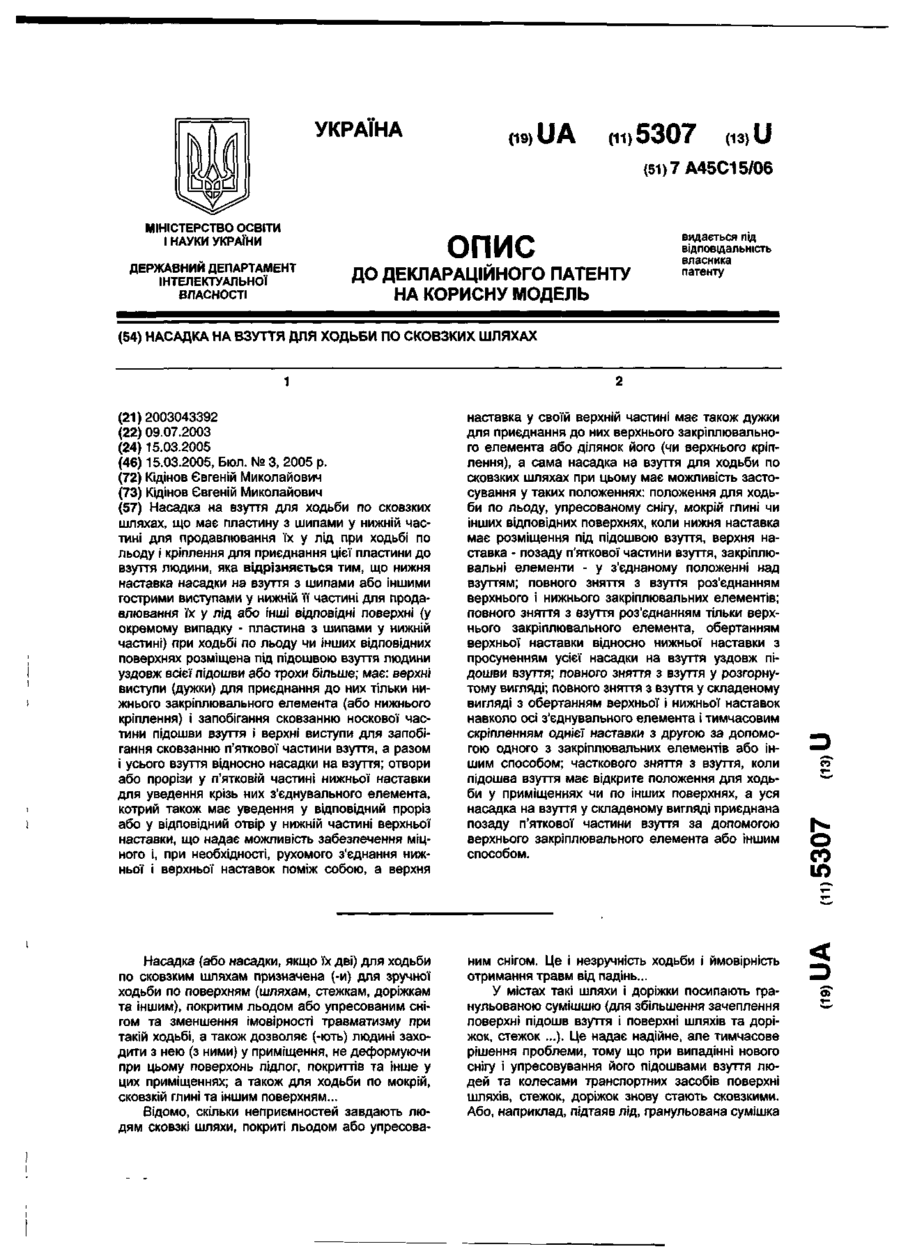

Насадка на взуття для ходьби по сковзких шляхах

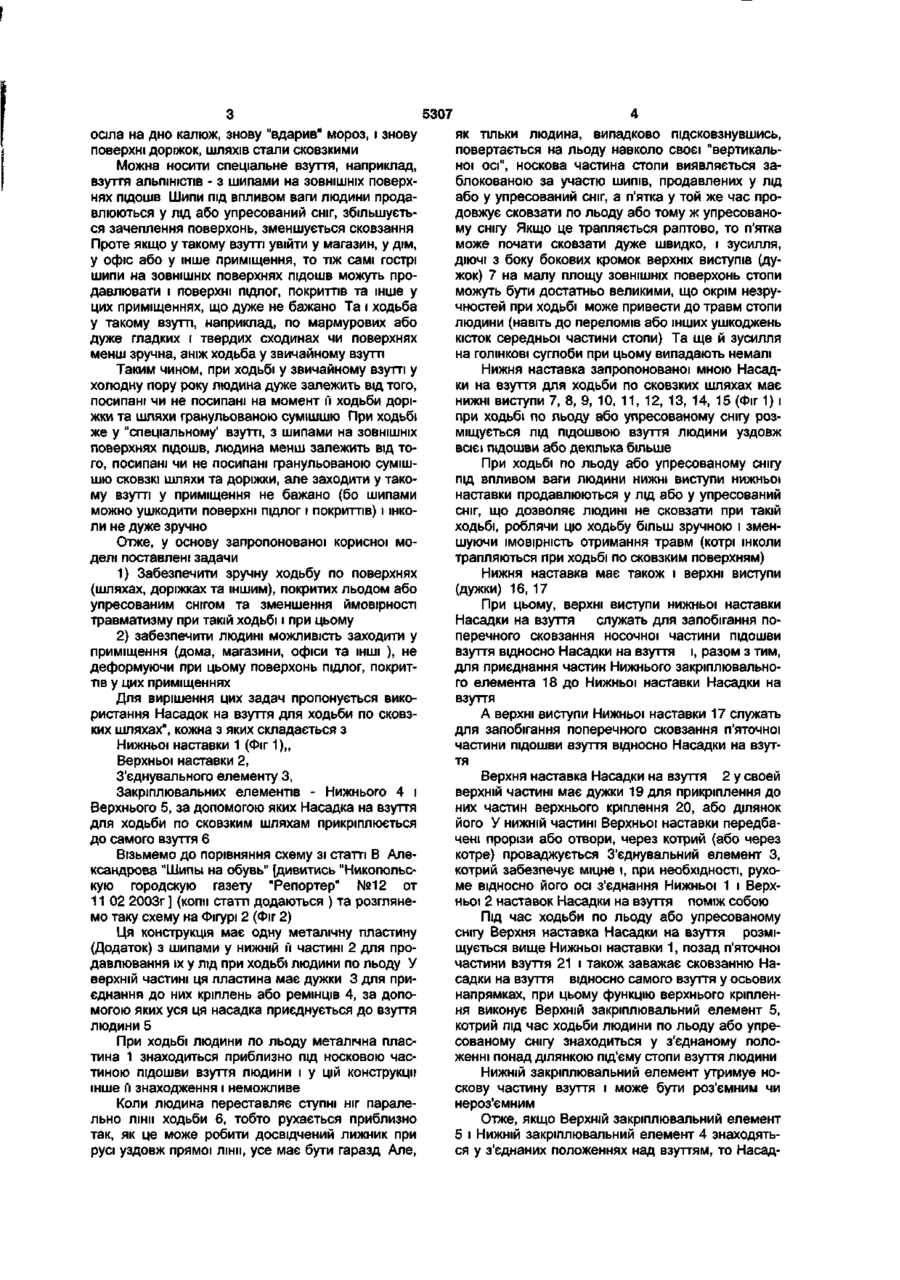

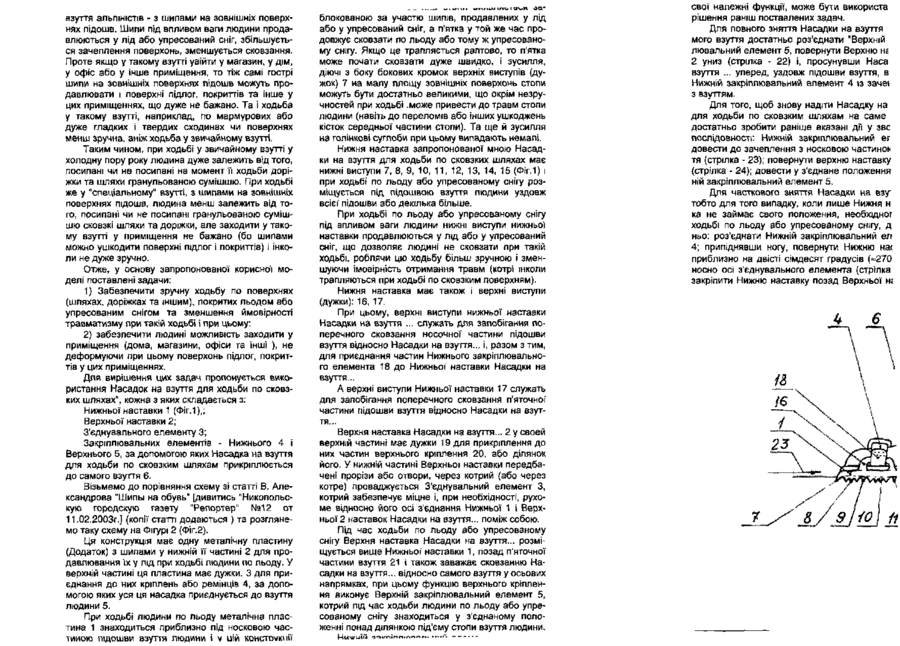

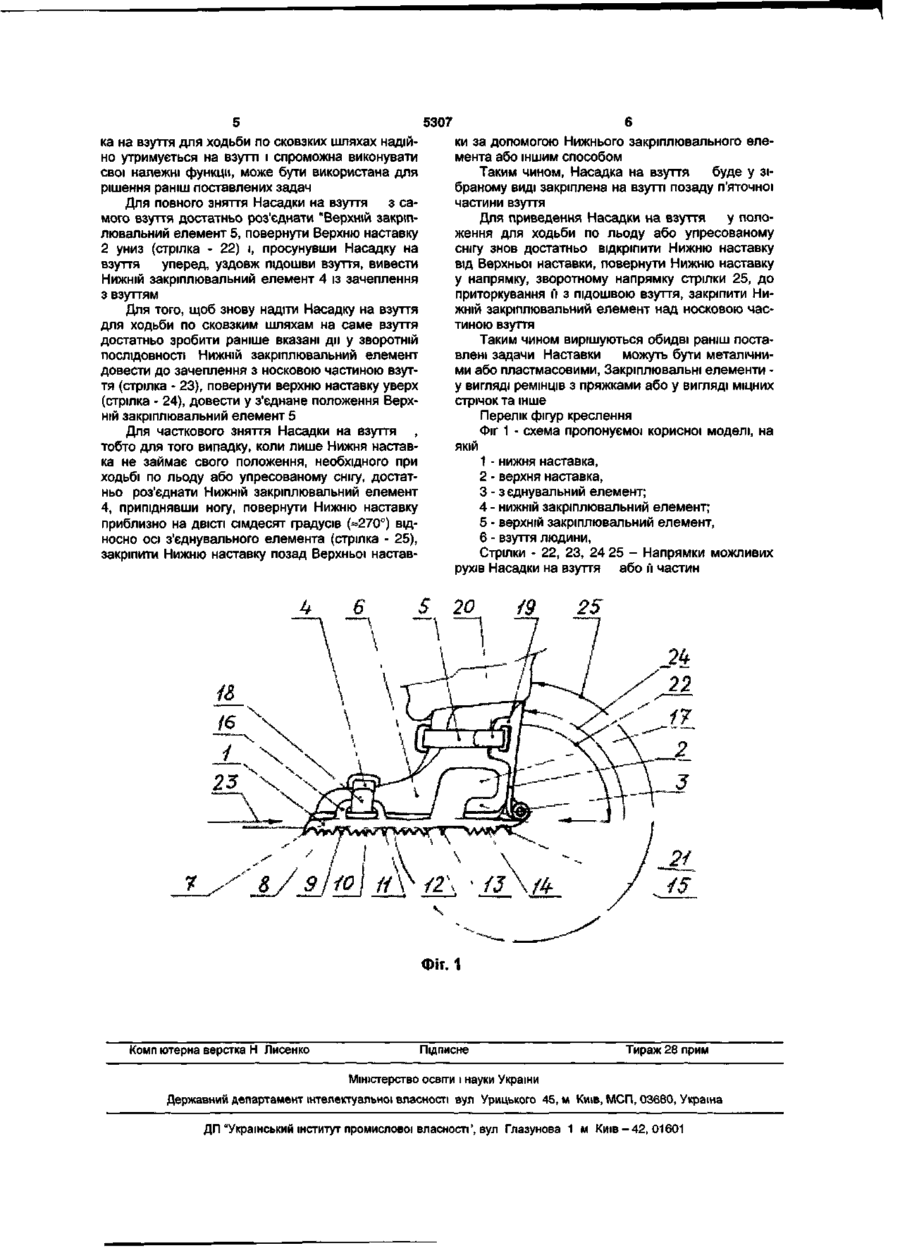

Насадка на взуття для ходьби по сковзких шляхах, що має пластину з шипами у нижній частині для продавлювання їх у лід при ходьбі по льоду і кріплення для приєднання цієї пластини до взуття людини, яка відрізняється тим, що нижня наставка насадки на взуття з шипами або іншими гострими виступами у нижній її частині для продавлювання їх у лід або інші відповідні поверхні (у окремому випадку - пластина з шипами у нижній частині) при ходьбі по льоду чи інших відповідних поверхнях розміщена під підошвою взуття людини уздовж всієї підошви або трохи більше; має: верхні виступи (дужки) для приєднання до них тільки нижнього закріплювального елемента (або нижнього кріплення) і запобігання сковзанню носкової частини підошви взуття і верхні виступи для запобігання сковзанню п'яткової частини взуття, а разом І усього взуття відносно насадки на взуття; отвори або прорізи у п'ятковій частині нижньої наставки для уведення крізь них з'єднувального елемента, котрий також має уведення у відповідний проріз або у відповідний отвір у нижній частині верхньої наставки, що надає можливість забезпечення міцного і, при необхідності, рухомого з'єднання нижньої і верхньої наставок поміж собою, а верхня наставка у своїй верхній частині має також дужки для приєднання до них верхнього закріплювального елемента або ділянок його (чи верхнього кріплення), а сама насадка на взуття для ходьби по сковзких шляхах при цьому має можливість застосування у таких положеннях: положення для ходьби по льоду, упресованому снігу, мокрій глині чи інших відповідних поверхнях, коли нижня наставка має розміщення під підошвою взуття, верхня наставка - позаду п'яткової частини взуття, закріплювальні елементи - у з'єднаному положенні над взуттям; повного зняття з взуття роз'єднанням верхнього і нижнього закріплювальних елементів; повного зняття з взуття роз'єднанням тільки верхнього закріплювального елемента, обертанням верхньої* наставки відносно нижньої* наставки з просуненням усієї насадки на взуття уздовж підошви взуття; повного зняття з взуття у розгорну Насадка (або насадки, якщо їх дві) для ходьби по сковзким шляхам призначена (-и) для зручної ходьби по поверхням (шляхам, стежкам, доріжкам та іншим), покритим льодом або упресованим снігом та зменшення імовірності травматизму при такій ходьбі, а також дозволяє (-ють) людині захо ним снігом. Це і незручність ходьби і ймовірність отримання травм від падінь... У містах такі шляхи і доріжки посипають гранульованою сумішшю (для збільшення зачеплення поверхні підошв взуття і поверхні шляхів та доріжок, стежок ...). Це надає надійне, але тимчасове «iinouum ппобпеми. тому що при випадінні нового тому вигляді; ПОВНОГО ЗНЯТТЯ З взуття у складеному вигляді з обертанням верхньої і нижньої наставок навколо осі з'єднувального елемента і тимчасовим скріпленням однієї наставки з другою за допомогою одного з закріплювальних елементів або іншим способом; часткового зняття з взуття, коли підошва взуття має відкрите положення для ходьби у приміщеннях чи по інших поверхнях, а уся насадка на взуття у складеному вигляді приєднана позаду п'яткової частини взуття за допомогою верхнього закріплювального елемента або іншим способом. 1 О со in ш взуття альпіністів - з шипами на зовнішніх поверхнях підошв. Шипи під впливом ваги людини продавлюються у лід або упресований сніг, збільшується зачеплення поверхонь, зменшується сковзання. Проте якщо у такому взутті увійти у магазин, у дім, у офіс або у інше приміщення, то тіж самі гострі шипи на зовнішніх поверхнях підошв можуть продавлювати і поверхні підлог, покриттів та інше у цих приміщеннях, що дуже не бажано. Та і ходьба у такому взутті, наприклад, по мармурових або дуже гладких і твердих сходинах чи поверхнях менш зручна, аніж ходьба у звичайному взутті. Таким чином, при ходьбі у звичайному взутті у холодну пору року людина дуже залежить від того, посипані чи не посипані на момент її ходьби доріжки та шляхи гранульованою сумішшю. При ходьбі же у "спеціальному" взутті, з шипами на зовнішніх поверхнях підошв, людина менш залежить від того, посипані чи не посипані гранульованою сумішшю сковзкі шляхи та доріжки, але заходити у такому взутті у приміщення не бажано (бо шипами можно ушкодити поверхні підлог і покриттів) і інколи не дуже зручно. Отже, у основу запропонованої корисної моделі поставлені задачи: 1) Забезпечити зручну ходьбу по поверхнях (шляхах, доріжках та іншим), покритих льодом або упресованим снігом та зменшення ймовірності травматизму при такій ходьбі і при цьому: 2) забезпечити людині можливість заходити у приміщення (дома, магазини, офіси та інші ), не деформуючи при цьому поверхонь підлог, покриттів у цих приміщеннях. Для вирішення цих задач пропонується використання Насадок на взуття для ходьби по сковзких шляхах", кожна з яких складається з: Нижньої наставки 1 (ФІг.1),; Верхньої наставки 2; З'єднувального елементу 3; Закріплювальних елементів - Нижнього 4 і Верхнього 5, за допомогою яких Насадка на взуття для ходьби по сковзким шляхам прикріплюється до самого взуття 6Візьмемо до порівняння схему зі статті В. Александрова "Шипы на обувь" [дивитись "Никопольскую городскую газету "Репортер" №12 от 11.02.2003г.] (копії статті додаються ) та розглянемо таку схему на Фігурі 2 (Фіг.2). Ця конструкція має одну металічну пластину (Додаток) з шипами у нижній її частині 2 для продавлювання їх у лід при ходьбі людини по льоду. У верхній частині ця пластина має дужки. З для приєднання до них кріплень або ремінців 4, за допомогою яких уся ця насадка приєднується до взуття людини 5. При ходьбі людини по льоду металічна пластина 1 знаходиться приблизно під носковою частиною підошви взуття людини і у цій КОНСТПУШІЇ блокованою за участю шипів, продавлених у лід або у упресований сніг, а п'ятка у той же час продовжує сковзати по льоду або тому ж упресованому снігу. Якщо це трапляється раптово, то п'ятка може почати сковзати дуже швидко, і зусилля, діючі з боку бокових кромок верхніх виступів (дужок) 7 на малу площу зовнішніх поверхонь стопи можуть бути достатньо великими, що окрім незручностей при ходьбі .може привести до травм стопи людини (навіть до переломів або Інших ушкоджень кісток середньої частини стопи). Та ще й зусилля на голінкові суглоби при цьому випадають немалі. Нижня наставка запропонованої мною Насадки на взуття для ходьби по сковзких шляхах має нижні виступи 7, 8, 9, 10, 11, 12, 13, 14, 15 (Фіг.1) і при ходьбі по льоду або упресованому снігу розміщується під підошвою взуття людини уздовж всієї* підошви або декілька більше. При ходьбі по льоду або упресованому снігу під впливом ваги людини нижні виступи нижньої наставки продавлюються у лід або у упресований сніг, що дозволяє людині не сковзати при такій ходьбі, роблячи цю ходьбу більш зручною і зменшуючи імовірність отримання травм (котрі інколи трапляються при ходьбі по сковзким поверхням). Нижня наставка має також і верхні виступи (дужки): 16, 17. При цьому, верхні виступи нижньої наставки Насадки на взуття ... служать для запобігання поперечного сковзання носочної частини підошви взуття відносно Насадки на взуття... і, разом з тим, для приєднання частин Нижнього закріплювального елемента 18 до Нижньої наставки Насадки на взуття... А верхні виступи Нижньої наставки 17 служать для запобігання поперечного сковзання п'яточноґ частини підошви взуття відносно Насадки на взуття... Верхня наставка Насадки на взуття... 2 у своей верхній частині має дужки 19 для прикріплення до них частин верхнього кріплення 20, або ділянок його. У нижній частині Верхньої наставки передбачені прорізи або отвори, через котрий (або через котре) проваджується З'єднувальний елемент З, котрий забезпечує міцне і, при необхідності, рухоме відносно його осі з'єднання Нижньої 1 і Верхньої 2 наставок Насадки на взуття... поміж собою. Під час ходьби по льоду або упресованому снігу Верхня наставка Насадки на взуття... розміщується вище Нижньої наставки 1, позад пяточної частини взуття 21 і також заважає сковзанню Насадки на взуття... відносно самого взуття у осьових напрямках, при цьому функцію верхнього кріплення виконує Верхній закріплювальний елемент 5, котрий під час ходьби людини по льоду або упресованому снігу знаходиться у з'єднаному положенні понад ділянкою під'єму стопи взуття людини. свої належні функції, може бути використа рішення раніш поставлених задач. Для повного зняття Насадки на взуття мого взуття достатньо роз'єднати "Верхній лювальний елемент 5, повернути Верхню нг 2 униз (стрілка - 22) І, просунувши Наса взуття ... уперед, уздовж підошви взуття, в Нижній закріплювальний елемент 4 із зачеі 3 взуттям. Для того, щоб знову надіти Насадку на для ходьби по сковзким шляхам на саме достатньо зробити раніше вказані дії у зве послідовності: НИЖНІЙ закріплювальний ег довести до зачеплення з носковою частинок тя (стрілка - 23); повернути верхню наставку (стрілка - 24); довести у з'єднане положення ній закріплювальний елемент 5. Для часткового зняття Насадки на взу тобто для того випадку, коли лише Нижня н ка не займає свого положення, необхідног ходьбі по льоду або упресованому снігу, Дньо: роз'єднати Нижній закріплювальний ел 4; припинявши ногу, повернути Нижню на 5307 осіла на дно калюж, знову "вдарив" мороз, і знову поверхні доріжок, шляхів стали сковзкими Можна носити спеціальне взуття, наприклад, взуття альпіністів - з шипами на ЗОВНІШНІХ поверхнях підошв Шипи під впливом ваги людини продавлюються у лід або упресований сніг, збільшується зачеплення поверхонь, зменшується сковзання Проте якщо у такому взутті увійти у магазин, у дім, у офіс або у інше приміщення, то тіж самі гострі шипи на ЗОВНІШНІХ поверхнях підошв можуть продавлювати і поверхні підлог, покриттів та інше у цих приміщеннях, що дуже не бажано Та і ходьба у такому взутті, наприклад, по мармурових або дуже гладких і твердих сходинах чи поверхнях менш зручна, аніж ходьба у звичайному взутті Таким чином, при ходьбі у звичайному взутті у холодну пору року людина дуже залежить від того, посипані чи не посилані на момент її ходьби доріжки та шляхи гранульованою сумішшю При ходьбі же у "спеціальному1 взутті, з шипами на ЗОВНІШНІХ поверхнях підошв, людина менш залежить від того, посипані чи не посипані гранульованою сумішшю сковзкі шляхи та доріжки, але заходити у такому взутті у приміщення не бажано (бо шипами можно ушкодити поверхні підлог і покриттів) і інколи не дуже зручно Отже, у основу запропонованої корисної моделі поставлені задачи 1) Забезпечити зручну ходьбу по поверхнях (шляхах, доріжках та іншим), покритих льодом або упресованим снігом та зменшення ймовірності травматизму при такій ходьбі і при цьому 2) забезпечити людині можливість заходити у приміщення (дома, магазини, офіси та ІНШІ ), не деформуючи при цьому поверхонь підлог, покриттів у цих приміщеннях Для вирішення цих задач пропонується використання Насадок на взуття для ходьби по сковзких шляхах", кожна з яких складається з Нижньої наставки 1 (Фіг 1)„ Верхньої наставки 2, З'єднувального елементу З, Закріплювальних елементів - Нижнього 4 і Верхнього 5, за допомогою яких Насадка на взуття для ходьби по сковзким шляхам прикріплюється до самого взуття 6 Візьмемо до порівняння схему зі статті В Александрова "Шипы на обувь" [дивитись "Никопольскую городскую газету "Репортер" №12 от 11 02 2003г] (копи статті додаються ) та розглянемо таку схему на Фігурі 2 (Фіг 2) Ця конструкція має одну металічну пластину (Додаток) з шипами у нижній її частині 2 для продавлювання їх у лід при ходьбі людини по льоду У верхній частині ця пластина має дужки 3 для приєднання до них кріплень або ремінців 4, за допомогою яких уся ця насадка приєднується до взуття людини 5 При ходьбі людини по льоду металічна пластина 1 знаходиться приблизно під носковою частиною підошви взуття людини і у цій конструкції інше її знаходження і неможливе Коли людина переставляє ступні ніг паралельно лінії ходьби 6, тобто рухається приблизно так, як це може робити досвідчений лижник при русі уздовж прямої лінії, усе має бути гаразд Але, як тільки людина, випадково підсковзнувшись, повертається на льоду навколо своєї "вертикальної осі", носкова частина стопи виявляється заблокованою за участю шипів, продавлених у лід або у упресований сніг, а п'ятка у той же час продовжує сковзати по льоду або тому ж упресованому снігу Якщо це трапляється раптово, то п'ятка може почати сковзати дуже швидко, і зусилля, ДІЮЧІ з боку бокових кромок верхніх виступів (дужок) 7 на малу площу ЗОВНІШНІХ поверхонь стопи можуть бути достатньо великими, що окрім незручностей при ходьбі може привести до травм стопи людини (навіть до переломів або інших ушкоджень кісток середньої частини стопи) Та ще й зусилля на ГОЛІНКОВІ суглоби при цьому випадають немалі Нижня наставка запропонованої мною Насадки на взуття для ходьби по сковзких шляхах має нижні виступи 7, 8, 9, 10, 11, 12, 13, 14, 15 (Фіг 1) і при ходьбі по льоду або упресованому снігу розміщується під підошвою взуття людини уздовж всієї підошви або декілька більше При ходьбі по льоду або упресованому снігу під впливом ваги людини нижні виступи нижньої наставки продавлюються у лід або у упресований сніг, що дозволяє людині не сковзати при такій ходьбі, роблячи цю ходьбу більш зручною і зменшуючи імовірність отримання травм (котрі інколи трапляються при ходьбі по сковзким поверхням) Нижня наставка має також і верхні виступи (дужки) 16, 17 При цьому, верхні виступи нижньої наставки Насадки на взуття служать для запобігання поперечного сковзання носочної частини підошви взуття відносно Насадки на взуття і, разом з тим, для приєднання частин Нижнього закріплювального елемента 18 до Нижньої наставки Насадки на взуття А верхні виступи Нижньої наставки 17 служать для запобігання поперечного сковзання п'яточної частини підошви взуття відносно Насадки на взуття Верхня наставка Насадки на взуття 2 у своей верхній частині має дужки 19 для прикріплення до них частин верхнього кріплення 20, або ділянок його У нижній частині Верхньої наставки передбачені прорізи або отвори, через котрий (або через котре) проваджується З'єднувальний елемент З, котрий забезпечує міцне і, при необхідності, рухоме відносно його осі з'єднання Нижньої 1 і Верхньої 2 наставок Насадки на взуття поміж собою Під час ходьби по льоду або упресованому снігу Верхня наставка Насадки на взуття розміщується вище Нижньої наставки 1, позад п'яточної частини взуття 21 і також заважає сковзанню Насадки на взуття відносно самого взуття у осьових напрямках, при цьому функцію верхнього кріплення виконує Верхній закріплювальний елемент 5, котрий під час ходьби людини по льоду або упресованому снігу знаходиться у з'єднаному положенні понад ділянкою пщ'єму стопи взуття людини Нижній закріплювальний елемент утримує носкову частину взуття і може бути роз'ємним чи нероз'ємним Отже, якщо Верхній закріплювальний елемент 5 і Нижній закріплювальний елемент 4 знаходяться у з'єднаних положеннях над взуттям, то Насад 5307 ка на взуття для ходьби по сковзких шляхах надійно утримується на взутті і спроможна виконувати свої належні функції, може бути використана для рішення раніш поставлених задач Для повного зняття Насадки на взуття з самого взуття достатньо роз'єднати "Верхній закріплювальний елемент 5, повернути Верхню наставку 2 униз (стрілка - 22) і, просунувши Насадку на взуття уперед, уздовж підошви взуття, вивести Нижній закріплювальний елемент 4 із зачеплення 3 взуттям Для того, щоб знову надіти Насадку на взуття для ходьби по сковзким шляхам на саме взуття достатньо зробити раніше вказані дм у зворотній ПОСЛІДОВНОСТІ Нижній закріплювальний елемент довести до зачеплення з носковою частиною взуття (стрілка - 23), повернути верхню наставку уверх (стрілка - 24), довести у з'єднане положення Верхній закріплювальний елемент 5 Для часткового зняття Насадки на взуття , тобто для того випадку, коли лише Нижня наставка не займає свого положення, необхідного при ходьбі по льоду або упресованому снігу, достатньо роз'єднати Нижній закріплювальний елемент 4, припіднявши ногу, повернути Нижню наставку приблизно на ДВІСТІ сімдесят градусів (-270°) відносно осі з'єднувального елемента (стрілка - 25), закріпити Нижню наставку позад Верхньої настав ки за допомогою Нижнього закріплювального елемента або іншим способом Таким чином, Насадка на взуття буде у зібраному виді закріплена на взутті позаду п'яточної частини взуття Для приведення Насадки на взуття у положення для ходьби по льоду або упресованому снігу знов достатньо відкріпити Нижню наставку від Верхньої наставки, повернути Нижню наставку у напрямку, зворотному напрямку стрілки 25, до приторкування її з підошвою взуття, закріпити Нижній закріплювальний елемент над носковою частиною взуття Таким чином вирішуються обидві раніш поставлені задачи Наставки можуть бути металічними або пластмасовими, Закріплювальні елементи у вигляді ремінців з пряжками або у вигляді міцних стрічок та інше Перелік фігур креслення Фіг 1 - схема пропонуємої корисної моделі, на якій 1 - нижня наставка, 2 - верхня наставка, 3 - з єднувальний елемент; 4 - нижній закріплювальний елемент; 5 - верхній закріплювальний елемент, 6 - взуття людини, Стрілки - 22, 23, 24 25 - Напрямки можливих рухів Насадки на взуття або її частин /9 25 Фіг. 1 Комп ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова 1 м К и ї в - 4 2 , 01601
