Машина для подрібнення січки сухих рослинних стебел

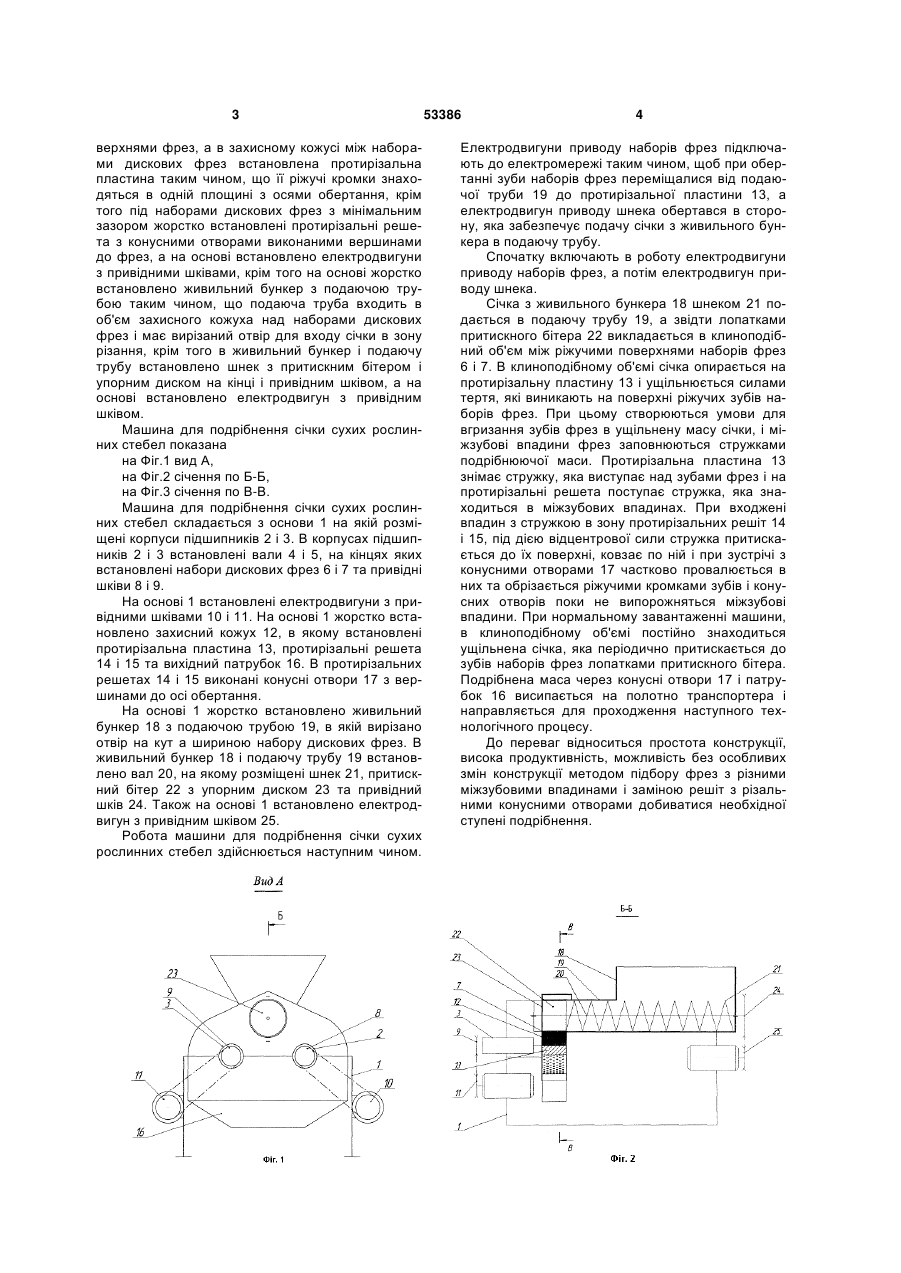

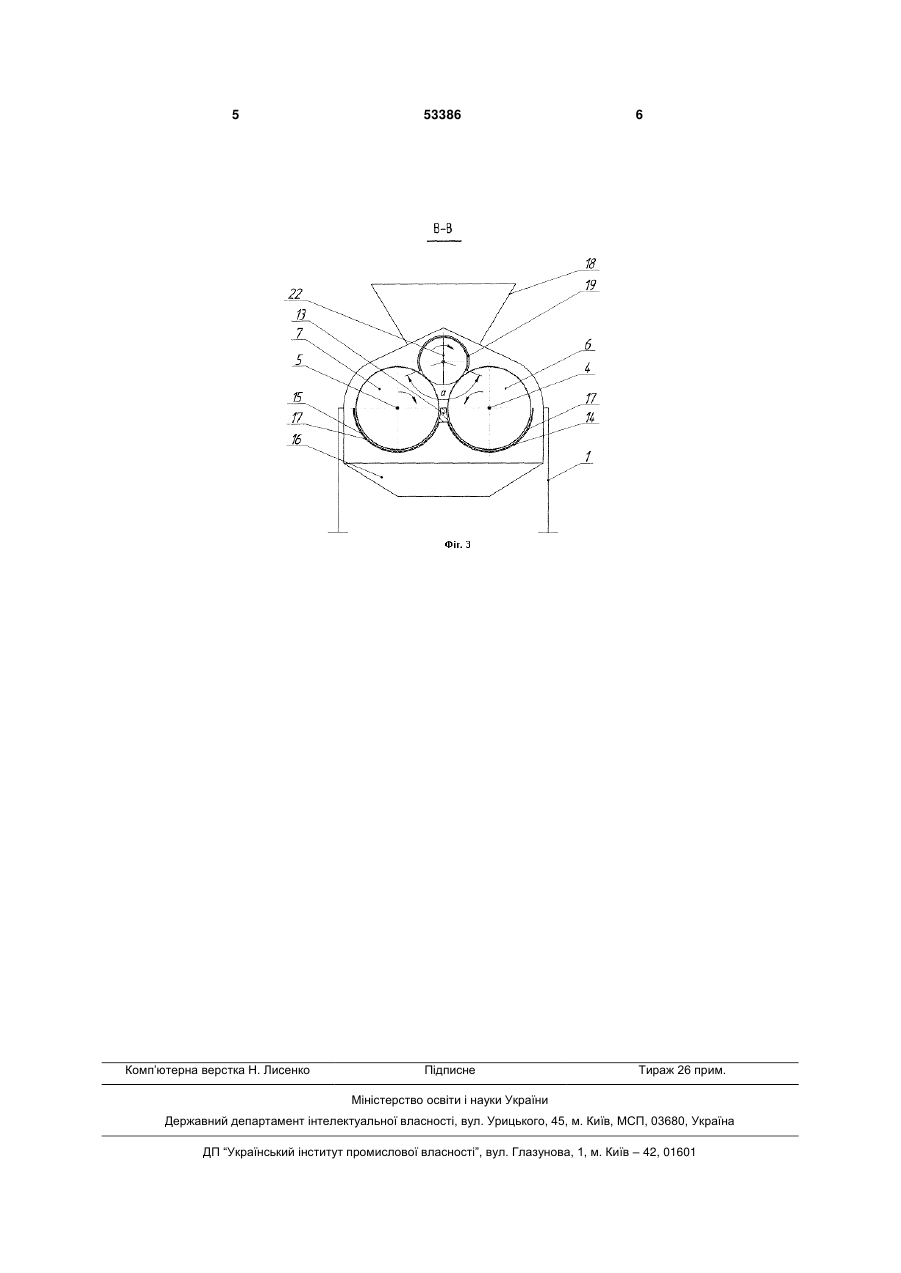

Машина для подрібнення січки сухих рослинних стебел, що виконана у вигляді основи, двох наборів дискових фрез з механізмом приводу, захисного кожуха з протирізальними пластиною і решетами та вихідним патрубком, живильного бункера з подавальною трубою і шнеком з притискним бітером і упорним диском з механізмом приводу, яка відрізняється тим, що на основі встановлено два корпуси підшипників з привідними валами, на кінцях яких розміщені набори дис U 2 (19) 1 3 верхнями фрез, а в захисному кожусі між наборами дискових фрез встановлена протирізальна пластина таким чином, що її ріжучі кромки знаходяться в одній площині з осями обертання, крім того під наборами дискових фрез з мінімальним зазором жорстко встановлені протирізальні решета з конусними отворами виконаними вершинами до фрез, а на основі встановлено електродвигуни з привідними шківами, крім того на основі жорстко встановлено живильний бункер з подаючою трубою таким чином, що подаюча труба входить в об'єм захисного кожуха над наборами дискових фрез і має вирізаний отвір для входу січки в зону різання, крім того в живильний бункер і подаючу трубу встановлено шнек з притискним бітером і упорним диском на кінці і привідним шківом, а на основі встановлено електродвигун з привідним шківом. Машина для подрібнення січки сухих рослинних стебел показана на Фіг.1 вид А, на Фіг.2 січення по Б-Б, на Фіг.3 січення по В-В. Машина для подрібнення січки сухих рослинних стебел складається з основи 1 на якій розміщені корпуси підшипників 2 і 3. В корпусах підшипників 2 і 3 встановлені вали 4 і 5, на кінцях яких встановлені набори дискових фрез 6 і 7 та привідні шківи 8 і 9. На основі 1 встановлені електродвигуни з привідними шківами 10 і 11. На основі 1 жорстко встановлено захисний кожух 12, в якому встановлені протирізальна пластина 13, протирізальні решета 14 і 15 та вихідний патрубок 16. В протирізальних решетах 14 і 15 виконані конусні отвори 17 з вершинами до осі обертання. На основі 1 жорстко встановлено живильний бункер 18 з подаючою трубою 19, в якій вирізано отвір на кут а шириною набору дискових фрез. В живильний бункер 18 і подаючу трубу 19 встановлено вал 20, на якому розміщені шнек 21, притискний бітер 22 з упорним диском 23 та привідний шків 24. Також на основі 1 встановлено електродвигун з привідним шківом 25. Робота машини для подрібнення січки сухих рослинних стебел здійснюється наступним чином. 53386 4 Електродвигуни приводу наборів фрез підключають до електромережі таким чином, щоб при обертанні зуби наборів фрез переміщалися від подаючої труби 19 до протирізальної пластини 13, а електродвигун приводу шнека обертався в сторону, яка забезпечує подачу січки з живильного бункера в подаючу трубу. Спочатку включають в роботу електродвигуни приводу наборів фрез, а потім електродвигун приводу шнека. Січка з живильного бункера 18 шнеком 21 подається в подаючу трубу 19, а звідти лопатками притискного бітера 22 викладається в клиноподібний об'єм між ріжучими поверхнями наборів фрез 6 і 7. В клиноподібному об'ємі січка опирається на протирізальну пластину 13 і ущільнюється силами тертя, які виникають на поверхні ріжучих зубів наборів фрез. При цьому створюються умови для вгризання зубів фрез в ущільнену масу січки, і міжзубові впадини фрез заповнюються стружками подрібнюючої маси. Протирізальна пластина 13 знімає стружку, яка виступає над зубами фрез і на протирізальні решета поступає стружка, яка знаходиться в міжзубових впадинах. При входжені впадин з стружкою в зону протирізальних решіт 14 і 15, під дією відцентрової сили стружка притискається до їх поверхні, ковзає по ній і при зустрічі з конусними отворами 17 частково провалюється в них та обрізається ріжучими кромками зубів і конусних отворів поки не випорожняться міжзубові впадини. При нормальному завантаженні машини, в клиноподібному об'ємі постійно знаходиться ущільнена січка, яка періодично притискається до зубів наборів фрез лопатками притискного бітера. Подрібнена маса через конусні отвори 17 і патрубок 16 висипається на полотно транспортера і направляється для проходження наступного технологічного процесу. До переваг відноситься простота конструкції, висока продуктивність, можливість без особливих змін конструкції методом підбору фрез з різними міжзубовими впадинами і заміною решіт з різальними конусними отворами добиватися необхідної ступені подрібнення. 5 Комп’ютерна верстка Н. Лиcенко 53386 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
