Сівалка-різак прикочених рослин

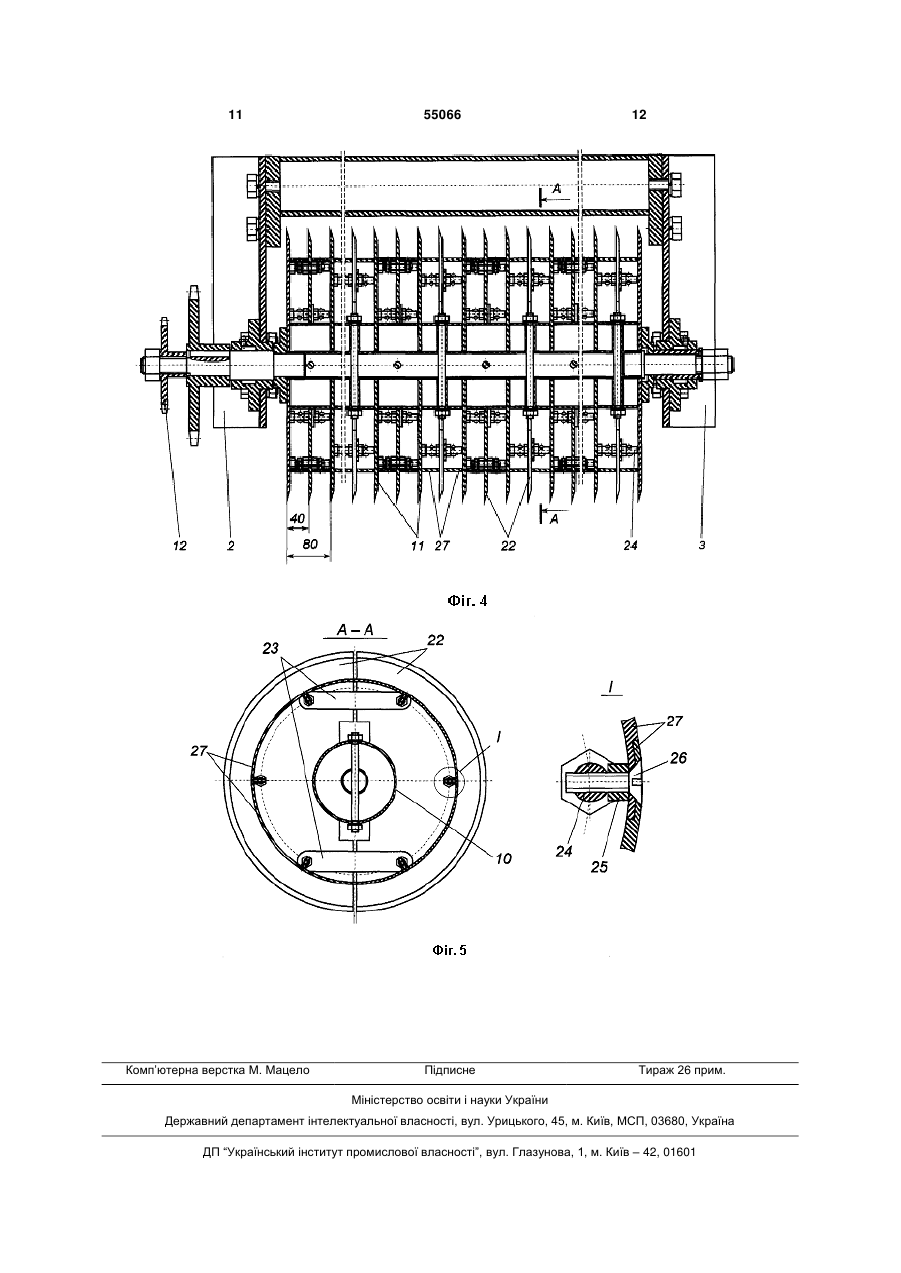

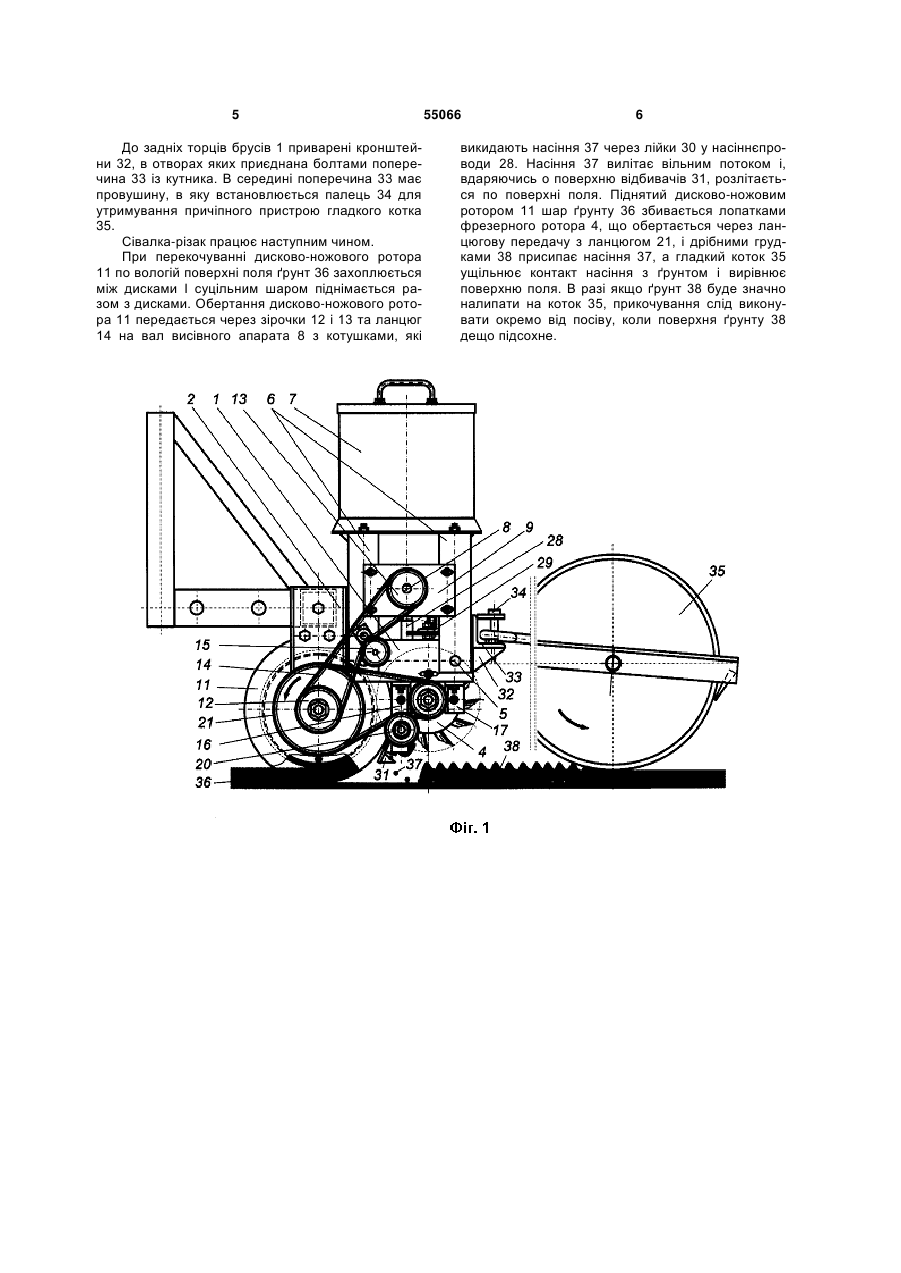

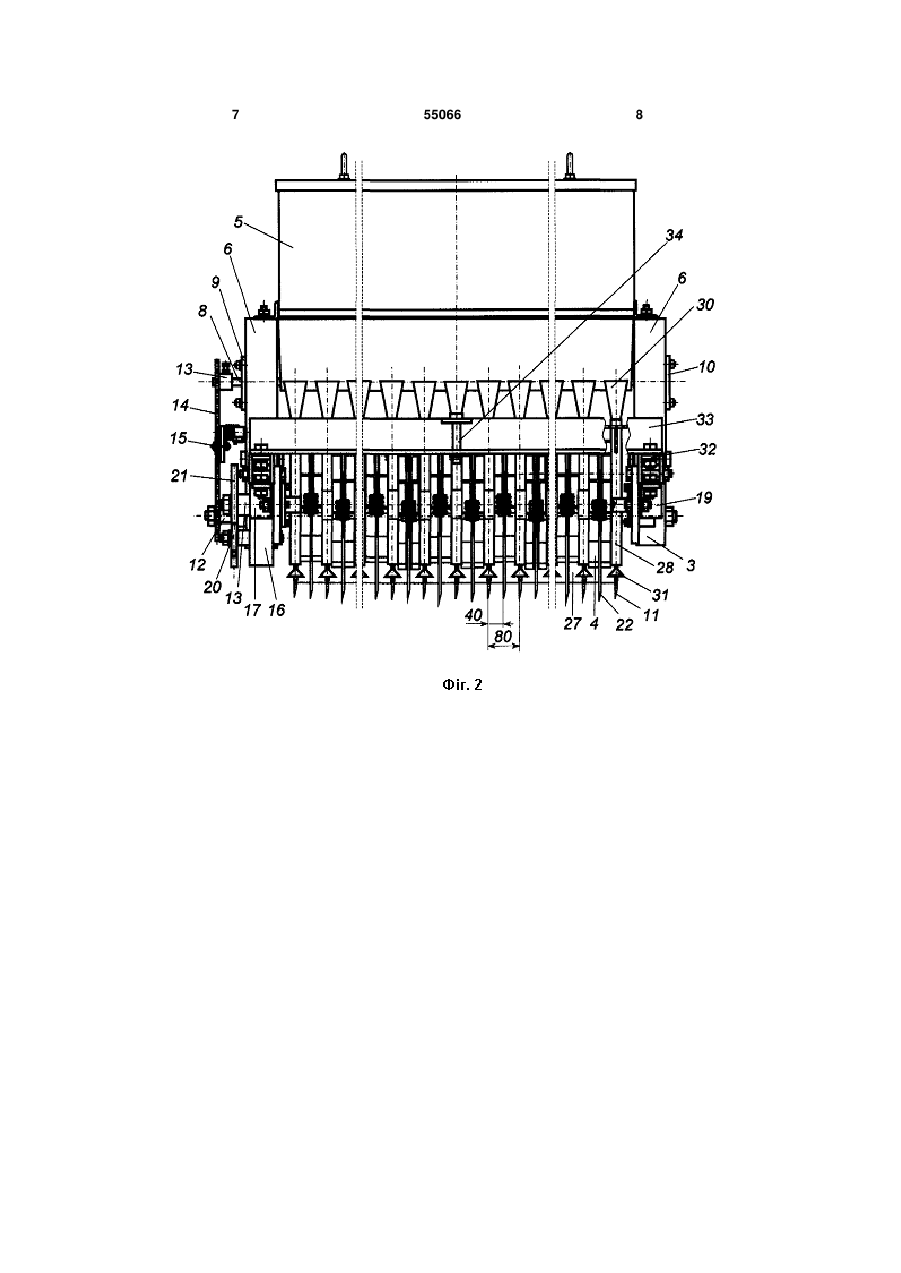

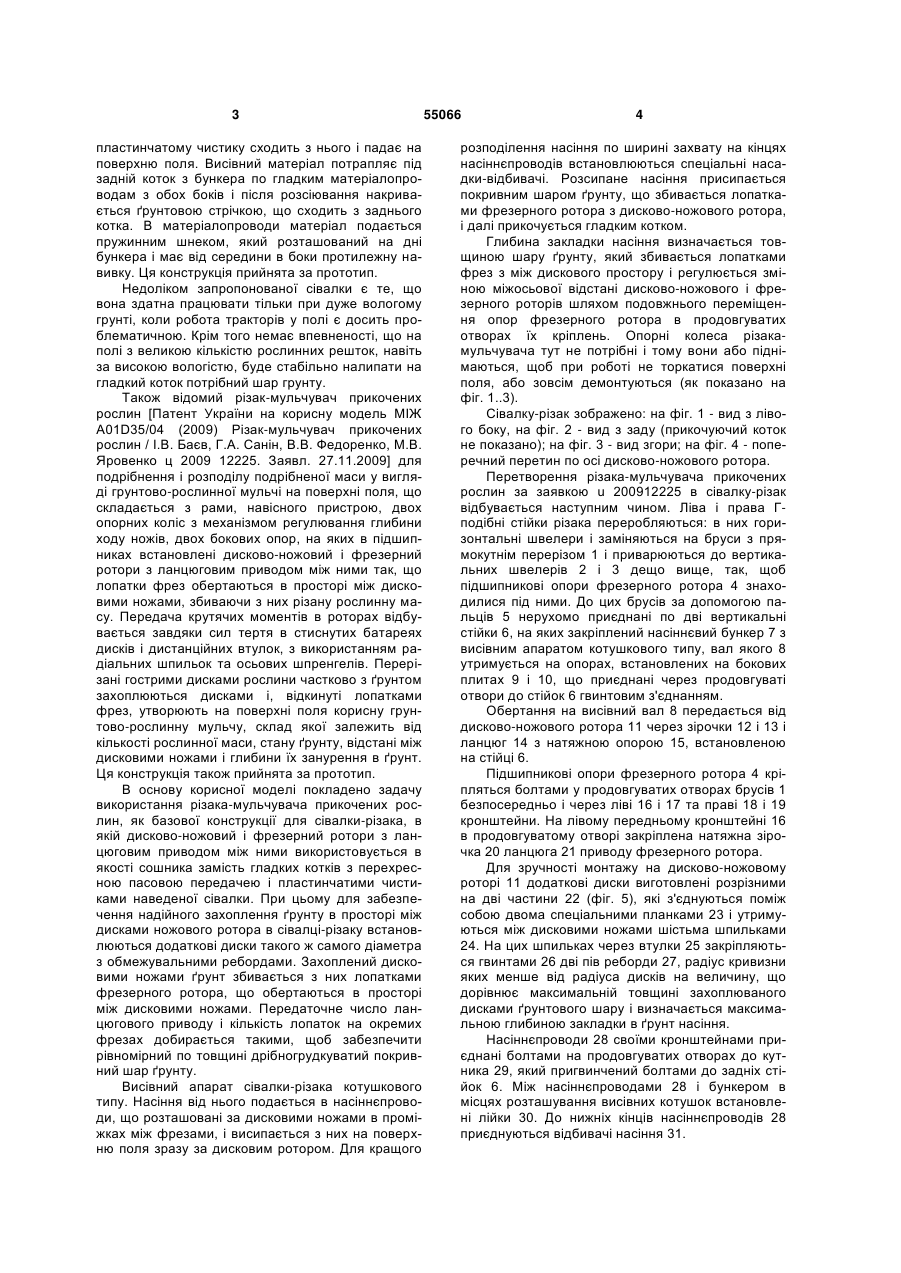

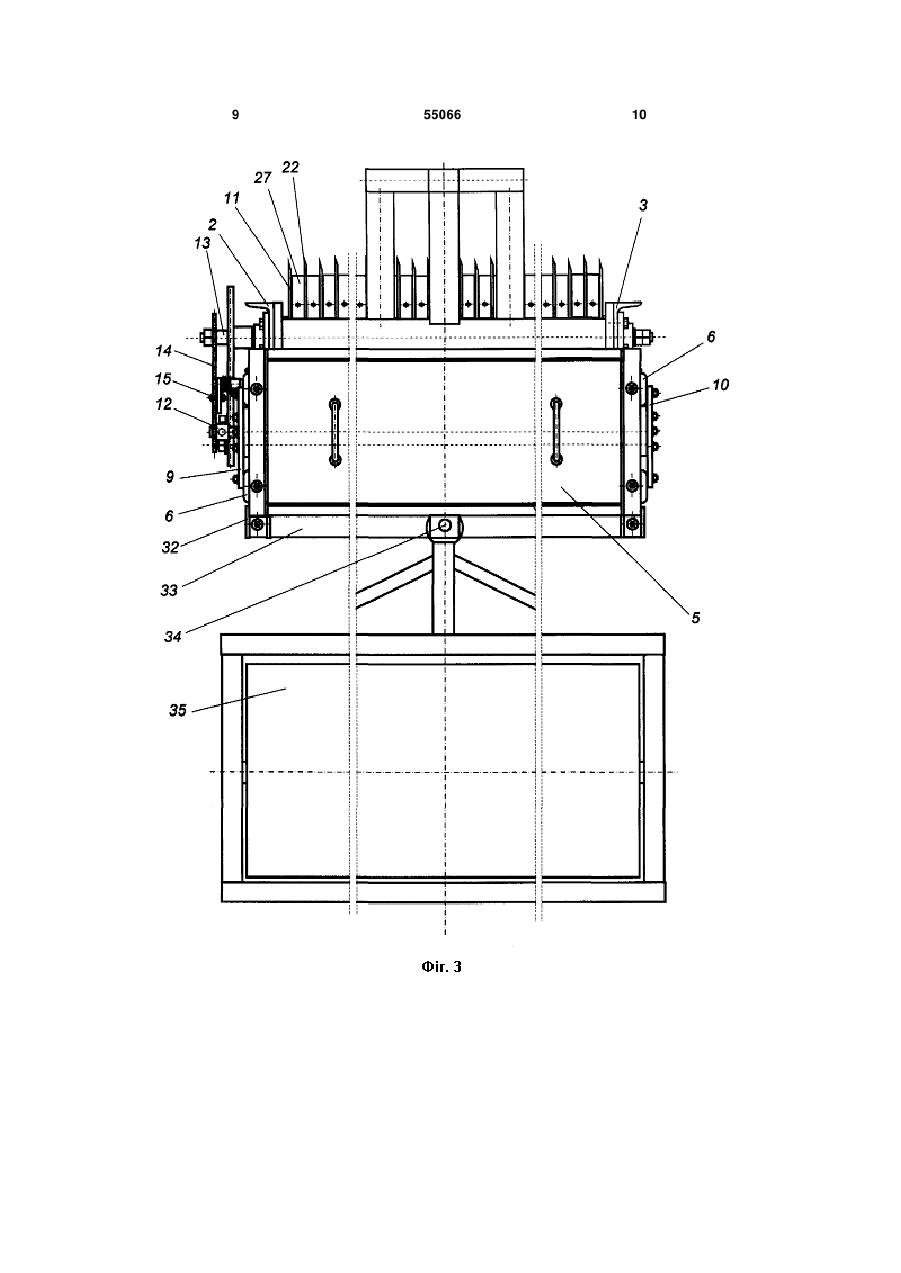

1. Сівалка-різак прикочених рослин з ротаційним сошником, що захоплює і піднімає поверхневий шар ґрунту, під який розкидним способом висівається насіння, яка відрізняється тим, що як сошник використовується дисково-ножовий і фрезерний ротори з ланцюговою передачею, які дисковим ротором захоплюють і піднімають з поверхні суцільний шар ґрунту, а лопатками фрезерного ротора збивають його на поверхню у вигляді дрібногрудкуватого покривного шару. 2. Сівалка-різак за п. 1, яка відрізняється тим, що в просторі між ножовими дисками встановлюються U 2 (19) 1 3 пластинчатому чистику сходить з нього і падає на поверхню поля. Висівний матеріал потрапляє під задній коток з бункера по гладким матеріалопроводам з обох боків і після розсіювання накривається ґрунтовою стрічкою, що сходить з заднього котка. В матеріалопроводи матеріал подається пружинним шнеком, який розташований на дні бункера і має від середини в боки протилежну навивку. Ця конструкція прийнята за прототип. Недоліком запропонованої сівалки є те, що вона здатна працювати тільки при дуже вологому грунті, коли робота тракторів у полі є досить проблематичною. Крім того немає впевненості, що на полі з великою кількістю рослинних решток, навіть за високою вологістю, буде стабільно налипати на гладкий коток потрібний шар грунту. Також відомий різак-мульчувач прикочених рослин [Патент України на корисну модель МІЖ A01D35/04 (2009) Різак-мульчувач прикочених рослин / І.В. Баєв, Г.А. Санін, В.В. Федоренко, М.В. Яровенко ц 2009 12225. Заявл. 27.11.2009] для подрібнення і розподілу подрібненої маси у вигляді грунтово-рослинної мульчі на поверхні поля, що складається з рами, навісного пристрою, двох опорних коліс з механізмом регулювання глибини ходу ножів, двох бокових опор, на яких в підшипниках встановлені дисково-ножовий і фрезерний ротори з ланцюговим приводом між ними так, що лопатки фрез обертаються в просторі між дисковими ножами, збиваючи з них різану рослинну масу. Передача крутячих моментів в роторах відбувається завдяки сил тертя в стиснутих батареях дисків і дистанційних втулок, з використанням радіальних шпильок та осьових шпренгелів. Перерізані гострими дисками рослини частково з ґрунтом захоплюються дисками і, відкинуті лопатками фрез, утворюють на поверхні поля корисну грунтово-рослинну мульчу, склад якої залежить від кількості рослинної маси, стану ґрунту, відстані між дисковими ножами і глибини їх занурення в ґрунт. Ця конструкція також прийнята за прототип. В основу корисної моделі покладено задачу використання різака-мульчувача прикочених рослин, як базової конструкції для сівалки-різака, в якій дисково-ножовий і фрезерний ротори з ланцюговим приводом між ними використовується в якості сошника замість гладких котків з перехресною пасовою передачею і пластинчатими чистиками наведеної сівалки. При цьому для забезпечення надійного захоплення ґрунту в просторі між дисками ножового ротора в сівалці-різаку встановлюються додаткові диски такого ж самого діаметра з обмежувальними ребордами. Захоплений дисковими ножами ґрунт збивається з них лопатками фрезерного ротора, що обертаються в просторі між дисковими ножами. Передаточне число ланцюгового приводу і кількість лопаток на окремих фрезах добирається такими, щоб забезпечити рівномірний по товщині дрібногрудкуватий покривний шар ґрунту. Висівний апарат сівалки-різака котушкового типу. Насіння від нього подається в насіннєпроводи, що розташовані за дисковими ножами в проміжках між фрезами, і висипається з них на поверхню поля зразу за дисковим ротором. Для кращого 55066 4 розподілення насіння по ширині захвату на кінцях насіннєпроводів встановлюються спеціальні насадки-відбивачі. Розсипане насіння присипається покривним шаром ґрунту, що збивається лопатками фрезерного ротора з дисково-ножового ротора, і далі прикочується гладким котком. Глибина закладки насіння визначається товщиною шару ґрунту, який збивається лопатками фрез з між дискового простору і регулюється зміною міжосьової відстані дисково-ножового і фрезерного роторів шляхом подовжнього переміщення опор фрезерного ротора в продовгуватих отворах їх кріплень. Опорні колеса різакамульчувача тут не потрібні і тому вони або піднімаються, щоб при роботі не торкатися поверхні поля, або зовсім демонтуються (як показано на фіг. 1..3). Сівалку-різак зображено: на фіг. 1 - вид з лівого боку, на фіг. 2 - вид з заду (прикочуючий коток не показано); на фіг. 3 - вид згори; на фіг. 4 - поперечний перетин по осі дисково-ножового ротора. Перетворення різака-мульчувача прикочених рослин за заявкою u 200912225 в сівалку-різак відбувається наступним чином. Ліва і права Гподібні стійки різака переробляються: в них горизонтальні швелери і заміняються на бруси з прямокутнім перерізом 1 і приварюються до вертикальних швелерів 2 і 3 дещо вище, так, щоб підшипникові опори фрезерного ротора 4 знаходилися під ними. До цих брусів за допомогою пальців 5 нерухомо приєднані по дві вертикальні стійки 6, на яких закріплений насіннєвий бункер 7 з висівним апаратом котушкового типу, вал якого 8 утримується на опорах, встановлених на бокових плитах 9 і 10, що приєднані через продовгуваті отвори до стійок 6 гвинтовим з'єднанням. Обертання на висівний вал 8 передається від дисково-ножового ротора 11 через зірочки 12 і 13 і ланцюг 14 з натяжною опорою 15, встановленою на стійці 6. Підшипникові опори фрезерного ротора 4 кріпляться болтами у продовгуватих отворах брусів 1 безпосередньо і через ліві 16 і 17 та праві 18 і 19 кронштейни. На лівому передньому кронштейні 16 в продовгуватому отворі закріплена натяжна зірочка 20 ланцюга 21 приводу фрезерного ротора. Для зручності монтажу на дисково-ножовому роторі 11 додаткові диски виготовлені розрізними на дві частини 22 (фіг. 5), які з'єднуються поміж собою двома спеціальними планками 23 і утримуються між дисковими ножами шістьма шпильками 24. На цих шпильках через втулки 25 закріпляються гвинтами 26 дві пів реборди 27, радіус кривизни яких менше від радіуса дисків на величину, що дорівнює максимальній товщині захоплюваного дисками ґрунтового шару і визначається максимальною глибиною закладки в ґрунт насіння. Насіннєпроводи 28 своїми кронштейнами приєднані болтами на продовгуватих отворах до кутника 29, який пригвинчений болтами до задніх стійок 6. Між насіннєпроводами 28 і бункером в місцях розташування висівних котушок встановлені лійки 30. До нижніх кінців насіннєпроводів 28 приєднуються відбивачі насіння 31. 5 До задніх торців брусів 1 приварені кронштейни 32, в отворах яких приєднана болтами поперечина 33 із кутника. В середині поперечина 33 має провушину, в яку встановлюється палець 34 для утримування причіпного пристрою гладкого котка 35. Сівалка-різак працює наступним чином. При перекочуванні дисково-ножового ротора 11 по вологій поверхні поля ґрунт 36 захоплюється між дисками І суцільним шаром піднімається разом з дисками. Обертання дисково-ножового ротора 11 передається через зірочки 12 і 13 та ланцюг 14 на вал висівного апарата 8 з котушками, які 55066 6 викидають насіння 37 через лійки 30 у насіннєпроводи 28. Насіння 37 вилітає вільним потоком і, вдаряючись о поверхню відбивачів 31, розлітається по поверхні поля. Піднятий дисково-ножовим ротором 11 шар ґрунту 36 збивається лопатками фрезерного ротора 4, що обертається через ланцюгову передачу з ланцюгом 21, і дрібними грудками 38 присипає насіння 37, а гладкий коток 35 ущільнює контакт насіння з ґрунтом і вирівнює поверхню поля. В разі якщо ґрунт 38 буде значно налипати на коток 35, прикочування слід виконувати окремо від посіву, коли поверхня ґрунту 38 дещо підсохне. 7 55066 8 9 55066 10 11 Комп’ютерна верстка М. Мацело 55066 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
