Різак-мульчувач прикочених рослин

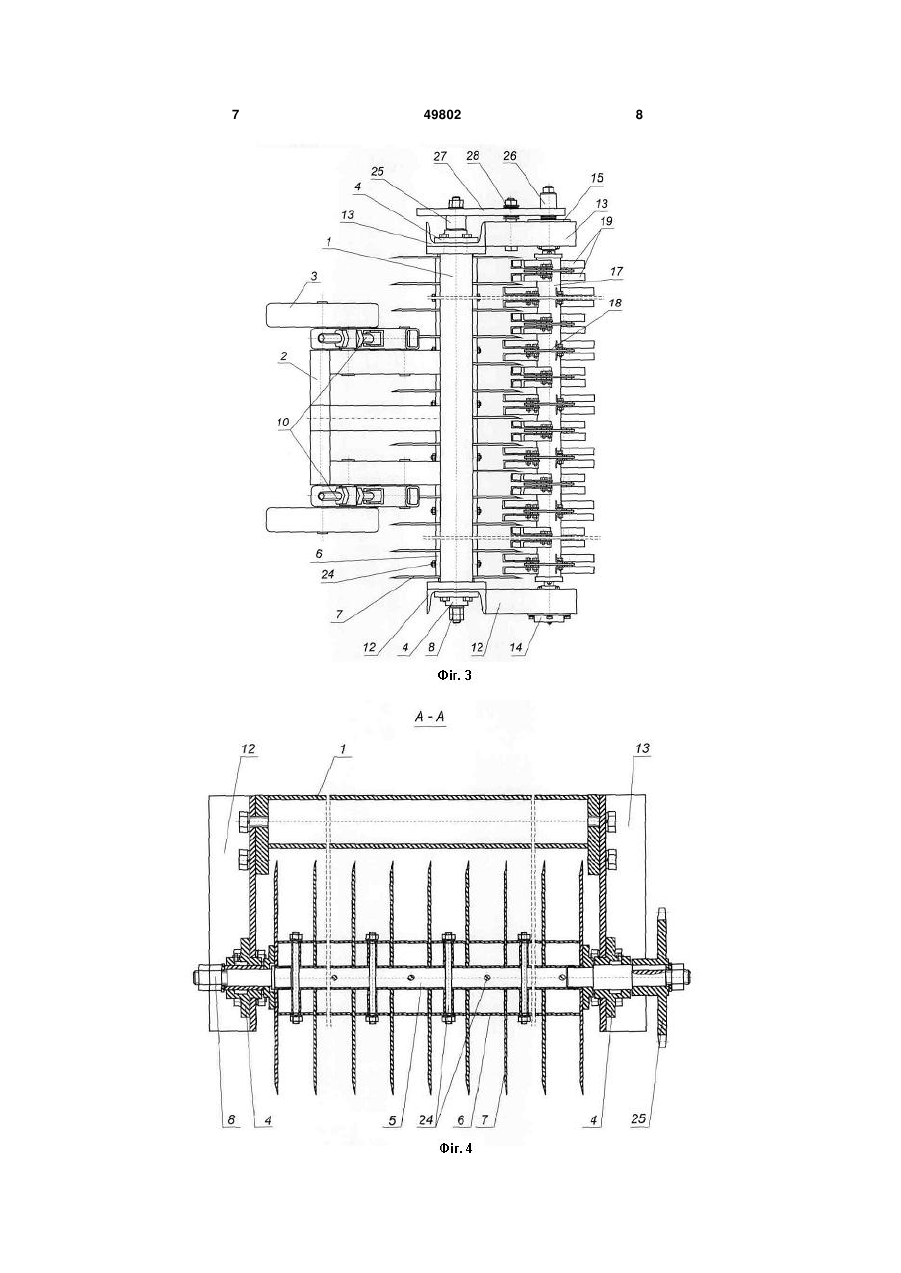

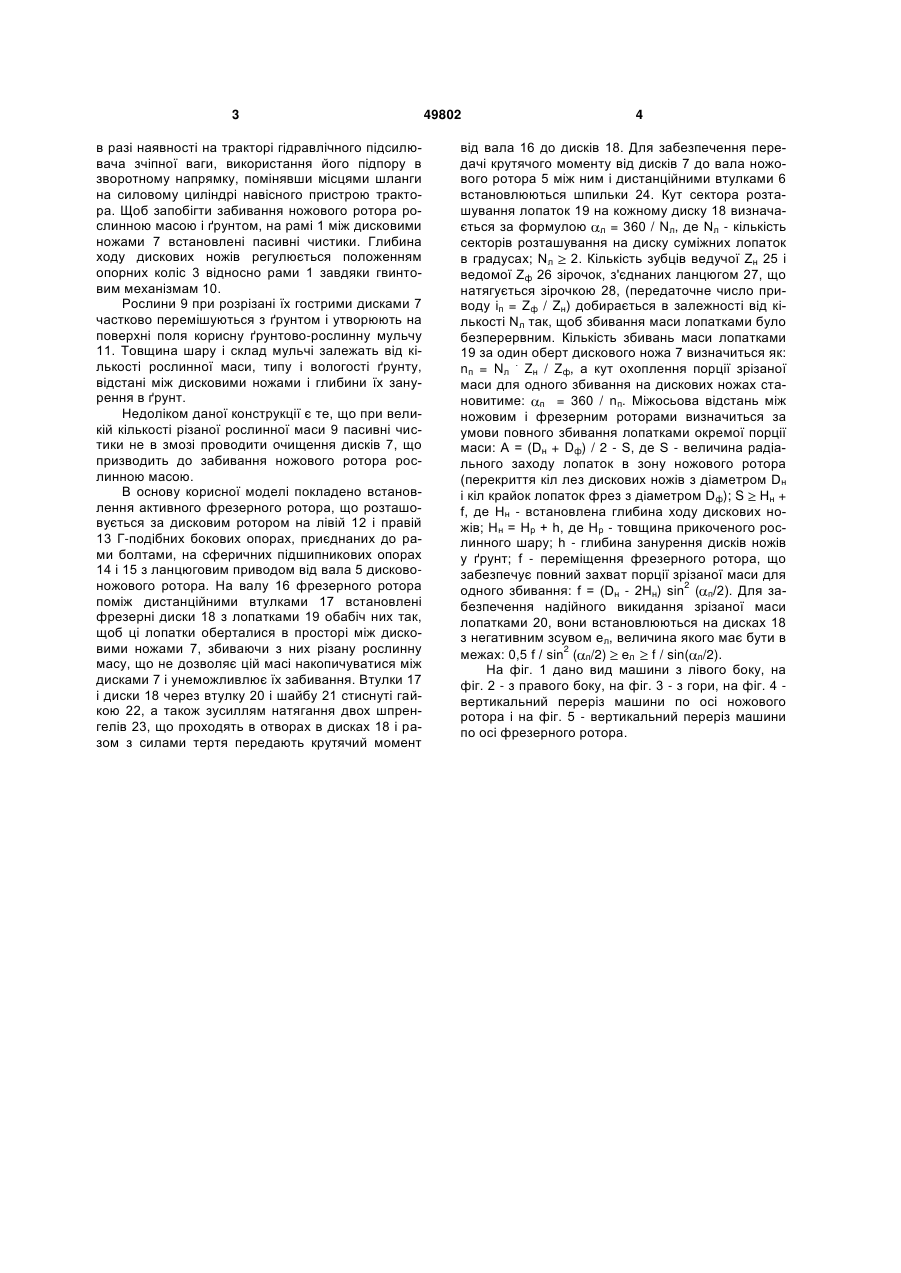

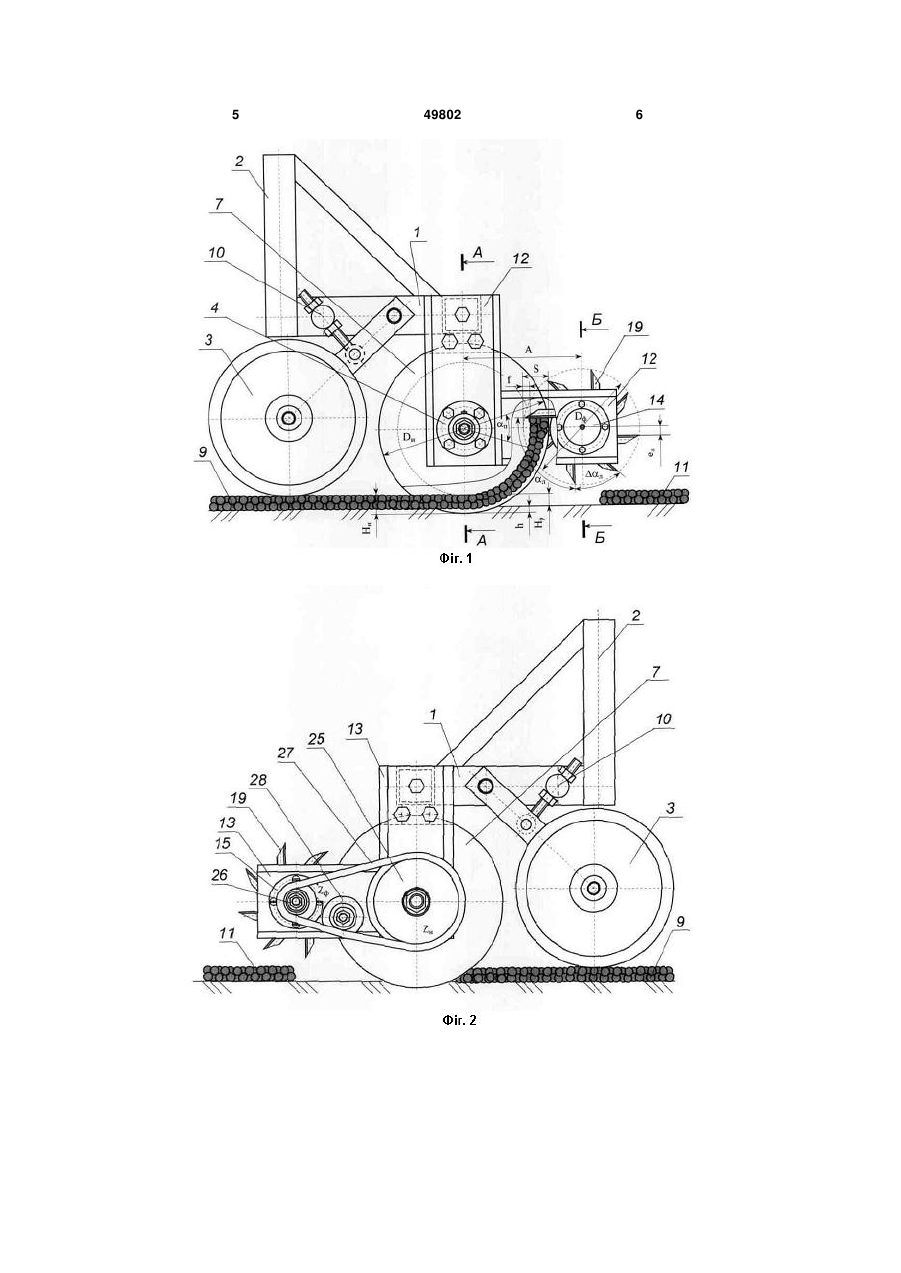

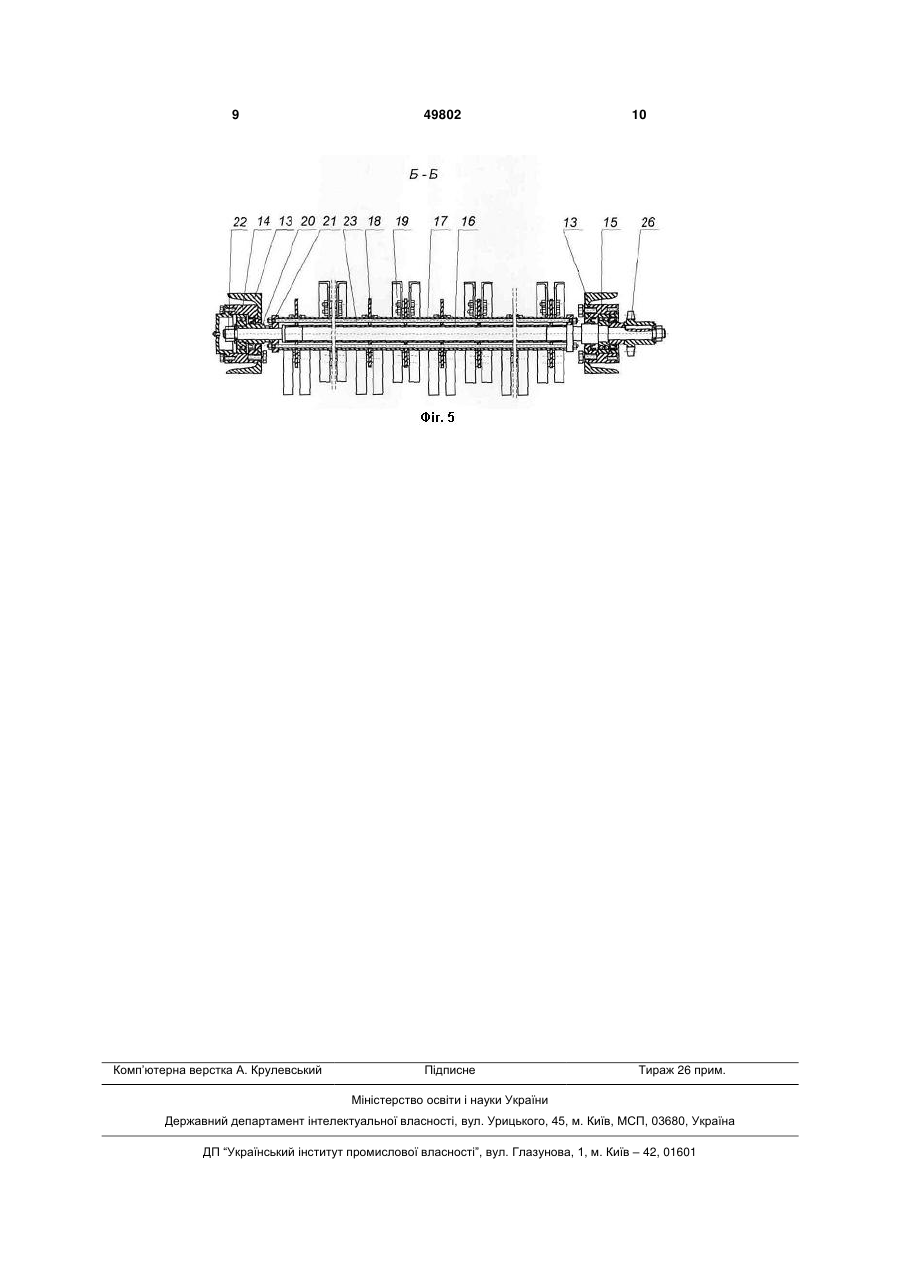

1. Різак-мульчувач прикочених рослин для розрізання вкладених в одному (прямому чи протилежному) напрямку на поверхні поля рослин шляхом його руху перпендикулярно цьому напрямку, що має пасивний багатодисковий ножовий ротор з горизонтальною віссю, встановлений у втулках на рамі з навісним пристроєм і опорними колесами, який відрізняється тим, що має встановлений за дисковим ножовим ротором і пов'язаний з ним ланцюговим приводом фрезерний ро U 2 (19) 1 3 в разі наявності на тракторі гідравлічного підсилювача зчіпної ваги, використання його підпору в зворотному напрямку, помінявши місцями шланги на силовому циліндрі навісного пристрою трактора. Щоб запобігти забивання ножового ротора рослинною масою і ґрунтом, на рамі 1 між дисковими ножами 7 встановлені пасивні чистики. Глибина ходу дискових ножів регулюється положенням опорних коліс 3 відносно рами 1 завдяки гвинтовим механізмам 10. Рослини 9 при розрізані їх гострими дисками 7 частково перемішуються з ґрунтом і утворюють на поверхні поля корисну ґрунтово-рослинну мульчу 11. Товщина шару і склад мульчі залежать від кількості рослинної маси, типу і вологості ґрунту, відстані між дисковими ножами і глибини їх занурення в ґрунт. Недоліком даної конструкції є те, що при великій кількості різаної рослинної маси 9 пасивні чистики не в змозі проводити очищення дисків 7, що призводить до забивання ножового ротора рослинною масою. В основу корисної моделі покладено встановлення активного фрезерного ротора, що розташовується за дисковим ротором на лівій 12 і правій 13 Г-подібних бокових опорах, приєднаних до рами болтами, на сферичних підшипникових опорах 14 і 15 з ланцюговим приводом від вала 5 дисковоножового ротора. На валу 16 фрезерного ротора поміж дистанційними втулками 17 встановлені фрезерні диски 18 з лопатками 19 обабіч них так, щоб ці лопатки оберталися в просторі між дисковими ножами 7, збиваючи з них різану рослинну масу, що не дозволяє цій масі накопичуватися між дисками 7 і унеможливлює їх забивання. Втулки 17 і диски 18 через втулку 20 і шайбу 21 стиснуті гайкою 22, а також зусиллям натягання двох шпренгелів 23, що проходять в отворах в дисках 18 і разом з силами тертя передають крутячий момент 49802 4 від вала 16 до дисків 18. Для забезпечення передачі крутячого моменту від дисків 7 до вала ножового ротора 5 між ним і дистанційними втулками 6 встановлюються шпильки 24. Кут сектора розташування лопаток 19 на кожному диску 18 визначається за формулою л = 360 / Nл, де Nл - кількість секторів розташування на диску суміжних лопаток в градусах; Nл 2. Кількість зубців ведучої Zн 25 і ведомої Zф 26 зірочок, з'єднаних ланцюгом 27, що натягується зірочкою 28, (передаточне число приводу iп = Zф / Zн) добирається в залежності від кількості Nл так, щоб збивання маси лопатками було безперервним. Кількість збивань маси лопатками 19 за один оберт дискового ножа 7 визначиться як: nп = Nл . Zн / Zф, а кут охоплення порції зрізаної маси для одного збивання на дискових ножах становитиме: п = 360 / nп. Міжосьова відстань між ножовим і фрезерним роторами визначиться за умови повного збивання лопатками окремої порції маси: А = (Dн + Dф) / 2 - S, де S - величина радіального заходу лопаток в зону ножового ротора (перекриття кіл лез дискових ножів з діаметром Dн і кіл крайок лопаток фрез з діаметром Dф); S Нн + f, де Нн - встановлена глибина ходу дискових ножів; Нн = Нр + h, де Нр - товщина прикоченого рослинного шару; h - глибина занурення дисків ножів у ґрунт; f - переміщення фрезерного ротора, що забезпечує повний захват порції зрізаної маси для одного збивання: f = (Dн - 2Нн) sin2 ( п/2). Для забезпечення надійного викидання зрізаної маси лопатками 20, вони встановлюються на дисках 18 з негативним зсувом ел, величина якого має бути в межах: 0,5 f / sin2 ( п/2) ел f / sin( п/2). На фіг. 1 дано вид машини з лівого боку, на фіг. 2 - з правого боку, на фіг. 3 - з гори, на фіг. 4 вертикальний переріз машини по осі ножового ротора і на фіг. 5 - вертикальний переріз машини по осі фрезерного ротора. 5 49802 6 7 49802 8 9 Комп’ютерна верстка А. Крулевський 49802 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
