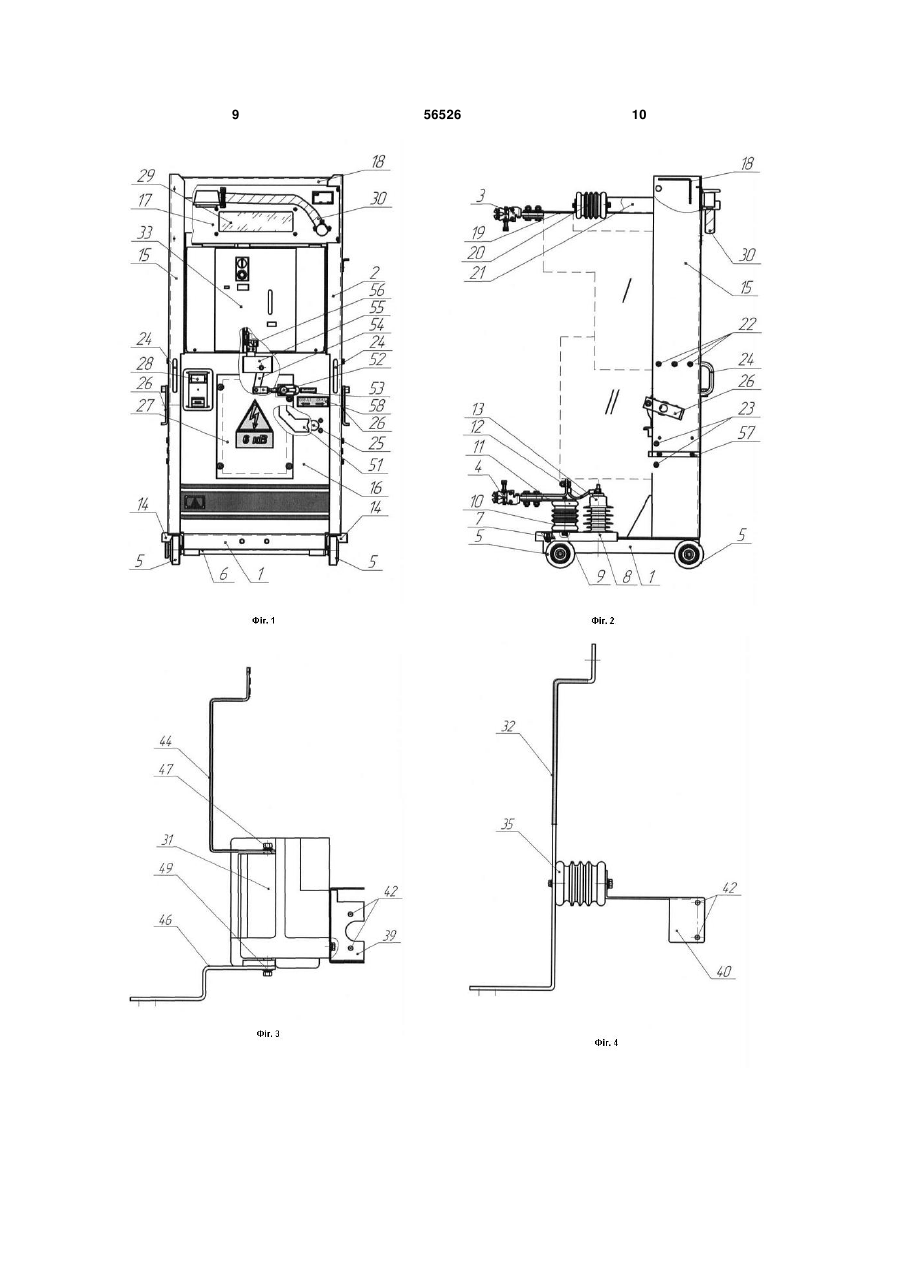

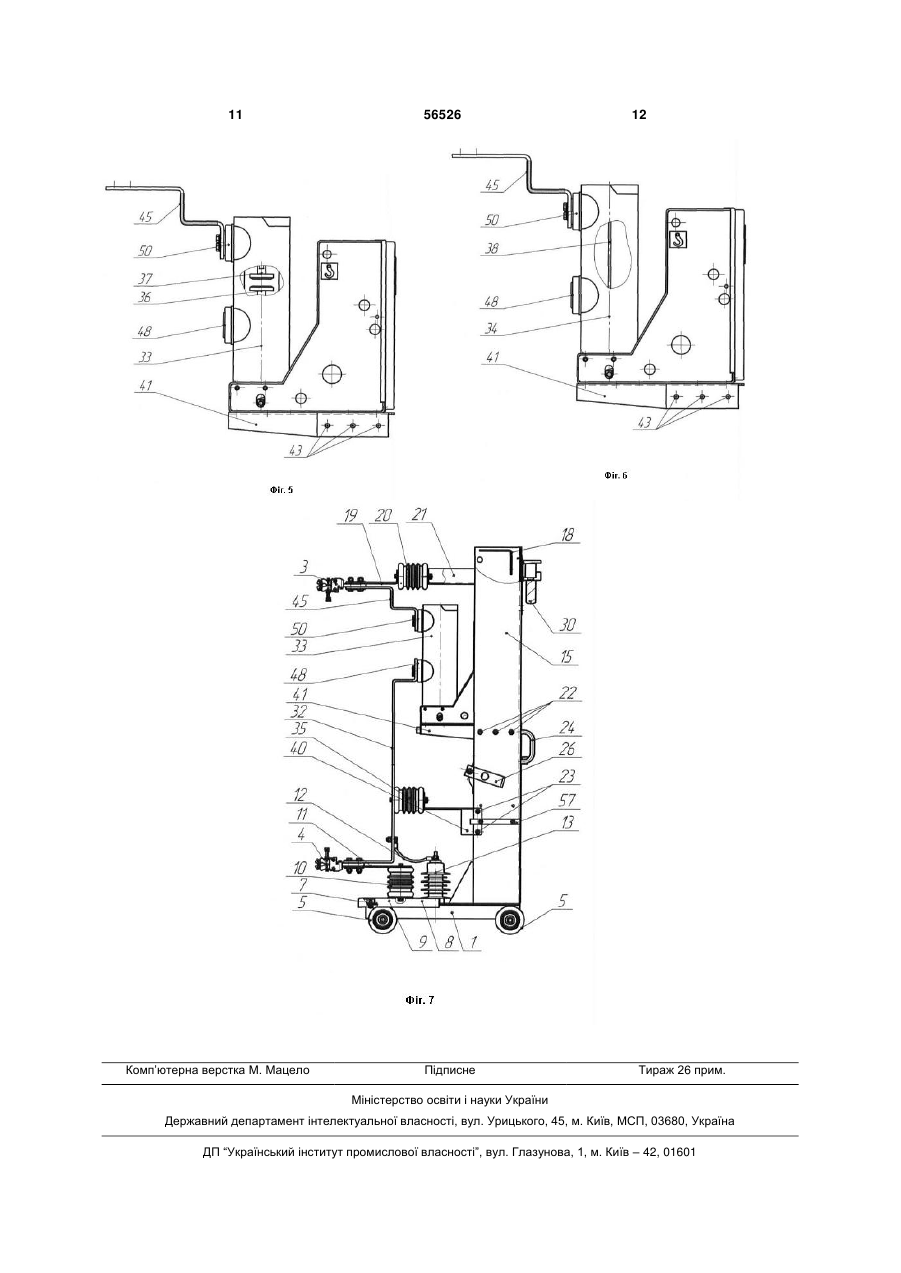

Викотний елемент комплектного розподільного пристрою

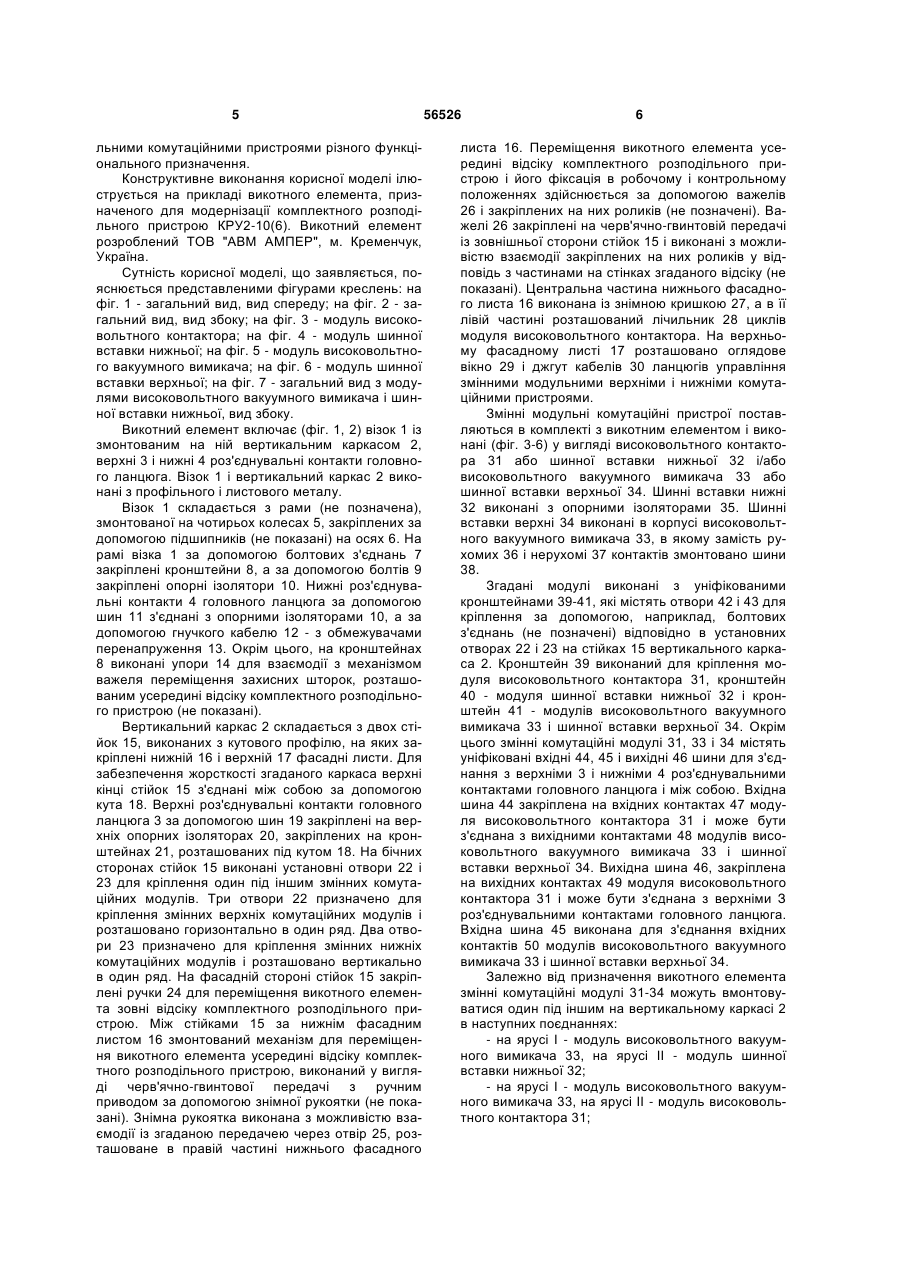

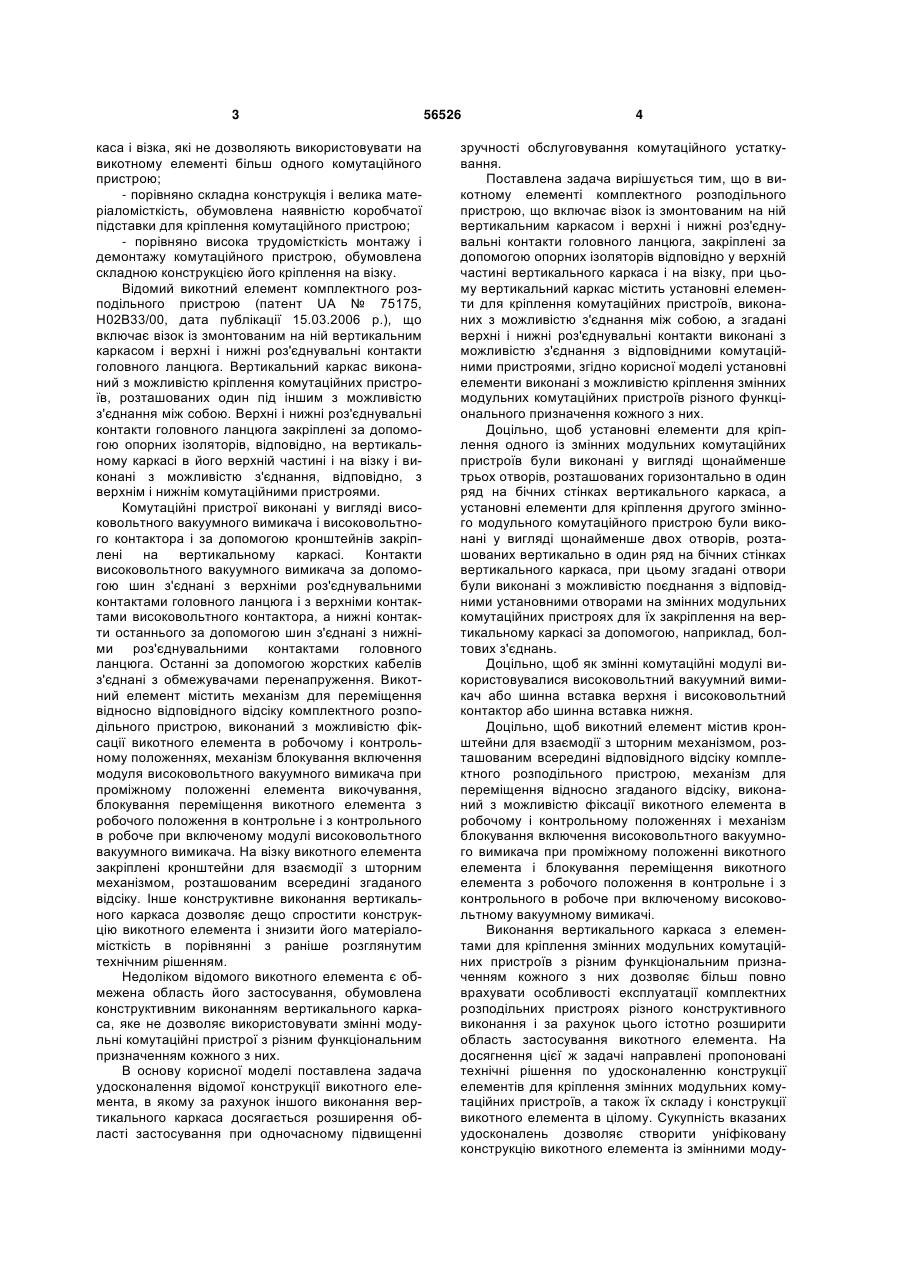

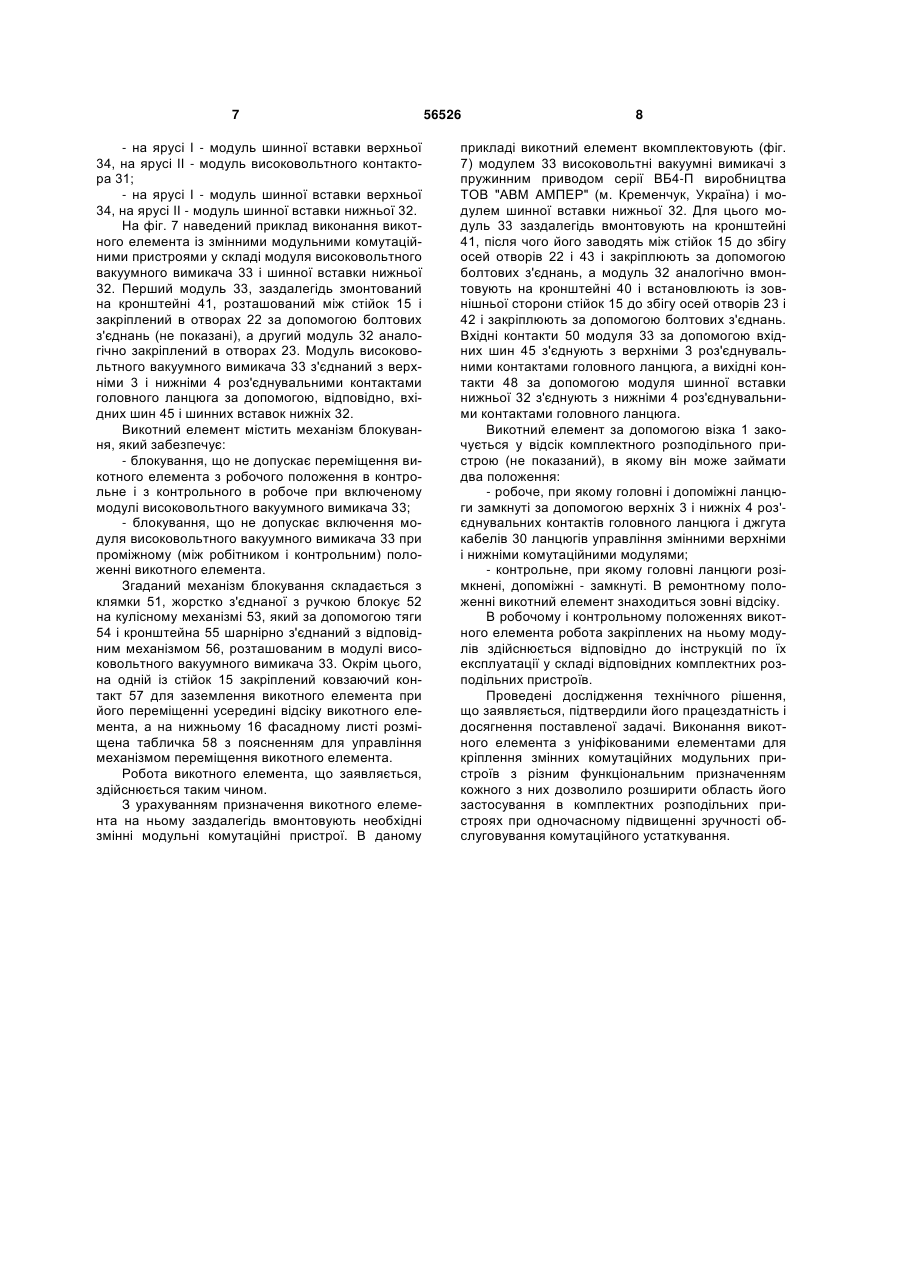

1. Викотний елемент комплектного розподільного пристрою, що включає візок із змонтованим на ньому вертикальним каркасом і верхні і нижні роз'єднувальні контакти головного ланцюга, закріплені за допомогою опорних ізоляторів відповідно у верхній частині вертикального каркаса і на візку, при цьому вертикальний каркас містить установні елементи для кріплення комутаційних пристроїв, виконаних з можливістю з'єднання між собою, а згадані верхні і нижні роз'єднувальні контакти виконані з можливістю з'єднання з відповідними комутаційними пристроями, який відрізняється тим, що установні елементи виконані з можливістю кріплення змінних модульних комутаційних пристроїв різного функціонального призначення кожного з них. 2. Викотний елемент за пунктом 1, який відрізняється тим, що установні елементи для кріплення одного із змінних комутаційних модульних пристроїв виконані у вигляді щонайменше трьох отворів, розташованих горизонтально в один ряд на бічних стінках вертикального каркаса, а установні елементи для кріплення другого змінного модуль U 2 (19) 1 3 каса і візка, які не дозволяють використовувати на викотному елементі більш одного комутаційного пристрою; - порівняно складна конструкція і велика матеріаломісткість, обумовлена наявністю коробчатої підставки для кріплення комутаційного пристрою; - порівняно висока трудомісткість монтажу і демонтажу комутаційного пристрою, обумовлена складною конструкцією його кріплення на візку. Відомий викотний елемент комплектного розподільного пристрою (патент UA № 75175, Н02В33/00, дата публікації 15.03.2006 p.), що включає візок із змонтованим на ній вертикальним каркасом і верхні і нижні роз'єднувальні контакти головного ланцюга. Вертикальний каркас виконаний з можливістю кріплення комутаційних пристроїв, розташованих один під іншим з можливістю з'єднання між собою. Верхні і нижні роз'єднувальні контакти головного ланцюга закріплені за допомогою опорних ізоляторів, відповідно, на вертикальному каркасі в його верхній частині і на візку і виконані з можливістю з'єднання, відповідно, з верхнім і нижнім комутаційними пристроями. Комутаційні пристрої виконані у вигляді високовольтного вакуумного вимикача і високовольтного контактора і за допомогою кронштейнів закріплені на вертикальному каркасі. Контакти високовольтного вакуумного вимикача за допомогою шин з'єднані з верхніми роз'єднувальними контактами головного ланцюга і з верхніми контактами високовольтного контактора, а нижні контакти останнього за допомогою шин з'єднані з нижніми роз'єднувальними контактами головного ланцюга. Останні за допомогою жорстких кабелів з'єднані з обмежувачами перенапруження. Викотний елемент містить механізм для переміщення відносно відповідного відсіку комплектного розподільного пристрою, виконаний з можливістю фіксації викотного елемента в робочому і контрольному положеннях, механізм блокування включення модуля високовольтного вакуумного вимикача при проміжному положенні елемента викочування, блокування переміщення викотного елемента з робочого положення в контрольне і з контрольного в робоче при включеному модулі високовольтного вакуумного вимикача. На візку викотного елемента закріплені кронштейни для взаємодії з шторним механізмом, розташованим всередині згаданого відсіку. Інше конструктивне виконання вертикального каркаса дозволяє дещо спростити конструкцію викотного елемента і знизити його матеріаломісткість в порівнянні з раніше розглянутим технічним рішенням. Недоліком відомого викотного елемента є обмежена область його застосування, обумовлена конструктивним виконанням вертикального каркаса, яке не дозволяє використовувати змінні модульні комутаційні пристрої з різним функціональним призначенням кожного з них. В основу корисної моделі поставлена задача удосконалення відомої конструкції викотного елемента, в якому за рахунок іншого виконання вертикального каркаса досягається розширення області застосування при одночасному підвищенні 56526 4 зручності обслуговування комутаційного устаткування. Поставлена задача вирішується тим, що в викотному елементі комплектного розподільного пристрою, що включає візок із змонтованим на ній вертикальним каркасом і верхні і нижні роз'єднувальні контакти головного ланцюга, закріплені за допомогою опорних ізоляторів відповідно у верхній частині вертикального каркаса і на візку, при цьому вертикальний каркас містить установні елементи для кріплення комутаційних пристроїв, виконаних з можливістю з'єднання між собою, а згадані верхні і нижні роз'єднувальні контакти виконані з можливістю з'єднання з відповідними комутаційними пристроями, згідно корисної моделі установні елементи виконані з можливістю кріплення змінних модульних комутаційних пристроїв різного функціонального призначення кожного з них. Доцільно, щоб установні елементи для кріплення одного із змінних модульних комутаційних пристроїв були виконані у вигляді щонайменше трьох отворів, розташованих горизонтально в один ряд на бічних стінках вертикального каркаса, а установні елементи для кріплення другого змінного модульного комутаційного пристрою були виконані у вигляді щонайменше двох отворів, розташованих вертикально в один ряд на бічних стінках вертикального каркаса, при цьому згадані отвори були виконані з можливістю поєднання з відповідними установними отворами на змінних модульних комутаційних пристроях для їх закріплення на вертикальному каркасі за допомогою, наприклад, болтових з'єднань. Доцільно, щоб як змінні комутаційні модулі використовувалися високовольтний вакуумний вимикач або шинна вставка верхня і високовольтний контактор або шинна вставка нижня. Доцільно, щоб викотний елемент містив кронштейни для взаємодії з шторним механізмом, розташованим всередині відповідного відсіку комплектного розподільного пристрою, механізм для переміщення відносно згаданого відсіку, виконаний з можливістю фіксації викотного елемента в робочому і контрольному положеннях і механізм блокування включення високовольтного вакуумного вимикача при проміжному положенні викотного елемента і блокування переміщення викотного елемента з робочого положення в контрольне і з контрольного в робоче при включеному високовольтному вакуумному вимикачі. Виконання вертикального каркаса з елементами для кріплення змінних модульних комутаційних пристроїв з різним функціональним призначенням кожного з них дозволяє більш повно врахувати особливості експлуатації комплектних розподільних пристроях різного конструктивного виконання і за рахунок цього істотно розширити область застосування викотного елемента. На досягнення цієї ж задачі направлені пропоновані технічні рішення по удосконаленню конструкції елементів для кріплення змінних модульних комутаційних пристроїв, а також їх складу і конструкції викотного елемента в цілому. Сукупність вказаних удосконалень дозволяє створити уніфіковану конструкцію викотного елемента із змінними моду 5 льними комутаційними пристроями різного функціонального призначення. Конструктивне виконання корисної моделі ілюструється на прикладі викотного елемента, призначеного для модернізації комплектного розподільного пристрою КРУ2-10(6). Викотний елемент розроблений ТОВ "АВМ АМПЕР", м. Кременчук, Україна. Сутність корисної моделі, що заявляється, пояснюється представленими фігурами креслень: на фіг. 1 - загальний вид, вид спереду; на фіг. 2 - загальний вид, вид збоку; на фіг. 3 - модуль високовольтного контактора; на фіг. 4 - модуль шинної вставки нижньої; на фіг. 5 - модуль високовольтного вакуумного вимикача; на фіг. 6 - модуль шинної вставки верхньої; на фіг. 7 - загальний вид з модулями високовольтного вакуумного вимикача і шинної вставки нижньої, вид збоку. Викотний елемент включає (фіг. 1, 2) візок 1 із змонтованим на ній вертикальним каркасом 2, верхні 3 і нижні 4 роз'єднувальні контакти головного ланцюга. Візок 1 і вертикальний каркас 2 виконані з профільного і листового металу. Візок 1 складається з рами (не позначена), змонтованої на чотирьох колесах 5, закріплених за допомогою підшипників (не показані) на осях 6. На рамі візка 1 за допомогою болтових з'єднань 7 закріплені кронштейни 8, а за допомогою болтів 9 закріплені опорні ізолятори 10. Нижні роз'єднувальні контакти 4 головного ланцюга за допомогою шин 11 з'єднані з опорними ізоляторами 10, а за допомогою гнучкого кабелю 12 - з обмежувачами перенапруження 13. Окрім цього, на кронштейнах 8 виконані упори 14 для взаємодії з механізмом важеля переміщення захисних шторок, розташованим усередині відсіку комплектного розподільного пристрою (не показані). Вертикальний каркас 2 складається з двох стійок 15, виконаних з кутового профілю, на яких закріплені нижній 16 і верхній 17 фасадні листи. Для забезпечення жорсткості згаданого каркаса верхні кінці стійок 15 з'єднані між собою за допомогою кута 18. Верхні роз'єднувальні контакти головного ланцюга 3 за допомогою шин 19 закріплені на верхніх опорних ізоляторах 20, закріплених на кронштейнах 21, розташованих під кутом 18. На бічних сторонах стійок 15 виконані установні отвори 22 і 23 для кріплення один під іншим змінних комутаційних модулів. Три отвори 22 призначено для кріплення змінних верхніх комутаційних модулів і розташовано горизонтально в один ряд. Два отвори 23 призначено для кріплення змінних нижніх комутаційних модулів і розташовано вертикально в один ряд. На фасадній стороні стійок 15 закріплені ручки 24 для переміщення викотного елемента зовні відсіку комплектного розподільного пристрою. Між стійками 15 за нижнім фасадним листом 16 змонтований механізм для переміщення викотного елемента усередині відсіку комплектного розподільного пристрою, виконаний у вигляді черв'ячно-гвинтової передачі з ручним приводом за допомогою знімної рукоятки (не показані). Знімна рукоятка виконана з можливістю взаємодії із згаданою передачею через отвір 25, розташоване в правій частині нижнього фасадного 56526 6 листа 16. Переміщення викотного елемента усередині відсіку комплектного розподільного пристрою і його фіксація в робочому і контрольному положеннях здійснюється за допомогою важелів 26 і закріплених на них роликів (не позначені). Важелі 26 закріплені на черв'ячно-гвинтовій передачі із зовнішньої сторони стійок 15 і виконані з можливістю взаємодії закріплених на них роликів у відповідь з частинами на стінках згаданого відсіку (не показані). Центральна частина нижнього фасадного листа 16 виконана із знімною кришкою 27, а в її лівій частині розташований лічильник 28 циклів модуля високовольтного контактора. На верхньому фасадному листі 17 розташовано оглядове вікно 29 і джгут кабелів 30 ланцюгів управління змінними модульними верхніми і нижніми комутаційними пристроями. Змінні модульні комутаційні пристрої поставляються в комплекті з викотним елементом і виконані (фіг. 3-6) у вигляді високовольтного контактора 31 або шинної вставки нижньої 32 і/або високовольтного вакуумного вимикача 33 або шинної вставки верхньої 34. Шинні вставки нижні 32 виконані з опорними ізоляторами 35. Шинні вставки верхні 34 виконані в корпусі високовольтного вакуумного вимикача 33, в якому замість рухомих 36 і нерухомі 37 контактів змонтовано шини 38. Згадані модулі виконані з уніфікованими кронштейнами 39-41, які містять отвори 42 і 43 для кріплення за допомогою, наприклад, болтових з'єднань (не позначені) відповідно в установних отворах 22 і 23 на стійках 15 вертикального каркаса 2. Кронштейн 39 виконаний для кріплення модуля високовольтного контактора 31, кронштейн 40 - модуля шинної вставки нижньої 32 і кронштейн 41 - модулів високовольтного вакуумного вимикача 33 і шинної вставки верхньої 34. Окрім цього змінні комутаційні модулі 31, 33 і 34 містять уніфіковані вхідні 44, 45 і вихідні 46 шини для з'єднання з верхніми 3 і нижніми 4 роз'єднувальними контактами головного ланцюга і між собою. Вхідна шина 44 закріплена на вхідних контактах 47 модуля високовольтного контактора 31 і може бути з'єднана з вихідними контактами 48 модулів високовольтного вакуумного вимикача 33 і шинної вставки верхньої 34. Вихідна шина 46, закріплена на вихідних контактах 49 модуля високовольтного контактора 31 і може бути з'єднана з верхніми З роз'єднувальними контактами головного ланцюга. Вхідна шина 45 виконана для з'єднання вхідних контактів 50 модулів високовольтного вакуумного вимикача 33 і шинної вставки верхньої 34. Залежно від призначення викотного елемента змінні комутаційні модулі 31-34 можуть вмонтовуватися один під іншим на вертикальному каркасі 2 в наступних поєднаннях: - на ярусі І - модуль високовольтного вакуумного вимикача 33, на ярусі II - модуль шинної вставки нижньої 32; - на ярусі І - модуль високовольтного вакуумного вимикача 33, на ярусі II - модуль високовольтного контактора 31; 7 - на ярусі І - модуль шинної вставки верхньої 34, на ярусі II - модуль високовольтного контактора 31; - на ярусі І - модуль шинної вставки верхньої 34, на ярусі II - модуль шинної вставки нижньої 32. На фіг. 7 наведений приклад виконання викотного елемента із змінними модульними комутаційними пристроями у складі модуля високовольтного вакуумного вимикача 33 і шинної вставки нижньої 32. Перший модуль 33, заздалегідь змонтований на кронштейні 41, розташований між стійок 15 і закріплений в отворах 22 за допомогою болтових з'єднань (не показані), а другий модуль 32 аналогічно закріплений в отворах 23. Модуль високовольтного вакуумного вимикача 33 з'єднаний з верхніми 3 і нижніми 4 роз'єднувальними контактами головного ланцюга за допомогою, відповідно, вхідних шин 45 і шинних вставок нижніх 32. Викотний елемент містить механізм блокування, який забезпечує: - блокування, що не допускає переміщення викотного елемента з робочого положення в контрольне і з контрольного в робоче при включеному модулі високовольтного вакуумного вимикача 33; - блокування, що не допускає включення модуля високовольтного вакуумного вимикача 33 при проміжному (між робітником і контрольним) положенні викотного елемента. Згаданий механізм блокування складається з клямки 51, жорстко з'єднаної з ручкою блокує 52 на кулісному механізмі 53, який за допомогою тяги 54 і кронштейна 55 шарнірно з'єднаний з відповідним механізмом 56, розташованим в модулі високовольтного вакуумного вимикача 33. Окрім цього, на одній із стійок 15 закріплений ковзаючий контакт 57 для заземлення викотного елемента при його переміщенні усередині відсіку викотного елемента, а на нижньому 16 фасадному листі розміщена табличка 58 з поясненням для управління механізмом переміщення викотного елемента. Робота викотного елемента, що заявляється, здійснюється таким чином. З урахуванням призначення викотного елемента на ньому заздалегідь вмонтовують необхідні змінні модульні комутаційні пристрої. В даному 56526 8 прикладі викотний елемент вкомплектовують (фіг. 7) модулем 33 високовольтні вакуумні вимикачі з пружинним приводом серії ВБ4-П виробництва ТОВ "АВМ АМПЕР" (м. Кременчук, Україна) і модулем шинної вставки нижньої 32. Для цього модуль 33 заздалегідь вмонтовують на кронштейні 41, після чого його заводять між стійок 15 до збігу осей отворів 22 і 43 і закріплюють за допомогою болтових з'єднань, а модуль 32 аналогічно вмонтовують на кронштейні 40 і встановлюють із зовнішньої сторони стійок 15 до збігу осей отворів 23 і 42 і закріплюють за допомогою болтових з'єднань. Вхідні контакти 50 модуля 33 за допомогою вхідних шин 45 з'єднують з верхніми 3 роз'єднувальними контактами головного ланцюга, а вихідні контакти 48 за допомогою модуля шинної вставки нижньої 32 з'єднують з нижніми 4 роз'єднувальними контактами головного ланцюга. Викотний елемент за допомогою візка 1 закочується у відсік комплектного розподільного пристрою (не показаний), в якому він може займати два положення: - робоче, при якому головні і допоміжні ланцюги замкнуті за допомогою верхніх 3 і нижніх 4 роз'єднувальних контактів головного ланцюга і джгута кабелів 30 ланцюгів управління змінними верхніми і нижніми комутаційними модулями; - контрольне, при якому головні ланцюги розімкнені, допоміжні - замкнуті. В ремонтному положенні викотний елемент знаходиться зовні відсіку. В робочому і контрольному положеннях викотного елемента робота закріплених на ньому модулів здійснюється відповідно до інструкцій по їх експлуатації у складі відповідних комплектних розподільних пристроїв. Проведені дослідження технічного рішення, що заявляється, підтвердили його працездатність і досягнення поставленої задачі. Виконання викотного елемента з уніфікованими елементами для кріплення змінних комутаційних модульних пристроїв з різним функціональним призначенням кожного з них дозволило розширити область його застосування в комплектних розподільних пристроях при одночасному підвищенні зручності обслуговування комутаційного устаткування. 9 56526 10 11 Комп’ютерна верстка М. Мацело 56526 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
