Пристрій для обрушення склепіння сипучого матеріалу у бункерах

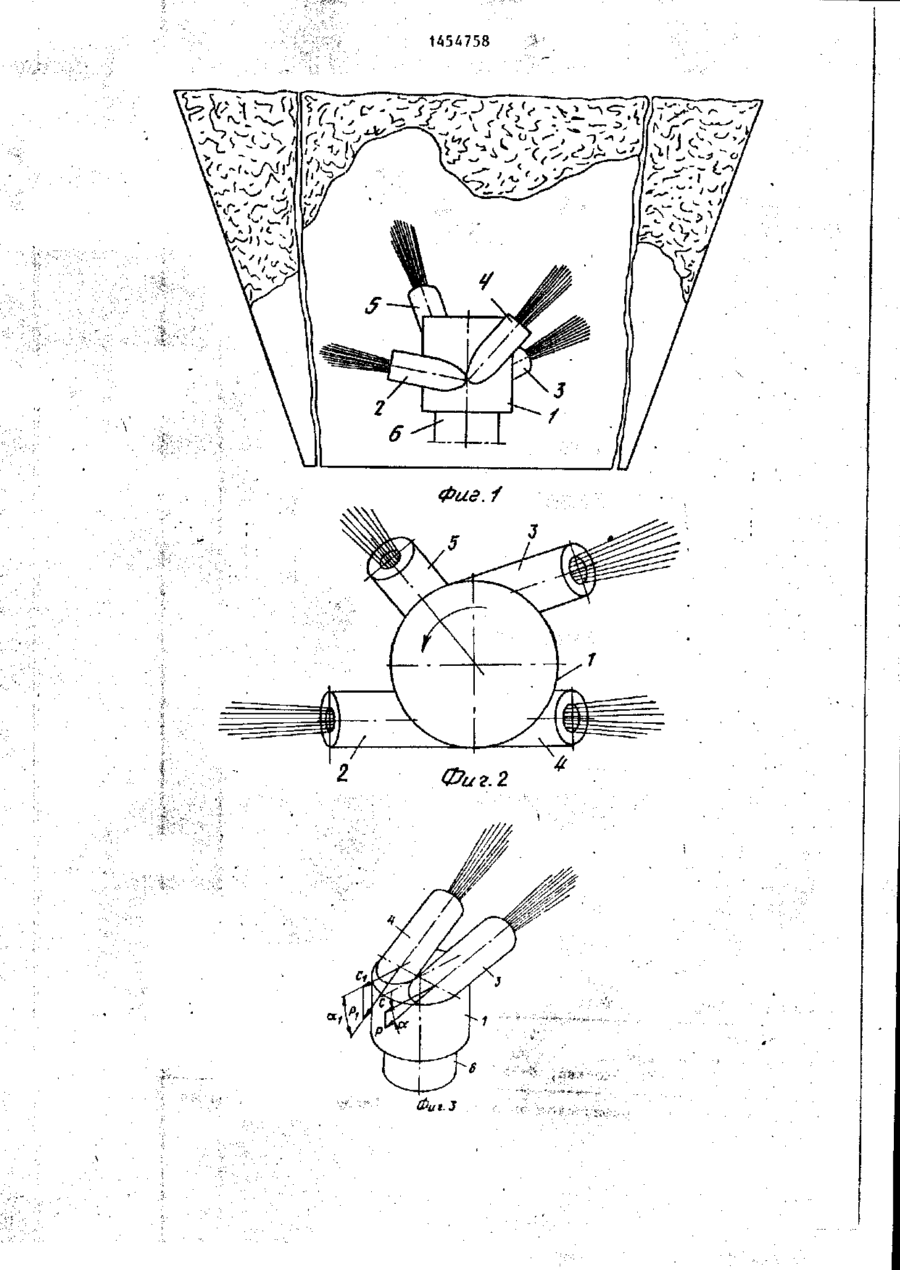

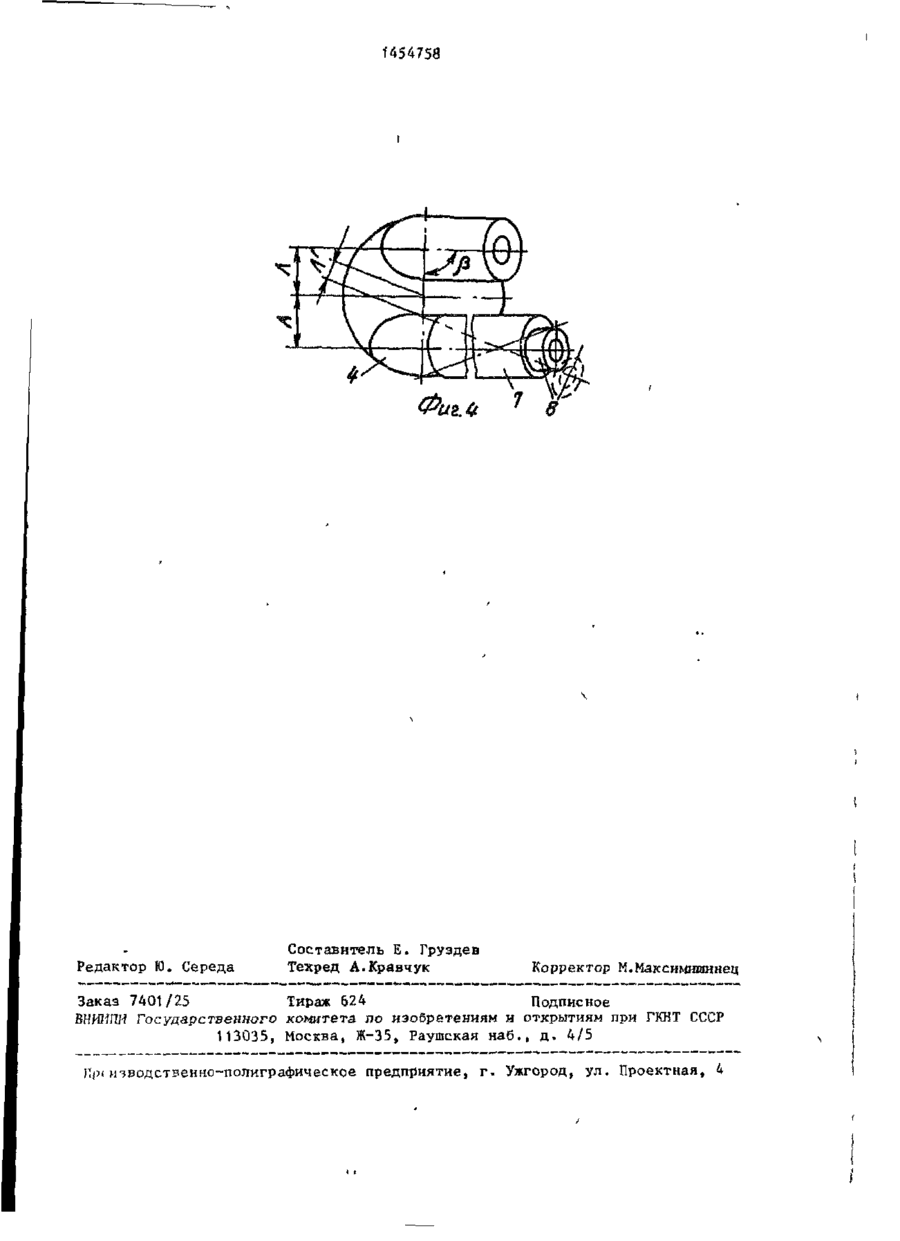

Изобретение относится к побудителям истечения трудносыпучих материалов, склонных к слеживанию и сводообразованию, и может быть использовано в составе бункерных устройств в пищевой промышленности, промышленнос ти строительных материалов и других отраслях народного хозяйства. Целью изобретения является ускорение сводообрушения. Устройство для обрушения сводов сыпучего материала в бункерах содержит полый корпус 1 с укрепленными на нем соплами 2-5, соединенный с источником сжатого воздуха и смонтированный с возможностью вра-' щения вокруг своей оси. При истечении из сопла 4 струя создает крутящий момент, направленный противоположно моменту, создаваемому соплами 2 и 3, вращение корпуса 1 замедляется, что обеспечивает более полное использование энергии струй н ускорение сводообрушения в бункере. 1 з.п. ф-лы, 4 ил. 1 Изобретение относится к побудителям трудносыпучих материалов, склонных к слеживанию и сводробразованию и может быть использовано в составе бункерных устройств в пищевой про5 мышленности, промышленности строительных материалов и других отраслях народного хозяйства, например в моечных машинах на транспорте. Целью изобретения является ускоре- 10 ние сводообрушения. За счет расположения по меньшей мере одного из сопл таким образом, чтобы создаваемый им вращающий момент был направлен против вращающих момен- 15 тов, создаваемых остальными соплами, результирующий вращающий момент и скорость вращения корпуса оказываются меньше по сравнению со случаем, когда направления вращающих моментов всех сопл совпадают, что обеспечивает более полное использование энергии струй при воздействии на материал по всей поверхности свода и ускорение сводообрушения. На фиг. 1 схематично показано устройство для обрушения сводов сыпучего материала в бункерах; на фиг. 2 то же, вид сверху; на фиг. 3 и 4 схемы, объясняющие принцип действия устройства. Устройство для обрушения сводов сыпучего материала в бункерах содержит корпус 1. На внешней поверхности корпуса 1 закреплены сопла 2-5. Оси сопл 2-4 не пересекают ось корпуса 1, который выполнен полым и соединен с источником сжатого воздуха (не пока ел 1454758 эан) посредством патрубка 6 и смонтищения корпуса 1 и сопл 2-4 противопорован с возможностью вращения вокруг ложно направлена по отношению к двипродольной оси под действием вращажению г а з а , вытекающего из сопла 4. ющего момента, создаваемого соплами,, При этом из скорости истечения струй 2-4. При этом, по меньшей мере одно сопл 2-3 вычитается скорость вращения из сопл 2-4 расположено на поверхноскорпуса 1 меньшей величины, а скоти корпуса 1 таким образом, что созрость струи сопла 4 складывается со даваемый им вращающий момент направскоростью вращения корпуса 1. лен противоположно вращающему момен- 10 ту, создаваемому остальными соплами При увеличении давления сжатого (на фиг. 2 сопло 4 создает вращающий воздуха скорость вращения устройства момент, направленный противоположно с неподвижно закрепленными соплами моментам, создаваемым соплами 2 и 3 ) , также увеличивается. Для предотвращеВ предлагаемом устройстве одно из 15 ния такого явления в одном или нессопл может быть выполнено из упругокольких соплах может быть использоэластичного материала (сопло 4 на ван упругоэластичныЙі материал, В фиг. 4 ) . В этом случае сопло содерэтом случае при увеличении давления жит упругую втулку 7, на конце косжатого воздуха и скорости истечеторой укреплена насадка 8, формирую- 20 ния упругая втулка 7 отклоняется в щая струю сжатого воздуха. положение, в котором плечо составляющей реактивной силы меньше (пунктир Устройство работает следующим на фиг. 4j плечо V ) . Таким образом, образом. выполнение сопла из упругоэластичноПри подаче через патрубок 6 в корго материала приводит к уменьшению пус 1 сжатый воздух выходит с высосуммарного вращающего момента и умекой скоростью из сопл 2-5. Поскольньшению скорости вращения устройства. ку ось сопл 2-4 не пересекает ось корпуса 1, струи воздуха, истекаюФ о р м у л а и з о б р е т е н и я щие из сопл 2-4, создают вращающий момент, обеспечивающий вращение 30 корпуса 1 вокруг своей продольной 1. Устройство для обрушения свооси. При истечении струи, в частносдов сыпучего материала в бункерах, ти, из сопла 3 возникает реактивная содержащее полый корпус с укрепленсила Р с составляющей С = Р cosd6, ными на внешней поверхности соплами, стремящейся повернуть корпус 1 воксоединенный с источником сжатого 35 руг своей оси (фиг. 3 ) . При истечевоздуха и смонтированный с возможнии струи из сопла 4 составляющая реностью вращения вокруг своей продольактивной силы С(= Р , cosoc, созда, ной оси от вращающего момента, с о з д а ет вращающий момент, стремящийся поваемого соплами, о т л и ч а ю щ е вернуть корпус 1 в противоположную е с я тем, ч т о , с целью ускорения 40 сторону. Б результате сложения врасводообрушения, по меньшей мере одно щающих моментов суммарный вращающий из сопл расположено на корпусе таким момент и скорость вращения корпуса 1 образом, что создаваемый им вращающий (по стрелке на фиг. 3) оказываются момент направлен противоположно враменьше, чем в случае, когда сопяа щающему моменту,создаваемому осталь2-4 ориентированы таким образом, что ными соплами. создаваемые ими вращающие моменты 2. Устройство по п. 1, о т л и совпадают по направлению. Уменьшение ч а ю щ е е с я тем, что по меньскорости вращения корпуса 1 позволяшей мере одно из сопл выполнено из ет более эффективно использовать упругозластичі'ого материала, а остаэнергию струй, так как скорость вра- 50 льные выполнены жесткими. 1W758 Фие.і 1454758 ФигМ Редактор Ю. Середа Составитель Е. Груздев Техред А.Кравчук 7 в Корректор М.Максимншинец Заказ 7401/25 Тираж 624 Подписное В И І И Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИТ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Пр
