Колонний дифузійний апарат

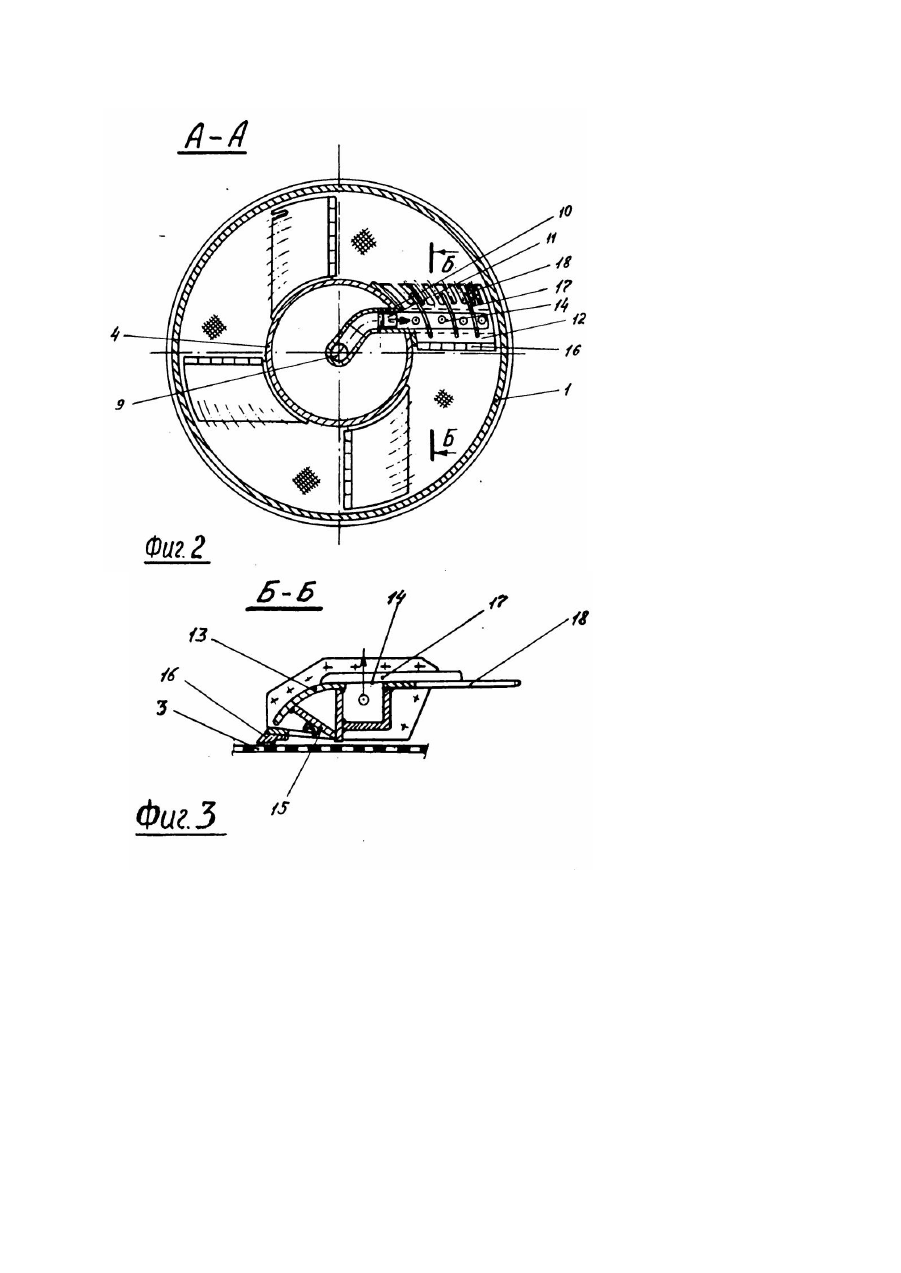

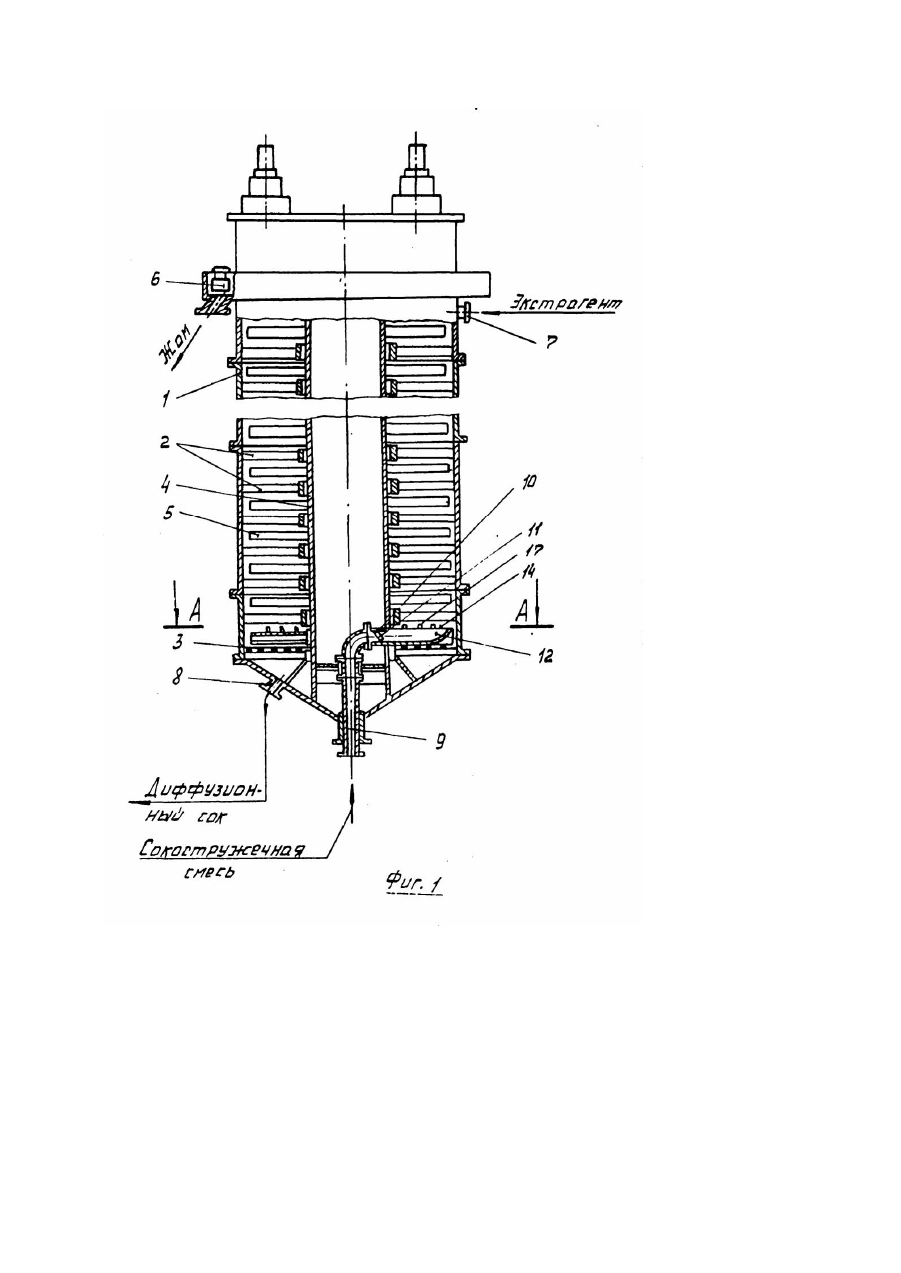

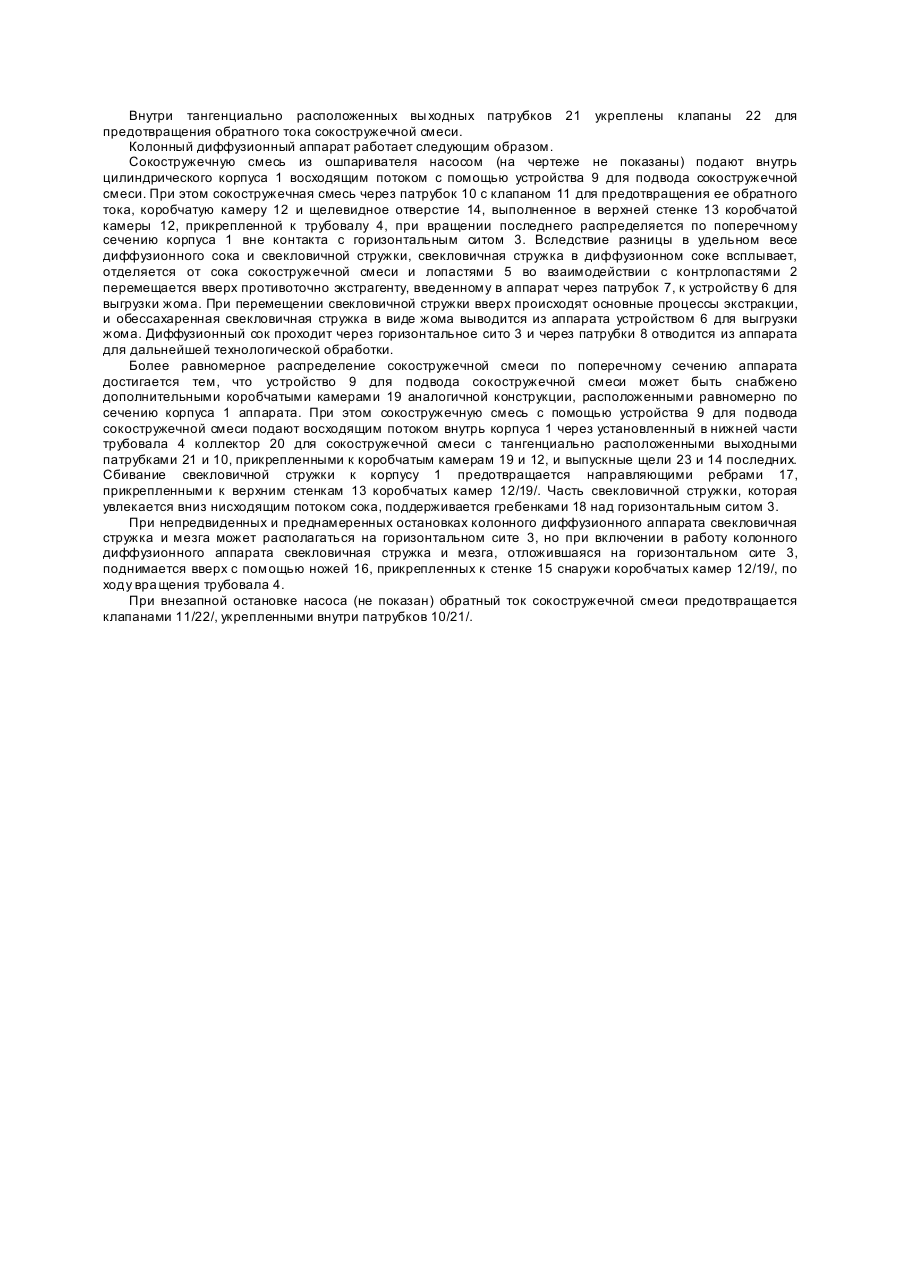

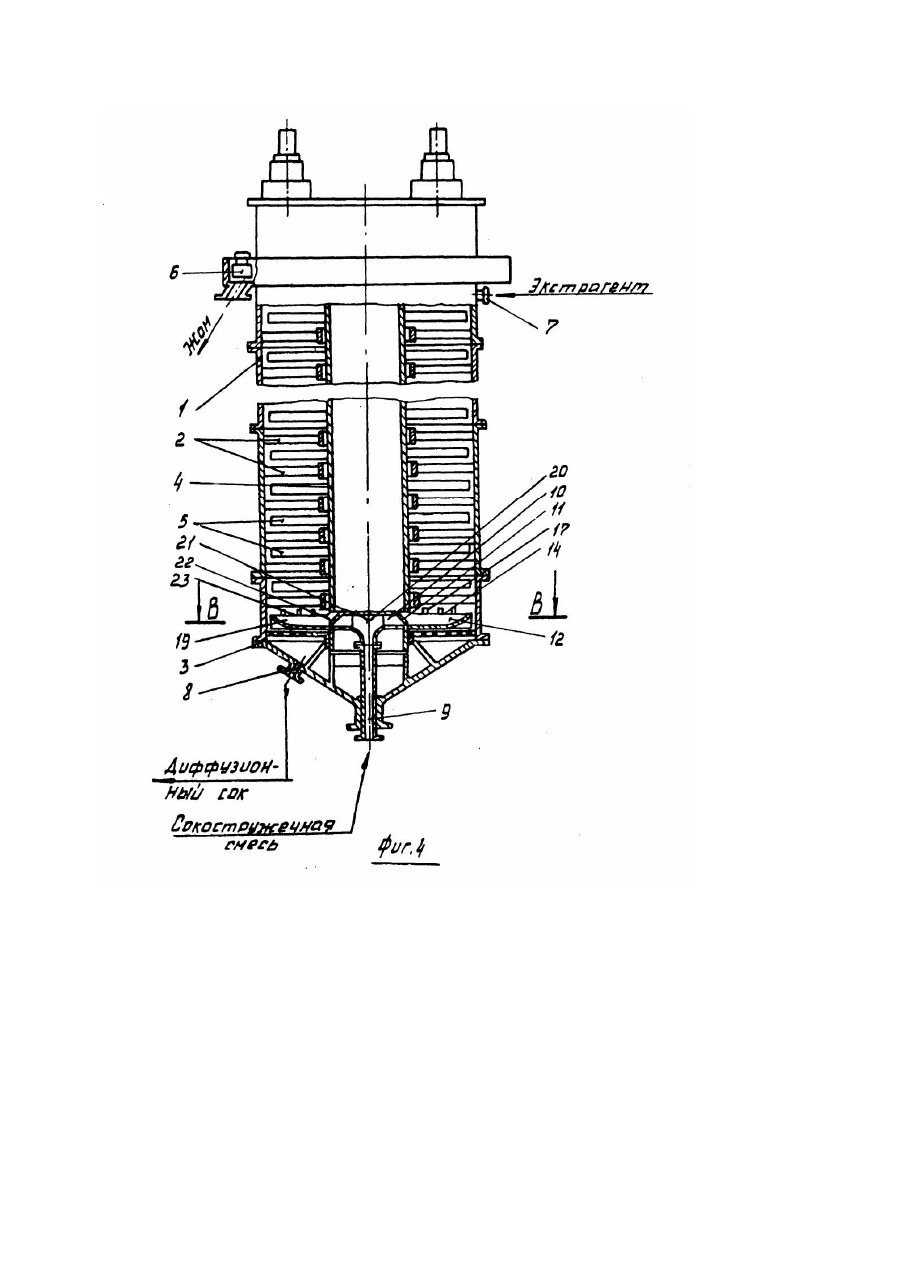

Изобретение относится к сахарной промышленности, а именно, к оборудованию для экстрагирования сахара из свекловичной стружки. Известен колонный диффузионный аппарат, включающий цилиндрический корпус с контрлопастями, горизонтальным ситом и устройством для вывода жома, ввода сокостружечной смеси в виде коллектора, расположенного снаружи цилиндрического корпуса аппарата, трубовал с лопастями для перемещения свекловичной стружки. Недостатком известного колонного диффузионного аппарата является то, что расположение снаружи цилиндрического корпуса коллектора устройства для подвода сокостружечной смеси в аппарат, приводит к увеличению габаритов, т. е. увеличению диаметра в нижней части колонны аппарата, что не вызывает затруднений при установке новых колонных диффузионных аппаратов, но усложняет модернизацию действующи х на сахзаводах, т. к. не всегда имеется достаточно площади для размещения коллектора снаружи корпуса аппарата. Ближайшим техническим решением к предложенному является колонный диффузионный аппарат, содержащий цилиндрический корпус, снабженный по высоте рядами контрлопастей и в нижней части горизонтальным ситом для отбора диффузионного сока, установленный центрально трубовал с лопастями и устройство для подвода сокостружечной смеси, включающее укрепленную на трубовале коробчатую камеру, имеющую по длине выпускное щелевидное отверстие и снабженную прикрепленными снаружи к ее стенке по ходу вращения трубовала ножами для очистки горизонтального сита [2]. Недостатками известного колонного диффузионного аппарата являются: - измельчение свекловичной стружки при распределении сокостружечной смеси по горизонтальному ситу вследствие истирания о сито движущейся свекловичной стружки, при котором образуется мезга, ухудшающая качество диффузионного сока: - уплотнение свекловичной стружки на горизонтальном сите отбираемым диффузионным соком, что приводит к снижению производительности аппарата вследствие необходимости регенерации горизонтального сита; - зависание стружки в щелях сита вследствие уплотнения свекловичной стружки на сите диффузионным соком, что уменьшает живое сечение сита; - интенсивное измельчение свекловичной стружки при очистке сита с образованием мезги, что ухудшает качество диффузионного сока. Задачей изобретения является улучшение распределения и разделения сокостружечной смеси на сок и стружку над горизонтальным ситом колонного диффузионного аппарата. Указанная задача решается тем, что в предложенном колонном диффузионном аппарате, содержащем цилиндрический корпус, снабженный по высоте рядами контрлопастей и в нижней части - горизонтальным ситом для отбора диффузионного сока, установленный центрально трубовал с лопастями и устройство для подвода сокостружечной смеси, включающее укрепленную на трубовале коробчатую камеру, имеющую по длине выпускное щелевидное отверстие и снабженную прикрепленными снаружи к ее стенке по ходу вращения трубовала ножами для очистки горизонтального сита, выпускное щелевидное отверстие выполнено в верхней стенке коробчатой камеры для создания восходящего потока сокостружечной смеси, кроме того, устройство для подвода сокостружечной смеси снабжено дополнительными коробчатыми камерами аналогичной конструкции, расположенными равномерно по сечению корпуса аппарата, причем в нижней части трубовала установлен коллектор для сокостружечной смеси с тангенциально расположенными выходными патрубками, прикрепленными к коробчатым камерам. Благодаря выполнению выпускного щелевидного отверстия в верхней стенке коробчатой камеры и расположению дополнительных коробчатых камер равномерно по сечению корпуса аппарата и коллектора с тангенциально расположенными выходными патрубками, укрепленными к коробчатым камерам, достигается технический эффект, т. е. равномерное распределение и разделение сокостружечной смеси на сок и стружку над горизонтальным ситом за счет восходящего потока сокостружечной смеси, в результате чего уменьшается измельчение стружки, забивание ею сита, регенерация последнего, повышается качество сока и производительность аппарата, что в конечном итоге увеличивает выход са хара. Изобретение поясняется чертежами. Фиг. 1 - общий вид аппарата; фиг. 2 -сечение А-А на фиг. 1; фиг. 3 - сечение Б-Б на фиг. 2; фиг. 4 общий вид, вариант; фиг. 5 - сечение В-В на фиг. 4. Колонный диффузионный аппарат содержит цилиндрический корпус 1, снабженный по высоте рядами контрлопастей 2 и в нижней части- горизонтальным ситом 3 для отбора диффузионного сока, установленный центрально трубовал 4 с лопастями 5, образующими с контрлопастями 2 транспортную систему для перемещения свекловичной стружки, устройство 6 для вывода жома, патрубки 7 и 8 для ввода экстрагента и отвода сока, устройство 9 для подвода сокостружечной смеси внутрь корпуса 1. Устройство 9 для подвода сокостружечной смеси включает патрубок 10с клапаном 11 для предотвращения обратного тока сокостружечной смеси, коробчатую камеру 12, укрепленную на трубовале 4. В вер хней стенке 13 коробчатой камеры 12 выполнено щелевидное отверстие 14 для создания восходящего потока сокостружечной смеси. Снаружи к стенке 15 коробчатой камеры 12 по ходу вращения трубовала 4 прикреплены ножи 16 для очистки горизонтального сита 3. К верхней стенке 13 коробчатой камеры 12 прикреплены направляющие ребра 17 для предотвращения сбивания стружки и гребенки 18 для поддержания части свекловичной стружки, увлекаемой вниз сходящим диффузионным соком, над горизонтальным ситом 3. Устройство 9 для подвода сокостружечной смеси следует снабдить дополнительными коробчатыми камерами 19 аналогичной конструкции, расположенными равномерно по сечению корпуса 1 аппарата, а в нижней части трубовала 4 установить коллектор 20 для сокостружечной смеси с тангенциально расположенными выходными патрубками 21, прикрепленными к коробчатым камерам 19. Внутри тангенциально расположенных вы ходных патрубков 21 укреплены клапаны 22 для предотвращения обратного тока сокостружечной смеси. Колонный диффузионный аппарат работает следующим образом. Сокостружечную смесь из ошпаривателя насосом (на чертеже не показаны) подают внутрь цилиндрического корпуса 1 восходящим потоком с помощью устройства 9 для подвода сокостружечной смеси. При этом сокостружечная смесь через патрубок 10 с клапаном 11 для предотвращения ее обратного тока, коробчатую камеру 12 и щелевидное отверстие 14, выполненное в верхней стенке 13 коробчатой камеры 12, прикрепленной к трубовалу 4, при вращении последнего распределяется по поперечному сечению корпуса 1 вне контакта с горизонтальным ситом 3. Вследствие разницы в удельном весе диффузионного сока и свекловичной стружки, свекловичная стружка в диффузионном соке всплывает, отделяется от сока сокостружечной смеси и лопастями 5 во взаимодействии с контрлопастями 2 перемещается вверх противоточно экстрагенту, введенному в аппарат через патрубок 7, к устройству 6 для выгрузки жома. При перемещении свекловичной стружки вверх происходят основные процессы экстракции, и обессахаренная свекловичная стружка в виде жома выводится из аппарата устройством 6 для выгрузки жома. Диффузионный сок проходит через горизонтальное сито 3 и через патрубки 8 отводится из аппарата для дальнейшей технологической обработки. Более равномерное распределение сокостружечной смеси по поперечному сечению аппарата достигается тем, что устройство 9 для подвода сокостружечной смеси может быть снабжено дополнительными коробчатыми камерами 19 аналогичной конструкции, расположенными равномерно по сечению корпуса 1 аппарата. При этом сокостружечную смесь с помощью устройства 9 для подвода сокостружечной смеси подают восходящим потоком внутрь корпуса 1 через установленный в нижней части трубовала 4 коллектор 20 для сокостружечной смеси с тангенциально расположенными выходными патрубками 21 и 10, прикрепленными к коробчатым камерам 19 и 12, и выпускные щели 23 и 14 последних. Сбивание свекловичной стружки к корпусу 1 предотвращается направляющими ребрами 17, прикрепленными к верхним стенкам 13 коробчатых камер 12/19/. Часть свекловичной стружки, которая увлекается вниз нисходящим потоком сока, поддерживается гребенками 18 над горизонтальным ситом 3. При непредвиденных и преднамеренных остановках колонного диффузионного аппарата свекловичная стружка и мезга может располагаться на горизонтальном сите 3, но при включении в работу колонного диффузионного аппарата свекловичная стружка и мезга, отложившаяся на горизонтальном сите 3, поднимается вверх с помощью ножей 16, прикрепленных к стенке 15 снаружи коробчатых камер 12/19/, по ходу вра щения трубовала 4. При внезапной остановке насоса (не показан) обратный ток сокостружечной смеси предотвращается клапанами 11/22/, укрепленными внутри патрубков 10/21/.
