Фіксатор частин фазових циклів

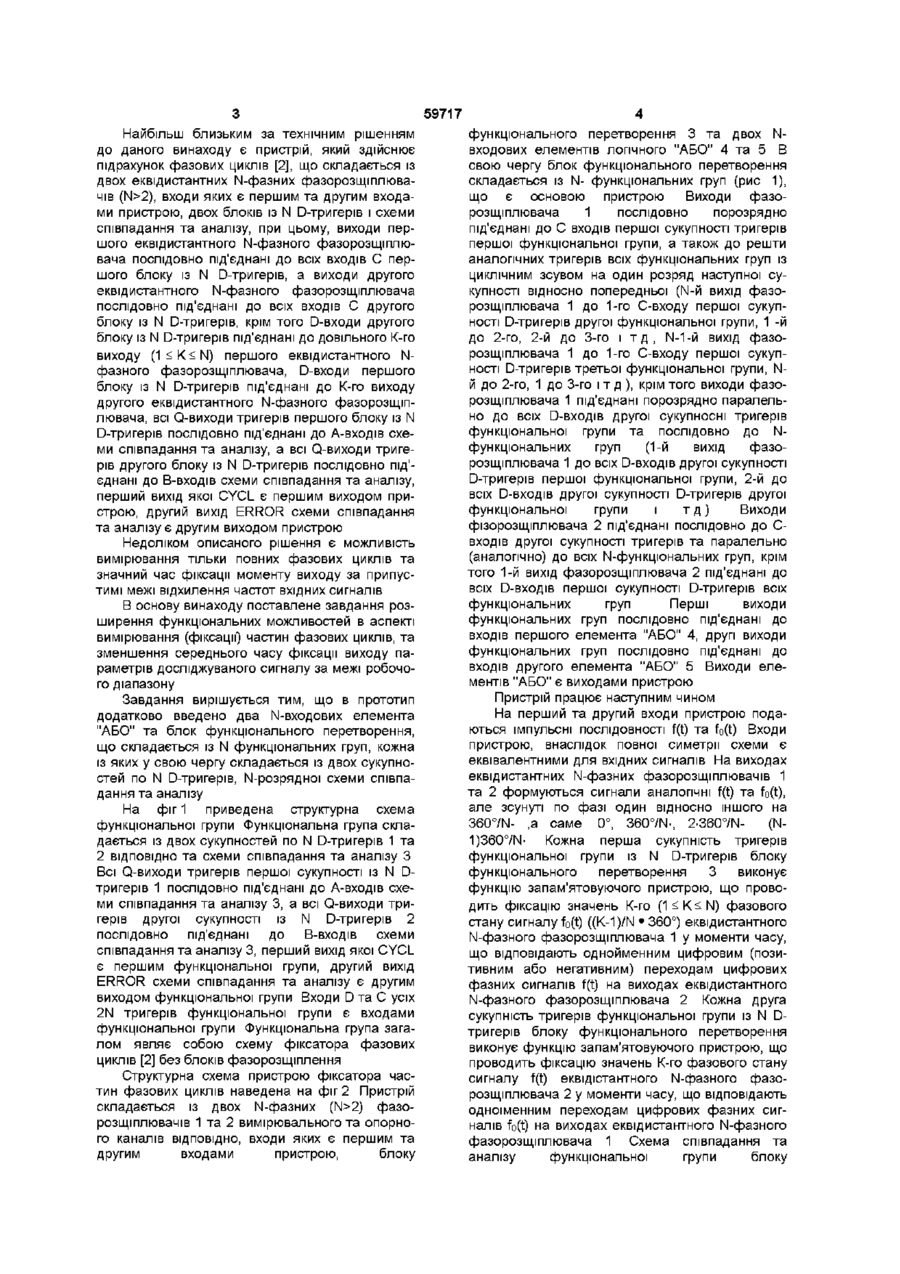

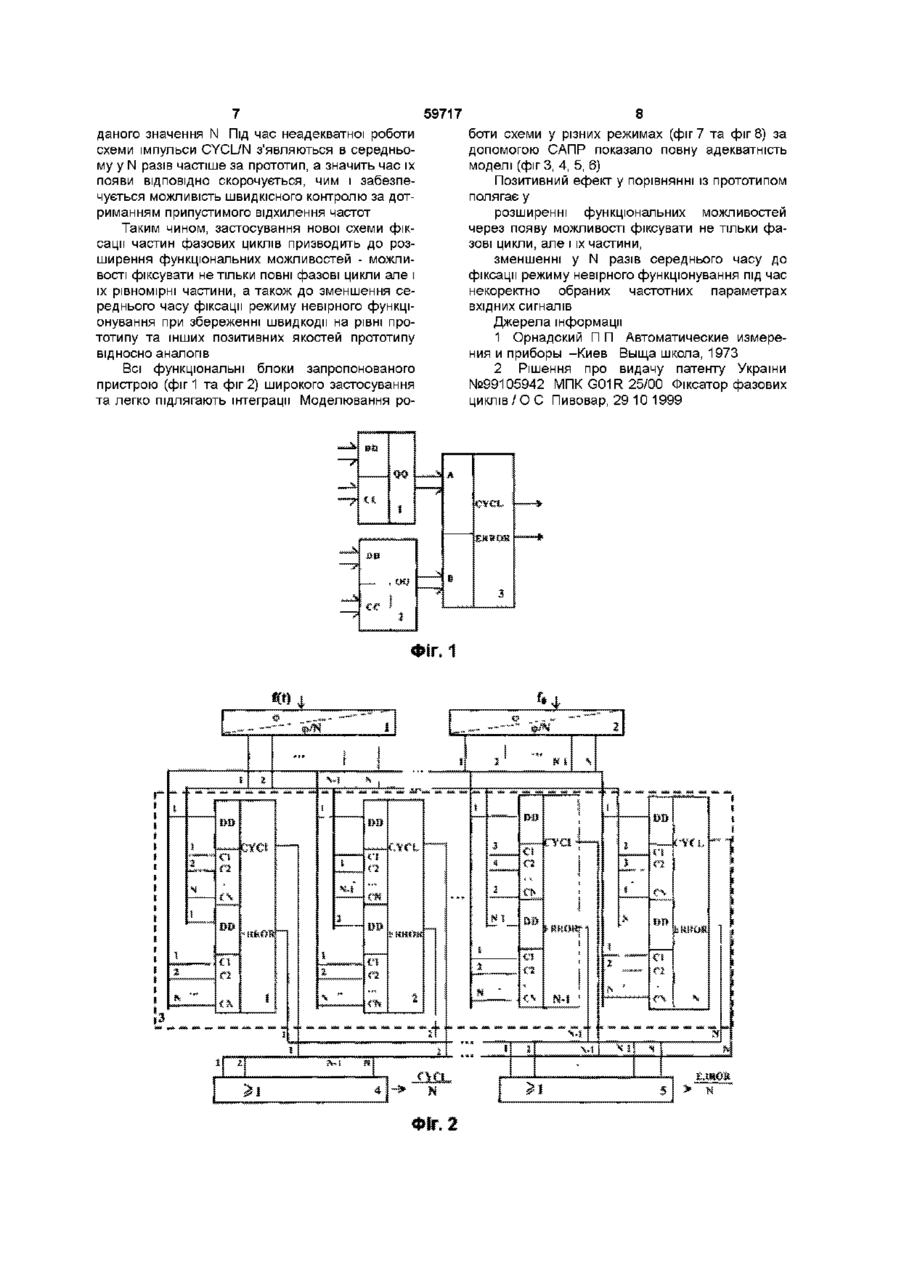

Фіксатор частин фазових циклів, який здійснює підрахунок фазових циклів, що складається з двох еквідистантних N-розрядних фазорозщіплювачів, двох блоків із N D-тригерів і схеми співпадання та аналізу, причому виходи першого еквідистантного фазорозщіплювача послідовно під'єднані до С-входів першого блока із N Dтригерів, а виходи другого еквідистантного фазорозщіплювача послідовно під'єднані до С-входів другого блока із N D-тригерів, а також довільний Кй вихід першого еквідистантного фазорозщіплювача під'єднаний до D-входів другого блока із N D-тригерів та К-й вихід другого еквідистантного фазорозщіплювача під'єднаний до D-входів першого блока із N D-тригерів, виходи першого блока із N D-тригерів під'єднані до входів А схеми співпадання та аналізу, а виходи другого блока із N D-тригерів під'єднані до входів В схеми співпадання та аналізу, який відрізняється тим, що в пристрій введено блок функціонального перетворення, що складається із N функціональних груп, кожна із яких, у свою чергу, складається із двох сукупностей по N D-тригерів, N-розрядноі схеми співпадання та аналізу, причому Q-виходи Винахід відноситься до цифрової фазовимірювальної техніки та може використовуватись в усіх випадках, коли фазовий зсув, неперервно змінюючись в певному напрямку, досягає 0°, 360° або 3607N, де N=3,4,5 - натуральні числа та переходить у наступний фазовий цикл для вимірювання КІЛЬКОСТІ таких повних циклів або частин фазових циклів, а також для вимірювання різниці частот Відомий пристрій дискретного вимірювання фази [1], в якому фазовий кут представлений у тригерів першої сукупності із N D-тригерів послідовно під'єднані до А-входів схеми співпадання та аналізу, а всі Q-виходи тригерів другої сукупності із N D-тригерів послідовно під'єднані до В-входів схеми співпадання та аналізу, перший вихід якої CYCL є першим виходом функціональної групи, другий вихід ERROR схеми співпадання та аналізу є другим виходом функціональної групи, а також двох N-входових елементів АБО, виходи яких є виходами CYCL/N та ERROR/N пристрою, крім того, виходи першого фазорозщіплювача послідовно порозрядно під'єднані до С входів першої сукупності тригерів першої функціональної групи, а також до решти аналогічних тригерів всіх функціональних груп із циклічним зсувом на один розряд наступної сукупності відносно попередньої, також виходи першого фазорозщіплювача під'єднані порозрядно паралельно до всіх D-входів другої сукупності тригерів функціональної групи та послідовно до Nфункцюнальних груп, крім того виходи другого фазорозщіплювача під'єднані послідовно до Свходів другої сукупності тригерів та паралельно до всіх N-функцюнальних груп, а також перший вихід другого фазорозщіплювача під'єднаний до всіх Dвходів першої сукупності D-тригерів всіх функціональних груп, причому перші виходи CYCL функціональних груп послідовно під'єднані до входів першого елемента АБО, виходи ERROR функціональних груп послідовно під'єднані до входів другого елемента АБО вигляді часового інтервалу між двома імпульсними послідовностями Інтервал квантується високочастотними імпульсами Отриманий пакет імпульсів надходить на двійковий лічильник, котрий перед початком кожного циклу обнуляється Таким чином, вимірюється фазовий зсув, тобто частина циклу (неповний цикл), крім того подібні пристрої мають складну реалізацію та невеликий частотний діапазон використання, обмежений частотою квантуючих імпульсів 1 ю 59717 Найбільш близьким за технічним рішенням до даного винаходу є пристрій, який здійснює підрахунок фазових циклів [2], що складається із двох еквідистантних N-фазних фазорозщіплювачів (N>2), входи яких є першим та другим входами пристрою, двох блоків із N D-тригерів і схеми співпадання та аналізу, при цьому, виходи першого еквідистантного N-фазного фазорозщіплювача послідовно під'єднані до всіх входів С першого блоку із N D-тригерів, а виходи другого еквідистантного N-фазного фазорозщіплювача послідовно під'єднані до всіх входів С другого блоку із N D-тригерів, крім того D-входи другого блоку із N D-тригерів під'єднані до довільного К-го виходу (1 < К2) фазорозщіплювачів 1 та 2 вимірювального та опорного каналів ВІДПОВІДНО, ВХОДИ ЯКИХ Є першим та другим входами пристрою, блоку функціонального перетворення 3 та двох Nвходових елементів логічного "АБО" 4 та 5 В свою чергу блок функціонального перетворення складається із N- функціональних груп (рис 1), що є основою пристрою Виходи фазорозщіплювача 1 послідовно порозрядно під'єднані до С входів першої сукупності тригерів першої функціональної групи, а також до решти аналогічних тригерів всіх функціональних груп із циклічним зсувом на один розряд наступної сукупності відносно попередньої (N-й вихід фазорозщіплювача 1 до 1-го С-входу першої сукупності D-тригерів другої функціональної групи, 1 -й до 2-го, 2-й до 3-го і т д , N-1-й вихід фазорозщіплювача 1 до 1-го С-входу першої сукупності D-тригерів третьої функціональної групи, Nй до 2-го, 1 до 3-го і т д ), крім того виходи фазорозщіплювача 1 під'єднані порозрядно паралельно до всіх D-входів другої сукупносні тригерів функціональної групи та послідовно до Nфункцюнальних груп (1 -й вихід фазорозщіплювача 1 до всіх D-входів другої сукупності D-тригерів першої функціональної групи, 2-й до всіх D-входів другої сукупності D-тригерів другої функціональної групи і т д) Виходи фізорозщіплювача 2 під'єднані послідовно до Свходів другої сукупності тригерів та паралельно (аналогічно) до всіх N-функцюнальних груп, крім того 1-й вихід фазорозщіплювача 2 під'єднані до всіх D-входів першої сукупності D-тригерів всіх функціональних груп Перші виходи функціональних груп послідовно під'єднані до входів першого елемента "АБО" 4, другі виходи функціональних груп послідовно під'єднані до входів другого елемента "АБО" 5 Виходи елементів "АБО" є виходами пристрою Пристрій працює наступним чином На перший та другий входи пристрою подаються імпульсні ПОСЛІДОВНОСТІ f(t) та fo(t) Входи пристрою, внаслідок повної симетрії схеми є еквівалентними для вхідних сигналів На виходах еквідистантних N-фазних фазорозщіплювачів 1 та 2 формуються сигнали аналогічні f(t) та fo(t), але зсунуті по фазі один відносно іншого на 3607N- ,а саме 0°, 3607N-, 2-3607N- (N1)3607N- Кожна перша сукупність тригерів функціональної групи із N D-тригерів блоку функціонального перетворення 3 виконує функцію запам'ятовуючого пристрою, що проводить фіксацію значень К-го (1
