Пристрій для ділення

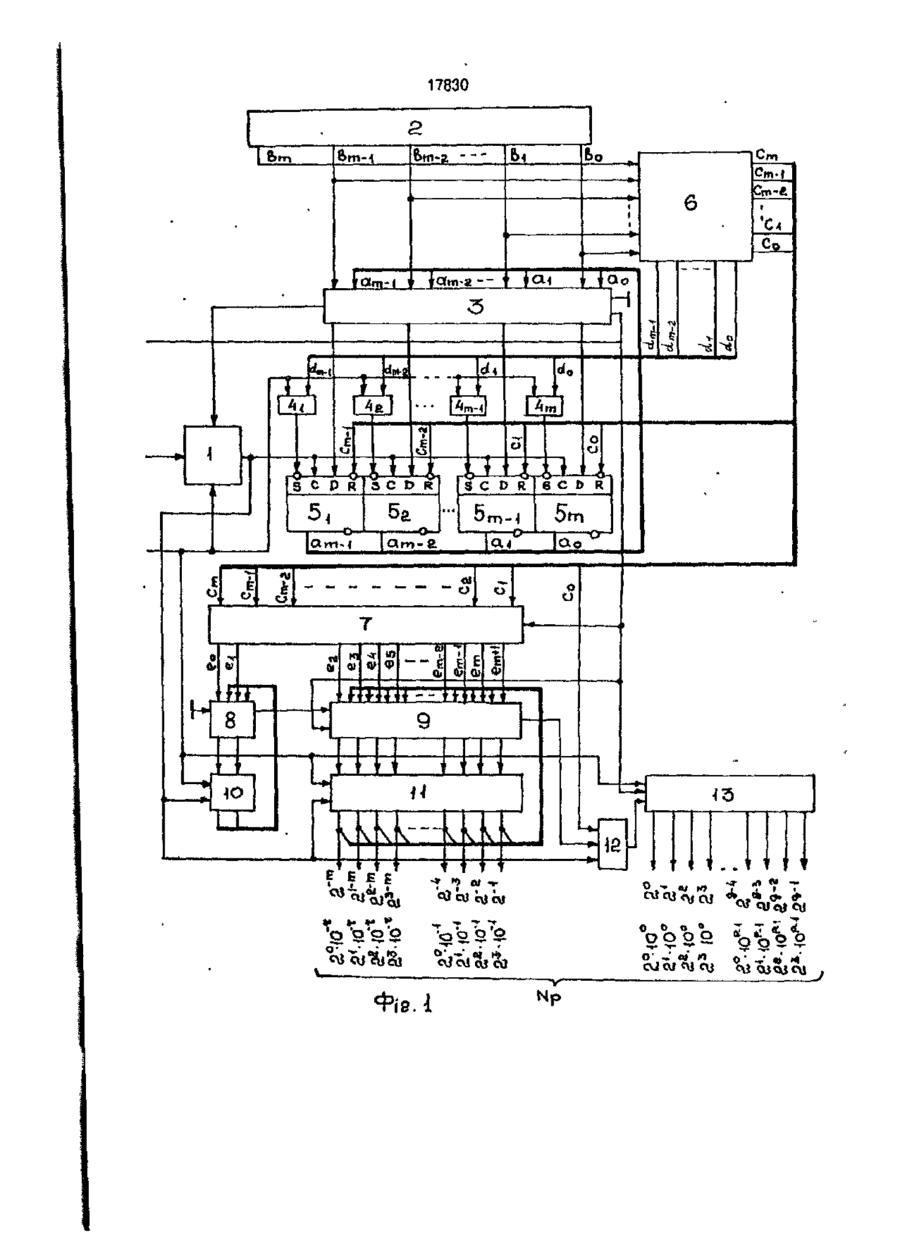

Пристрій для ділення, який містить схему віднімання, группу елементів "І", групу Тригерів, перший перетворювач кодів 1 регістр керуючого коду, виходи якого з'єднані з входами першого перетворювача кодів, перша група виходів якого підключена до перших входів групи елементів " І " , а друга група його виходів з'єднана з входами установлення в "0" групи тригерів, входи установлення в " 1 " яких підключенї до виходів групи елементів "Г, а синхронізуючі входи групи тригерів з'єднані з виходом схеми віднімання, вхід установлення якої підключений до других входів групи елементів "І" І до входу установлення пристрою, а перший Інформаційний вхід схеми віднімання з'єднаний з Інформаційним входом пристрою, який в 1 др і з н я є т ь с я тим, що в нього додатково введені другий перетворювач кодів, комбінаційний суматор, два регістри, логічна схема, керований сумуючий лічильник І два керованих комбінаційних суматори, вхід переносу першого з яких підключений до нульової шини, а керуючий вхід з'єднаний з керуючим входом другого керованого комбінаційного суматора, керуючим входом керованого сумуючого І лічильника, керуючим входом другого перетворювача кодів 1 керуючим входом пристрою, перша група входів першого керованого комбінаційного суматора підключена до виходів регістру керуючого коду, а друга група його входів з'єднана з виходами групи тригерів, Інформаційні входи яких підключені до виходів першого керованого комбінаційного суматора, вихід переносу якого з'єднаний с другим Інформаційним входом схеми віднімання, вихід якої підключений до синхронізуючих входів першого І другого регістрів і до першого входу ЛОГІЧНОТ схеми, другий вхід якої з'єднаний з виходом переносу другого керованого комбінаційного суматора, а третій вхід логічноТ схеми підключений до одного з виходів другої групи виходів першого перетворювача кодів, решта виходів цієї групи якого з'єднані з Інформаційними входами другого перетворювача кодів, виходи двох молодших розрядів якого підключені до першої групи входів комбінаційного суматора, а решта його виходів з'єднані з першою групою входів другого керованого комбінаційного суматора, друга група входів якого підключена до виходів другого регістру, Інформаційні входи якого з'єднані з виходами другого керованого комбінаційного суматора, вхід переносу якого підключений до виходу переносу комбінаційного суматора, вхід переносу якого з'єднаний з нульовою шиною, а друга група входів підключена до виходів першого регістру, Інформаційні входи якого з'єднані з виходами комбінаційного суматора, а вхід установлення першого регістру С > 00 со о 17830 підключений до входу установлення пристрою, входу установлення другого регістру І входу установлення керованого сумуючого лічильника, лічильний вхід якого з'єднаний з виходом логічної схеми, причому виходи другого регістру І керованого сумуючого лічильника є виходами схеми. Винахід відноситься до Імпульсної техніки І може бути використаний для обробки число-1мпульсно7 Інформації. Відомий пристрій для ділення (авт. св. 5 СССР № 984021, кл. Н 03 К 5/156. Бюл. № 47,1982), що містить регістр керуючого коду, групу двовходових елементів " І " , групу тригерів 1 схему віднімання, перший Інформаційний вхід якої з'єднаний з Ю Інформаційним входом пристрою. Крім того в його склад входять група тривходових елементів "Г, група елементів "АБО", сумуючий лічильник, група Імпульсно-потенціальних елементів І багатовходовий елемент "АБО". 15 Однак даний пристрій не може працювати у двох системах числення І має низьку точність, яка обумовлена великою нерівномірністю Імпульсів на виході багатовходового елемента "АБО" І, таким чином, 20 у всіх внутрішніх кодах пристрою. Найбільш близьким по сукупності ознак до запропонованого є пристрій для ділення (авт.св. СССР № 1437982, кл. Н 03 К 5/156, G 06 F 7/52, Бюл. № 42, 1988), що має з ним 25 наступні суттєві спільні ознаки: схему віднімання, групу елементів "Г, групу тригерів, перетворювач кодів І регістр керуючого коду, виходи якого з'єднані з входами перетворювача кодів, перша група ви- ЗО ходів якого підключена до перших входів групи елементів "Г, а друга група його виходів з'єднана з входами установлення в "0" групи тригерів, входи установлення в " 1 " яких підключені до виходів групи елементів 35 "І", а синхронізуючі входи групи тригерів з'єднані з виходом схеми віднімання, вхід установлення якої підключений до других входів групи елементів " І " І до входу установлення пристрою, а перший 40 Інформаційний вхід схеми віднімання з'єднаний з інформаційним входом пристрою. Крім того, в Його склад входять керований лічильник, сумуючий лічильник І комбінаційний суматор, перша група входів 4 5 якого підключена до виходів .регістру керуючого коду, а друга група входів з'єднана з виходами групи тригерів, Інформаційні входи яких підключені до виходів комбінаційного суматора, вихід 50 переносу якого з'єднаний з другим Інформаційним входом схеми віднімання, вихід якої підключений до лічильного входу керованого лічильника, керуючі входи якого з'єднані з другою групою виходів перетворювача кодів, а вихід переповнення підключений до лічильного входу сумуючого лічильника, вхід установлення якого з'єднаний з входом установлення керованого лічильника І входом установлення пристрою, причому виходи керованого і сумуючого лічильника є виходами пристрою. Однак цей пристрій не може працювати удвох системах числення. В основу винаходу поставлене завдання створення пристрою для ділення у якому введеням нових структурних елементів І нових зв'язків забезпечується робота як у двійковій, так І у двійково-десятковій системах числення І за рахунок цього розширюються функціональні можливості пристрою. Поставлене завдання вирішується тим, що в пристрій для ділення, який містить схему віднімання, групу елементів Т \ групу тригерів, перший перетворювач кгодів І регістр керуючого коду, виходи якого з'єднані з входами першого перетворювача кодів, перша група виходів якого підключена до перших входів групи елементів "Г, а друга група його виходів з'єднана з входами установлення в "0" групи тригерів, входи установлення в " 1 " яких підключені до виходів групи елементів " I й , а синхронізуючі входи групи тригерів з'єднані з виходом схеми віднімання, вхід установлення якоТ підключений до других входів групи елементів "Г І до входу установлення пристрою, а перший інформаційний вхід схеми віднімання з'єднаний з Інформаційним входом пристрою, згідно з винаходом введені другий перетворювач кодів, комбінаційний суматор, два регістри, логічна схема, керований сумуючий лічильник І два керованих комбінаційних суматори, вхід переносу першого з яких підключений до нульової шини, а керуючий вхід з'єднаний з керуючим входом другого керованого комбінаційного суматора, керуючим входом керованого сумуючого 17830 лічильника, керуючим входом другого перетворювача кодів І керуючим входом пристрою, перша група входів першого керованого комбінаційного суматора підключена до виходів регістру керуючого коду, а друга група його входів з'єднана з виходами групи тригерів, Інформаційні входи яких підключені до виходів першого керованого комбінаційного суматора, вихід переносу якого з'єднаний з другим Інформаційним входом схеми віднімання, вихід якої підключений до синхронізуючих входів першого І другого регістрів ! до першого входу ЛОГІЧНОТ схеми, другий вхід якоТ з'єднаний з виходом переносу другого керованого комбінаційного суматора, а третій вхід логічної схеми підключений до одного з виходів другої групи виходів першого перетворювача кодів, решта виходів цієТ групи якого з'єднані з Інформаційними входами другого перетворювача кодів, виходи двох молодших розрядів якого підключені до першої групи входів комбінаційного суматора, а решта його виходів з'єднані з першою групою входів другого керованого комбінаційного суматора, друга група входів якого підключена до виходів другого регістру, Інформаційні входи якого з'єднані з виходами другого керованого комбінаційного суматора, вхід переносу якого підключений до виходу переносу комбінаційного суматора, вхід переносу якого з'єднаний з нульовою шиною, а друга група входів підключена до виходів першого регістру, Інформаційні входи якого з'єднані з виходами комбінаційного суматора, а вхід установлення першого регістру підключений до входу установлення пристрою, входу установлення другого регістру І входу установлення керованого сумуючого лічильника, лічильний вхід якого з'єднаний з виходом логічної схеми, причому виходи другого регістру І керованого сумуючого лічильника є виходами схеми. Введення першого керованого комбінаційного суматора І відповідних зв'язків ДОЗВОЛЯЄ сформувати на виході схеми віднімання Імпульсний потік, середня частота якого обернено пропорційна коду в керуючому регістрі, незалежно від того у якій системі числення він Існує: ДВІЙКОВІЙ ЧИ двійково-десятковій. Введення другого перетворювача кодів, комбінаційного суматора, другого керованого комбінаційного суматора, двох регістрів, логічної схеми, керованого сумуючого лічильника І ВІДПОВІДНИХ зв'язків ДОЗВОЛЯЄ одержати результуючий код як у ДВІЙКОВІЙ, так І в двійково-десятковій системах числення І тим самим розширити функціональні можливості пристрою. Структурна схема пристрою для 5 ділення зображена на фіг. 1. В його склад входять схема 1 віднімання, регістр 2 керуючого коду, керований комбінаційний суматор 3, група 4і - 4 т елементів "І", група 5і - 5т тригерів, перетворювачі кодів 6 І 7, 10 комбінаційний суматор 8, керований комбінаційний суматор 9, регістри 10 і 11, логічна схема 12 І керований сумуючий лічильник 13. Виходи регістра 2 керуючого коду 15 з'єднані з входами перетворювача кодів 6, перша група виходів якого підключена до перших входів групи 4і - 4т елементів "І", а друга група його виходів з'єднана з входами установлення в "0" групи 5і - 5т тригерів, 20 входи установлення в " 1 " яких підключені до виходів групи 4і - 4т елементів "Г, а синхронізуючі входи групи 5і - 5т тригерів з'єднані з виходом схеми 1 віднімання, вхід установлення якої підключений до других 25 входів групи 4і - 4 т елементів "І" і до входу установлення пристрою, а перший Інформаційний вхід схеми 1 віднімання з'єднаний з Інформаційним входом пристрою, вхід переносу керованого ЗО комбінаційного суматора 3 підключений до нульової шини, а керуючий вхід з'єднаний з керуючим входом керованого комбінаційного суматора 9, керуючим входом керованого сумуючого лічильника 13, 35 керуючим входом перетворювача кодів 7 і керуючим входом пристрою, перша група входів керованого комбінаційного суматора З підключена до виходів регістру 2 керуючого коду, а друга група його входів 40 з'єднана з виходами групи 5і - 5т тригерів, Інформаційні входи яких підключені до виходів керованого комбінаційного суматора З, вихід переносу якого з'єднаний з другим Інформаційним входом схеми 1 віднімання, 45 вихід якої підключений до синхронізуючих входів регістрів 10 І 11 І до першого входу логічної схеми 12, другий вхід якої з'єднаний з виходом переносу керованого комбінаційного суматора 9, а третій вхід 50 логічноТ схеми 12 підключений до одного з виходів другої групи виходів перетворювача кодів 8, решта виходів цієї групи якого з'єднані з Інформаційними входами перетворювача кодів 7, виходи двох молод55 ших розрядів якого підключені до першої групи входів комбінаційного суматора 8, а решта його виходів з'єднані з першою групою входів керованого комбінаційного суматора 9, друга група входів якого підключена до виходів регістру 11, 17830 Інформаційні входи якого з'єднані з виходами керованого комбінаційного суматора 9, вхід переносу якого підключений до виходу переносу комбінаційного суматора 8, вхід переносу якого з'єднаний з нульовою шиною, а друга група входів підключена до виходів регістру 10, Інформаційні входи якого з'єднані з виходами комбінаційного суматора 8, а вхід установлення регістру 10 підключений до входу установлення пристрою, входу установлення регістру 11 І входу установлення керованого сумуючого лічильника 13, лічильний вхід якого з'єднаний з виходом логічної схеми 12, причому виходи регістру 11 І керованого сумуючого лічильника 13 є виходами схеми. Варіант побудови керованих комбінаційних суматорів 3 і 9 зображений на фіг. 2. В його склад входять група 14і 14г чотирирозрядних комбінаційних суматорів, група 15і - 152г тривходових елементів " І " , група 16і - 16г тривходових елементів "АБО", група 17і - 17Г двовходових елементів " І " І група 18і - 18г чотирирозрядних комбінаційних суматорів. В склад логічної схеми 12, приклад побудови якої зображений на фіг. З, входять логічний елемен 19 "НЕ", логічний елемент 20 "J" 1 логічний елемент 21 "АБО". Варіант побудови керованого сумуючого лічильника 13 зображений на фіг. 4, В його склад входять група 22і - 22 q тригерів, група 23і - 23Р елементів "АБО", група 24і 24Р елементів " І " І елемент "НЕ". У ДВІЙКОВІЙ системі числення пристрій працює таким чином. Перед початком роботи регістри 10,11 І лічильник 13 обнуляються Імпульсом, який подається на вхід установлення пристрою. Схема 1 віднімання установлюється в початковий стан, при якому вона пропускає Імпульси з Інформаційного входу пристрою на свій вихід. Число г(дІльник), що міститься в регістрі 2, запишемо у вигляді m г 2 І =0 bi2', (1) 2k = 2 ай1. (4) 1=0 де ао, аі,.. м ат-1 - значення двійкових розрядів . 20 Комбінаційний суматор 3, тригери 5і 5т 1 регістр 2 складають нагромаджуючий суматор, який у даному випадку працює у ДВІЙКОВІЙ системі числення, що забезпечується подачею на керуючий вхід 25 комбінаційного суматора 3 логічного "0" з керуючого входу пристрою. Причому рівень ЛОГІЧНОЇ ОДИНИЦІ ПОЯВЛЯЄТЬСЯ НЭ ЙОГО ВИХОДІ переносу, тобто на виході переносу комбінаційного суматора 3, при умові 2 Ьі2' + 2 т . (5) І =0 35 40 45 Сигнали dm-i - 0, dm-2 = 0,..., dk+1 - 0 через елементи 4і -4m-k-i " І " поступають на входи установлення в"1"тригерів5і -5m-k-i І утримують їх в одиничному стані на протязі всього часу роботи пристрою, тобто З т - 1 ' ат-2 =... ак+і - 1. Сигнал Ск = 0 надходить на вхід установлення в и 0"тригера5 т -к ' утримує його в нульовому стані, тобто ак = =0. Тригери 5т-к+і - 5т, ЯКІ були установлені перед початком роботи в одиничні стани, можуть в процесі роботи змінювати свої стани. Це пояснюється тим, що сигнали dj = Н 0 = 0, 1 k-1 i c j = 1 0 = 0. 1 к-1), які надходять ВІДПОВІДНО на входи елементів 4m-k+! -4m " І " І на входи установлення в "0" тригерів 5т-к+і - 5т, не чинять НІЯКОЇ дії на останні. Таким чином число
