Електронагрівальний пристрій

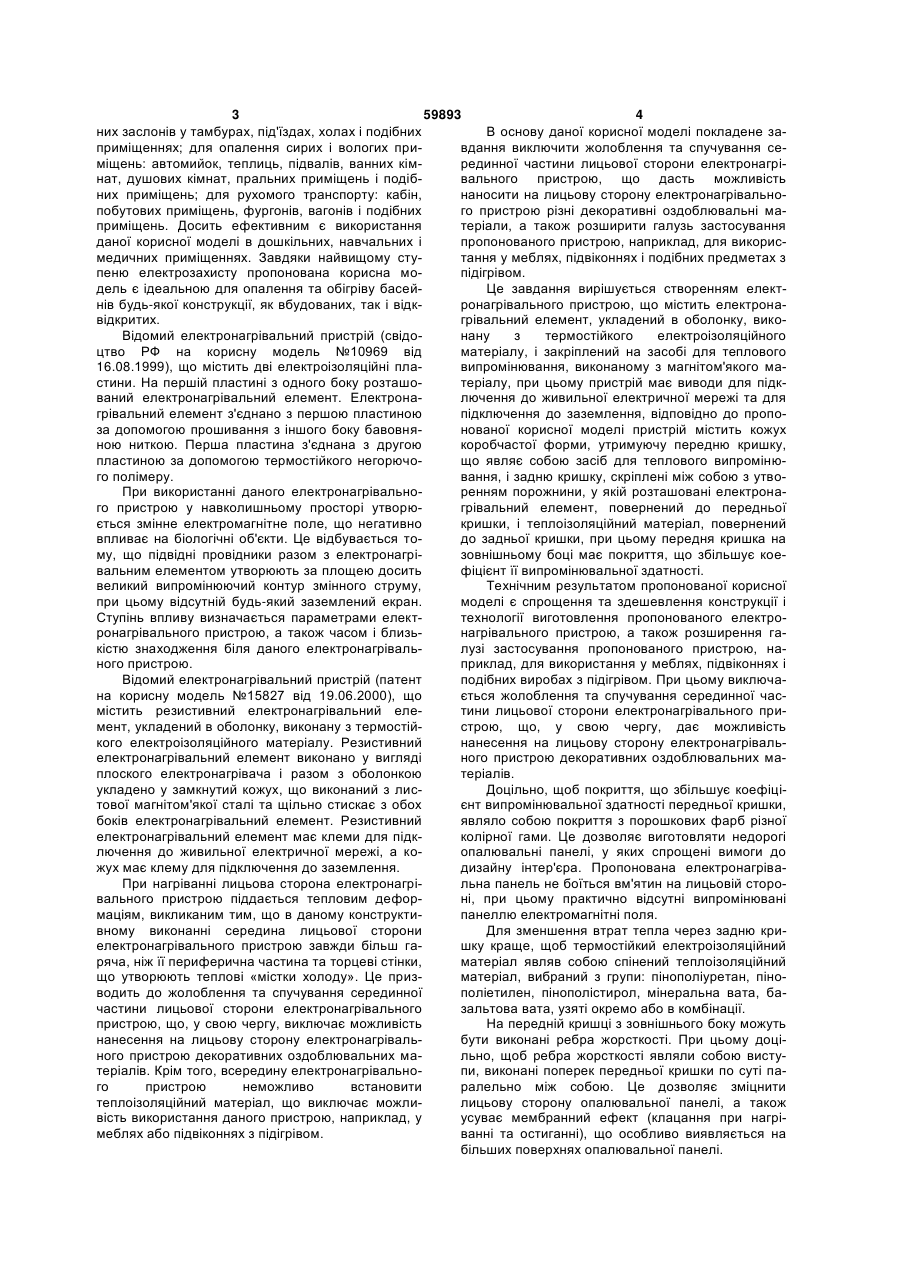

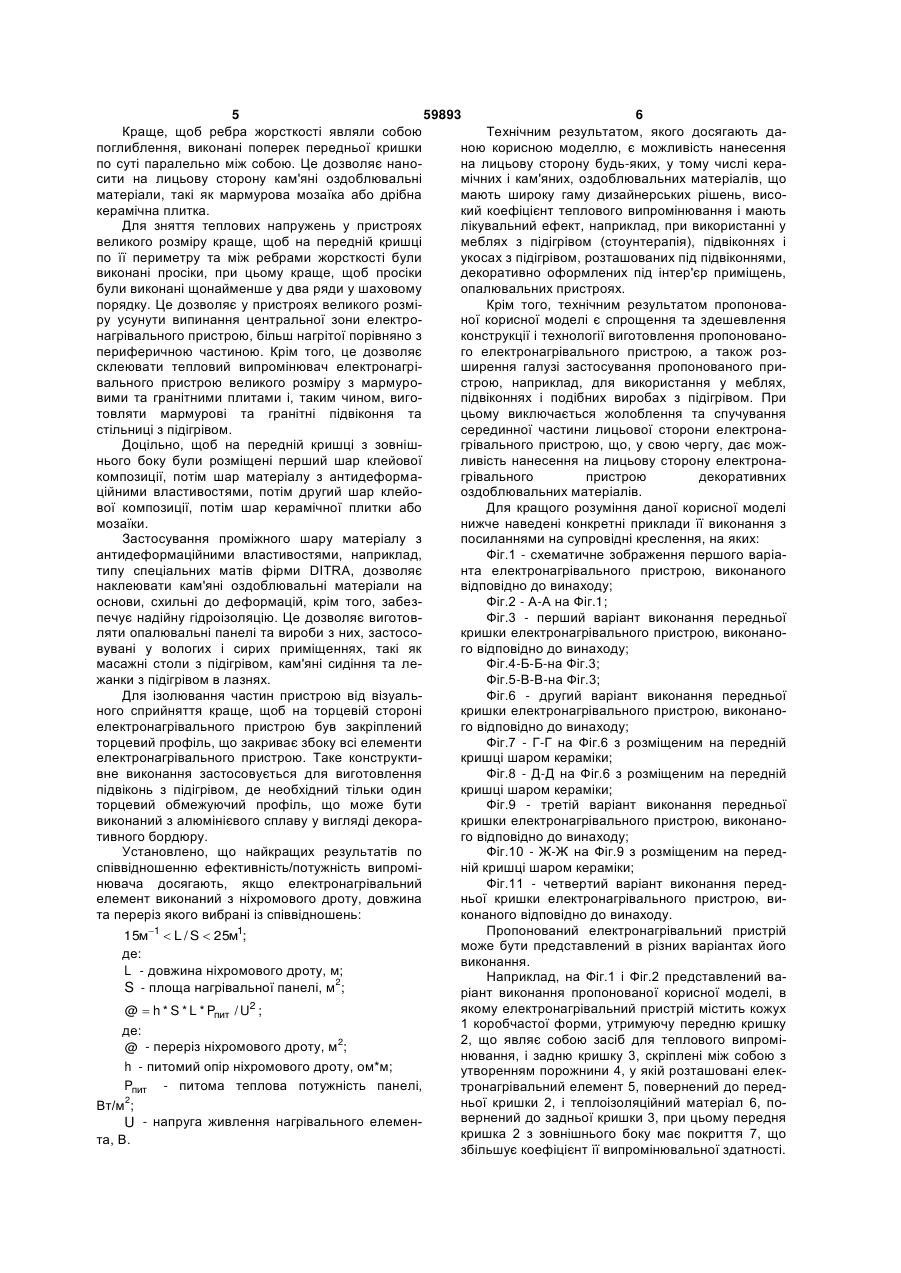

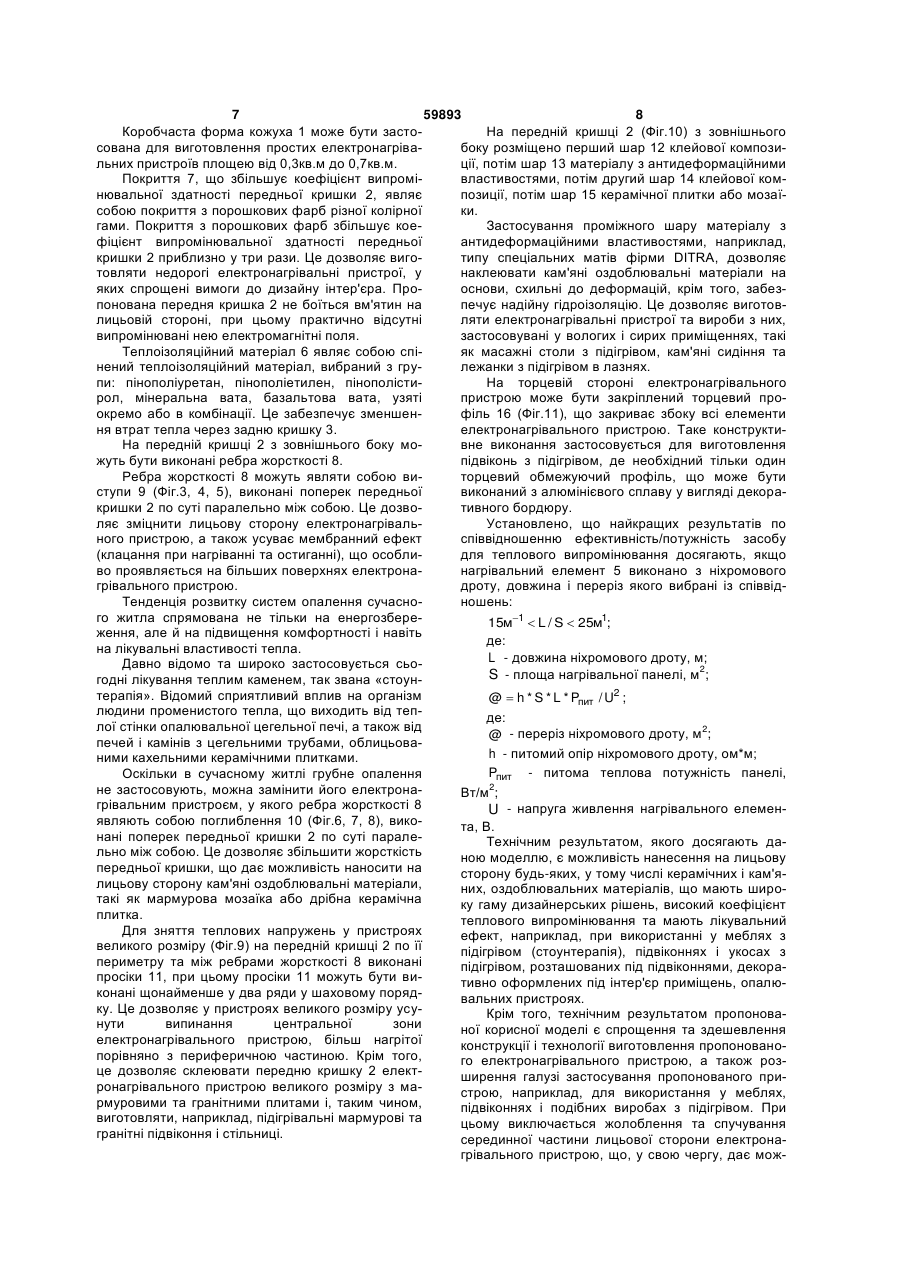

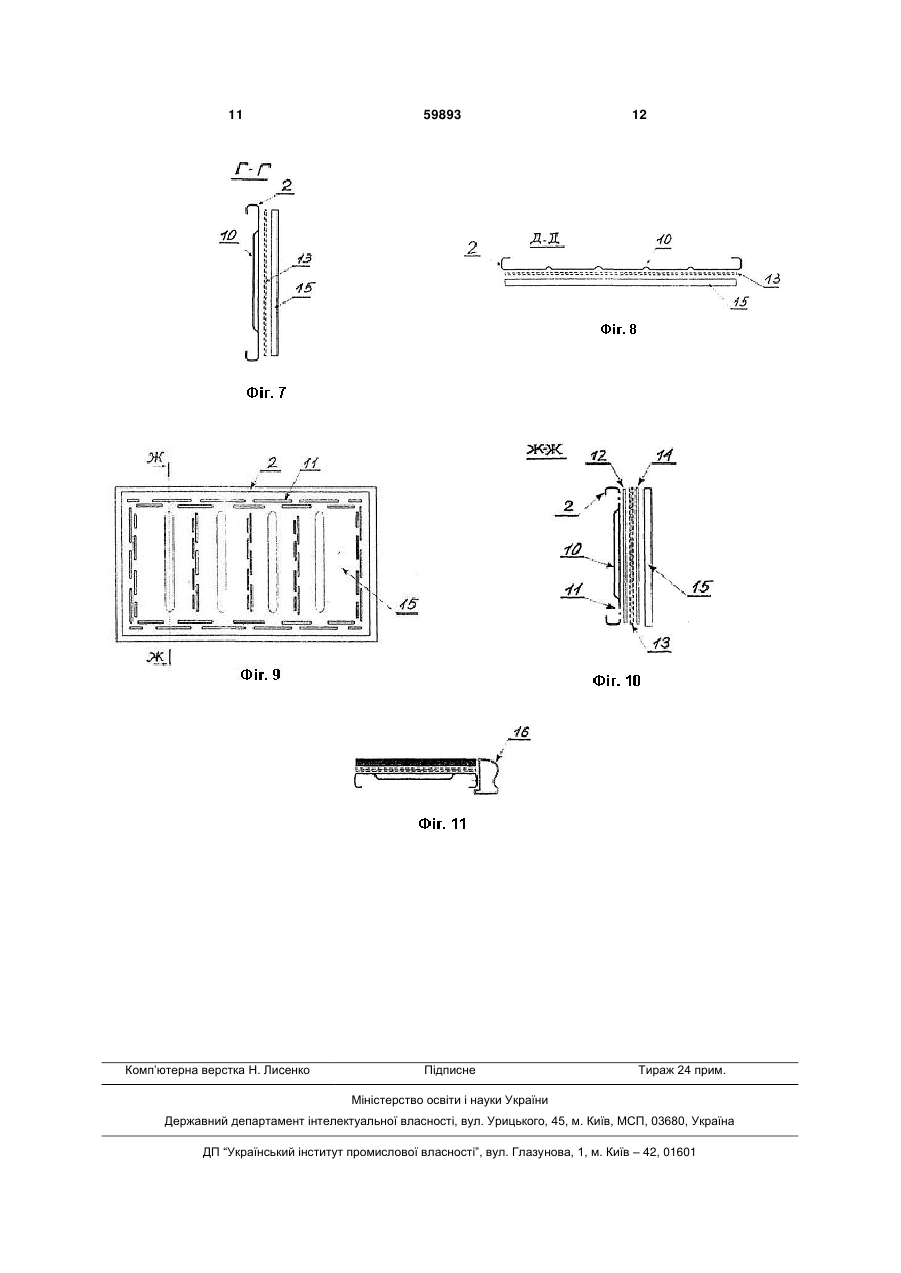

1. Електронагрівальний пристрій, що містить електронагрівальний елемент, укладений в оболонку, виконану з термостійкого електроізоляційного матеріалу, і закріплений на засобі для теплового випромінювання, виконаному з магнітом'якого матеріалу, при цьому пристрій має виводи для підключення до живильної електричної мережі та для підключення до заземлення, який відрізняється тим, що пристрій містить кожух коробчастої форми, утримуючу передню кришку, що являє собою засіб для теплового випромінювання, і задню кришку, скріплені між собою з утворенням порожнини, у якій розташовані електронагрівальний елемент, повернений до передньої кришки, і теплоізоляційний матеріал, повернений до задньої кришки, при цьому передня кришка з зовнішнього боку має покриття, що збільшує коефіцієнт її випромінювальної здатності. 2. Електронагрівальний пристрій за п.1, який відрізняється тим, що покриття, що збільшує коефіцієнт випромінювальної здатності зовнішньої сторони передньої кришки, являє собою покриття з порошкових фарб різної колірної гами. 3. Електронагрівальний пристрій за п.1, який відрізняється тим, що теплоізоляційний матеріал являє собою спінений теплоізоляційний матеріал, вибраний з групи: пінополіуретан, пінополіетилен, пінополістирол, мінеральна вата, базальтова вата, узяті окремо або в комбінації. 4. Електронагрівальний пристрій за п.1, який відрізняється тим, що на передній кришці з зовнішнього боку виконані ребра жорсткості. U 2 2 @ - переріз ніхромового дроту, м ; h - питомий опір ніхромового дроту, ом*м; 2 Pпит - питома теплова потужність панелі, Вт/м ; U - напруга живлення нагрівального елемента, В. UA @  h * S * L * Pпит / U2 , де: (19) 1 3 59893 4 них заслонів у тамбурах, під'їздах, холах і подібних В основу даної корисної моделі покладене заприміщеннях; для опалення сирих і вологих привдання виключити жолоблення та спучування семіщень: автомийок, теплиць, підвалів, ванних кімрединної частини лицьової сторони електронагрінат, душових кімнат, пральних приміщень і подібвального пристрою, що дасть можливість них приміщень; для рухомого транспорту: кабін, наносити на лицьову сторону електронагрівальнопобутових приміщень, фургонів, вагонів і подібних го пристрою різні декоративні оздоблювальні маприміщень. Досить ефективним є використання теріали, а також розширити галузь застосування даної корисної моделі в дошкільних, навчальних і пропонованого пристрою, наприклад, для викорисмедичних приміщеннях. Завдяки найвищому стутання у меблях, підвіконнях і подібних предметах з пеню електрозахисту пропонована корисна мопідігрівом. дель є ідеальною для опалення та обігріву басейЦе завдання вирішується створенням електнів будь-якої конструкції, як вбудованих, так і відкронагрівального пристрою, що містить електронавідкритих. грівальний елемент, укладений в оболонку, викоВідомий електронагрівальний пристрій (свідонану з термостійкого електроізоляційного цтво РФ на корисну модель №10969 від матеріалу, і закріплений на засобі для теплового 16.08.1999), що містить дві електроізоляційні плавипромінювання, виконаному з магнітом'якого мастини. На першій пластині з одного боку розташотеріалу, при цьому пристрій має виводи для підкваний електронагрівальний елемент. Електроналючення до живильної електричної мережі та для грівальний елемент з'єднано з першою пластиною підключення до заземлення, відповідно до пропоза допомогою прошивання з іншого боку бавовнянованої корисної моделі пристрій містить кожух ною ниткою. Перша пластина з'єднана з другою коробчастої форми, утримуючу передню кришку, пластиною за допомогою термостійкого негорючощо являє собою засіб для теплового випромінюго полімеру. вання, і задню кришку, скріплені між собою з утвоПри використанні даного електронагрівальноренням порожнини, у якій розташовані електронаго пристрою у навколишньому просторі утворюгрівальний елемент, повернений до передньої ється змінне електромагнітне поле, що негативно кришки, і теплоізоляційний матеріал, повернений впливає на біологічні об'єкти. Це відбувається тодо задньої кришки, при цьому передня кришка на му, що підвідні провідники разом з електронагрізовнішньому боці має покриття, що збільшує коевальним елементом утворюють за площею досить фіцієнт її випромінювальної здатності. великий випромінюючий контур змінного струму, Технічним результатом пропонованої корисної при цьому відсутній будь-який заземлений екран. моделі є спрощення та здешевлення конструкції і Ступінь впливу визначається параметрами електтехнології виготовлення пропонованого електроронагрівального пристрою, а також часом і близьнагрівального пристрою, а також розширення гакістю знаходження біля даного електронагрівальлузі застосування пропонованого пристрою, наного пристрою. приклад, для використання у меблях, підвіконнях і Відомий електронагрівальний пристрій (патент подібних виробах з підігрівом. При цьому виключана корисну модель №15827 від 19.06.2000), що ється жолоблення та спучування серединної часмістить резистивний електронагрівальний елетини лицьової сторони електронагрівального примент, укладений в оболонку, виконану з термостійстрою, що, у свою чергу, дає можливість кого електроізоляційного матеріалу. Резистивний нанесення на лицьову сторону електронагрівальелектронагрівальний елемент виконано у вигляді ного пристрою декоративних оздоблювальних маплоского електронагрівача і разом з оболонкою теріалів. укладено у замкнутий кожух, що виконаний з лисДоцільно, щоб покриття, що збільшує коефіцітової магнітом'якої сталі та щільно стискає з обох єнт випромінювальної здатності передньої кришки, боків електронагрівальний елемент. Резистивний являло собою покриття з порошкових фарб різної електронагрівальний елемент має клеми для підкколірної гами. Це дозволяє виготовляти недорогі лючення до живильної електричної мережі, а коопалювальні панелі, у яких спрощені вимоги до жух має клему для підключення до заземлення. дизайну інтер'єра. Пропонована електронагріваПри нагріванні лицьова сторона електронагрільна панель не боїться вм'ятин на лицьовій сторовального пристрою піддається тепловим дефорні, при цьому практично відсутні випромінювані маціям, викликаним тим, що в даному конструктипанеллю електромагнітні поля. вному виконанні середина лицьової сторони Для зменшення втрат тепла через задню криелектронагрівального пристрою завжди більш гашку краще, щоб термостійкий електроізоляційний ряча, ніж її периферична частина та торцеві стінки, матеріал являв собою спінений теплоізоляційний що утворюють теплові «містки холоду». Це призматеріал, вибраний з групи: пінополіуретан, піноводить до жолоблення та спучування серединної поліетилен, пінополістирол, мінеральна вата, бачастини лицьової сторони електронагрівального зальтова вата, узяті окремо або в комбінації. пристрою, що, у свою чергу, виключає можливість На передній кришці з зовнішнього боку можуть нанесення на лицьову сторону електронагрівальбути виконані ребра жорсткості. При цьому доціного пристрою декоративних оздоблювальних мально, щоб ребра жорсткості являли собою вистутеріалів. Крім того, всередину електронагрівальнопи, виконані поперек передньої кришки по суті паго пристрою неможливо встановити ралельно між собою. Це дозволяє зміцнити теплоізоляційний матеріал, що виключає можлилицьову сторону опалювальної панелі, а також вість використання даного пристрою, наприклад, у усуває мембранний ефект (клацання при нагрімеблях або підвіконнях з підігрівом. ванні та остиганні), що особливо виявляється на більших поверхнях опалювальної панелі. 5 59893 6 Краще, щоб ребра жорсткості являли собою Технічним результатом, якого досягають дапоглиблення, виконані поперек передньої кришки ною корисною моделлю, є можливість нанесення по суті паралельно між собою. Це дозволяє нанона лицьову сторону будь-яких, у тому числі керасити на лицьову сторону кам'яні оздоблювальні мічних і кам'яних, оздоблювальних матеріалів, що матеріали, такі як мармурова мозаїка або дрібна мають широку гаму дизайнерських рішень, високерамічна плитка. кий коефіцієнт теплового випромінювання і мають Для зняття теплових напружень у пристроях лікувальний ефект, наприклад, при використанні у великого розміру краще, щоб на передній кришці меблях з підігрівом (стоунтерапія), підвіконнях і по її периметру та між ребрами жорсткості були укосах з підігрівом, розташованих під підвіконнями, виконані просіки, при цьому краще, щоб просіки декоративно оформлених під інтер'єр приміщень, були виконані щонайменше у два ряди у шаховому опалювальних пристроях. порядку. Це дозволяє у пристроях великого розміКрім того, технічним результатом пропоновару усунути випинання центральної зони електроної корисної моделі є спрощення та здешевлення нагрівального пристрою, більш нагрітої порівняно з конструкції і технології виготовлення пропонованопериферичною частиною. Крім того, це дозволяє го електронагрівального пристрою, а також розсклеювати тепловий випромінювач електронагріширення галузі застосування пропонованого привального пристрою великого розміру з мармурострою, наприклад, для використання у меблях, вими та гранітними плитами і, таким чином, вигопідвіконнях і подібних виробах з підігрівом. При товляти мармурові та гранітні підвіконня та цьому виключається жолоблення та спучування стільниці з підігрівом. серединної частини лицьової сторони електронаДоцільно, щоб на передній кришці з зовнішгрівального пристрою, що, у свою чергу, дає можнього боку були розміщені перший шар клейової ливість нанесення на лицьову сторону електронакомпозиції, потім шар матеріалу з антидеформагрівального пристрою декоративних ційними властивостями, потім другий шар клейооздоблювальних матеріалів. вої композиції, потім шар керамічної плитки або Для кращого розуміння даної корисної моделі мозаїки. нижче наведені конкретні приклади її виконання з Застосування проміжного шару матеріалу з посиланнями на супровідні креслення, на яких: антидеформаційними властивостями, наприклад, Фіг.1 - схематичне зображення першого варіатипу спеціальних матів фірми DITRA, дозволяє нта електронагрівального пристрою, виконаного наклеювати кам'яні оздоблювальні матеріали на відповідно до винаходу; основи, схильні до деформацій, крім того, забезФіг.2 - А-А на Фіг.1; печує надійну гідроізоляцію. Це дозволяє виготовФіг.3 - перший варіант виконання передньої ляти опалювальні панелі та вироби з них, застосокришки електронагрівального пристрою, виконановувані у вологих і сирих приміщеннях, такі як го відповідно до винаходу; масажні столи з підігрівом, кам'яні сидіння та леФіг.4-Б-Б-на Фіг.3; жанки з підігрівом в лазнях. Фіг.5-В-В-на Фіг.3; Для ізолювання частин пристрою від візуальФіг.6 - другий варіант виконання передньої ного сприйняття краще, щоб на торцевій стороні кришки електронагрівального пристрою, виконаноелектронагрівального пристрою був закріплений го відповідно до винаходу; торцевий профіль, що закриває збоку всі елементи Фіг.7 - Г-Г на Фіг.6 з розміщеним на передній електронагрівального пристрою. Таке конструктикришці шаром кераміки; вне виконання застосовується для виготовлення Фіг.8 - Д-Д на Фіг.6 з розміщеним на передній підвіконь з підігрівом, де необхідний тільки один кришці шаром кераміки; торцевий обмежуючий профіль, що може бути Фіг.9 - третій варіант виконання передньої виконаний з алюмінієвого сплаву у вигляді декоракришки електронагрівального пристрою, виконанотивного бордюру. го відповідно до винаходу; Установлено, що найкращих результатів по Фіг.10 - Ж-Ж на Фіг.9 з розміщеним на передспіввідношенню ефективність/потужність випроміній кришці шаром кераміки; нювача досягають, якщо електронагрівальний Фіг.11 - четвертий варіант виконання переделемент виконаний з ніхромового дроту, довжина ньої кришки електронагрівального пристрою, вита переріз якого вибрані із співвідношень: конаного відповідно до винаходу. Пропонований електронагрівальний пристрій 15м1  L / S  25м1; може бути представлений в різних варіантах його де: виконання. L - довжина ніхромового дроту, м; Наприклад, на Фіг.1 і Фіг.2 представлений ва2 S - площа нагрівальної панелі, м ; ріант виконання пропонованої корисної моделі, в якому електронагрівальний пристрій містить кожух @  h * S * L * Pпит / U2 ; 1 коробчастої форми, утримуючу передню кришку де: 2, що являє собою засіб для теплового випромі2 @ - переріз ніхромового дроту, м ; нювання, і задню кришку 3, скріплені між собою з h - питомий опір ніхромового дроту, ом*м; утворенням порожнини 4, у якій розташовані елекPпит - питома теплова потужність панелі, тронагрівальний елемент 5, повернений до перед2 ньої кришки 2, і теплоізоляційний матеріал 6, поВт/м ; вернений до задньої кришки 3, при цьому передня U - напруга живлення нагрівального елеменкришка 2 з зовнішнього боку має покриття 7, що та, В. збільшує коефіцієнт її випромінювальної здатності. 7 59893 8 Коробчаста форма кожуха 1 може бути застоНа передній кришці 2 (Фіг.10) з зовнішнього сована для виготовлення простих електронагрівабоку розміщено перший шар 12 клейової композильних пристроїв площею від 0,3кв.м до 0,7кв.м. ції, потім шар 13 матеріалу з антидеформаційними Покриття 7, що збільшує коефіцієнт випромівластивостями, потім другий шар 14 клейової комнювальної здатності передньої кришки 2, являє позиції, потім шар 15 керамічної плитки або мозаїсобою покриття з порошкових фарб різної колірної ки. гами. Покриття з порошкових фарб збільшує коеЗастосування проміжного шару матеріалу з фіцієнт випромінювальної здатності передньої антидеформаційними властивостями, наприклад, кришки 2 приблизно у три рази. Це дозволяє виготипу спеціальних матів фірми DITRA, дозволяє товляти недорогі електронагрівальні пристрої, у наклеювати кам'яні оздоблювальні матеріали на яких спрощені вимоги до дизайну інтер'єра. Прооснови, схильні до деформацій, крім того, забезпонована передня кришка 2 не боїться вм'ятин на печує надійну гідроізоляцію. Це дозволяє виготовлицьовій стороні, при цьому практично відсутні ляти електронагрівальні пристрої та вироби з них, випромінювані нею електромагнітні поля. застосовувані у вологих і сирих приміщеннях, такі Теплоізоляційний матеріал 6 являє собою спіяк масажні столи з підігрівом, кам'яні сидіння та нений теплоізоляційний матеріал, вибраний з грулежанки з підігрівом в лазнях. пи: пінополіуретан, пінополіетилен, пінополістиНа торцевій стороні електронагрівального рол, мінеральна вата, базальтова вата, узяті пристрою може бути закріплений торцевий проокремо або в комбінації. Це забезпечує зменшенфіль 16 (Фіг.11), що закриває збоку всі елементи ня втрат тепла через задню кришку 3. електронагрівального пристрою. Таке конструктиНа передній кришці 2 з зовнішнього боку мовне виконання застосовується для виготовлення жуть бути виконані ребра жорсткості 8. підвіконь з підігрівом, де необхідний тільки один Ребра жорсткості 8 можуть являти собою виторцевий обмежуючий профіль, що може бути ступи 9 (Фіг.3, 4, 5), виконані поперек передньої виконаний з алюмінієвого сплаву у вигляді декоракришки 2 по суті паралельно між собою. Це дозвотивного бордюру. ляє зміцнити лицьову сторону електронагрівальУстановлено, що найкращих результатів по ного пристрою, а також усуває мембранний ефект співвідношенню ефективність/потужність засобу (клацання при нагріванні та остиганні), що особлидля теплового випромінювання досягають, якщо во проявляється на більших поверхнях електронанагрівальний елемент 5 виконано з ніхромового грівального пристрою. дроту, довжина і переріз якого вибрані із співвідТенденція розвитку систем опалення сучасноношень: го житла спрямована не тільки на енергозбере15м1  L / S  25м1; ження, але й на підвищення комфортності і навіть де: на лікувальні властивості тепла. L - довжина ніхромового дроту, м; Давно відомо та широко застосовується сьо2 S - площа нагрівальної панелі, м ; годні лікування теплим каменем, так звана «стоунтерапія». Відомий сприятливий вплив на організм @  h * S * L * Pпит / U2 ; людини променистого тепла, що виходить від тепде: лої стінки опалювальної цегельної печі, а також від 2 @ - переріз ніхромового дроту, м ; печей і камінів з цегельними трубами, облицьоваh - питомий опір ніхромового дроту, ом*м; ними кахельними керамічними плитками. Pпит - питома теплова потужність панелі, Оскільки в сучасному житлі грубне опалення 2 не застосовують, можна замінити його електронаВт/м ; грівальним пристроєм, у якого ребра жорсткості 8 U - напруга живлення нагрівального елеменявляють собою поглиблення 10 (Фіг.6, 7, 8), викота, В. нані поперек передньої кришки 2 по суті паралеТехнічним результатом, якого досягають дально між собою. Це дозволяє збільшити жорсткість ною моделлю, є можливість нанесення на лицьову передньої кришки, що дає можливість наносити на сторону будь-яких, у тому числі керамічних і кам'ялицьову сторону кам'яні оздоблювальні матеріали, них, оздоблювальних матеріалів, що мають широтакі як мармурова мозаїка або дрібна керамічна ку гаму дизайнерських рішень, високий коефіцієнт плитка. теплового випромінювання та мають лікувальний Для зняття теплових напружень у пристроях ефект, наприклад, при використанні у меблях з великого розміру (Фіг.9) на передній кришці 2 по її підігрівом (стоунтерапія), підвіконнях і укосах з периметру та між ребрами жорсткості 8 виконані підігрівом, розташованих під підвіконнями, декорапросіки 11, при цьому просіки 11 можуть бути витивно оформлених під інтер'єр приміщень, опалюконані щонайменше у два ряди у шаховому порядвальних пристроях. ку. Це дозволяє у пристроях великого розміру усуКрім того, технічним результатом пропонованути випинання центральної зони ної корисної моделі є спрощення та здешевлення електронагрівального пристрою, більш нагрітої конструкції і технології виготовлення пропонованопорівняно з периферичною частиною. Крім того, го електронагрівального пристрою, а також розце дозволяє склеювати передню кришку 2 електширення галузі застосування пропонованого приронагрівального пристрою великого розміру з мастрою, наприклад, для використання у меблях, рмуровими та гранітними плитами і, таким чином, підвіконнях і подібних виробах з підігрівом. При виготовляти, наприклад, підігрівальні мармурові та цьому виключається жолоблення та спучування гранітні підвіконня і стільниці. серединної частини лицьової сторони електронагрівального пристрою, що, у свою чергу, дає мож 9 59893 10 ливість нанесення на лицьову сторону електронаПри подачі на виводи електронагрівального грівального пристрою декоративних оздоблювальпристрою напруги живильної електричної мережі них матеріалів. електронагрівальний елемент забезпечує рівноміПропонований електронагрівальний пристрій рне нагрівання лицьової сторони панелі або пепрацює наступним чином. редньої стінки кожуха по всій площі. Заземлення У всіх варіантах виконання електронагрівальелектронагрівального пристрою забезпечує його ний пристрій працює однаковим чином. електробезпечність і пожежобезпечність. 11 Комп’ютерна верстка Н. Лиcенко 59893 Підписне 12 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
