Спосіб виготовлення листів із арамідних волокон, водна дисперсія арамідних волокон для його здійснення та спосіб виготовлення водної дисперсії (варіанти)

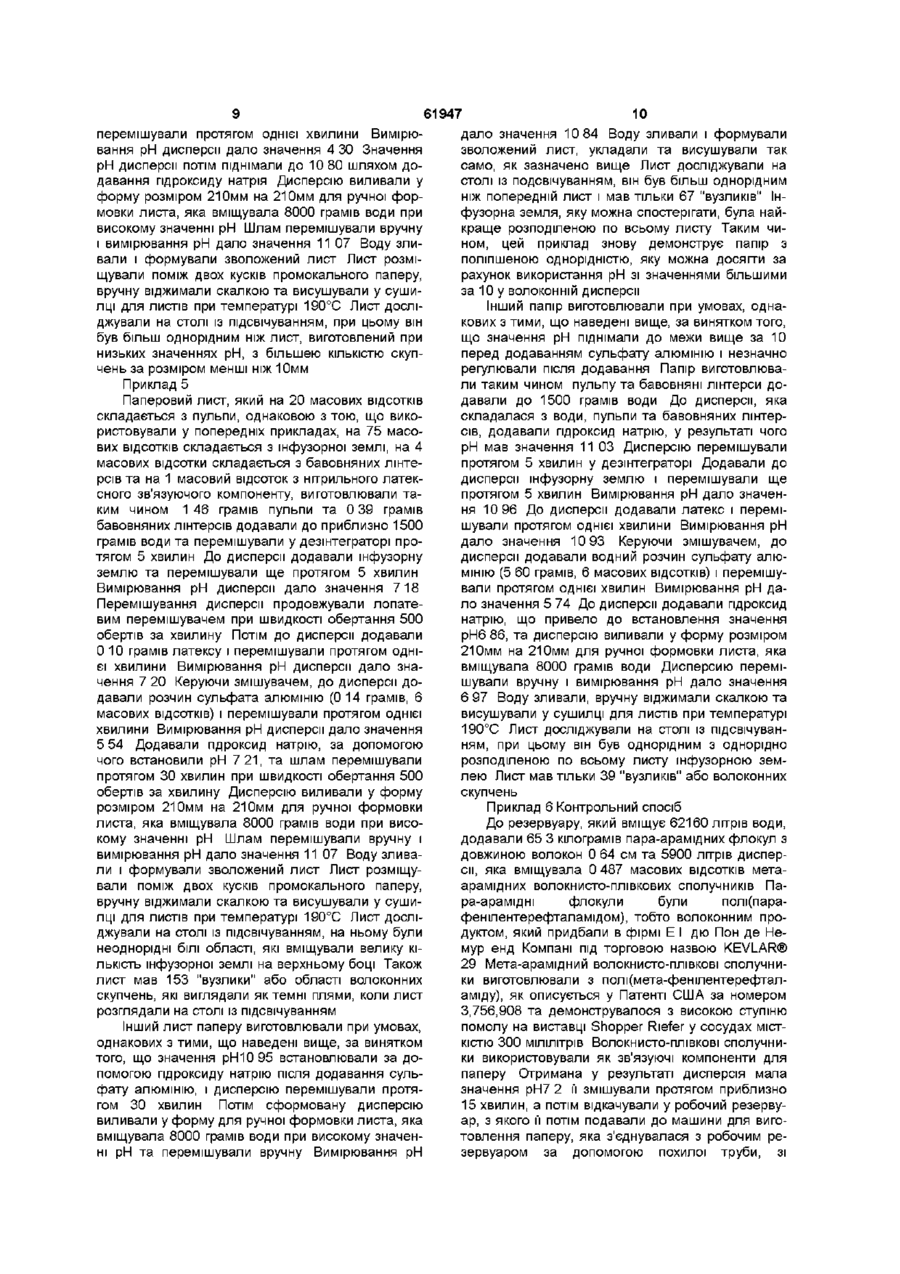

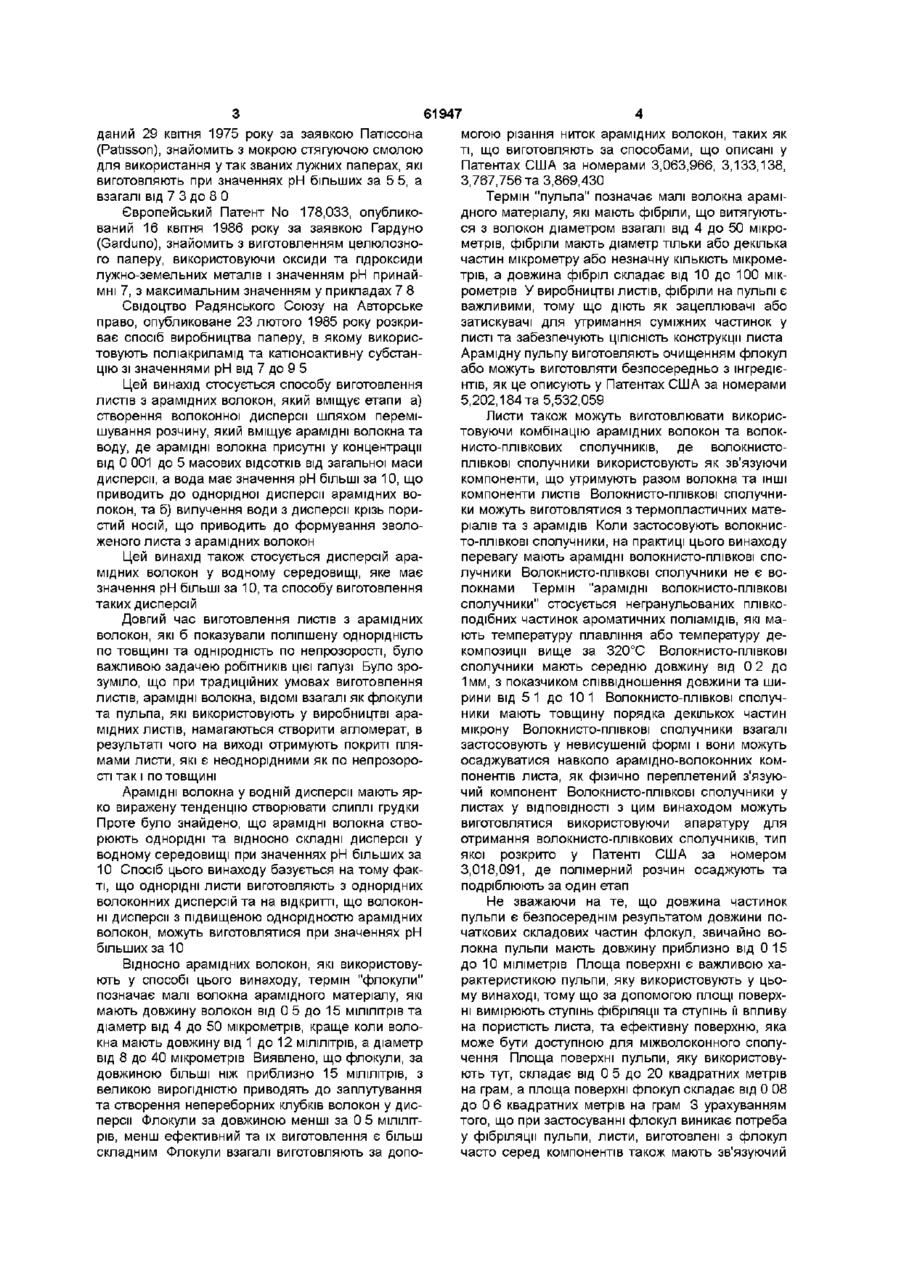

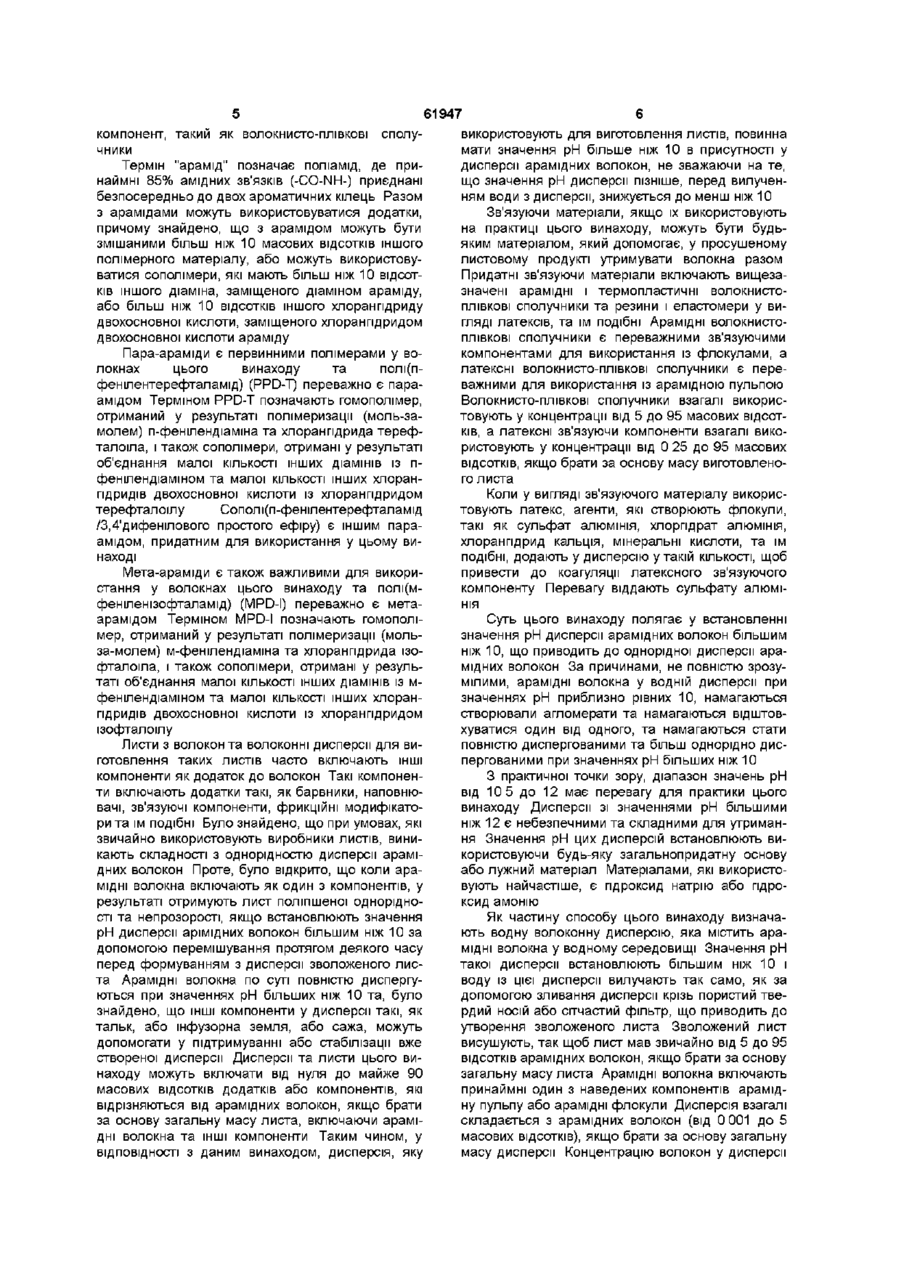

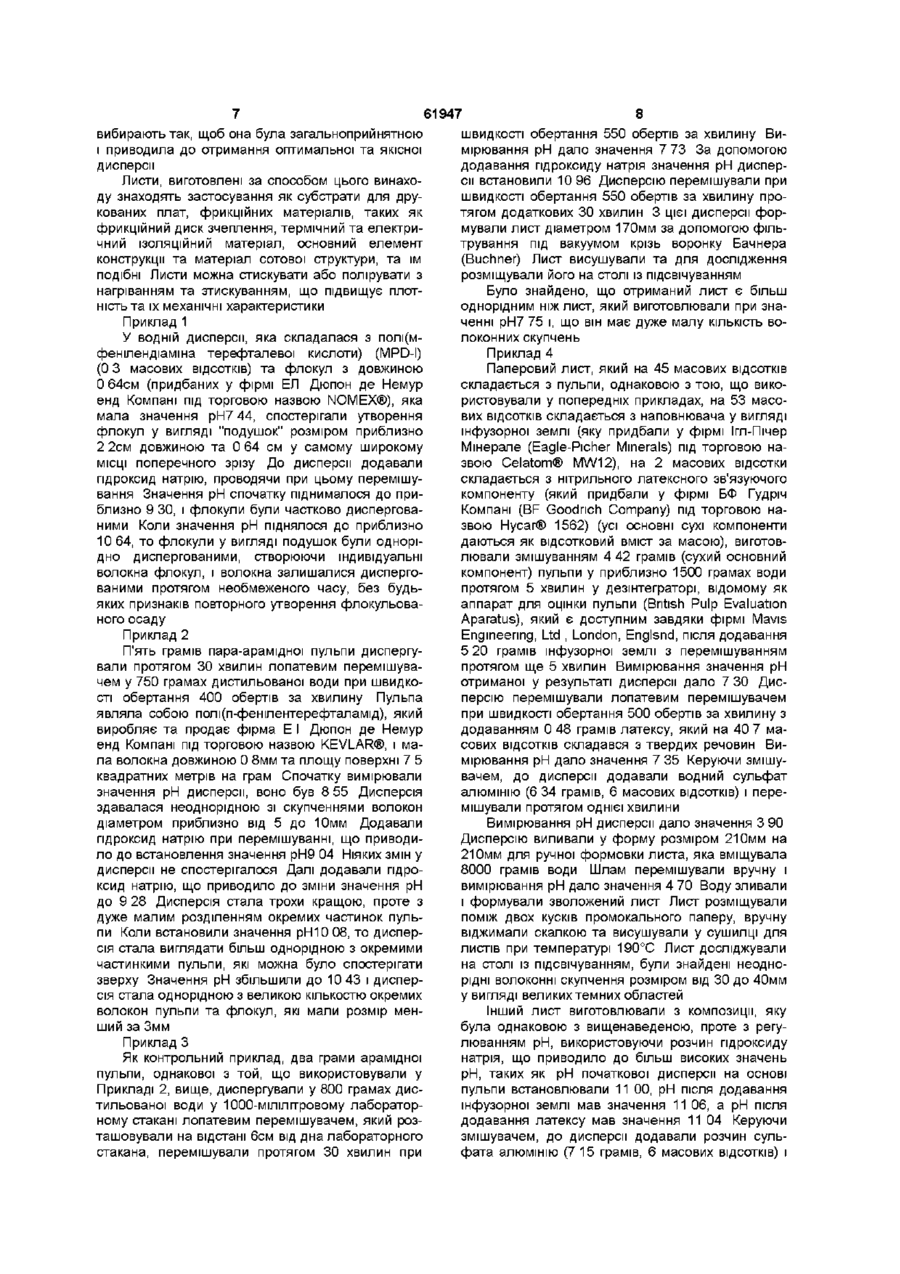

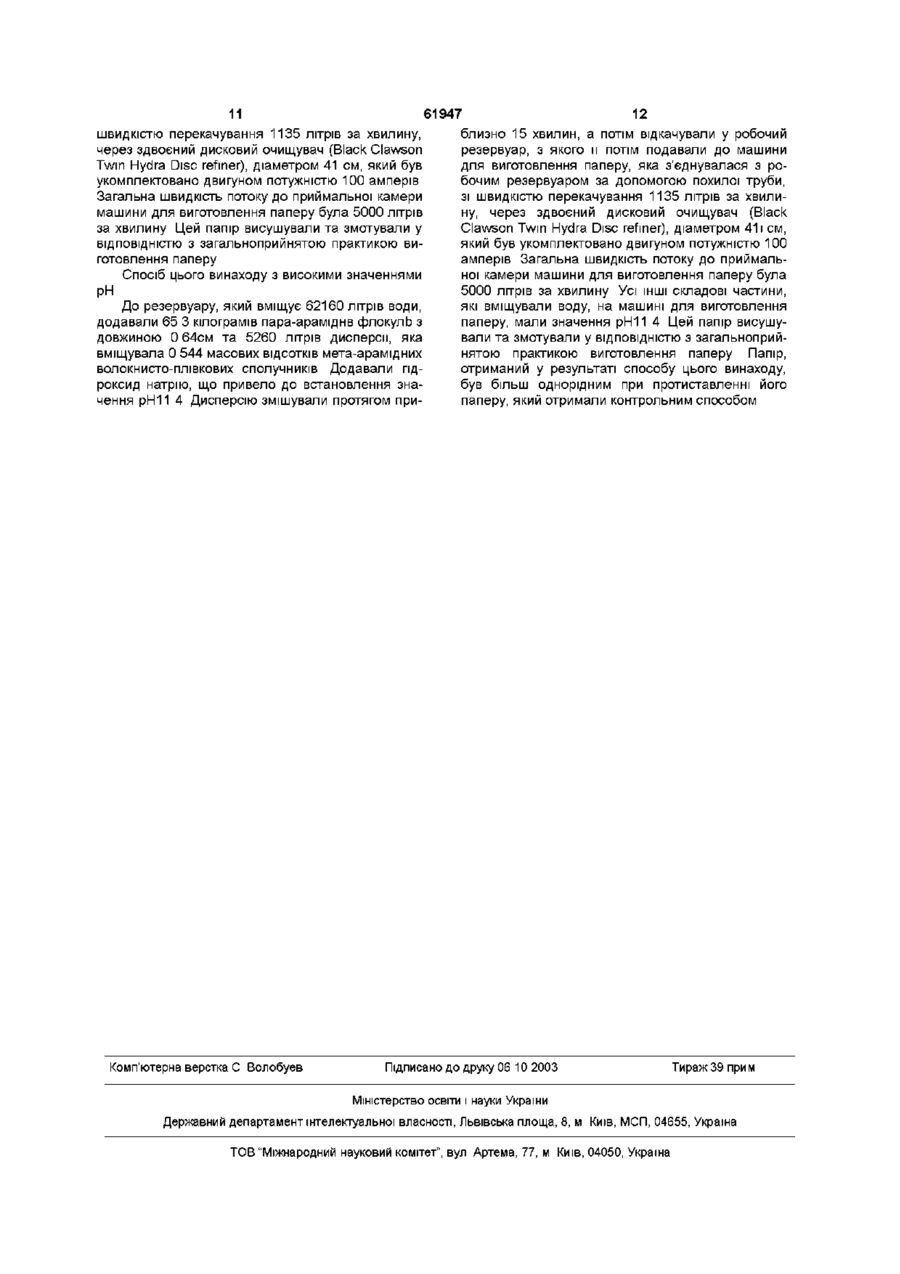

1 Спосіб виготовлення листів з арамідних волокон, що включає створення водної дисперсії арамідних волокон, який відрізняється тим, що створюють однорідну водну дисперсію арамідних волокон шляхом перемішування розчину, який містить арамідні волокна у концентрації від 0,001 до 5 мас % від загальної маси дисперсії та воду, значення рН якої більше за 10, а потім з водної дисперсії арамідних волокон вилучають воду крізь пористий носій, формуючи зволожений лист з арамідних волокон 2 Спосіб за п 1, який відрізняється тим, що араМІДНІ волокна включають арамідні флокули 3 Спосіб за п 1, який відрізняється тим, що арамідні волокна включають арамідну пульпу 4 Спосіб за п 1, який відрізняється тим, що водна дисперсія арамідних волокон включає зв'язуючий компонент Даний винахід стосується листів та способів виготовлення листів та, особливо способів виготовлення листів з арамідних волокон Було знайдено, що контроль значень рН волоконних дисперсій, які використовують при виготовленні листів, поліпшує характеристики листового продукту, виготовленого за цими способами Патент Сполучених Штатів No 5,240,561, ви 5 Спосіб за п 4, який відрізняється тим, що як зв'язуючий компонент використовують арамідні ВОЛОКОННО-ПЛІВКОВІ сполучники 6 Спосіб за п 4, який відрізняється тим, що як зв'язуючий компонент використовують латекс 7 Спосіб за п 1, який відрізняється тим, що розчин додатково містить компоненти, ІНШІ, НІЖ арамідні волокна, КІЛЬКІСТЬ яких складає 90 мас % від загальної маси компонентів та арамідних волокон, причому перед вилученням з водної дисперсії арамідних волокон знижують рН 8 Водна дисперсія арамідних волокон, в якій арамідні волокна вибрані з групи, що включає арамідні флокули і арамідну пульпу, яка відрізняється тим, що довжина арамідних флокул становить від 0,5 до 15 рм та діаметр - від 4 до 50 ркм, а арамідна пульпа має довжину від 0,15 до 10 рм та площу поверхні від 0,5 до 20м /г, при цьому значення рН води більше за 10, а концентрація арамідних волокон у воді складає від 0,001 до 5 мас % загальної маси водної дисперсії 9 Спосіб виготовлення водної дисперсії арамідних волокон, що включає підготовку води з ВІДПОВІДНИМ значенням рН, який відрізняється тим, що спочатку у воду додають арамідні волокна при перемішуванні, а потім встановлюють значення рН води більше за 10 при безперервному перемішуванні 10 Спосіб виготовлення водної дисперсії арамідних волокон, що включає встановлення значення рН, який відрізняється тим, що спочатку встановлюють значення рН води більше за 10 при перемішуванні, а потім у воду додають арамідні волокна при безперервному перемішуванні даний 31 серпня 1993 року за заявкою Калісські (Kahski), знайомить з тим, що папір може бути виготовленим з натуральної або синтетичної пульп, які поставляють у кислоті або у лузі, використовуючи цемент мікрогеля, який синтезують у лаюораторних умовах під час процесу виготовлення папіру Патент Сполучених Штатів No 3,880,710, ви О (О даний 29 квітня 1975 року за заявкою Патіссона (Patisson), знайомить з мокрою стягуючою смолою для використання у так званих лужних паперах, які виготовляють при значеннях рН більших за 5 5, а взагалі від 7 3 до 8 0 Європейський Патент No 178,033, опубликований 16 квітня 1986 року за заявкою Гардуно (Garduno), знайомить з виготовленням целюлозного паперу, використовуючи оксиди та гідроксиди лужно-земельних металів і значенням рН принаймні 7, з максимальним значенням у прикладах 7 8 Свідоцтво Радянського Союзу на Авторське право, опубликоване 23 лютого 1985 року розкриває спосіб виробництва паперу, в якому використовують поліакриламід та катіоноактивну субстанцію зі значеннями рН від 7 до 9 5 Цей винахід стосується способу виготовлення листів з арамідних волокон, який вміщує етапи а) створення волоконної дисперсії шляхом перемішування розчину, який вміщує арамідні волокна та воду, де арамідні волокна присутні у концентрації від 0 001 до 5 масових ВІДСОТКІВ ВІД загальної маси дисперсії, а вода має значення рН більші за 10, що приводить до однорідної дисперсії арамідних волокон, та б) вилучення води з дисперсії крізь пористий носій, що приводить до формування зволоженого листа з арамідних волокон Цей винахід також стосується дисперсій арамідних волокон у водному середовищі, яке має значення рН більші за 10, та способу виготовлення таких дисперсій Довгий час виготовлення листів з арамідних волокон, які б показували поліпшену однорідність по товщині та одніродність по непрозорості, було важливою задачею робітників цієї галузі Було зрозуміло, що при традиційних умовах виготовлення листів, арамідні волокна, ВІДОМІ взагалі як флокули та пульпа, які використовують у виробництві арамідних листів, намагаються створити агломерат, в результаті чого на виході отримують покриті плямами листи, які є неоднорідними як по непрозорості так і по товщині Арамідні волокна у водній дисперсії мають ярко виражену тенденцію створювати слиплі грудки Проте було знайдено, що арамідні волокна створюють однорідні та відносно складні дисперсії у водному середовищі при значеннях рН більших за 10 Спосіб цього винаходу базується на тому факті, що однорідні листи виготовляють з однорідних волоконних дисперсій та на відкритті, що волоконні дисперсії з підвищеною однорідностю арамідних волокон, можуть виготовлятися при значеннях рН більших за 10 Відносно арамідних волокон, які використовують у способі цього винаходу, термін "флокули" позначає малі волокна арамідного матеріалу, які мають довжину волокон від 0 5 до 15 мілілітрів та діаметр від 4 до 50 мікрометрів, краще коли волокна мають довжину від 1 до 12 мілілітрів, а діаметр від 8 до 40 мікрометрів Виявлено, що флокули, за довжиною більші ніж приблизно 15 мілілітрів, з великою виропдністю приводять до заплутування та створення непереборних клубків волокон у дисперсії Флокули за довжиною менші за 0 5 мілілітрів, менш ефективний та їх виготовлення є більш складним Флокули взагалі виготовляють за допо 61947 могою різання ниток арамідних волокон, таких як ті, що виготовляють за способами, що описані у Патентах США за номерами 3,063,966, 3,133,138, 3,767,756 та 3,869,430 Термін "пульпа" позначає малі волокна арамідного матеріалу, які мають фібріли, що витягуються з волокон діаметром взагалі від 4 до 50 мікрометрів, фібріли мають діаметр тільки або декілька частин мікрометру або незначну КІЛЬКІСТЬ мікрометрів, а довжина фібріл складає від 10 до 100 мікрометрів У виробництві листів, фібріли на пульпі є важливими, тому що діють як зацеплювачі або затискувачі для утримання суміжних частинок у листі та забезпечують ЦІЛІСНІСТЬ конструкції листа Арамідну пульпу виготовляють очищенням флокул або можуть виготовляти безпосередньо з інгредієнтів, як це описують у Патентах США за номерами 5,202,184 та 5,532,059 Листи також можуть виготовлювати використовуючи комбінацію арамідних волокон та волокнисто-плівкових сполучників, де ВОЛОКНИСТОПЛІВКОВІ сполучники використовують як зв'язуючи компоненти, що утримують разом волокна та ІНШІ компоненти листів ВОЛОКНИСТО-ПЛІВКОВІ сполучники можуть виготовлятися з термопластичних матеріалів та з арамідів Коли застосовують волокнисТО-ПЛІВКОВІ сполучники, на практиці цього винаходу перевагу мають арамідні ВОЛОКНИСТО-ПЛІВКОВІ сполучники ВОЛОКНИСТО-ПЛІВКОВІ сполучники не є волокнами Термін "арамідні ВОЛОКНИСТО-ПЛІВКОВІ сполучники" стосується негранульованих плівкоподібних частинок ароматичних поліамідів, які мають температуру плавління або температуру декомпозицм вище за 320°С ВОЛОКНИСТО-ПЛІВКОВІ сполучники мають середню довжину від 0 2 до 1мм, з показчиком співвідношення довжини та ширини від 5 1 до 10 1 ВОЛОКНИСТО-ПЛІВКОВІ сполучники мають товщину порядка декількох частин мікрону ВОЛОКНИСТО-ПЛІВКОВІ сполучники взагалі застосовують у невисушеній формі і вони можуть осаджуватися навколо арамідно-волоконних компонентів листа, як фізично переплетений з'язуючий компонент ВОЛОКНИСТО-ПЛІВКОВІ сполучники у листах у ВІДПОВІДНОСТІ з цим винаходом можуть виготовлятися використовуючи апаратуру для отримання волокнисто-плівкових сполучників, тип якої розкрито у Патенті США за номером 3,018,091, де полімерний розчин осаджують та подріблюють за один етап Не зважаючи на те, що довжина частинок пульпи є безпосереднім результатом довжини початкових складових частин флокул, звичайно волокна пульпи мають довжину приблизно від 0 15 до 10 міліметрів Площа поверхні є важливою характеристикою пульпи, яку використовують у цьому винаході, тому що за допомогою площі поверхні вимірюють ступінь фібріляцм та ступінь її впливу на пористість листа, та ефективну поверхню, яка може бути доступною для міжволоконного сполучення Площа поверхні пульпи, яку використовують тут, складає від 0 5 до 20 квадратних метрів на грам, а площа поверхні флокул складає від 0 08 до 0 6 квадратних метрів на грам 3 урахуванням того, що при застосуванні флокул виникає потреба у фібріляцм пульпи, листи, виготовлені з флокул часто серед компонентів також мають зв'язуючий 61947 компонент, такий як ВОЛОКНИСТО-ПЛІВКОВІ сполувикористовують для виготовлення листів, повинна чники мати значення рН більше ніж 10 в присутності у Термін "арамід" позначає поліамід, де придисперсії арамідних волокон, не зважаючи на те, наймні 85% амідних зв'язків (-CO-NH-) приєднані що значення рН дисперсії пізніше, перед вилученбезпосередньо до двох ароматичних кілець Разом ням води з дисперсії, знижується до менш ніж 10 з арамідами можуть використовуватися додатки, Зв'язуючи матеріали, якщо їх використовують причому знайдено, що з арамідом можуть бути на практиці цього винаходу, можуть бути будьзмішаними більш ніж 10 масових ВІДСОТКІВ ІНШОГО яким матеріалом, який допомогає, у просушеному полімерного матеріалу, або можуть використовулистовому продукті утримувати волокна разом ватися сополімери, які мають більш ніж 10 ВІДСОТПридатні зв'язуючи матеріали включають вищезаКІВ ІНШОГО діаміна, заміщеного діаміном араміду, значені арамідні і термопластичні ВОЛОКНИСТОабо більш ніж 10 ВІДСОТКІВ іншого хлорангідриду ПЛІВКОВІ сполучники та резини і еластомери у видвохосновної кислоти, заміщеного хлорангідридом гляді латексів, та їм подібні Арамідні ВОЛОКНИСТОдвохосновної кислоти араміду ПЛІВКОВІ сполучники є переважними зв'язуючими компонентами для використання із флокулами, а Пара-араміди є первинними полімерами у волатексні ВОЛОКНИСТО-ПЛІВКОВІ сполучники є перелокнах цього винаходу та полі(пважними для використання із арамідною пульпою фенілентерефталамід) (PPD-T) переважно є параВОЛОКНИСТО-ПЛІВКОВІ сполучники взагалі викорисамідом Терміном PPD-T позначають гомополімер, товують у концентрації від 5 до 95 масових ВІДСОТотриманий у результаті полімеризації (моль-заКІВ, а латексні зв'язуючи компоненти взагалі викомолем) п-фенілендіаміна та хлорангідрида терефристовують у концентрації від 0 25 до 95 масових талоіла, і також сополімери, отримані у результаті ВІДСОТКІВ, якщо брати за основу масу виготовленооб'єднання малої КІЛЬКОСТІ ІНШИХ діамінів із пго листа фенілендіаміном та малої КІЛЬКОСТІ ІНШИХ хлорангідридів двохосновної кислоти із хлорангідридом Коли у вигляді зв'язуючого матеріалу використерефталоілу Сополі(п-фенілентерефталамід товують латекс, агенти, які створюють флокули, /3,4'дифенілового простого ефіру) є іншим паратакі як сульфат алюмінія, хлорпдрат алюмінія, амідом, придатним для використання у цьому вихлорангідрид кальція, мінеральні кислоти, та їм наході подібні, додають у дисперсію у такій КІЛЬКОСТІ, щоб привести до коагуляції латексного зв'язуючого Мета-араміди є також важливими для викорикомпоненту Перевагу віддають сульфату алюмістання у волокнах цього винаходу та полі(мнія феніленізофталамід) (MPD-I) переважно є метаарамідом Терміном MPD-I позначають гомополіСуть цього винаходу полягає у встановленні мер, отриманий у результаті полімеризації (мользначення рН дисперсії арамідних волокон більшим за-молем) м-фенілендіамша та хлорангідрида ізоніж 10, що приводить до однорідної дисперсії арафталоіла, і також сополімери, отримані у резульмідних волокон За причинами, не повністю зрозутаті об'єднання малої КІЛЬКОСТІ ІНШИХ діамінів із ммілими, арамідні волокна у водній дисперсії при фенілендіаміном та малої КІЛЬКОСТІ ІНШИХ хлоранзначеннях рН приблизно рівних 10, намагаються гідридів двохосновної кислоти із хлорангідридом створювали агломерати та намагаються відштовізофталоілу хуватися один від одного, та намагаються стати повністю диспергованими та більш однорідно дисЛисти з волокон та волоконні дисперсії для випергованими при значеннях рН більших ніж 10 готовлення таких листів часто включають ІНШІ компоненти як додаток до волокон Такі компоненЗ практичної точки зору, діапазон значень рН ти включають додатки такі, як барвники, наповнювід 10 5 до 12 має перевагу для практики цього вачі, зв'язуючі компоненти, фрикційні модифікатовинаходу Дисперсії зі значеннями рН більшими ри та їм подібні Було знайдено, що при умовах, які ніж 12 є небезпечними та складними для утриманзвичайно використовують виробники листів, вининя Значення рН цих дисперсій встановлюють викають складності з однорідностю дисперсії арамікористовуючи будь-яку загальнопридатну основу дних волокон Проте, було відкрито, що коли араабо лужний матеріал Матеріалами, які використоМІДНІ волокна включають як один з компонентів, у вують найчастіше, є гідроксид натрію або гідрорезультаті отримують лист поліпшеної однорідноксид амонію сті та непрозорості, якщо встановлюють значення Як частину способу цього винаходу визначарН дисперсії арімідних волокон більшим ніж 10 за ють водну волоконну дисперсію, яка містить арадопомогою перемішування протягом деякого часу мідні волокна у водному середовищі Значення рН перед формуванням з дисперсії зволоженого листакої дисперсії встановлюють більшим ніж 10 і та Арамідні волокна по суті повністю диспергуводу із цієї дисперсії вилучають так само, як за ються при значеннях рН більших ніж 10 та, було допомогою зливання дисперсії крізь пористий твезнайдено, що ІНШІ компоненти у дисперсії такі, як рдий носій або сітчастий фільтр, що приводить до тальк, або інфузорна земля, або сажа, можуть утворення зволоженого листа Зволожений лист допомогати у підтримуванні або стабілізації вже висушують, так щоб лист мав звичайно від 5 до 95 створеної дисперсії Дисперсії та листи цього виВІДСОТКІВ арамідних волокон, якщо брати за основу находу можуть включати від нуля до майже 90 загальну масу листа Арамідні волокна включають масових ВІДСОТКІВ додатків або компонентів, які принаймні один з наведених компонентів арамідвідрізняються від арамідних волокон, якщо брати ну пульпу або арамідні флокули Дисперсія взагалі за основу загальну масу листа, включаючи араміскладається з арамідних волокон (від 0 001 до 5 дні волокна та ІНШІ компоненти Таким чином, у масових ВІДСОТКІВ), ЯКЩО брати за основу загальну ВІДПОВІДНОСТІ з даним винаходом, дисперсія, яку масу дисперсії Концентрацію волокон у дисперсії 61947 8 вибирають так, щоб она була загальноприйнятною швидкості обертання 550 обертів за хвилину Виі приводила до отримання оптимальної та якісної мірювання рН дало значення 7 73 За допомогою дисперсії додавання гідроксиду натрія значення рН дисперсії встановили 10 96 Дисперсію перемішували при Листи, виготовлені за способом цього винахошвидкості обертання 550 обертів за хвилину проду знаходять застосування як субстрати для друтягом додаткових ЗО хвилин 3 цієї дисперсії форкованих плат, фрикційних матеріалів, таких як мували лист діаметром 170мм за допомогою фільфрикційний диск зчеплення, термічний та електритрування під вакуумом крізь воронку Бачнера чний ІЗОЛЯЦІЙНИЙ матеріал, основний елемент (Buchner) Лист висушували та для дослідження конструкції та матеріал сотової структури, та їм розміщували його на столі із підсвічуванням подібні Листи можна стискувати або полірувати з нагріванням та зтискуванням, що підвищує плотБуло знайдено, що отриманий лист є більш ність та їх механічні характеристики однорідним ніж лист, який виготовлювали при значенні рН7 75 і, що він має дуже малу КІЛЬКІСТЬ ВОПриклад 1 ЛОКОННИХ скупчень У водній дисперсії, яка складалася з полі(мфенілендіамша терефталевої кислоти) (MPD-I) Приклад 4 (0 3 масових ВІДСОТКІВ) та флокул з довжиною Паперовий лист, який на 45 масових ВІДСОТКІВ 0 64см (придбаних у фірмі ЕЛ Дюпон де Немур складається з пульпи, однаковою з тою, що викоенд Компані під торговою назвою NOMEX®), яка ристовували у попередніх прикладах, на 53 масомала значення рН7 44, спостерігали утворення вих ВІДСОТКІВ складається з наповнювача у вигляді флокул у вигляді "подушок" розміром приблизно інфузорної землі (яку придбали у фірмі Ігл-Пічер 2 2см довжиною та 0 64 см у самому широкому Мінерале (Eagle-Picher Minerals) під торговою наМІСЦІ поперечного зрізу До дисперсії додавали звою Celatom® MW12), на 2 масових відсотки гідроксид натрію, проводячи при цьому перемішускладається з нітрильного латексного зв'язуючого вання Значення рН спочатку піднималося до прикомпоненту (який придбали у фірмі БФ Гудріч близно 9 ЗО, і флокули були частково дисперговаКомпані (BF Goodrich Company) під торговою наними Коли значення рН піднялося до приблизно звою Нусаг® 1562) (усі основні сухі компоненти 10 64, то флокули у вигляді подушок були однорідаються як відсотковий вміст за масою), виготовдно диспергованими, створюючи індивідуальні лювали змішуванням 4 42 грамів (сухий основний волокна флокул, і волокна залишалися диспергокомпонент) пульпи у приблизно 1500 грамах води ваними протягом необмеженого часу, без будьпротягом 5 хвилин у дезінтеграторі, відомому як яких признаків повторного утворення флокульовааппарат для оцінки пульпи (British Pulp Evaluation ного осаду Aparatus), який є доступним завдяки фірмі Mavis Engineering, Ltd , London, Englsnd, після додавання Приклад 2 5 20 грамів інфузорної землі з перемішуванням П'ять грамів пара-арамідної пульпи диспергупротягом ще 5 хвилин Вимірювання значення рН вали протягом ЗО хвилин лопатевим перемішуваотриманої у результаті дисперсії дало 7 ЗО Дисчем у 750 грамах дистильованої води при швидкоперсію перемішували лопатевим перемішувачем сті обертання 400 обертів за хвилину Пульпа при швидкості обертання 500 обертів за хвилину з являла собою полі(п-фенілентерефталамід), який додаванням 0 48 грамів латексу, який на 40 7 мавиробляє та продає фірма Е І Дюпон де Немур сових ВІДСОТКІВ складався з твердих речовин Виенд Компані під торговою назвою KEVLAR®, і мамірювання рН дало значення 7 35 Керуючи змішула волокна довжиною 0 8мм та площу поверхні 7 5 вачем, до дисперсії додавали водний сульфат квадратних метрів на грам Спочатку вимірювали алюмінію (6 34 грамів, 6 масових ВІДСОТКІВ) І перезначення рН дисперсії, воно був 8 55 Дисперсія мішували протягом однієї хвилини здавалася неоднорідною зі скупченнями волокон діаметром приблизно від 5 до 10мм Додавали Вимірювання рН дисперсії дало значення 3 90 гідроксид натрію при перемішуванні, що приводиДисперсію виливали у форму розміром 210мм на ло до встановлення значення рН9 04 Ніяких змін у 210мм для ручної формовки листа, яка вміщувала дисперсії не спостерігалося Далі додавали гідро8000 грамів води Шлам перемішували вручну і ксид натрію, що приводило до зміни значення рН вимірювання рН дало значення 4 70 Воду зливали до 9 28 Дисперсія стала трохи кращою, проте з і формували зволожений лист Лист розміщували дуже малим розділенням окремих частинок пульпоміж двох кусків промокального паперу, вручну пи Коли встановили значення рНЮ 08, то диспервіджимали скалкою та висушували у сушилці для сія стала виглядати більш однорідною з окремими листів при температурі 190°С Лист досліджували частинкими пульпи, які можна було спостерігати на столі із підсвічуванням, були знайдені неоднозверху Значення рН збільшили до 10 43 і дисперрідні волоконні скупчення розміром від ЗО до 40мм сія стала однорідною з великою кількостю окремих у вигляді великих темних областей волокон пульпи та флокул, які мали розмір менІнший лист виготовлювали з композиції, яку ший за Змм була однаковою з вищенаведеною, проте з регулюванням рН, використовуючи розчин гідроксиду Приклад З натрія, що приводило до більш високих значень Як контрольний приклад, два грами арамідної рН, таких як рН початкової дисперсії на основі пульпи, однакової з той, що використовували у пульпи встановлювали 11 00, рН після додавання Прикладі 2, вище, диспергували у 800 грамах дисінфузорної землі мав значення 11 06, а рН після тильованої води у 1000-мілілітровому лаборатордодавання латексу мав значення 11 04 Керуючи ному стакані лопатевим перемішувачем, який роззмішувачем, до дисперсії додавали розчин сульташовували на відстані 6см від дна лабораторного фата алюмінію (7 15 грамів, 6 масових ВІДСОТКІВ) І стакана, перемішували протягом ЗО хвилин при 61947 10 дало значення 10 84 Воду зливали і формували зволожений лист, укладали та висушували так само, як зазначено вище Лист досліджували на столі із подсвічуванням, він був більш однорідним ніж попередній лист і мав тільки 67 "вузликів" Інфузорна земля, яку можна спостерігати, була найкраще розподіленою по всьому листу Таким чином, цей приклад знову демонструє папір з поліпшеною однорідністю, яку можна досягти за рахунок використання рН зі значеннями більшими за 10 у волоконній дисперсії Інший папір виготовлювали при умовах, однакових з тими, що наведені вище, за винятком того, що значення рН піднімали до межи вище за 10 перед додаванням сульфату алюмінію і незначно регулювали після додавання Папір виготовлювали таким чином пульпу та бавовняні лінтерси доПриклад 5 давали до 1500 грамів води До дисперсії, яка Паперовий лист, який на 20 масових ВІДСОТКІВ складалася з води, пульпи та бавовняних лінтерскладається з пульпи, однаковою з тою, що викосів, додавали гідроксид натрію, у результаті чого ристовували у попередніх прикладах, на 75 масорН мав значення 11 03 Дисперсію перемішували вих ВІДСОТКІВ складається з інфузорної землі, на 4 протягом 5 хвилин у дезінтеграторі Додавали до масових відсотки складається з бавовняних лінтедисперсії інфузорну землю і перемішували ще рсів та на 1 масовий відсоток з нітрильного латекпротягом 5 хвилин Вимірювання рН дало значенсного зв'язуючого компоненту, виготовлювали таня 10 96 До дисперсії додавали латекс і переміким чином 1 46 грамів пульпи та 0 39 грамів шували протягом однієї хвилини Вимірювання рН бавовняних лінтерсів додавали до приблизно 1500 дало значення 10 93 Керуючи змішувачем, до грамів води та перемішували у дезінтеграторі продисперсії додавали водний розчин сульфату алютягом 5 хвилин До дисперсії додавали інфузорну мінію (5 60 грамів, 6 масових ВІДСОТКІВ) І перемішуземлю та перемішували ще протягом 5 хвилин вали протягом однієї хвилин Вимірювання рН даВимірювання рН дисперсії дало значення 718 ло значення 5 74 До дисперсії додавали гідроксид Перемішування дисперсії продовжували лопатенатрію, що привело до встановлення значення вим перемішувачем при швидкості обертання 500 рН6 86, та дисперсію виливали у форму розміром обертів за хвилину Потім до дисперсії додавали 210мм на 210мм для ручної формовки листа, яка 0 10 грамів латексу і перемішували протягом однівміщувала 8000 грамів води Дисперсию перемієї хвилини Вимірювання рН дисперсії дало знашували вручну і вимірювання рН дало значення чення 7 20 Керуючи змішувачем, до дисперсії до6 97 Воду зливали, вручну віджимали скалкою та давали розчин сульфата алюмінію (0 14 грамів, 6 висушували у сушилці для листів при температурі масових ВІДСОТКІВ) І перемішували протягом однієї 190°С Лист досліджували на столі із підсвічуванхвилини Вимірювання рН дисперсії дало значення ням, при цьому він був однорідним з однорідно 5 54 Додавали гідроксид натрію, за допомогою розподіленою по всьому листу інфузорною земчого встановили рН 7 21, та шлам перемішували лею Лист мав тільки 39 "вузликів" або волоконних протягом ЗО хвилин при швидкості обертання 500 скупчень обертів за хвилину Дисперсію виливали у форму розміром 210мм на 210мм для ручної формовки Приклад 6 Контрольний спосіб листа, яка вміщувала 8000 грамів води при висоДо резервуару, який вміщує 62160 літрів води, кому значенні рН Шлам перемішували вручну і додавали 65 3 кілограмів пара-арамідних флокул з вимірювання рН дало значення 11 07 Воду зливадовжиною волокон 0 64 см та 5900 літрів дисперли і формували зволожений лист Лист розміщусії, яка вміщувала 0 487 масових ВІДСОТКІВ метавали поміж двох кусків промокального паперу, арамідних волокнисто-плівкових сполучників Павручну віджимали скалкою та висушували у сушира-арамідні флокули були полі(паралці для листів при температурі 190°С Лист досліфенілентерефталамідом), тобто волоконним проджували на столі із підсвічуванням, на ньому були дуктом, який придбали в фірмі Е І дю Пон де Ненеоднорідні білі області, які вміщували велику КІмур енд Компані під торговою назвою KEVLAR® ЛЬКІСТЬ інфузорної землі на верхньому боці Також 29 Мета-арамідний ВОЛОКНИСТО-ПЛІВКОВІ сполучнилист мав 153 "вузлики" або області волоконних ки виготовлювали з полі(мета-фенілентерефталскупчень, які виглядали як темні плями, коли лист аміду), як описується у Патенті США за номером розглядали на столі із підсвічуванням 3,756,908 та демонструвалося з високою ступіню помолу на виставці Shopper Riefer у сосудах МІСТІнший лист паперу виготовлювали при умовах, КІСТЮ 300 мілілітрів ВОЛОКНИСТО-ПЛІВКОВІ сполучниоднакових з тими, що наведені вище, за винятком ки використовували як зв'язуючі компоненти для того, що значення рН10 95 встановлювали за допаперу Отримана у результаті дисперсія мала помогою гідроксиду натрію після додавання сульзначення рН7 2 її змішували протягом приблизно фату алюмінію, і дисперсію перемішували протя15 хвилин, а потім відкачували у робочий резервугом ЗО хвилин Потім сформовану дисперсію ар, з якого її потім подавали до машини для виговиливали у форму для ручної формовки листа, яка товлення паперу, яка з'єднувалася з робочим ревміщувала 8000 грамів води при високому значензервуаром за допомогою похилої труби, зі ні рН та перемішували вручну Вимірювання рН перемішували протягом однієї хвилини Вимірювання рН дисперсії дало значення 4 ЗО Значення рН дисперсії потім піднімали до 10 80 шляхом додавання гідроксиду натрія Дисперсію виливали у форму розміром 210мм на 210мм для ручної формовки листа, яка вміщувала 8000 грамів води при високому значенні рН Шлам перемішували вручну і вимірювання рН дало значення 11 07 Воду зливали і формували зволожений лист Лист розміщували поміж двох кусків промокального паперу, вручну віджимали скалкою та висушували у сушилці для листів при температурі 190°С Лист досліджували на столі із підсвічуванням, при цьому він був більш однорідним ніж лист, виготовлений при низьких значеннях рН, з більшею КІЛЬКІСТЮ скупчень за розміром менші ніж 10мм 11 61947 швидкістю перекачування 1135 літрів за хвилину, через здвоєний дисковий очищувач (Black Clawson Twin Hydra Disc refiner), діаметром 41 см, який був укомплектовано двигуном потужністю 100 амперів Загальна швидкість потоку до приймальної камери машини для виготовлення паперу була 5000 літрів за хвилину Цей папір висушували та змотували у ВІДПОВІДНІСТЮ з загальноприйнятою практикою виготовлення паперу Спосіб цього винаходу з високими значеннями рН До резервуару, який вміщує 62160 літрів води, додавали 65 3 кілограмів пара-араміднв флокулЬ з довжиною 0 64см та 5260 літрів дисперсії, яка вміщувала 0 544 масових ВІДСОТКІВ мета-арамідних волокнисто-плівкових сполучників Додавали гідроксид натрію, що привело до встановлення значення рН11 4 Дисперсію змішували протягом при Комп'ютерна верстка С Волобуев 12 близно 15 хвилин, а потім відкачували у робочий резервуар, з якого и потім подавали до машини для виготовлення паперу, яка з'єднувалася з робочим резервуаром за допомогою похилої труби, зі швидкістю перекачування 1135 літрів за хвилину, через здвоєний дисковий очищувач (Black Clawson Twin Hydra Disc refiner), діаметром 411 см, який був укомплектовано двигуном потужністю 100 амперів Загальна швидкість потоку до приймальної камери машини для виготовлення паперу була 5000 літрів за хвилину Усі ІНШІ складові частини, які вміщували воду, на машині для виготовлення паперу, мали значення рН11 4 Цей папір висушували та змотували у ВІДПОВІДНІСТЮ З загальноприйнятою практикою виготовлення паперу Папір, отриманий у результаті способу цього винаходу, був більш однорідним при протиставленні його паперу, який отримали контрольним способом Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
