Посуд ласаля “посполас”

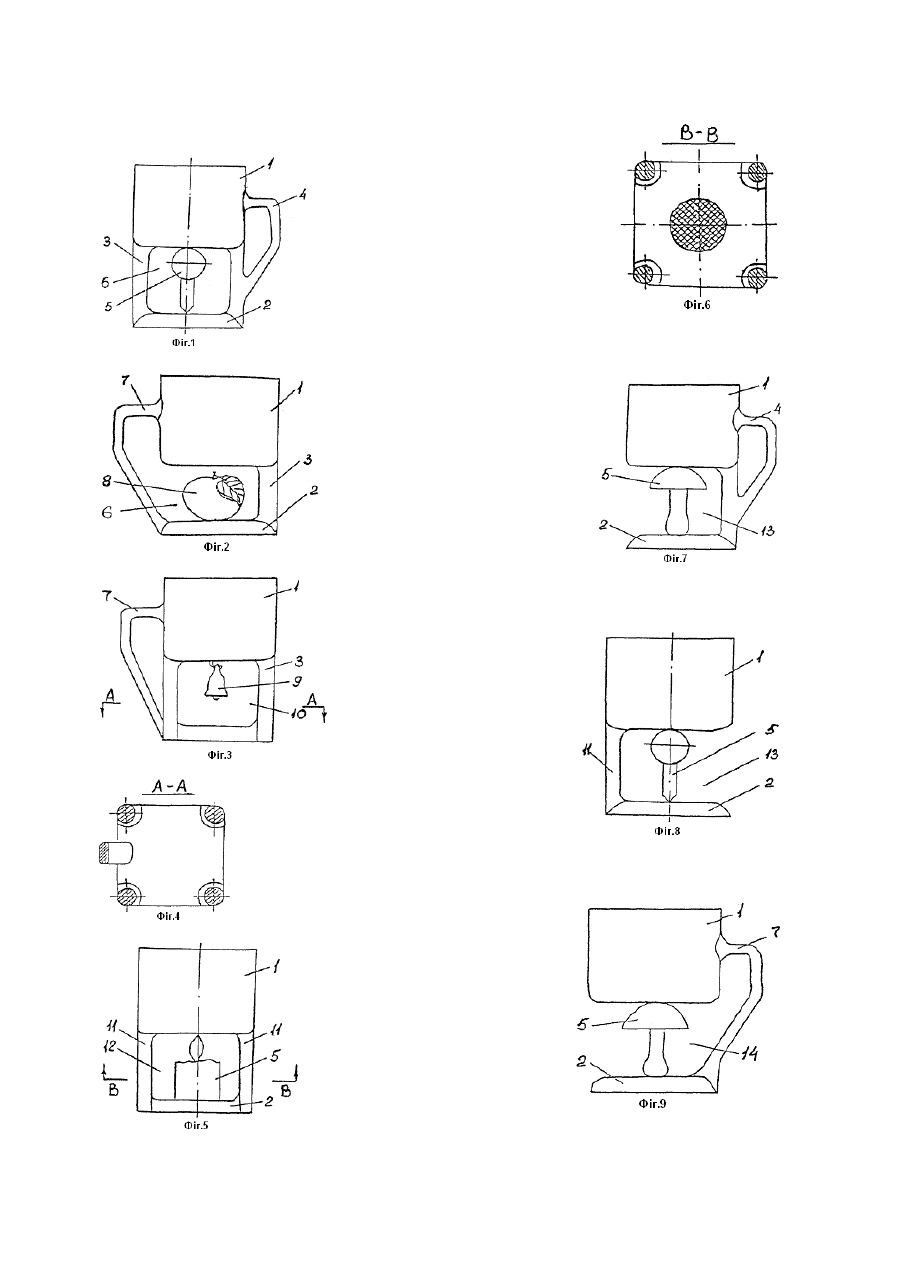

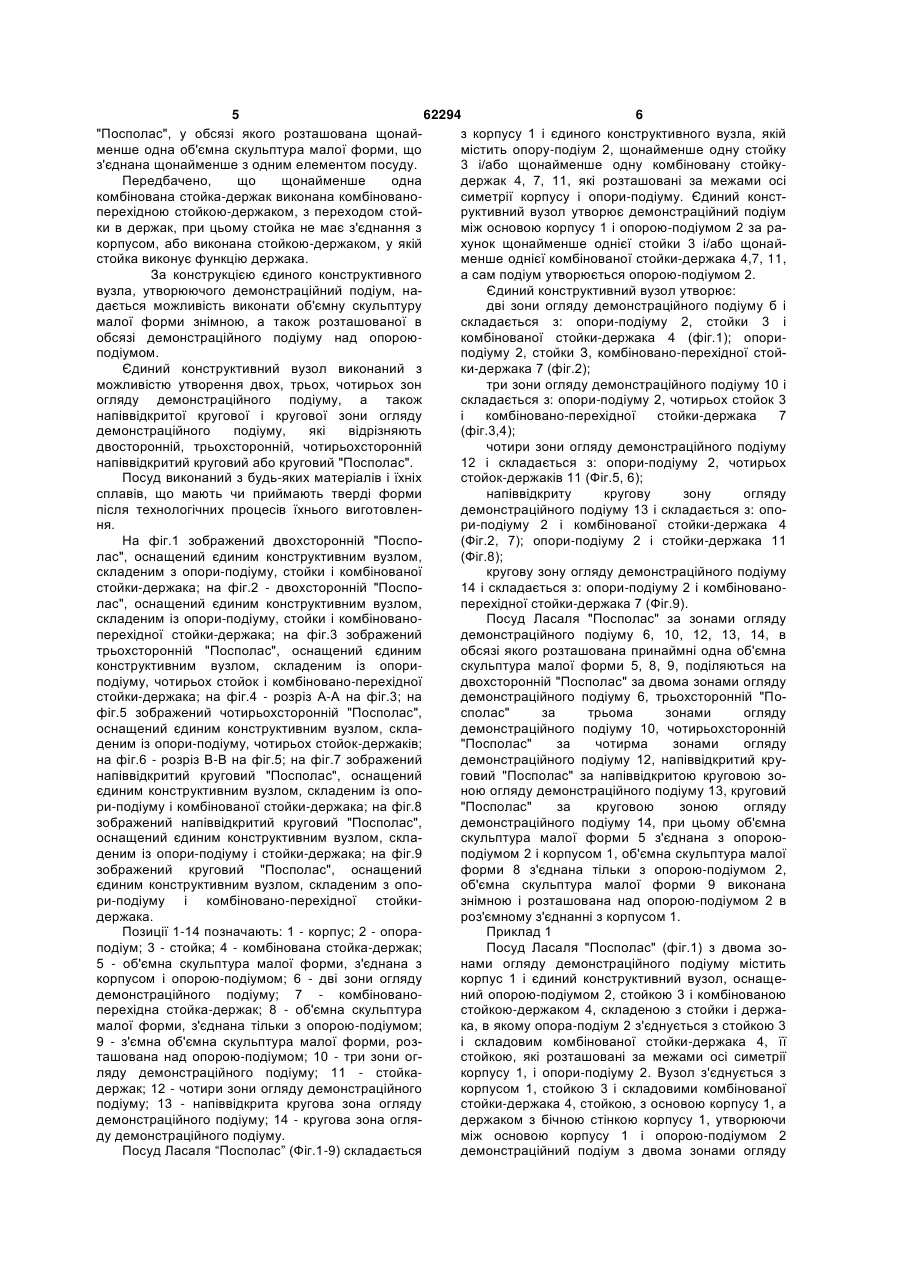

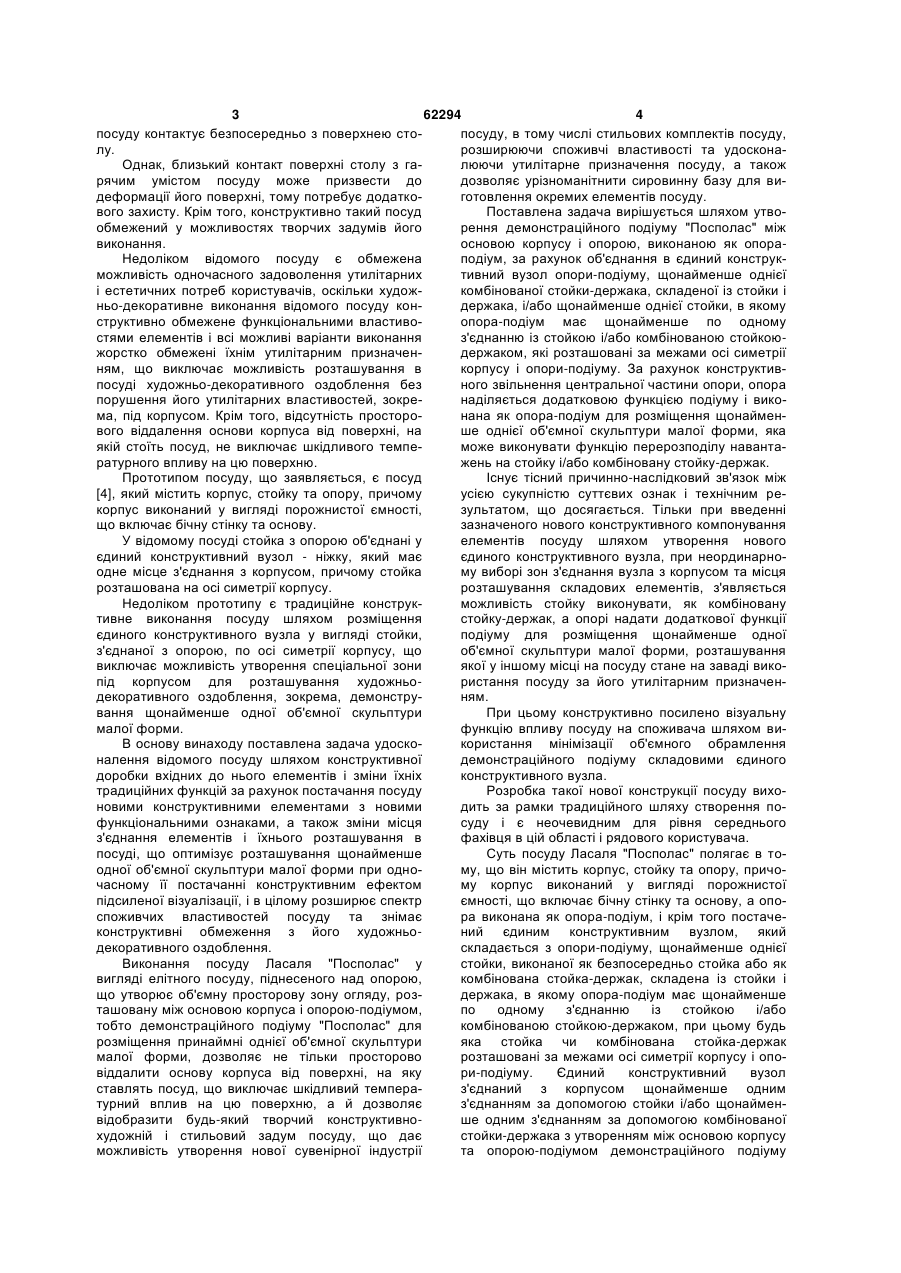

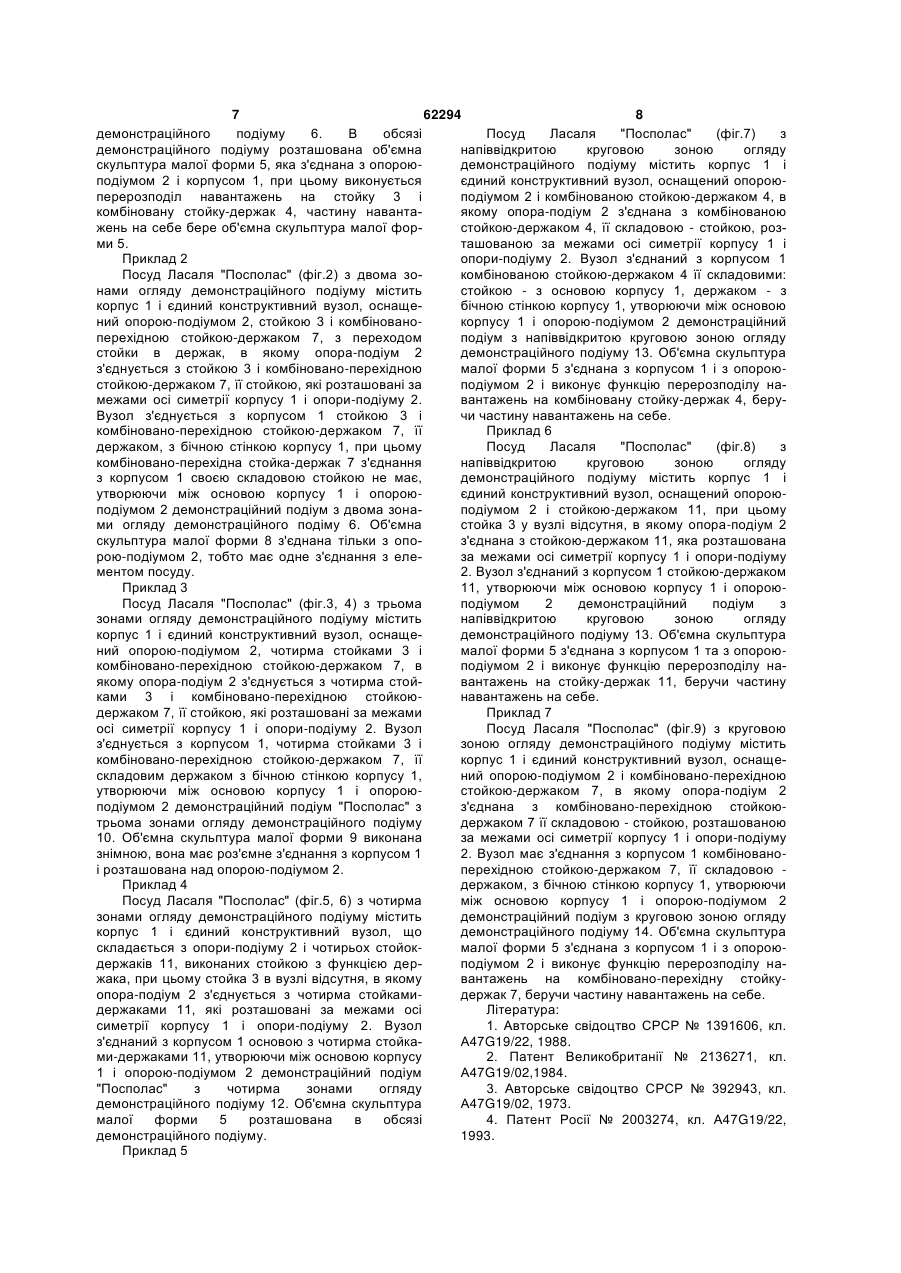

1. Посуд, який містить корпус, стійку та опору, причому корпус виконаний у вигляді порожнистої ємності, що включає бічну стінку та основу, який відрізняється тим, що опора виконана як опораподіум, а посуд оснащений єдиним конструктивним вузлом, який складається з опори-подіуму, щонайменше однієї комбінованої стійки-держака і/або щонайменше однієї стійки, в якому опораподіум має щонайменше по одному з'єднанню з комбінованою стійкою-держаком і/або з стійкою, які розташовані за межами осі симетрії корпусу і опори-подіуму, при цьому вузол має з'єднання з корпусом, щонайменше одне з'єднання комбінованою стійкою-держаком і/або щонайменше одне з'єднання стійкою з утворенням між основою корпусу і опорою-подіумом демонстраційного подіуму, в обсязі якого розташована щонайменше одна об'ємна скульптура малої форми, що з'єднана принаймні з одним елементом посуду. 2. Посуд за п.1, який відрізняється тим, що щонайменше одна комбінована стійка-держак складена із стійки і держака, при цьому має з'єднання з корпусом як стійкою, так і держаком. 3. Посуд за п. 1, який відрізняється тим, що щонайменше одна комбінована стійка-держак виконана комбіновано-перехідною стійкою-держаком з переходом стійки на держак, при цьому стійка не має з'єднання з корпусом. C2 2 UA 1 3 62294 4 посуду контактує безпосередньо з поверхнею стопосуду, в тому числі стильових комплектів посуду, лу. розширюючи споживчі властивості та удосконаОднак, близький контакт поверхні столу з галюючи утилітарне призначення посуду, а також рячим умістом посуду може призвести до дозволяє урізноманітнити сировинну базу для видеформації його поверхні, тому потребує додаткоготовлення окремих елементів посуду. вого захисту. Крім того, конструктивно такий посуд Поставлена задача вирішується шляхом утвообмежений у можливостях творчих задумів його рення демонстраційного подіуму "Посполас" між виконання. основою корпусу і опорою, виконаною як опораНедоліком відомого посуду є обмежена подіум, за рахунок об'єднання в єдиний конструкможливість одночасного задоволення утилітарних тивний вузол опори-подіуму, щонайменше однієї і естетичних потреб користувачів, оскільки художкомбінованої стойки-держака, складеної із стойки і ньо-декоративне виконання відомого посуду кондержака, і/або щонайменше однієї стойки, в якому структивно обмежене функціональними властивоопора-подіум має щонайменше по одному стями елементів і всі можливі варіанти виконання з'єднанню із стойкою і/або комбінованою стойкоюжорстко обмежені їхнім утилітарним призначендержаком, які розташовані за межами осі симетрії ням, що виключає можливість розташування в корпусу і опори-подіуму. За рахунок конструктивпосуді художньо-декоративного оздоблення без ного звільнення центральної частини опори, опора порушення його утилітарних властивостей, зокренаділяється додатковою функцією подіуму і викома, під корпусом. Крім того, відсутність просторонана як опора-подіум для розміщення щонайменвого віддалення основи корпуса від поверхні, на ше однієї об'ємної скульптури малої форми, яка якій стоїть посуд, не виключає шкідливого темпеможе виконувати функцію перерозподілу навантаратурного впливу на цю поверхню. жень на стойку і/або комбіновану стойку-держак. Прототипом посуду, що заявляється, є посуд Існує тісний причинно-наслідковий зв'язок між [4], який містить корпус, стойку та опору, причому усією сукупністю суттєвих ознак і технічним рекорпус виконаний у вигляді порожнистої ємності, зультатом, що досягається. Тільки при введенні що включає бічну стінку та основу. зазначеного нового конструктивного компонування У відомому посуді стойка з опорою об'єднані у елементів посуду шляхом утворення нового єдиний конструктивний вузол - ніжку, який має єдиного конструктивного вузла, при неординарноодне місце з'єднання з корпусом, причому стойка му виборі зон з'єднання вузла з корпусом та місця розташована на осі симетрії корпусу. розташування складових елементів, з'являється Недоліком прототипу є традиційне конструкможливість стойку виконувати, як комбіновану тивне виконання посуду шляхом розміщення стойку-держак, а опорі надати додаткової функції єдиного конструктивного вузла у вигляді стойки, подіуму для розміщення щонайменше одної з'єднаної з опорою, по осі симетрії корпусу, що об'ємної скульптури малої форми, розташування виключає можливість утворення спеціальної зони якої у іншому місці на посуду стане на заваді викопід корпусом для розташування художньористання посуду за його утилітарним призначендекоративного оздоблення, зокрема, демонструням. вання щонайменше одної об'ємної скульптури При цьому конструктивно посилено візуальну малої форми. функцію впливу посуду на споживача шляхом виВ основу винаходу поставлена задача удоскокористання мінімізації об'ємного обрамлення налення відомого посуду шляхом конструктивної демонстраційного подіуму складовими єдиного доробки вхідних до нього елементів і зміни їхніх конструктивного вузла. традиційних функцій за рахунок постачання посуду Розробка такої нової конструкції посуду вихоновими конструктивними елементами з новими дить за рамки традиційного шляху створення пофункціональними ознаками, а також зміни місця суду і є неочевидним для рівня середнього з'єднання елементів і їхнього розташування в фахівця в цій області і рядового користувача. посуді, що оптимізує розташування щонайменше Суть посуду Ласаля "Посполас" полягає в тоодної об'ємної скульптури малої форми при одному, що він містить корпус, стойку та опору, причочасному її постачанні конструктивним ефектом му корпус виконаний у вигляді порожнистої підсиленої візуалізації, і в цілому розширює спектр ємності, що включає бічну стінку та основу, а опоспоживчих властивостей посуду та знімає ра виконана як опора-подіум, і крім того постачеконструктивні обмеження з його художньоний єдиним конструктивним вузлом, який декоративного оздоблення. складається з опори-подіуму, щонайменше однієї Виконання посуду Ласаля "Посполас" у стойки, виконаної як безпосередньо стойка або як вигляді елітного посуду, піднесеного над опорою, комбінована стойка-держак, складена із стойки і що утворює об'ємну просторову зону огляду, роздержака, в якому опора-подіум має щонайменше ташовану між основою корпуса і опорою-подіумом, по одному з'єднанню із стойкою і/або тобто демонстраційного подіуму "Посполас" для комбінованою стойкою-держаком, при цьому будь розміщення принаймні однієї об'ємної скульптури яка стойка чи комбінована стойка-держак малої форми, дозволяє не тільки просторово розташовані за межами осі симетрії корпусу і оповіддалити основу корпуса від поверхні, на яку ри-подіуму. Єдиний конструктивний вузол ставлять посуд, що виключає шкідливий темпераз'єднаний з корпусом щонайменше одним турний вплив на цю поверхню, а й дозволяє з'єднанням за допомогою стойки і/або щонайменвідобразити будь-який творчий конструктивноше одним з'єднанням за допомогою комбінованої художній і стильовий задум посуду, що дає стойки-держака з утворенням між основою корпусу можливість утворення нової сувенірної індустрії та опорою-подіумом демонстраційного подіуму 5 62294 6 "Посполас", у обсязі якого розташована щонайз корпусу 1 і єдиного конструктивного вузла, якій менше одна об'ємна скульптура малої форми, що містить опору-подіум 2, щонайменше одну стойку з'єднана щонайменше з одним елементом посуду. 3 і/або щонайменше одну комбіновану стойкуПередбачено, що щонайменше одна держак 4, 7, 11, які розташовані за межами осі комбінована стойка-держак виконана комбінованосиметрії корпусу і опори-подіуму. Єдиний констперехідною стойкою-держаком, з переходом стойруктивний вузол утворює демонстраційний подіум ки в держак, при цьому стойка не має з'єднання з між основою корпусу 1 і опорою-подіумом 2 за ракорпусом, або виконана стойкою-держаком, у якій хунок щонайменше однієї стойки 3 і/або щонайстойка виконує функцію держака. менше однієї комбінованої стойки-держака 4,7, 11, За конструкцією єдиного конструктивного а сам подіум утворюється опорою-подіумом 2. вузла, утворюючого демонстраційний подіум, наЄдиний конструктивний вузол утворює: дається можливість виконати об'ємну скульптуру дві зони огляду демонстраційного подіуму б і малої форми знімною, а також розташованої в складається з: опори-подіуму 2, стойки 3 і обсязі демонстраційного подіуму над опороюкомбінованої стойки-держака 4 (фіг.1); опориподіумом. подіуму 2, стойки З, комбіновано-перехідної стойЄдиний конструктивний вузол виконаний з ки-держака 7 (фіг.2); можливістю утворення двох, трьох, чотирьох зон три зони огляду демонстраційного подіуму 10 і огляду демонстраційного подіуму, а також складається з: опори-подіуму 2, чотирьох стойок 3 напіввідкритої кругової і кругової зони огляду і комбіновано-перехідної стойки-держака 7 демонстраційного подіуму, які відрізняють (фіг.3,4); двосторонній, трьохсторонній, чотирьохсторонній чотири зони огляду демонстраційного подіуму напіввідкритий круговий або круговий "Посполас". 12 і складається з: опори-подіуму 2, чотирьох Посуд виконаний з будь-яких матеріалів і їхніх стойок-держаків 11 (Фіг.5, 6); сплавів, що мають чи приймають тверді форми напіввідкриту кругову зону огляду після технологічних процесів їхнього виготовлендемонстраційного подіуму 13 і складається з: опоня. ри-подіуму 2 і комбінованої стойки-держака 4 На фіг.1 зображений двохсторонній "Поспо(Фіг.2, 7); опори-подіуму 2 і стойки-держака 11 лас", оснащений єдиним конструктивним вузлом, (Фіг.8); складеним з опори-подіуму, стойки і комбінованої кругову зону огляду демонстраційного подіуму стойки-держака; на фіг.2 - двохсторонній "Поспо14 і складається з: опори-подіуму 2 і комбінованолас", оснащений єдиним конструктивним вузлом, перехідної стойки-держака 7 (Фіг.9). складеним із опори-подіуму, стойки і комбінованоПосуд Ласаля "Посполас" за зонами огляду перехідної стойки-держака; на фіг.3 зображений демонстраційного подіуму 6, 10, 12, 13, 14, в трьохсторонній "Посполас", оснащений єдиним обсязі якого розташована принаймні одна об'ємна конструктивним вузлом, складеним із опорискульптура малої форми 5, 8, 9, поділяються на подіуму, чотирьох стойок і комбіновано-перехідної двохсторонній "Посполас" за двома зонами огляду стойки-держака; на фіг.4 - розріз А-А на фіг.3; на демонстраційного подіуму 6, трьохсторонній "Пофіг.5 зображений чотирьохсторонній "Посполас", сполас" за трьома зонами огляду оснащений єдиним конструктивним вузлом, складемонстраційного подіуму 10, чотирьохсторонній деним із опори-подіуму, чотирьох стойок-держаків; "Посполас" за чотирма зонами огляду на фіг.6 - розріз В-В на фіг.5; на фіг.7 зображений демонстраційного подіуму 12, напіввідкритий крунапіввідкритий круговий "Посполас", оснащений говий "Посполас" за напіввідкритою круговою зоєдиним конструктивним вузлом, складеним із опоною огляду демонстраційного подіуму 13, круговий ри-подіуму і комбінованої стойки-держака; на фіг.8 "Посполас" за круговою зоною огляду зображений напіввідкритий круговий "Посполас", демонстраційного подіуму 14, при цьому об'ємна оснащений єдиним конструктивним вузлом, скласкульптура малої форми 5 з'єднана з опороюденим із опори-подіуму і стойки-держака; на фіг.9 подіумом 2 і корпусом 1, об'ємна скульптура малої зображений круговий "Посполас", оснащений форми 8 з'єднана тільки з опорою-подіумом 2, єдиним конструктивним вузлом, складеним з опооб'ємна скульптура малої форми 9 виконана ри-подіуму і комбіновано-перехідної стойкизнімною і розташована над опорою-подіумом 2 в держака. роз'ємному з'єднанні з корпусом 1. Позиції 1-14 позначають: 1 - корпус; 2 - опораПриклад 1 подіум; 3 - стойка; 4 - комбінована стойка-держак; Посуд Ласаля "Посполас" (фіг.1) з двома зо5 - об'ємна скульптура малої форми, з'єднана з нами огляду демонстраційного подіуму містить корпусом і опорою-подіумом; 6 - дві зони огляду корпус 1 і єдиний конструктивний вузол, оснащедемонстраційного подіуму; 7 - комбінованоний опорою-подіумом 2, стойкою 3 і комбінованою перехідна стойка-держак; 8 - об'ємна скульптура стойкою-держаком 4, складеною з стойки і держамалої форми, з'єднана тільки з опорою-подіумом; ка, в якому опора-подіум 2 з'єднується з стойкою 3 9 - з'ємна об'ємна скульптура малої форми, розі складовим комбінованої стойки-держака 4, її ташована над опорою-подіумом; 10 - три зони огстойкою, які розташовані за межами осі симетрії ляду демонстраційного подіуму; 11 - стойкакорпусу 1, і опори-подіуму 2. Вузол з'єднується з держак; 12 - чотири зони огляду демонстраційного корпусом 1, стойкою 3 і складовими комбінованої подіуму; 13 - напіввідкрита кругова зона огляду стойки-держака 4, стойкою, з основою корпусу 1, а демонстраційного подіуму; 14 - кругова зона оглядержаком з бічною стінкою корпусу 1, утворюючи ду демонстраційного подіуму. між основою корпусу 1 і опорою-подіумом 2 Посуд Ласаля “Посполас” (Фіг.1-9) складається демонстраційний подіум з двома зонами огляду 7 62294 8 демонстраційного подіуму 6. В обсязі Посуд Ласаля "Посполас" (фіг.7) з демонстраційного подіуму розташована об'ємна напіввідкритою круговою зоною огляду скульптура малої форми 5, яка з'єднана з опороюдемонстраційного подіуму містить корпус 1 і подіумом 2 і корпусом 1, при цьому виконується єдиний конструктивний вузол, оснащений опороюперерозподіл навантажень на стойку 3 і подіумом 2 і комбінованою стойкою-держаком 4, в комбіновану стойку-держак 4, частину навантаякому опора-подіум 2 з'єднана з комбінованою жень на себе бере об'ємна скульптура малої форстойкою-держаком 4, її складовою - стойкою, розми 5. ташованою за межами осі симетрії корпусу 1 і Приклад 2 опори-подіуму 2. Вузол з'єднаний з корпусом 1 Посуд Ласаля "Посполас" (фіг.2) з двома зокомбінованою стойкою-держаком 4 її складовими: нами огляду демонстраційного подіуму містить стойкою - з основою корпусу 1, держаком - з корпус 1 і єдиний конструктивний вузол, оснащебічною стінкою корпусу 1, утворюючи між основою ний опорою-подіумом 2, стойкою 3 і комбінованокорпусу 1 і опорою-подіумом 2 демонстраційний перехідною стойкою-держаком 7, з переходом подіум з напіввідкритою круговою зоною огляду стойки в держак, в якому опора-подіум 2 демонстраційного подіуму 13. Об'ємна скульптура з'єднується з стойкою 3 і комбіновано-перехідною малої форми 5 з'єднана з корпусом 1 і з опороюстойкою-держаком 7, її стойкою, які розташовані за подіумом 2 і виконує функцію перерозподілу намежами осі симетрії корпусу 1 і опори-подіуму 2. вантажень на комбіновану стойку-держак 4, беруВузол з'єднується з корпусом 1 стойкою 3 і чи частину навантажень на себе. комбіновано-перехідною стойкою-держаком 7, її Приклад 6 держаком, з бічною стінкою корпусу 1, при цьому Посуд Ласаля "Посполас" (фіг.8) з комбіновано-перехідна стойка-держак 7 з'єднання напіввідкритою круговою зоною огляду з корпусом 1 своєю складовою стойкою не має, демонстраційного подіуму містить корпус 1 і утворюючи між основою корпусу 1 і опороюєдиний конструктивний вузол, оснащений опороюподіумом 2 демонстраційний подіум з двома зонаподіумом 2 і стойкою-держаком 11, при цьому ми огляду демонстраційного подіму 6. Об'ємна стойка 3 у вузлі відсутня, в якому опора-подіум 2 скульптура малої форми 8 з'єднана тільки з опоз'єднана з стойкою-держаком 11, яка розташована рою-подіумом 2, тобто має одне з'єднання з елеза межами осі симетрії корпусу 1 і опори-подіуму ментом посуду. 2. Вузол з'єднаний з корпусом 1 стойкою-держаком Приклад 3 11, утворюючи між основою корпусу 1 і опороюПосуд Ласаля "Посполас" (фіг.3, 4) з трьома подіумом 2 демонстраційний подіум з зонами огляду демонстраційного подіуму містить напіввідкритою круговою зоною огляду корпус 1 і єдиний конструктивний вузол, оснащедемонстраційного подіуму 13. Об'ємна скульптура ний опорою-подіумом 2, чотирма стойками 3 і малої форми 5 з'єднана з корпусом 1 та з опороюкомбіновано-перехідною стойкою-держаком 7, в подіумом 2 і виконує функцію перерозподілу наякому опора-подіум 2 з'єднується з чотирма стойвантажень на стойку-держак 11, беручи частину ками 3 і комбіновано-перехідною стойкоюнавантажень на себе. держаком 7, її стойкою, які розташовані за межами Приклад 7 осі симетрії корпусу 1 і опори-подіуму 2. Вузол Посуд Ласаля "Посполас" (фіг.9) з круговою з'єднується з корпусом 1, чотирма стойками 3 і зоною огляду демонстраційного подіуму містить комбіновано-перехідною стойкою-держаком 7, її корпус 1 і єдиний конструктивний вузол, оснащескладовим держаком з бічною стінкою корпусу 1, ний опорою-подіумом 2 і комбіновано-перехідною утворюючи між основою корпусу 1 і опороюстойкою-держаком 7, в якому опора-подіум 2 подіумом 2 демонстраційний подіум "Посполас" з з'єднана з комбіновано-перехідною стойкоютрьома зонами огляду демонстраційного подіуму держаком 7 її складовою - стойкою, розташованою 10. Об'ємна скульптура малої форми 9 виконана за межами осі симетрії корпусу 1 і опори-подіуму знімною, вона має роз'ємне з'єднання з корпусом 1 2. Вузол має з'єднання з корпусом 1 комбінованоі розташована над опорою-подіумом 2. перехідною стойкою-держаком 7, її складовою Приклад 4 держаком, з бічною стінкою корпусу 1, утворюючи Посуд Ласаля "Посполас" (фіг.5, 6) з чотирма між основою корпусу 1 і опорою-подіумом 2 зонами огляду демонстраційного подіуму містить демонстраційний подіум з круговою зоною огляду корпус 1 і єдиний конструктивний вузол, що демонстраційного подіуму 14. Об'ємна скульптура складається з опори-подіуму 2 і чотирьох стойокмалої форми 5 з'єднана з корпусом 1 і з опороюдержаків 11, виконаних стойкою з функцією дерподіумом 2 і виконує функцію перерозподілу нажака, при цьому стойка 3 в вузлі відсутня, в якому вантажень на комбіновано-перехідну стойкуопора-подіум 2 з'єднується з чотирма стойкамидержак 7, беручи частину навантажень на себе. держаками 11, які розташовані за межами осі Література: симетрії корпусу 1 і опори-подіуму 2. Вузол 1. Авторське свідоцтво СРСР № 1391606, кл. з'єднаний з корпусом 1 основою з чотирма стойкаА47G19/22, 1988. ми-держаками 11, утворюючи між основою корпусу 2. Патент Великобританії № 2136271, кл. 1 і опорою-подіумом 2 демонстраційний подіум А47G19/02,1984. "Посполас" з чотирма зонами огляду 3. Авторське свідоцтво СРСР № 392943, кл. демонстраційного подіуму 12. Об'ємна скульптура А47G19/02, 1973. малої форми 5 розташована в обсязі 4. Патент Росії № 2003274, кл. А47G19/22, демонстраційного подіуму. 1993. Приклад 5 11 Комп’ютерна верстка М. Клюкін 62294 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
