Формувач пачки імпульсів типу меандр з перенастроюваною тривалістю і фіксованою кількістю, яка дорівнює трьом

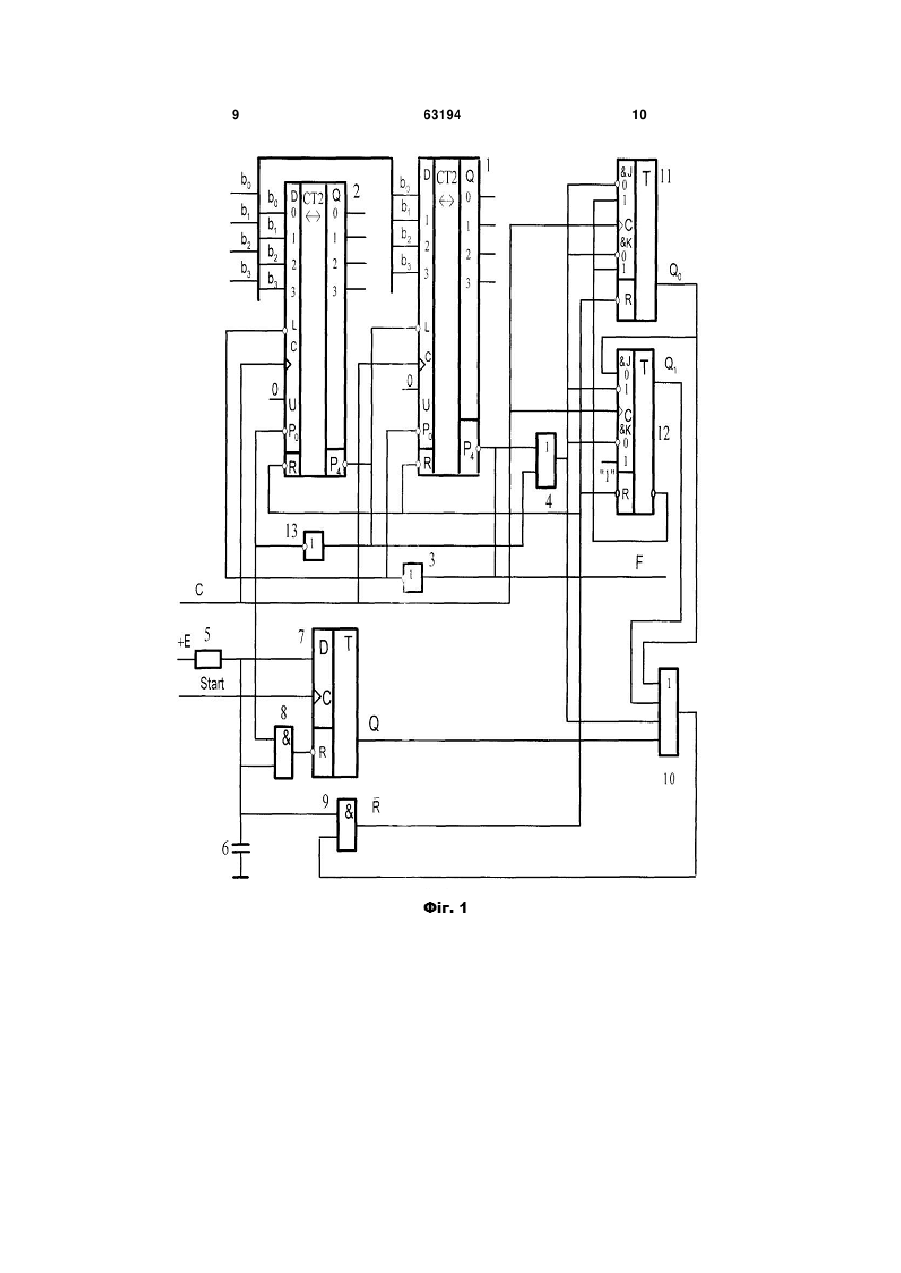

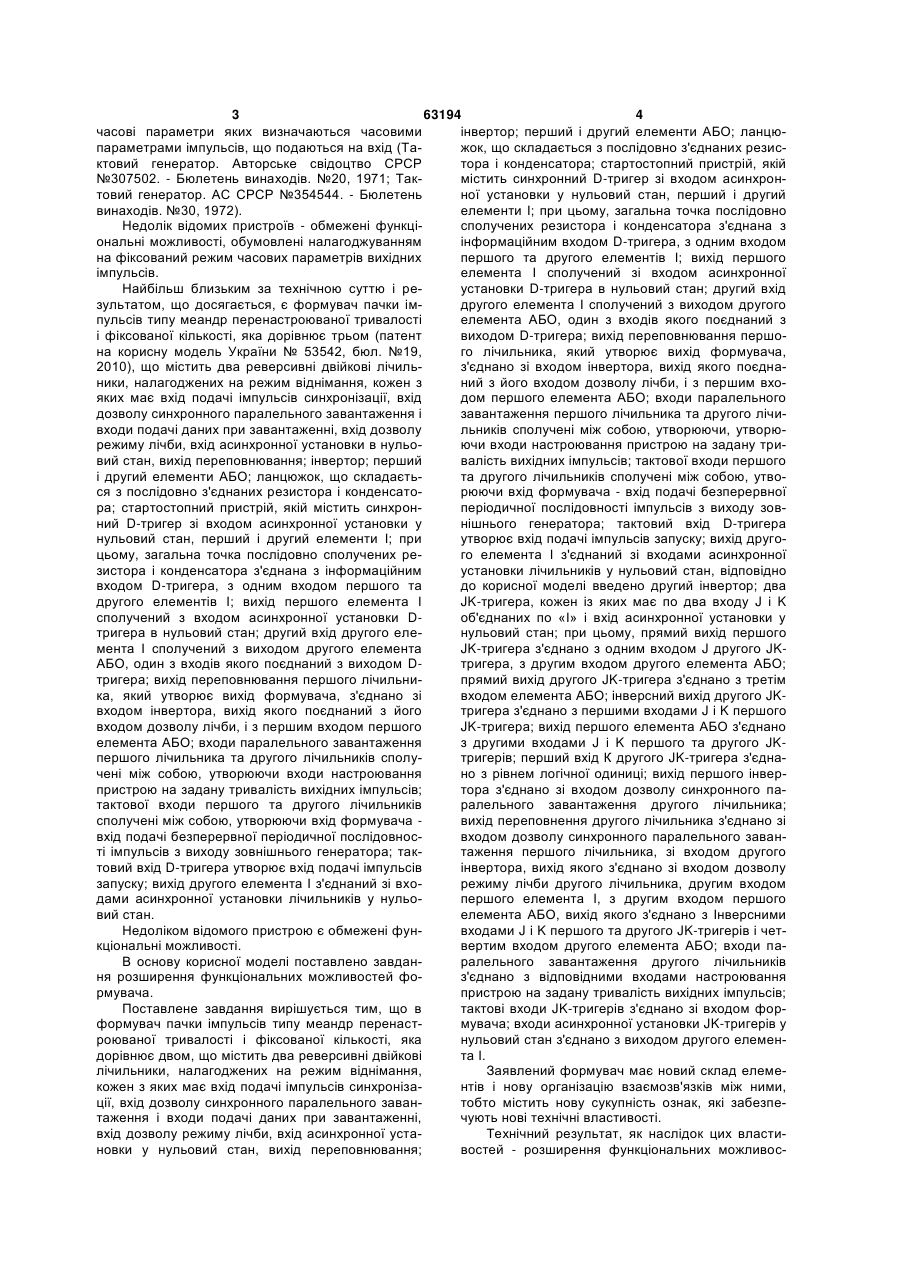

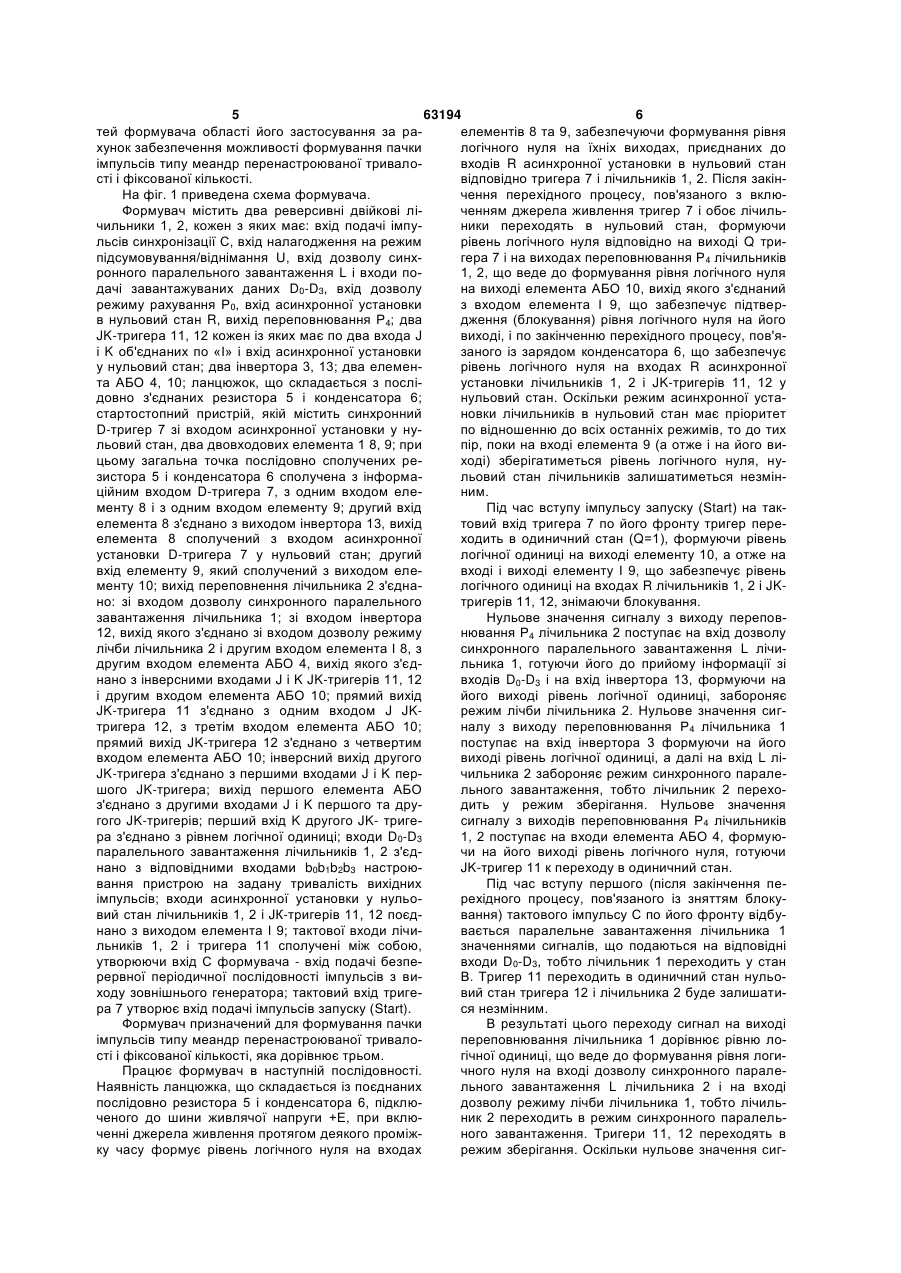

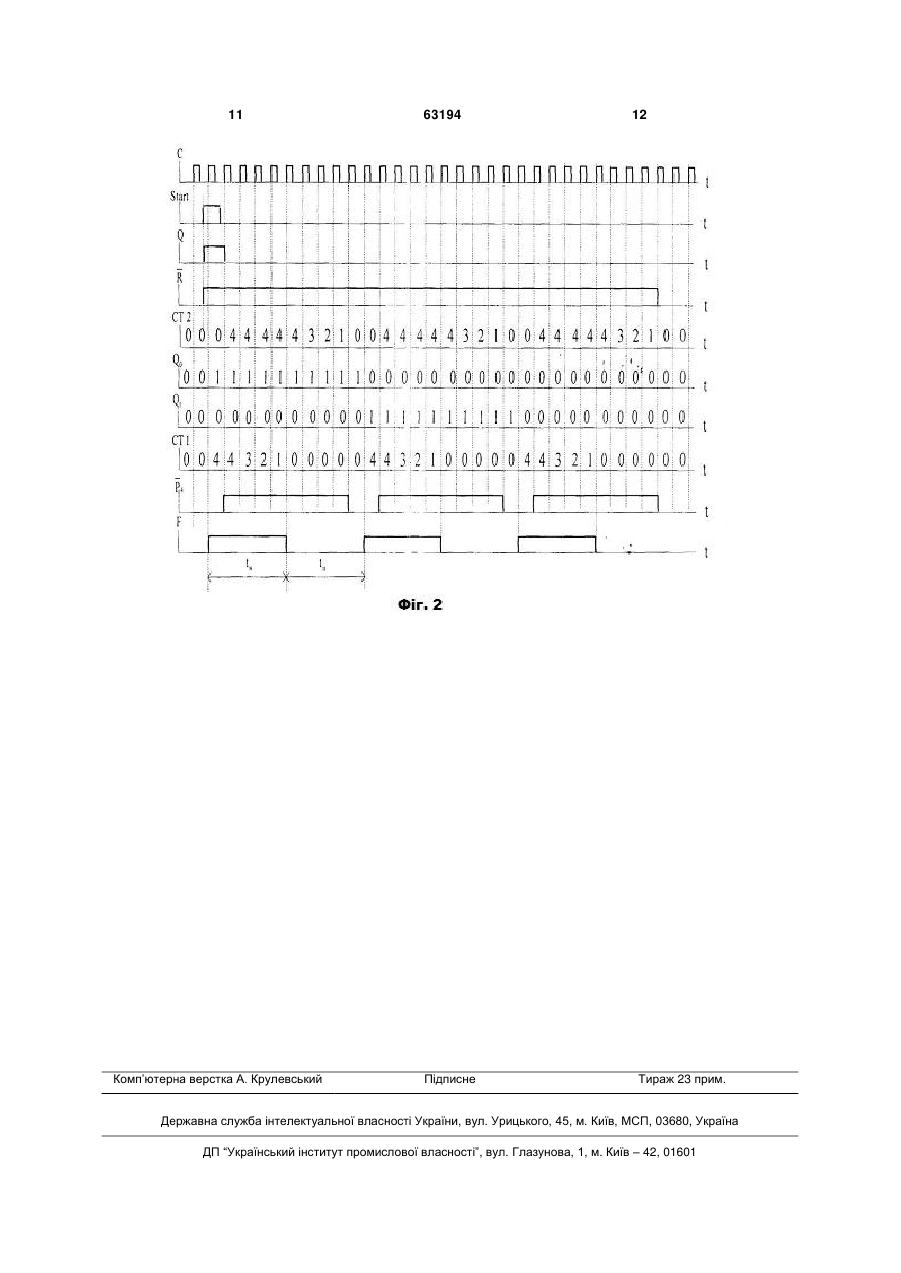

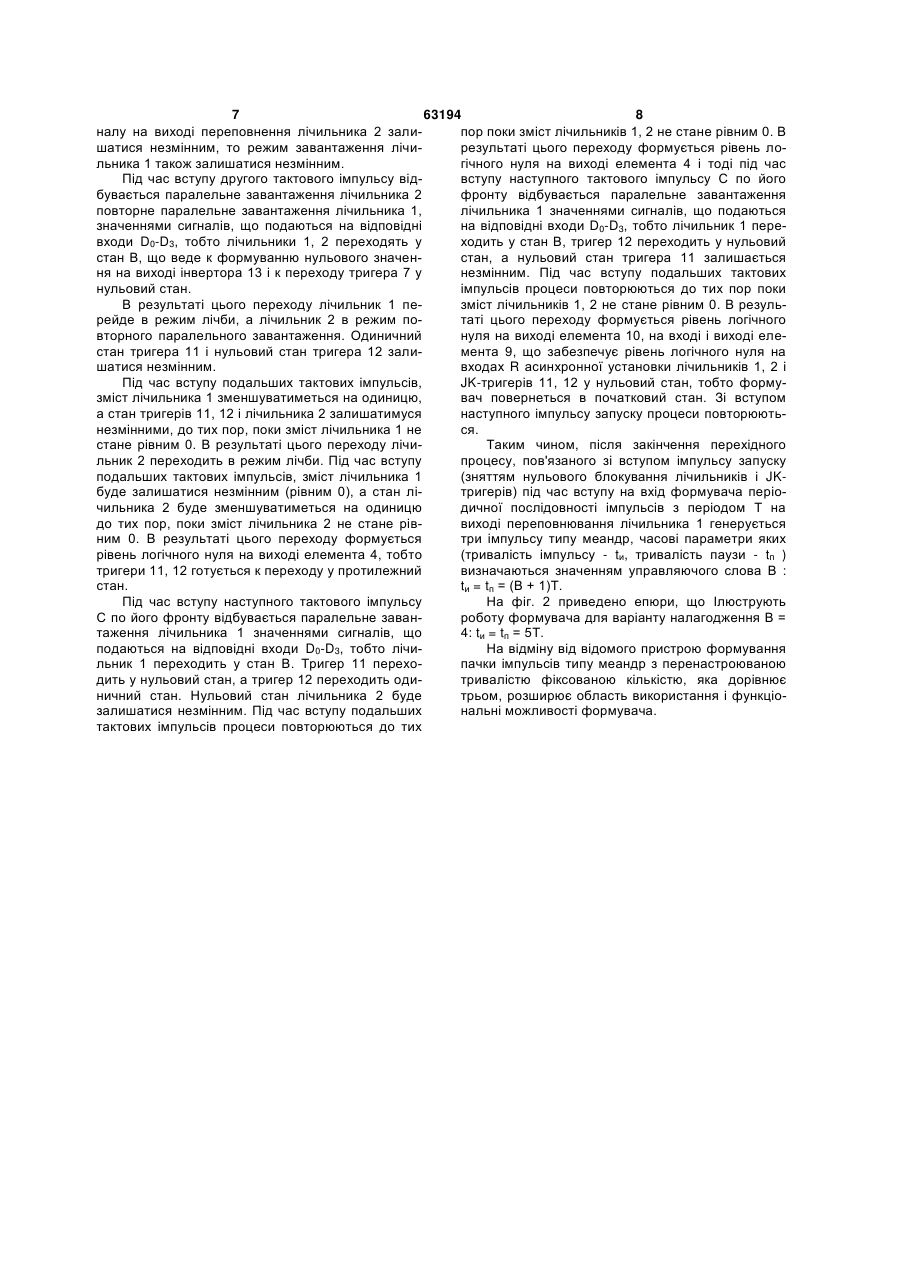

Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює трьом, що містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого поєднаний з його входом дозволу лічби і з першим входом першого елемента АБО; входи паралельного завантаження першого лічильника утворюють входи настроювання пристрою на задану тривалість U 2 (19) 1 3 63194 4 часові параметри яких визначаються часовими інвертор; перший і другий елементи АБО; ланцюпараметрами імпульсів, що подаються на вхід (Тажок, що складається з послідовно з'єднаних резисктовий генератор. Авторське свідоцтво СРСР тора і конденсатора; стартостопний пристрій, якій №307502. - Бюлетень винаходів. №20, 1971; Такмістить синхронний D-тригер зі входом асинхронтовий генератор. АС СРСР №354544. - Бюлетень ної установки у нульовий стан, перший і другий винаходів. №30, 1972). елементи І; при цьому, загальна точка послідовно Недолік відомих пристроїв - обмежені функцісполучених резистора і конденсатора з'єднана з ональні можливості, обумовлені налагоджуванням інформаційним входом D-тригера, з одним входом на фіксований режим часових параметрів вихідних першого та другого елементів І; вихід першого імпульсів. елемента І сполучений зі входом асинхронної Найбільш близьким за технічною суттю і реустановки D-тригера в нульовий стан; другий вхід зультатом, що досягається, є формувач пачки імдругого елемента І сполучений з виходом другого пульсів типу меандр перенастроюваної тривалості елемента АБО, один з входів якого поєднаний з і фіксованої кількості, яка дорівнює трьом (патент виходом D-тригера; вихід переповнювання першона корисну модель України № 53542, бюл. №19, го лічильника, який утворює вихід формувача, 2010), що містить два реверсивні двійкові лічильз'єднано зі входом інвертора, вихід якого поєднаники, налагоджених на режим віднімання, кожен з ний з його входом дозволу лічби, і з першим вхояких має вхід подачі імпульсів синхронізації, вхід дом першого елемента АБО; входи паралельного дозволу синхронного паралельного завантаження і завантаження першого лічильника та другого лічивходи подачі даних при завантаженні, вхід дозволу льників сполучені між собою, утворюючи, утворюрежиму лічби, вхід асинхронної установки в нульоючи входи настроювання пристрою на задану тривий стан, вихід переповнювання; інвертор; перший валість вихідних імпульсів; тактової входи першого і другий елементи АБО; ланцюжок, що складаєтьта другого лічильників сполучені між собою, утвося з послідовно з'єднаних резистора і конденсаторюючи вхід формувача - вхід подачі безперервної ра; стартостопний пристрій, якій містить синхронперіодичної послідовності імпульсів з виходу зовний D-тригер зі входом асинхронної установки у нішнього генератора; тактовий вхід D-тригера нульовий стан, перший і другий елементи І; при утворює вхід подачі імпульсів запуску; вихід другоцьому, загальна точка послідовно сполучених рего елемента І з'єднаний зі входами асинхронної зистора і конденсатора з'єднана з інформаційним установки лічильників у нульовий стан, відповідно входом D-тригера, з одним входом першого та до корисної моделі введено другий інвертор; два другого елементів І; вихід першого елемента І JK-тригера, кожен із яких має по два входу J і K сполучений з входом асинхронної установки Dоб'єднаних по «І» і вхід асинхронної установки у тригера в нульовий стан; другий вхід другого еленульовий стан; при цьому, прямий вихід першого мента І сполучений з виходом другого елемента JK-тригера з'єднано з одним входом J другого JKАБО, один з входів якого поєднаний з виходом Dтригера, з другим входом другого елемента АБО; тригера; вихід переповнювання першого лічильнипрямий вихід другого JK-тригера з'єднано з третім ка, який утворює вихід формувача, з'єднано зі входом елемента АБО; інверсний вихід другого JKвходом інвертора, вихід якого поєднаний з його тригера з'єднано з першими входами J і K першого входом дозволу лічби, і з першим входом першого JK-тригера; вихід першого елемента АБО з'єднано елемента АБО; входи паралельного завантаження з другими входами J і K першого та другого JKпершого лічильника та другого лічильників сполутригерів; перший вхід К другого JK-тригера з'єдначені між собою, утворюючи входи настроювання но з рівнем логічної одиниці; вихід першого інверпристрою на задану тривалість вихідних імпульсів; тора з'єднано зі входом дозволу синхронного патактової входи першого та другого лічильників ралельного завантаження другого лічильника; сполучені між собою, утворюючи вхід формувача вихід переповнення другого лічильника з'єднано зі вхід подачі безперервної періодичної послідовносвходом дозволу синхронного паралельного заванті імпульсів з виходу зовнішнього генератора; тактаження першого лічильника, зі входом другого товий вхід D-тригера утворює вхід подачі імпульсів інвертора, вихід якого з'єднано зі входом дозволу запуску; вихід другого елемента І з'єднаний зі вхорежиму лічби другого лічильника, другим входом дами асинхронної установки лічильників у нульопершого елемента І, з другим входом першого вий стан. елемента АБО, вихід якого з'єднано з Інверсними Недоліком відомого пристрою є обмежені фунвходами J і K першого та другого JK-тригерів і четкціональні можливості. вертим входом другого елемента АБО; входи паВ основу корисної моделі поставлено завданралельного завантаження другого лічильників ня розширення функціональних можливостей фоз'єднано з відповідними входами настроювання рмувача. пристрою на задану тривалість вихідних імпульсів; Поставлене завдання вирішується тим, що в тактові входи JK-тригерів з'єднано зі входом форформувач пачки імпульсів типу меандр перенастмувача; входи асинхронної установки JK-тригерів у роюваної тривалості і фіксованої кількості, яка нульовий стан з'єднано з виходом другого елемендорівнює двом, що містить два реверсивні двійкові та І. лічильники, налагоджених на режим віднімання, Заявлений формувач має новий склад елемекожен з яких має вхід подачі імпульсів синхронізантів і нову організацію взаємозв'язків між ними, ції, вхід дозволу синхронного паралельного завантобто містить нову сукупність ознак, які забезпетаження і входи подачі даних при завантаженні, чують нові технічні властивості. вхід дозволу режиму лічби, вхід асинхронної устаТехнічний результат, як наслідок цих властиновки у нульовий стан, вихід переповнювання; востей - розширення функціональних можливос 5 63194 6 тей формувача області його застосування за раелементів 8 та 9, забезпечуючи формування рівня хунок забезпечення можливості формування пачки логічного нуля на їхніх виходах, приєднаних до імпульсів типу меандр перенастроюваної триваловходів R асинхронної установки в нульовий стан сті і фіксованої кількості. відповідно тригера 7 і лічильників 1, 2. Після закінНа фіг. 1 приведена схема формувача. чення перехідного процесу, пов'язаного з вклюФормувач містить два реверсивні двійкові ліченням джерела живлення тригер 7 і обоє лічильчильники 1, 2, кожен з яких має: вхід подачі імпуники переходять в нульовий стан, формуючи льсів синхронізації С, вхід налагодження на режим рівень логічного нуля відповідно на виході Q трипідсумовування/віднімання U, вхід дозволу синхгера 7 і на виходах переповнювання Р4 лічильників ронного паралельного завантаження L і входи по1, 2, що веде до формування рівня логічного нуля дачі завантажуваних даних D0-D3, вхід дозволу на виході елемента АБО 10, вихід якого з'єднаний режиму рахування Р0, вхід асинхронної установки з входом елемента І 9, що забезпечує підтверв нульовий стан R, вихід переповнювання Р4; два дження (блокування) рівня логічного нуля на його JK-тригера 11, 12 кожен із яких має по два входа J виході, і по закінченню перехідного процесу, пов'яі K об'єднаних по «І» і вхід асинхронної установки заного із зарядом конденсатора 6, що забезпечує у нульовий стан; два інвертора 3, 13; два елеменрівень логічного нуля на входах R асинхронної та АБО 4, 10; ланцюжок, що складається з посліустановки лічильників 1, 2 і JK-тригерів 11, 12 у довно з'єднаних резистора 5і конденсатора 6; нульовий стан. Оскільки режим асинхронної устастартостопний пристрій, якій містить синхронний новки лічильників в нульовий стан має пріоритет D-тригер 7 зі входом асинхронної установки у нупо відношенню до всіх останніх режимів, то до тих льовий стан, два двовходових елемента 1 8, 9; при пір, поки на вході елемента 9 (а отже і на його вицьому загальна точка послідовно сполучених реході) зберігатиметься рівень логічного нуля, нузистора 5 і конденсатора 6 сполучена з інформальовий стан лічильників залишатиметься незмінційним входом D-тригера 7, з одним входом еленим. менту 8 і з одним входом елементу 9; другий вхід Під час вступу імпульсу запуску (Start) на такелемента 8 з'єднано з виходом інвертора 13, вихід товий вхід тригера 7 по його фронту тригер переелемента 8 сполучений з входом асинхронної ходить в одиничний стан (Q=1), формуючи рівень установки D-тригера 7 у нульовий стан; другий логічної одиниці на виході елементу 10, а отже на вхід елементу 9, який сполучений з виходом елевході і виході елементу І 9, що забезпечує рівень менту 10; вихід переповнення лічильника 2 з'єдналогічного одиниці на входах R лічильників 1, 2 і JKно: зі входом дозволу синхронного паралельного тригерів 11, 12, знімаючи блокування. завантаження лічильника 1; зі входом інвертора Нульове значення сигналу з виходу перепов12, вихід якого з'єднано зі входом дозволу режиму нювання Р4 лічильника 2 поступає на вхід дозволу лічби лічильника 2 і другим входом елемента І 8, з синхронного паралельного завантаження L лічидругим входом елемента АБО 4, вихід якого з'єдльника 1, готуючи його до прийому інформації зі нано з інверсними входами J і K JK-тригерів 11, 12 входів D0-D3 і на вхід інвертора 13, формуючи на і другим входом елемента АБО 10; прямий вихід його виході рівень логічної одиниці, забороняє JK-тригера 11 з'єднано з одним входом J JKрежим лічби лічильника 2. Нульове значення сигтригера 12, з третім входом елемента АБО 10; налу з виходу переповнювання Р4 лічильника 1 прямий вихід JK-тригера 12 з'єднано з четвертим поступає на вхід інвертора 3 формуючи на його входом елемента АБО 10; інверсний вихід другого виході рівень логічної одиниці, а далі на вхід L ліJK-тригера з'єднано з першими входами J і K перчильника 2 забороняє режим синхронного паралешого JK-тригера; вихід першого елемента АБО льного завантаження, тобто лічильник 2 перехоз'єднано з другими входами J і K першого та друдить у режим зберігання. Нульове значення гого JK-тригерів; перший вхід K другого JK- тригесигналу з виходів переповнювання Р4 лічильників ра з'єднано з рівнем логічної одиниці; входи D0-D3 1, 2 поступає на входи елемента АБО 4, формуюпаралельного завантаження лічильників 1, 2 з'єдчи на його виході рівень логічного нуля, готуючи нано з відповідними входами b0b1b2b3 настроюJK-тригер 11 к переходу в одиничний стан. вання пристрою на задану тривалість вихідних Під час вступу першого (після закінчення пеімпульсів; входи асинхронної установки у нульорехідного процесу, пов'язаного із зняттям блокувий стан лічильників 1, 2 i JК-тригерів 11, 12 поєдвання) тактового імпульсу С по його фронту відбунано з виходом елемента І 9; тактової входи лічивається паралельне завантаження лічильника 1 льників 1, 2 і тригера 11 сполучені між собою, значеннями сигналів, що подаються на відповідні утворюючи вхід С формувача - вхід подачі безпевходи D0-D3, тобто лічильник 1 переходить у стан рервної періодичної послідовності імпульсів з виВ. Тригер 11 переходить в одиничний стан нульоходу зовнішнього генератора; тактовий вхід тригевий стан тригера 12 і лічильника 2 буде залишатира 7 утворює вхід подачі імпульсів запуску (Start). ся незмінним. Формувач призначений для формування пачки В результаті цього переходу сигнал на виході імпульсів типу меандр перенастроюваної тривалопереповнювання лічильника 1 дорівнює рівню лості і фіксованої кількості, яка дорівнює трьом. гічної одиниці, що веде до формування рівня логиПрацює формувач в наступній послідовності. чного нуля на вході дозволу синхронного паралеНаявність ланцюжка, що складається із поєднаних льного завантаження L лічильника 2 і на вході послідовно резистора 5 і конденсатора 6, підклюдозволу режиму лічби лічильника 1, тобто лічильченого до шини живлячої напруги +Е, при вклюник 2 переходить в режим синхронного паралельченні джерела живлення протягом деякого проміжного завантаження. Тригери 11, 12 переходять в ку часу формує рівень логічного нуля на входах режим зберігання. Оскільки нульове значення сиг 7 63194 8 налу на виході переповнення лічильника 2 залипор поки зміст лічильників 1, 2 не стане рівним 0. В шатися незмінним, то режим завантаження лічирезультаті цього переходу формується рівень лольника 1 також залишатися незмінним. гічного нуля на виході елемента 4 і тоді під час Під час вступу другого тактового імпульсу відвступу наступного тактового імпульсу С по його бувається паралельне завантаження лічильника 2 фронту відбувається паралельне завантаження повторне паралельне завантаження лічильника 1, лічильника 1 значеннями сигналів, що подаються значеннями сигналів, що подаються на відповідні на відповідні входи D0-D3, тобто лічильник 1 перевходи D0-D3, тобто лічильники 1, 2 переходять у ходить у стан В, тригер 12 переходить у нульовий стан В, що веде к формуванню нульового значенстан, а нульовий стан тригера 11 залишається ня на виході інвертора 13 і к переходу тригера 7 у незмінним. Під час вступу подальших тактових нульовий стан. імпульсів процеси повторюються до тих пор поки В результаті цього переходу лічильник 1 пезміст лічильників 1, 2 не стане рівним 0. В резульрейде в режим лічби, а лічильник 2 в режим потаті цього переходу формується рівень логічного вторного паралельного завантаження. Одиничний нуля на виході елемента 10, на вході і виході елестан тригера 11 і нульовий стан тригера 12 залимента 9, що забезпечує рівень логічного нуля на шатися незмінним. входах R асинхронної установки лічильників 1, 2 і Під час вступу подальших тактових імпульсів, JK-тригерів 11, 12 у нульовий стан, тобто формузміст лічильника 1 зменшуватиметься на одиницю, вач повернеться в початковий стан. Зі вступом а стан тригерів 11, 12 і лічильника 2 залишатимуся наступного імпульсу запуску процеси повторюютьнезмінними, до тих пор, поки зміст лічильника 1 не ся. стане рівним 0. В результаті цього переходу лічиТаким чином, після закінчення перехідного льник 2 переходить в режим лічби. Під час вступу процесу, пов'язаного зі вступом імпульсу запуску подальших тактових імпульсів, зміст лічильника 1 (зняттям нульового блокування лічильників і JKбуде залишатися незмінним (рівним 0), а стан літригерів) під час вступу на вхід формувача періочильника 2 буде зменшуватиметься на одиницю дичної послідовності імпульсів з періодом Т на до тих пор, поки зміст лічильника 2 не стане ріввиході переповнювання лічильника 1 генерується ним 0. В результаті цього переходу формується три імпульсу типу меандр, часові параметри яких рівень логічного нуля на виході елемента 4, тобто (тривалість імпульсу - tи, тривалість паузи - tп ) тригери 11, 12 готується к переходу у протилежний визначаються значенням управляючого слова В : стан. tи = tп = (В + 1)Т. Під час вступу наступного тактового імпульсу На фіг. 2 приведено епюри, що Ілюструють С по його фронту відбувається паралельне заванроботу формувача для варіанту налагодження В = таження лічильника 1 значеннями сигналів, що 4: tи = tп = 5Т. подаються на відповідні входи D0-D3, тобто лічиНа відміну від відомого пристрою формування льник 1 переходить у стан В. Тригер 11 перехопачки імпульсів типу меандр з перенастроюваною дить у нульовий стан, а тригер 12 переходить одитривалістю фіксованою кількістю, яка дорівнює ничний стан. Нульовий стан лічильника 2 буде трьом, розширює область використання і функціозалишатися незмінним. Під час вступу подальших нальні можливості формувача. тактових імпульсів процеси повторюються до тих 9 63194 10 11 Комп’ютерна верстка А. Крулевський 63194 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
