Формула / Реферат

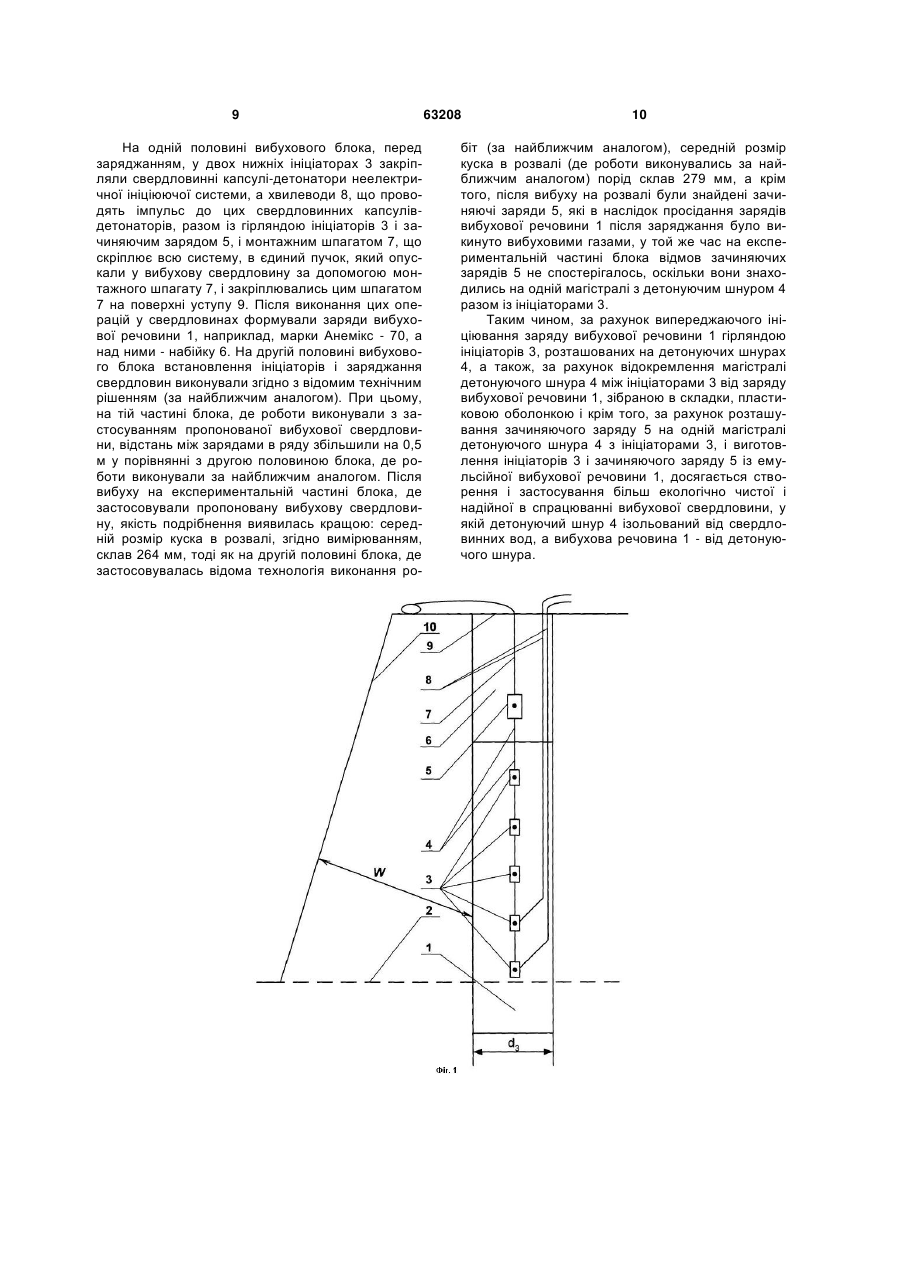

Вибухова свердловина на блоці кар'єру, що містить вибухову речовину, усередині якої розміщена гірлянда ініціаторів на детонуючому шнурі, відстань між якими визначають зі співвідношення:

- для зарядів великого діаметра

0,35W>L>2d3,

де L - значення відстані між ініціаторами, м,

W - відстань від центра заряду до вільної поверхні укосу уступу, м,

d3 - діаметр свердловинного заряду, м,

- для зарядів малого діаметра

0,3W>L>7,5d3,

а над зарядом вибухової речовини в свердловині розташована набійка із замикаючим зарядом усередині неї, при цьому замикаючий заряд виконаний з можливістю ініціювання після спрацьовування свердловинного заряду вибухової речовини на границі із набійкою, яка відрізняється тим, що ініціатори в гірлянді і замикаючий заряд виготовлені з емульсійної вибухової речовини і розташовані на одній магістралі детонуючого шнура, а замикаючий заряд і ініціатори розміщені в полімерній оболонці, діаметр якої дорівнює розрахунковому діаметру ініціаторів і може бути визначений таким чином:

8dмаг<D<0,8d3, м,

де D - діаметр ініціаторів, м;

dмаг - діаметр магістралі детонуючого шнура у гірлянді, м,

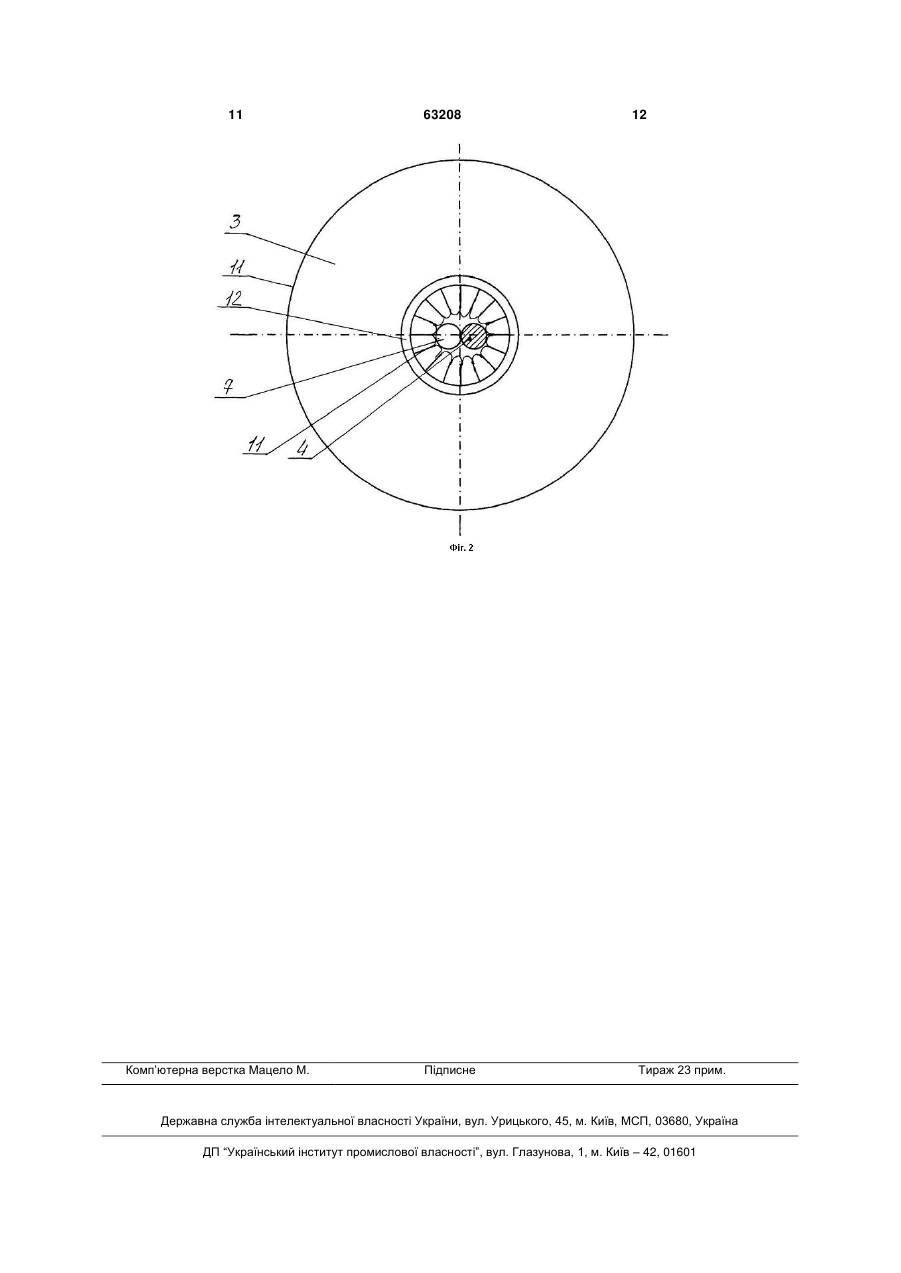

при цьому ініціатори розміщені усередині оболонки і зафіксовані зовнішніми затискачами, охоплюючи детонуючий шнур і монтажний шпагат, а за допомогою затискачів утворені герметизуючі вибухопоглинаючі складки - захисний бар'єр між детонуючим шнуром і зарядом вибухової речовини у свердловині, при цьому вибухова свердловина виконана з можливістю подачі початкового імпульсу за допомогою свердловинних капсулів-детонаторів неелектричної ініціюючої системи до нижніх ініціаторів у гірлянді.

Текст

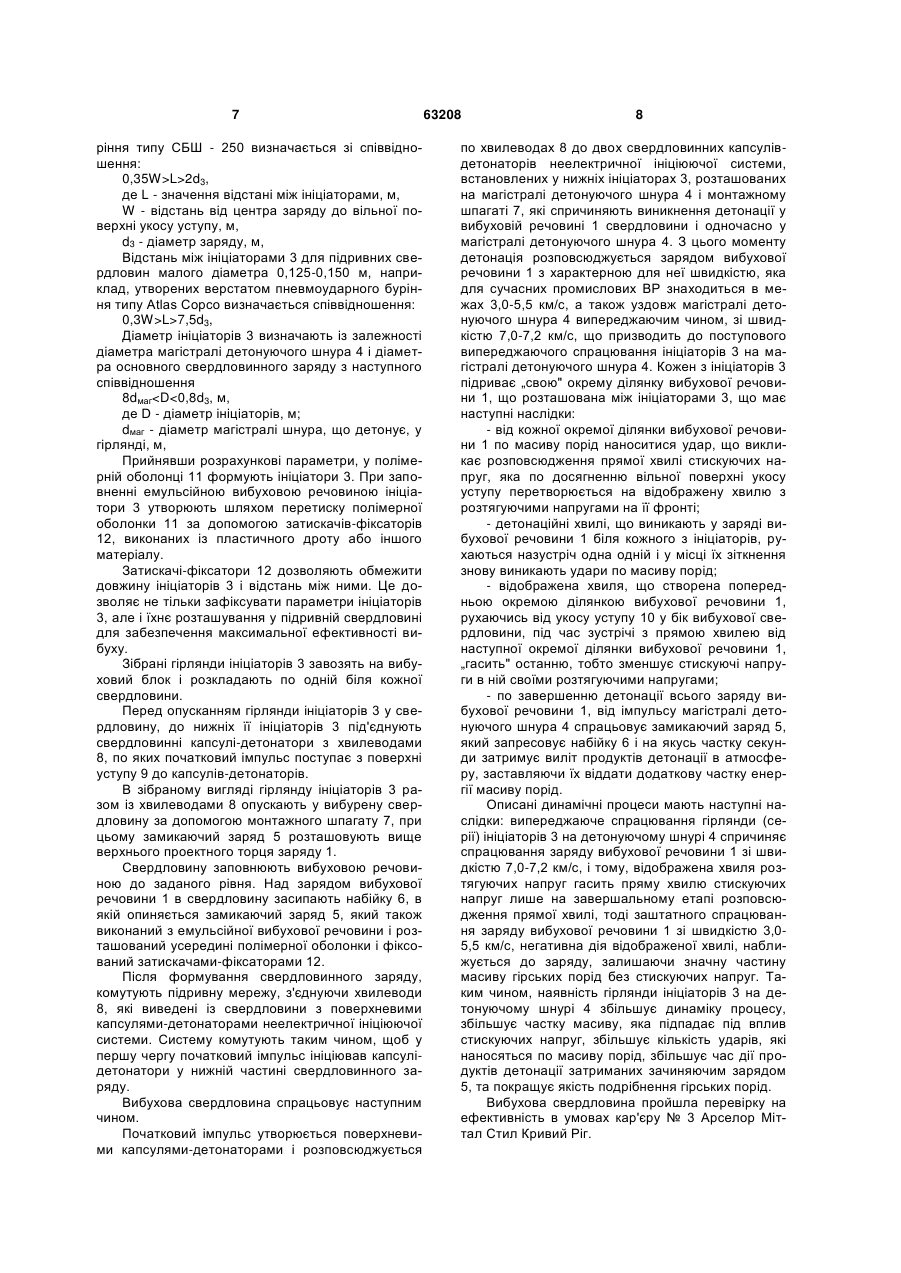

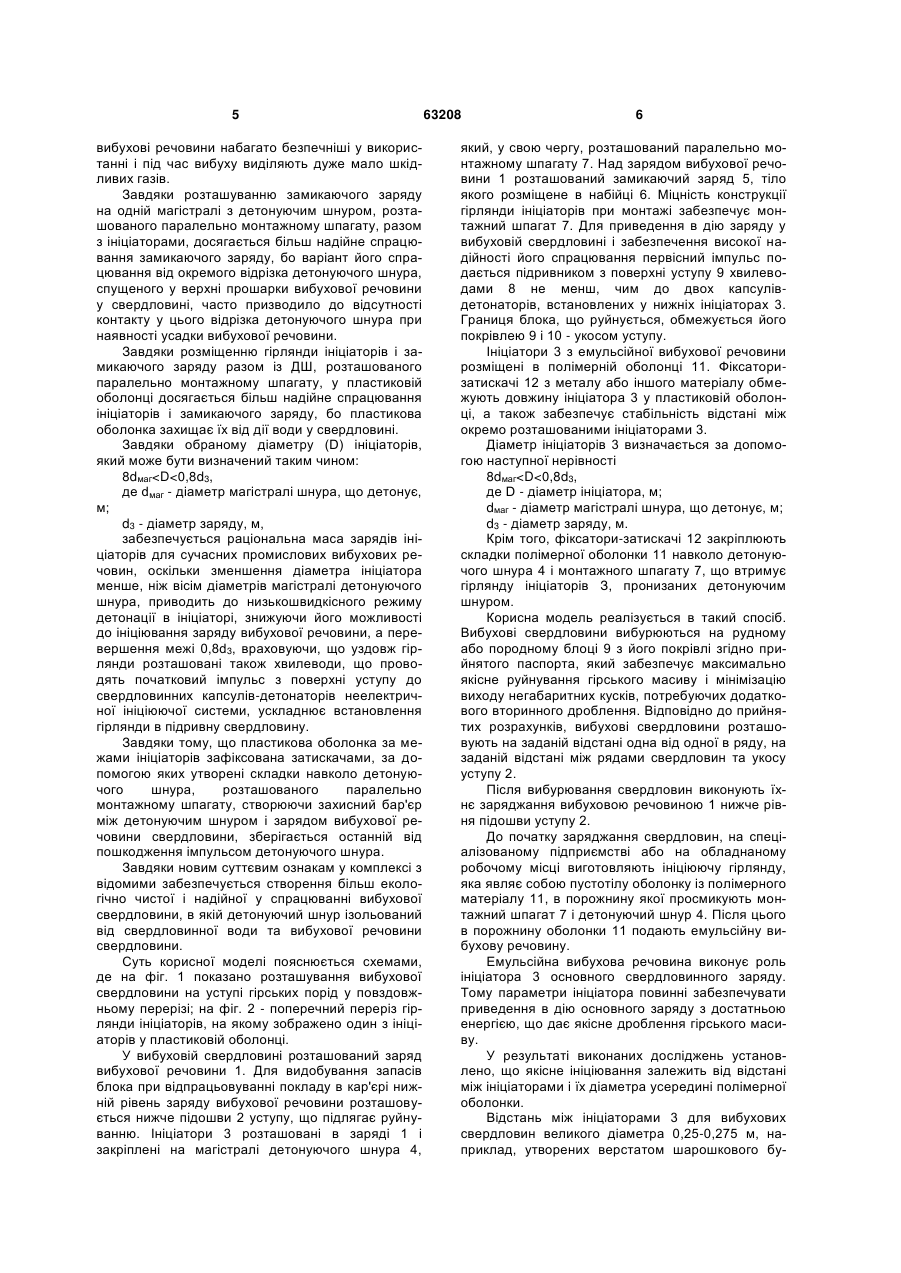

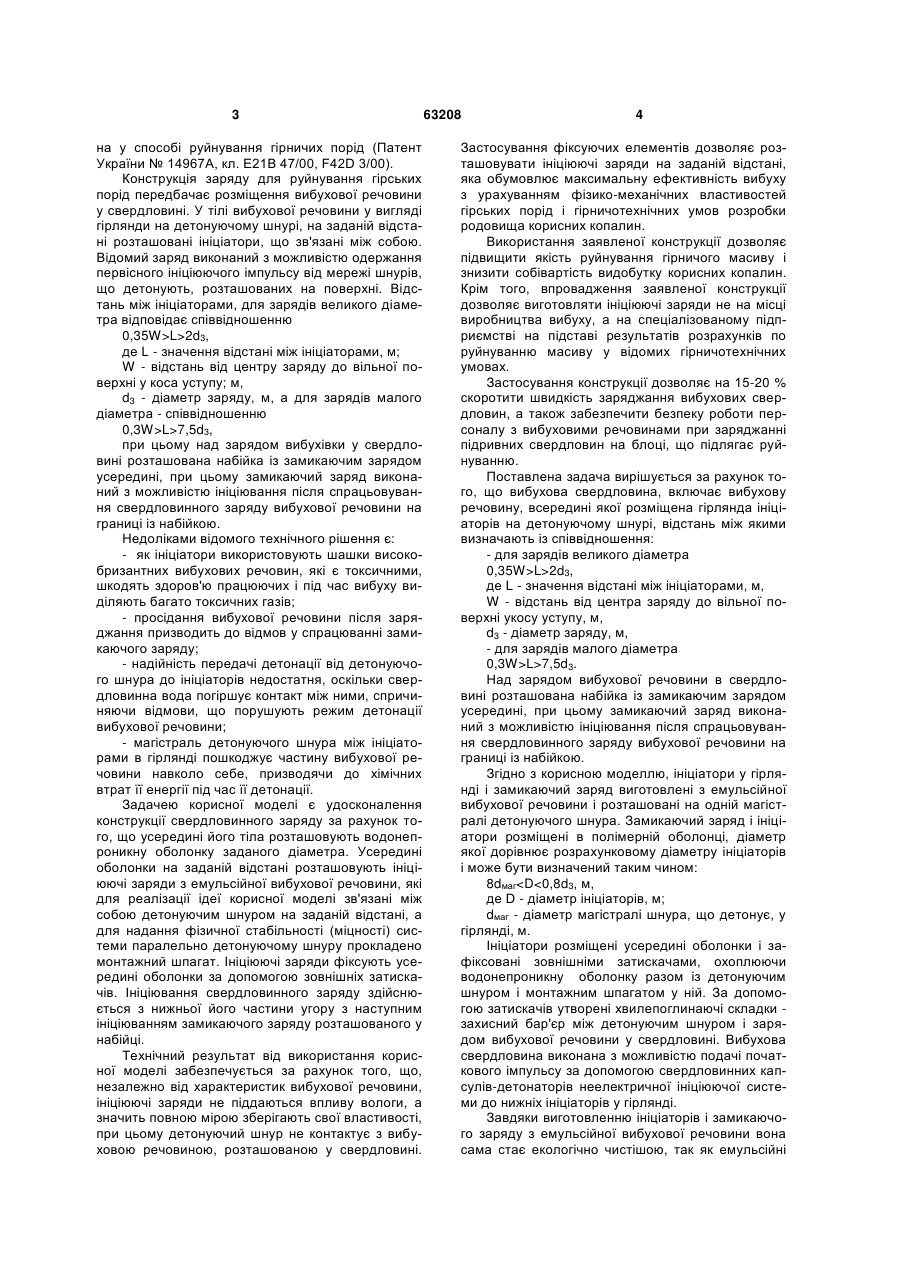

Вибухова свердловина на блоці кар'єру, що містить вибухову речовину, усередині якої розміщена гірлянда ініціаторів на детонуючому шнурі, відстань між якими визначають зі співвідношення: - для зарядів великого діаметра 0,35W>L>2d3, де L - значення відстані між ініціаторами, м, W - відстань від центра заряду до вільної поверхні укосу уступу, м, d3 - діаметр свердловинного заряду, м, - для зарядів малого діаметра 0,3W>L>7,5d3, а над зарядом вибухової речовини в свердловині розташована набійка із замикаючим зарядом усередині неї, при цьому замикаючий заряд виконаний з можливістю ініціювання після спрацьовуван U 2 (19) 1 3 на у способі руйнування гірничих порід (Патент України № 14967А, кл. Е21B 47/00, F42D 3/00). Конструкція заряду для руйнування гірських порід передбачає розміщення вибухової речовини у свердловині. У тілі вибухової речовини у вигляді гірлянди на детонуючому шнурі, на заданій відстані розташовані ініціатори, що зв'язані між собою. Відомий заряд виконаний з можливістю одержання первісного ініціюючого імпульсу від мережі шнурів, що детонують, розташованих на поверхні. Відстань між ініціаторами, для зарядів великого діаметра відповідає співвідношенню 0,35W>L>2d3, де L - значення відстані між ініціаторами, м; W - відстань від центру заряду до вільної поверхні у коса уступу; м, d3 - діаметр заряду, м, а для зарядів малого діаметра - співвідношенню 0,3W>L>7,5d3, при цьому над зарядом вибухівки у свердловині розташована набійка із замикаючим зарядом усередині, при цьому замикаючий заряд виконаний з можливістю ініціювання після спрацьовування свердловинного заряду вибухової речовини на границі із набійкою. Недоліками відомого технічного рішення є: - як ініціатори використовують шашки високобризантних вибухових речовин, які є токсичними, шкодять здоров'ю працюючих і під час вибуху виділяють багато токсичних газів; - просідання вибухової речовини після заряджання призводить до відмов у спрацюванні замикаючого заряду; - надійність передачі детонації від детонуючого шнура до ініціаторів недостатня, оскільки свердловинна вода погіршує контакт між ними, спричиняючи відмови, що порушують режим детонації вибухової речовини; - магістраль детонуючого шнура між ініціаторами в гірлянді пошкоджує частину вибухової речовини навколо себе, призводячи до хімічних втрат її енергії під час її детонації. Задачею корисної моделі є удосконалення конструкції свердловинного заряду за рахунок того, що усередині його тіла розташовують водонепроникну оболонку заданого діаметра. Усередині оболонки на заданій відстані розташовують ініціюючі заряди з емульсійної вибухової речовини, які для реалізації ідеї корисної моделі зв'язані між собою детонуючим шнуром на заданій відстані, а для надання фізичної стабільності (міцності) системи паралельно детонуючому шнуру прокладено монтажний шпагат. Ініціюючі заряди фіксують усередині оболонки за допомогою зовнішніх затискачів. Ініціювання свердловинного заряду здійснюється з нижньої його частини угору з наступним ініціюванням замикаючого заряду розташованого у набійці. Технічний результат від використання корисної моделі забезпечується за рахунок того, що, незалежно від характеристик вибухової речовини, ініціюючі заряди не піддаються впливу вологи, а значить повною мірою зберігають свої властивості, при цьому детонуючий шнур не контактує з вибуховою речовиною, розташованою у свердловині. 63208 4 Застосування фіксуючих елементів дозволяє розташовувати ініціюючі заряди на заданій відстані, яка обумовлює максимальну ефективність вибуху з урахуванням фізико-механічних властивостей гірських порід і гірничотехнічних умов розробки родовища корисних копалин. Використання заявленої конструкції дозволяє підвищити якість руйнування гірничого масиву і знизити собівартість видобутку корисних копалин. Крім того, впровадження заявленої конструкції дозволяє виготовляти ініціюючі заряди не на місці виробництва вибуху, а на спеціалізованому підприємстві на підставі результатів розрахунків по руйнуванню масиву у відомих гірничотехнічних умовах. Застосування конструкції дозволяє на 15-20 % скоротити швидкість заряджання вибухових свердловин, а також забезпечити безпеку роботи персоналу з вибуховими речовинами при заряджанні підривних свердловин на блоці, що підлягає руйнуванню. Поставлена задача вирішується за рахунок того, що вибухова свердловина, включає вибухову речовину, всередині якої розміщена гірлянда ініціаторів на детонуючому шнурі, відстань між якими визначають із співвідношення: - для зарядів великого діаметра 0,35W>L>2d3, де L - значення відстані між ініціаторами, м, W - відстань від центра заряду до вільної поверхні укосу уступу, м, d3 - діаметр заряду, м, - для зарядів малого діаметра 0,3W>L>7,5d3. Над зарядом вибухової речовини в свердловині розташована набійка із замикаючим зарядом усередині, при цьому замикаючий заряд виконаний з можливістю ініціювання після спрацьовування свердловинного заряду вибухової речовини на границі із набійкою. Згідно з корисною моделлю, ініціатори у гірлянді і замикаючий заряд виготовлені з емульсійної вибухової речовини і розташовані на одній магістралі детонуючого шнура. Замикаючий заряд і ініціатори розміщені в полімерній оболонці, діаметр якої дорівнює розрахунковому діаметру ініціаторів і може бути визначений таким чином: 8dмаг

Дивитися

Додаткова інформація

Назва патенту англійською

Blast hole

Автори англійською

Shapurin Oleksandr Vasyliovych, Nosov Volodymyr Mykolaiovych

Назва патенту російською

Взрывная скважина

Автори російською

Шапурин Александр Васильевич, Носов Владимир Николаевич

МПК / Мітки

МПК: E21B 7/28, F42D 3/04

Мітки: вибухова, свердловина
