Габіонна конструкція

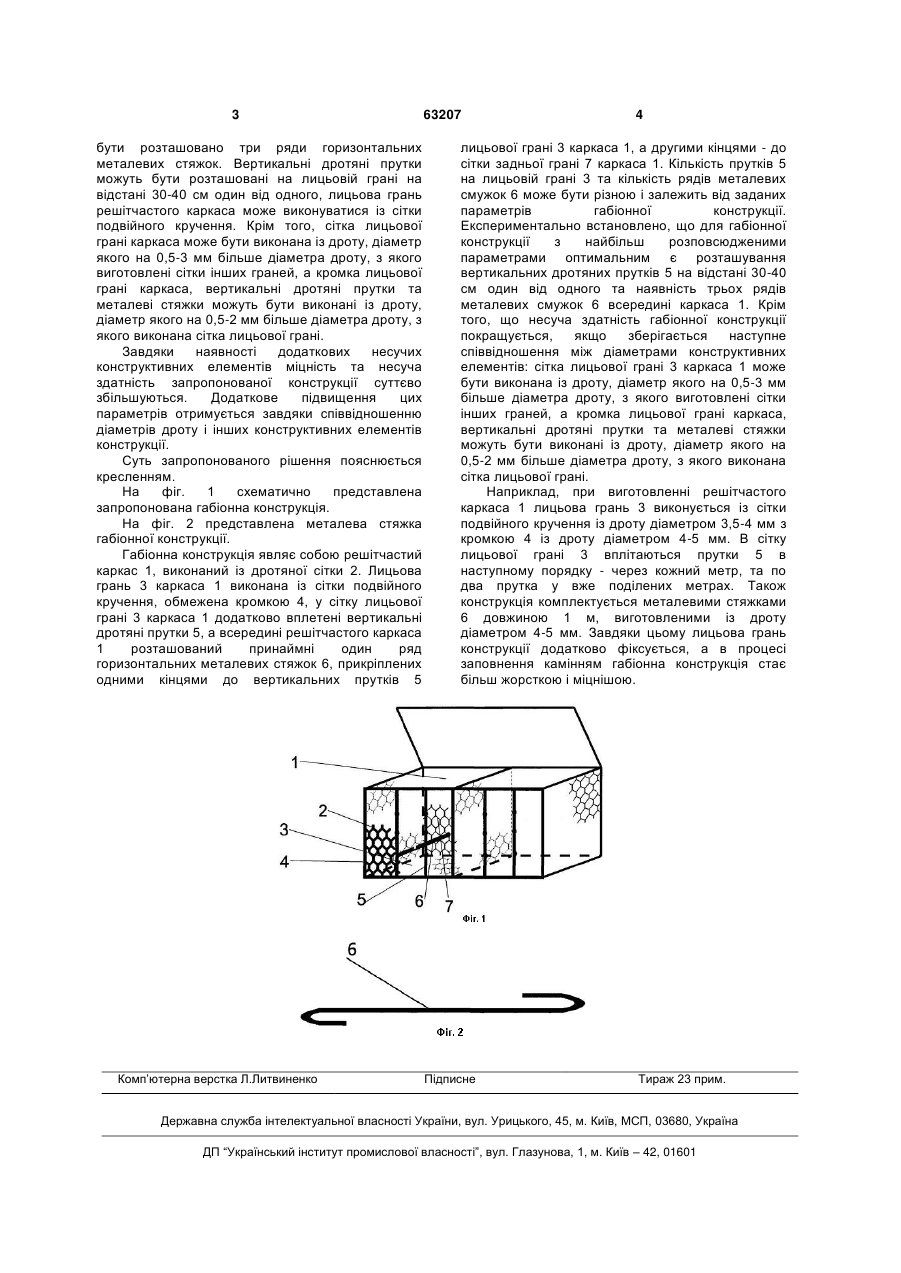

1. Габіонна конструкція, що являє собою решітчастий каркас, виконаний із дротяної сітки, яка відрізняється тим, що у сітку лицьової грані каркаса додатково вплетені вертикальні дротяні прутки, а всередині решітчастого каркаса розташований принаймні один ряд горизонтальних металевих стяжок, прикріплених одними кінцями до вертикальних прутків лицьової грані каркаса, а другими кінцями - до сітки задньої грані каркаса. 2. Габіонна конструкція за п. 1, яка відрізняється тим, що всередині решітчастого каркаса розташовано три ряди горизонтальних металевих стяжок. 3 бути розташовано три ряди горизонтальних металевих стяжок. Вертикальні дротяні прутки можуть бути розташовані на лицьовій грані на відстані 30-40 см один від одного, лицьова грань решітчастого каркаса може виконуватися із сітки подвійного кручення. Крім того, сітка лицьової грані каркаса може бути виконана із дроту, діаметр якого на 0,5-3 мм більше діаметра дроту, з якого виготовлені сітки інших граней, а кромка лицьової грані каркаса, вертикальні дротяні прутки та металеві стяжки можуть бути виконані із дроту, діаметр якого на 0,5-2 мм більше діаметра дроту, з якого виконана сітка лицьової грані. Завдяки наявності додаткових несучих конструктивних елементів міцність та несуча здатність запропонованої конструкції суттєво збільшуються. Додаткове підвищення цих параметрів отримується завдяки співвідношенню діаметрів дроту і інших конструктивних елементів конструкції. Суть запропонованого рішення пояснюється кресленням. На фіг. 1 схематично представлена запропонована габіонна конструкція. На фіг. 2 представлена металева стяжка габіонної конструкції. Габіонна конструкція являє собою решітчастий каркас 1, виконаний із дротяної сітки 2. Лицьова грань 3 каркаса 1 виконана із сітки подвійного кручення, обмежена кромкою 4, у сітку лицьової грані 3 каркаса 1 додатково вплетені вертикальні дротяні прутки 5, а всередині решітчастого каркаса 1 розташований принаймні один ряд горизонтальних металевих стяжок 6, прикріплених одними кінцями до вертикальних прутків 5 Комп’ютерна верстка Л.Литвиненко 63207 4 лицьової грані 3 каркаса 1, а другими кінцями - до сітки задньої грані 7 каркаса 1. Кількість прутків 5 на лицьовій грані 3 та кількість рядів металевих смужок 6 може бути різною і залежить від заданих параметрів габіонної конструкції. Експериментально встановлено, що для габіонної конструкції з найбільш розповсюдженими параметрами оптимальним є розташування вертикальних дротяних прутків 5 на відстані 30-40 см один від одного та наявність трьох рядів металевих смужок 6 всередині каркаса 1. Крім того, що несуча здатність габіонної конструкції покращується, якщо зберігається наступне співвідношення між діаметрами конструктивних елементів: сітка лицьової грані 3 каркаса 1 може бути виконана із дроту, діаметр якого на 0,5-3 мм більше діаметра дроту, з якого виготовлені сітки інших граней, а кромка лицьової грані каркаса, вертикальні дротяні прутки та металеві стяжки можуть бути виконані із дроту, діаметр якого на 0,5-2 мм більше діаметра дроту, з якого виконана сітка лицьової грані. Наприклад, при виготовленні решітчастого каркаса 1 лицьова грань 3 виконується із сітки подвійного кручення із дроту діаметром 3,5-4 мм з кромкою 4 із дроту діаметром 4-5 мм. В сітку лицьової грані 3 вплітаються прутки 5 в наступному порядку - через кожний метр, та по два прутка у вже поділених метрах. Також конструкція комплектується металевими стяжками 6 довжиною 1 м, виготовленими із дроту діаметром 4-5 мм. Завдяки цьому лицьова грань конструкції додатково фіксується, а в процесі заповнення камінням габіонна конструкція стає більш жорсткою і міцнішою. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
