Порошковий дріт для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів

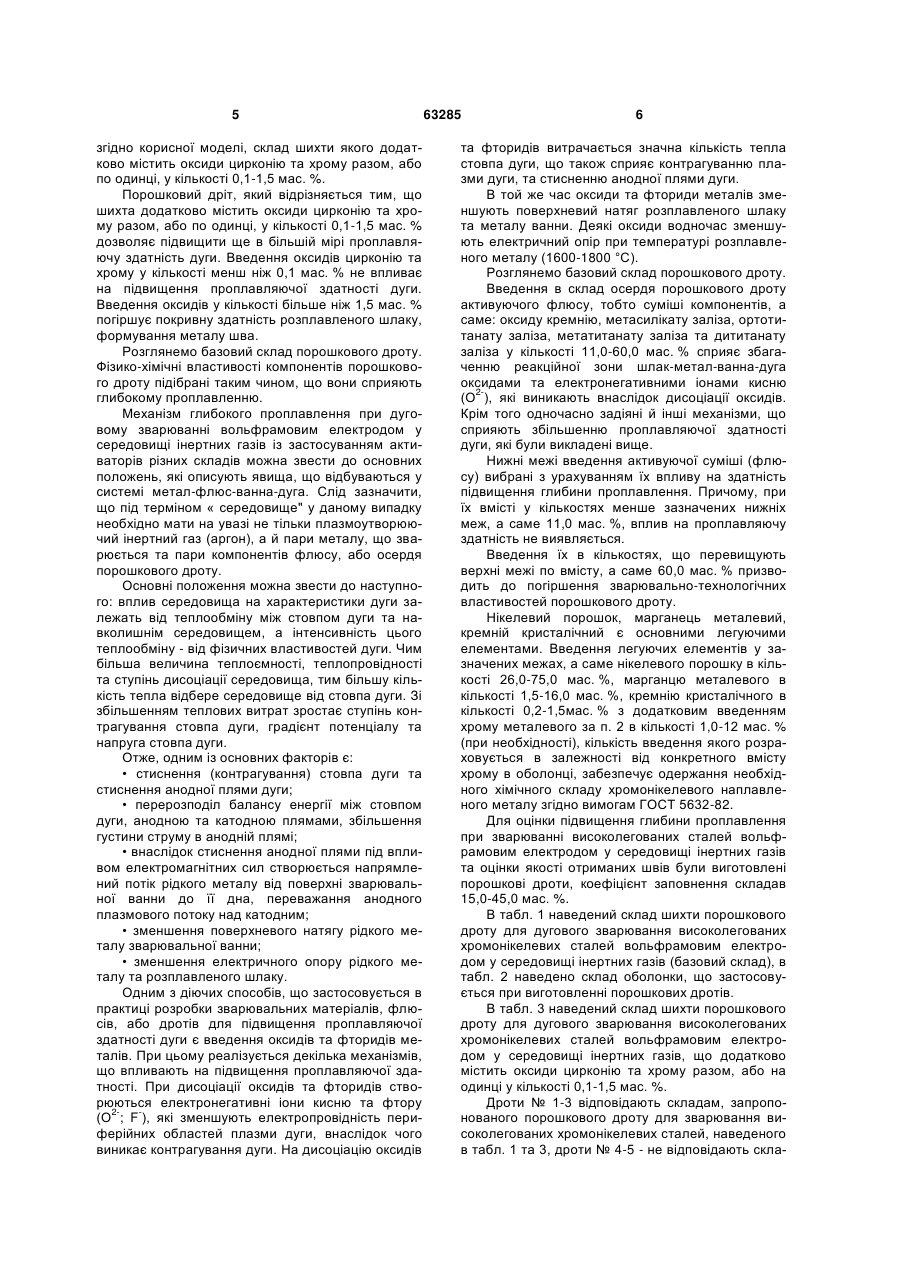

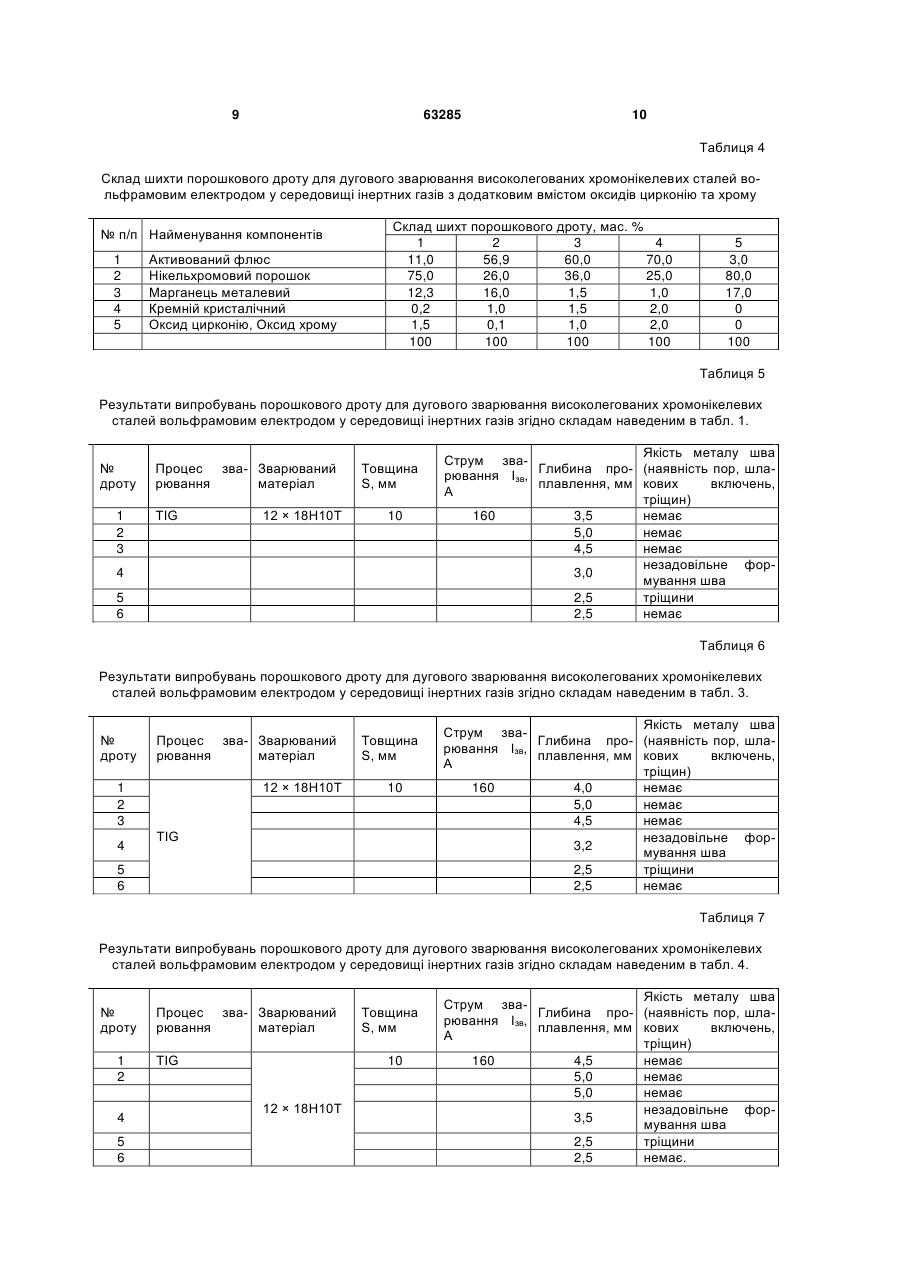

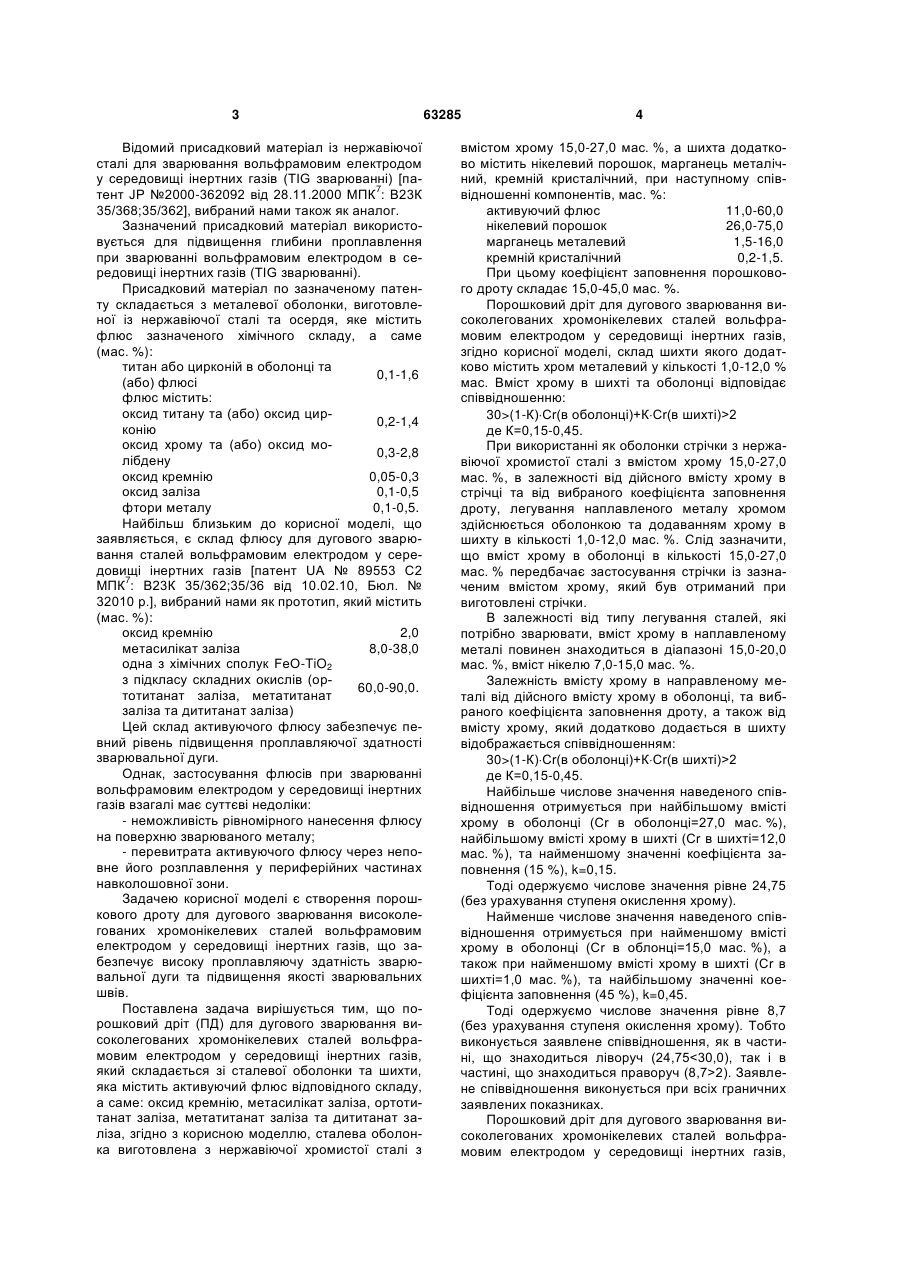

1. Порошковий дріт для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, який складається зі сталевої оболонки та шихти, яка містить активуючий флюс відповідного складу, а саме: оксид кремнію, метасилікат заліза, ортотитанат заліза, метатитанат заліза та дититанат заліза, який відрізняється тим, що сталева оболон U 2 (19) 1 3 Відомий присадковий матеріал із нержавіючої сталі для зварювання вольфрамовим електродом у середовищі інертних газів (TIG зварюванні) [па7 тент JP №2000-362092 від 28.11.2000 МПК : В23К 35/368;35/362], вибраний нами також як аналог. Зазначений присадковий матеріал використовується для підвищення глибини проплавлення при зварюванні вольфрамовим електродом в середовищі інертних газів (TIG зварюванні). Присадковий матеріал по зазначеному патенту складається з металевої оболонки, виготовленої із нержавіючої сталі та осердя, яке містить флюс зазначеного хімічного складу, а саме (мас. %): титан або цирконій в оболонці та 0,1-1,6 (або) флюсі флюс містить: оксид титану та (або) оксид цир0,2-1,4 конію оксид хрому та (або) оксид мо0,3-2,8 лібдену оксид кремнію 0,05-0,3 оксид заліза 0,1-0,5 фтори металу 0,1-0,5. Найбільш близьким до корисної моделі, що заявляється, є склад флюсу для дугового зварювання сталей вольфрамовим електродом у середовищі інертних газів [патент UA № 89553 С2 7 МПК : В23К 35/362;35/36 від 10.02.10, Бюл. № 32010 р.], вибраний нами як прототип, який містить (мас. %): оксид кремнію 2,0 метасилікат заліза 8,0-38,0 одна з хімічних сполук FeO-TiO2 з підкласу складних окислів (ор60,0-90,0. тотитанат заліза, метатитанат заліза та дититанат заліза) Цей склад активуючого флюсу забезпечує певний рівень підвищення проплавляючої здатності зварювальної дуги. Однак, застосування флюсів при зварюванні вольфрамовим електродом у середовищі інертних газів взагалі має суттєві недоліки: - неможливість рівномірного нанесення флюсу на поверхню зварюваного металу; - перевитрата активуючого флюсу через неповне його розплавлення у периферійних частинах навколошовної зони. Задачею корисної моделі є створення порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, що забезпечує високу проплавляючу здатність зварювальної дуги та підвищення якості зварювальних швів. Поставлена задача вирішується тим, що порошковий дріт (ПД) для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, який складається зі сталевої оболонки та шихти, яка містить активуючий флюс відповідного складу, а саме: оксид кремнію, метасилікат заліза, ортотитанат заліза, метатитанат заліза та дититанат заліза, згідно з корисною моделлю, сталева оболонка виготовлена з нержавіючої хромистої сталі з 63285 4 вмістом хрому 15,0-27,0 мас. %, а шихта додатково містить нікелевий порошок, марганець металічний, кремній кристалічний, при наступному співвідношенні компонентів, мас. %: активуючий флюс 11,0-60,0 нікелевий порошок 26,0-75,0 марганець металевий 1,5-16,0 кремній кристалічний 0,2-1,5. При цьому коефіцієнт заповнення порошкового дроту складає 15,0-45,0 мас. %. Порошковий дріт для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, згідно корисної моделі, склад шихти якого додатково містить хром металевий у кількості 1,0-12,0 % мас. Вміст хрому в шихті та оболонці відповідає співвідношенню: 30>(1-К)Сr(в оболонці)+КСr(в шихті)>2 де К=0,15-0,45. При використанні як оболонки стрічки з нержавіючої хромистої сталі з вмістом хрому 15,0-27,0 мас. %, в залежності від дійсного вмісту хрому в стрічці та від вибраного коефіцієнта заповнення дроту, легування наплавленого металу хромом здійснюється оболонкою та додаванням хрому в шихту в кількості 1,0-12,0 мас. %. Слід зазначити, що вміст хрому в оболонці в кількості 15,0-27,0 мас. % передбачає застосування стрічки із зазначеним вмістом хрому, який був отриманий при виготовлені стрічки. В залежності від типу легування сталей, які потрібно зварювати, вміст хрому в наплавленому металі повинен знаходиться в діапазоні 15,0-20,0 мас. %, вміст нікелю 7,0-15,0 мас. %. Залежність вмісту хрому в направленому металі від дійсного вмісту хрому в оболонці, та вибраного коефіцієнта заповнення дроту, а також від вмісту хрому, який додатково додається в шихту відображається співвідношенням: 30>(1-К)Сr(в оболонці)+КСr(в шихті)>2 де К=0,15-0,45. Найбільше числове значення наведеного співвідношення отримується при найбільшому вмісті хрому в оболонці (Сr в оболонці=27,0 мас. %), найбільшому вмісті хрому в шихті (Сr в шихті=12,0 мас. %), та найменшому значенні коефіцієнта заповнення (15 %), k=0,15. Тоді одержуємо числове значення рівне 24,75 (без урахування ступеня окислення хрому). Найменше числове значення наведеного співвідношення отримується при найменшому вмісті хрому в оболонці (Сr в облонці=15,0 мас. %), а також при найменшому вмісті хрому в шихті (Сr в шихті=1,0 мас. %), та найбільшому значенні коефіцієнта заповнення (45 %), k=0,45. Тоді одержуємо числове значення рівне 8,7 (без урахування ступеня окислення хрому). Тобто виконується заявлене співвідношення, як в частині, що знаходиться ліворуч (24,752). Заявлене співвідношення виконується при всіх граничних заявлених показниках. Порошковий дріт для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, 5 згідно корисної моделі, склад шихти якого додатково містить оксиди цирконію та хрому разом, або по одинці, у кількості 0,1-1,5 мас. %. Порошковий дріт, який відрізняється тим, що шихта додатково містить оксиди цирконію та хрому разом, або по одинці, у кількості 0,1-1,5 мас. % дозволяє підвищити ще в більшій мірі проплавляючу здатність дуги. Введення оксидів цирконію та хрому у кількості менш ніж 0,1 мас. % не впливає на підвищення проплавляючої здатності дуги. Введення оксидів у кількості більше ніж 1,5 мас. % погіршує покривну здатність розплавленого шлаку, формування металу шва. Розглянемо базовий склад порошкового дроту. Фізико-хімічні властивості компонентів порошкового дроту підібрані таким чином, що вони сприяють глибокому проплавленню. Механізм глибокого проплавлення при дуговому зварюванні вольфрамовим електродом у середовищі інертних газів із застосуванням активаторів різних складів можна звести до основних положень, які описують явища, що відбуваються у системі метал-флюс-ванна-дуга. Слід зазначити, що під терміном « середовище" у даному випадку необхідно мати на увазі не тільки плазмоутворюючий інертний газ (аргон), а й пари металу, що зварюється та пари компонентів флюсу, або осердя порошкового дроту. Основні положення можна звести до наступного: вплив середовища на характеристики дуги залежать від теплообміну між стовпом дуги та навколишнім середовищем, а інтенсивність цього теплообміну - від фізичних властивостей дуги. Чим більша величина теплоємності, теплопровідності та ступінь дисоціації середовища, тим більшу кількість тепла відбере середовище від стовпа дуги. Зі збільшенням теплових витрат зростає ступінь контрагування стовпа дуги, градієнт потенціалу та напруга стовпа дуги. Отже, одним із основних факторів є: • стиснення (контрагування) стовпа дуги та стиснення анодної плями дуги; • перерозподіл балансу енергії між стовпом дуги, анодною та катодною плямами, збільшення густини струму в анодній плямі; • внаслідок стиснення анодної плями під впливом електромагнітних сил створюється напрямлений потік рідкого металу від поверхні зварювальної ванни до її дна, переважання анодного плазмового потоку над катодним; • зменшення поверхневого натягу рідкого металу зварювальної ванни; • зменшення електричного опору рідкого металу та розплавленого шлаку. Одним з діючих способів, що застосовується в практиці розробки зварювальних матеріалів, флюсів, або дротів для підвищення проплавляючої здатності дуги є введення оксидів та фторидів металів. При цьому реалізується декілька механізмів, що впливають на підвищення проплавляючої здатності. При дисоціації оксидів та фторидів створюються електронегативні іони кисню та фтору 2(О ; F ), які зменшують електропровідність периферійних областей плазми дуги, внаслідок чого виникає контрагування дуги. На дисоціацію оксидів 63285 6 та фторидів витрачається значна кількість тепла стовпа дуги, що також сприяє контрагуванню плазми дуги, та стисненню анодної плями дуги. В той же час оксиди та фториди металів зменшують поверхневий натяг розплавленого шлаку та металу ванни. Деякі оксиди водночас зменшують електричний опір при температурі розплавленого металу (1600-1800 °C). Розглянемо базовий склад порошкового дроту. Введення в склад осердя порошкового дроту активуючого флюсу, тобто суміші компонентів, а саме: оксиду кремнію, метасилікату заліза, ортотитанату заліза, метатитанату заліза та дититанату заліза у кількості 11,0-60,0 мас. % сприяє збагаченню реакційної зони шлак-метал-ванна-дуга оксидами та електронегативними іонами кисню 2(О ), які виникають внаслідок дисоціації оксидів. Крім того одночасно задіяні й інші механізми, що сприяють збільшенню проплавляючої здатності дуги, які були викладені вище. Нижні межі введення активуючої суміші (флюсу) вибрані з урахуванням їх впливу на здатність підвищення глибини проплавлення. Причому, при їх вмісті у кількостях менше зазначених нижніх меж, а саме 11,0 мас. %, вплив на проплавляючу здатність не виявляється. Введення їх в кількостях, що перевищують верхні межі по вмісту, а саме 60,0 мас. % призводить до погіршення зварювально-технологічних властивостей порошкового дроту. Нікелевий порошок, марганець металевий, кремній кристалічний є основними легуючими елементами. Введення легуючих елементів у зазначених межах, а саме нікелевого порошку в кількості 26,0-75,0 мас. %, марганцю металевого в кількості 1,5-16,0 мас. %, кремнію кристалічного в кількості 0,2-1,5мас. % з додатковим введенням хрому металевого за п. 2 в кількості 1,0-12 мас. % (при необхідності), кількість введення якого розраховується в залежності від конкретного вмісту хрому в оболонці, забезпечує одержання необхідного хімічного складу хромонікелевого наплавленого металу згідно вимогам ГОСТ 5632-82. Для оцінки підвищення глибини проплавлення при зварюванні високолегованих сталей вольфрамовим електродом у середовищі інертних газів та оцінки якості отриманих швів були виготовлені порошкові дроти, коефіцієнт заповнення складав 15,0-45,0 мас. %. В табл. 1 наведений склад шихти порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів (базовий склад), в табл. 2 наведено склад оболонки, що застосовується при виготовленні порошкових дротів. В табл. 3 наведений склад шихти порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів, що додатково містить оксиди цирконію та хрому разом, або на одинці у кількості 0,1-1,5 мас. %. Дроти № 1-3 відповідають складам, запропонованого порошкового дроту для зварювання високолегованих хромонікелевих сталей, наведеного в табл. 1 та 3, дроти № 4-5 - не відповідають скла 7 63285 дам запропонованого порошкового дроту для зварювання високолегованих хромонікелевих сталей, вольфрамовим електродом у середовищі інертних газів, що заявляється. Були проведені випробування запропонованого порошкового дроту. Вони включали зварювання стикових з'єднань без розробки крайок і їх випробувань для визначення глибини проплавлення та якості металу отриманих швів. Для оцінки ефективності та одержання оптимального складу порошкового дроту були проведені порівняльні дослідження з впливу відсоткового співвідношення компонентів у порошковому дроті на геометричні розміри швів при зварюванні вольфрамовим електродом у середовищі інертних газів (TIG), при зварюванні із застосуванням запропонованого порошкового дроту та TIG зварюванні із застосуванням звичайного присадкового порошкового дроту. Дослідження проводили зі зварюванням пластин товщиною 5 та 10 мм зі сталі 12 × 18Н10Т. Режим зварювання: Ізвар. = 100…200A; Vзвap. = 2 мм/с; довжина дуги = 2 мм. 8 Після виконання експериментів зі швів виготовляли шліфи і проводили виміри геометричних розмірів швів. Результати експериментів наведені в таблицях 5-7. Аналіз отриманих результатів показав, що, при TIG зварюванні з використанням запропонованого ПД (дроти 1…3) порівняно із застосуванням звичайного присадкового дроту (дріт № 6), глибина проплавлення збільшується майже в 2 рази. Таким чином, склад ПД, що заявляється, забезпечує підвищення глибини проплавлення при зварюванні високолегованих хромонікелевим електродом у середовищі інертних газів та отримання швів високої якості. Це дозволяє підвищити продуктивність процесу зварювання у середовищі інертних газів вольфрамовим електродом та замінити багатошарове зварювання середніх товщин до 8,0 мм на одношарову без розробки крайок, тобто знизити трудоємність робіт при зварюванні. Таблиця 1 Склад шихти порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів (базовий) Найменування ком- Склад шихт порошкового дроту, мас. % понентів 1 2 3 Активуючий флюс 11,0 57,0 60,0 Нікелевий порошок 75,0 26,0 37,0 Марганець метале13,8 16,0 1,5 вий Кремній кристаліч0,2 1,0 1,5 ний 100 100 100 N п/п 1 2 3 4 4 70,0 25,0 5 3,0 80,0 1,0 17,0 4,0 0 100 100 Таблиця 2 Хімічний склад оболонки, який застосовується для виготовлення порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів Номер наплавки 1 2 3 Хімічний склад оболонки, мас. % Хром Залізо 15,5 26,9 19,5 Решта 83,746 72,527 79,631 0,754 0,573 0,869 Таблиця 3 Склад шихти порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів з додатковим вмістом металевого хрому № п/п Найменування компонентів 1 2 3 4 5 Активований флюс Нікельхромовий порошок Марганець металевий Кремній кристалічний Хром металевий Склад шихт порошкового дроту, мас. % 1 2 3 4 11,0 56,0 60,0 65,0 75,0 26,0 30,0 20,0 1,8 16,0 1,5 1,0 0,2 1,0 1,5 0 12,0 1,0 7,0 14,0 100 100 100 100 5 5,0 76,0 17,0 2,0 0 100 9 63285 10 Таблиця 4 Склад шихти порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів з додатковим вмістом оксидів цирконію та хрому № п/п Найменування компонентів 1 2 3 4 5 Активований флюс Нікельхромовий порошок Марганець металевий Кремній кристалічний Оксид цирконію, Оксид хрому Склад шихт порошкового дроту, мас. % 1 2 3 4 11,0 56,9 60,0 70,0 75,0 26,0 36,0 25,0 12,3 16,0 1,5 1,0 0,2 1,0 1,5 2,0 1,5 0,1 1,0 2,0 100 100 100 100 5 3,0 80,0 17,0 0 0 100 Таблиця 5 Результати випробувань порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів згідно складам наведеним в табл. 1. № дроту 1 2 3 Процес зва- Зварюваний рювання матеріал ТIG 12 × 18Н10Т Товщина S, мм 10 4 5 6 Якість металу шва Струм зваГлибина про- (наявність пор, шларювання Iзв, плавлення, мм кових включень, А тріщин) 160 3,5 немає 5,0 немає 4,5 немає незадовільне фор3,0 мування шва 2,5 тріщини 2,5 немає Таблиця 6 Результати випробувань порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів згідно складам наведеним в табл. 3. № дроту Процес зва- Зварюваний рювання матеріал 12 × 18Н10Т 1 2 3 4 Товщина S, мм 10 ТIG 5 6 Якість металу шва Струм зваГлибина про- (наявність пор, шларювання Iзв, плавлення, мм кових включень, А тріщин) 160 4,0 немає 5,0 немає 4,5 немає незадовільне фор3,2 мування шва 2,5 тріщини 2,5 немає Таблиця 7 Результати випробувань порошкового дроту для дугового зварювання високолегованих хромонікелевих сталей вольфрамовим електродом у середовищі інертних газів згідно складам наведеним в табл. 4. № дроту 1 2 4 5 6 Процес зва- Зварюваний рювання матеріал ТIG Товщина S, мм 10 12 × 18Н10Т Якість металу шва Струм зваГлибина про- (наявність пор, шларювання Iзв, плавлення, мм кових включень, А тріщин) 160 4,5 немає 5,0 немає 5,0 немає незадовільне фор3,5 мування шва 2,5 тріщини 2,5 немає. 11 Комп’ютерна верстка І. Скворцова 63285 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
