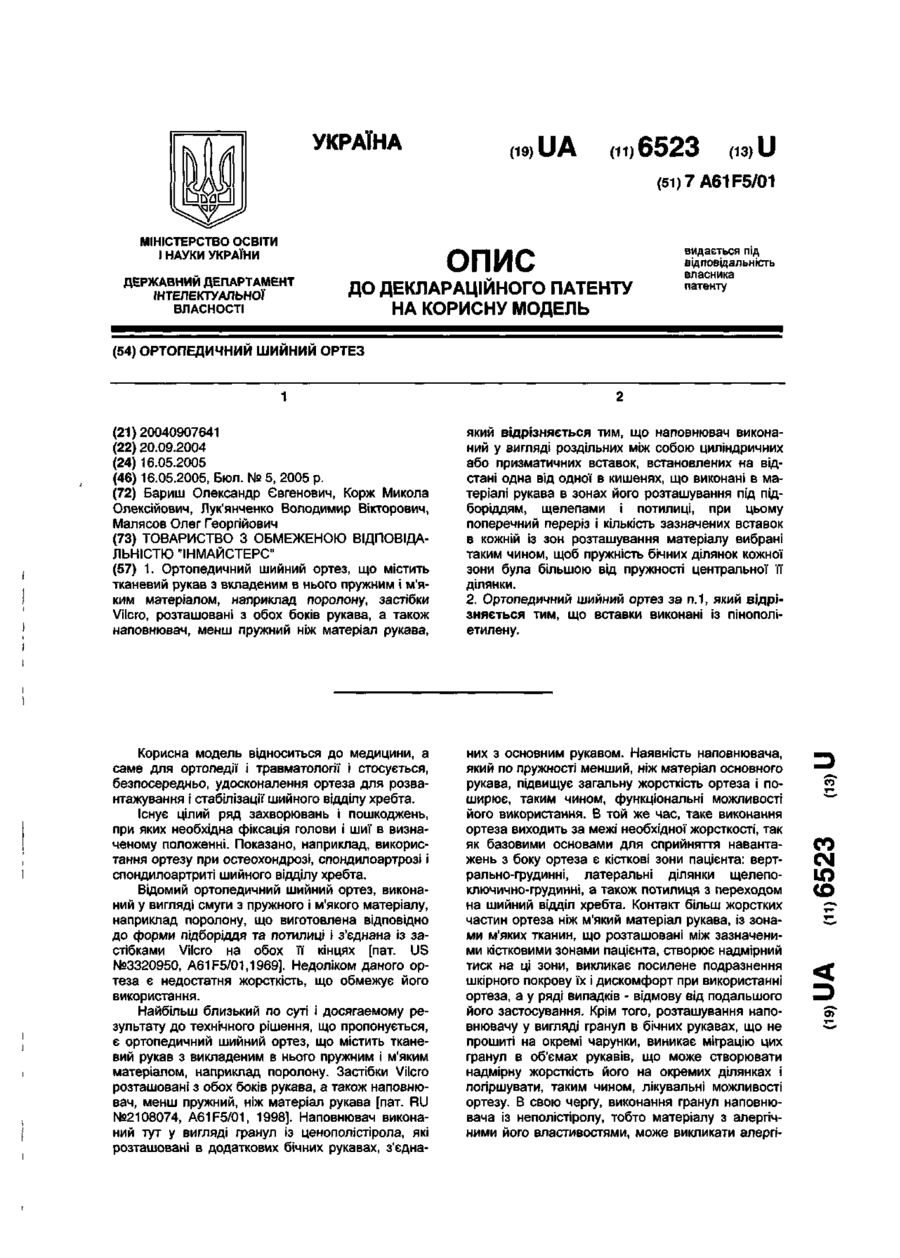

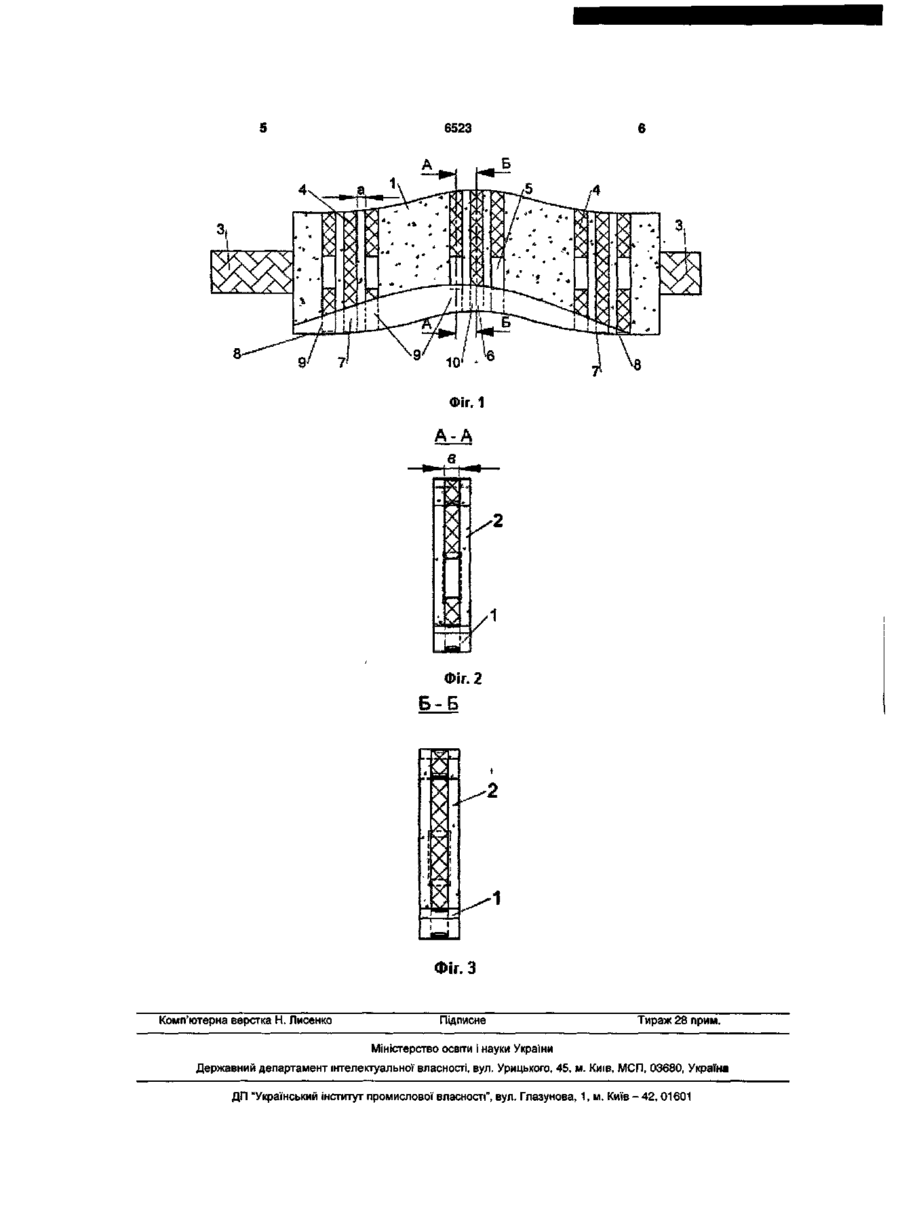

Ортопедичний шийний ортез

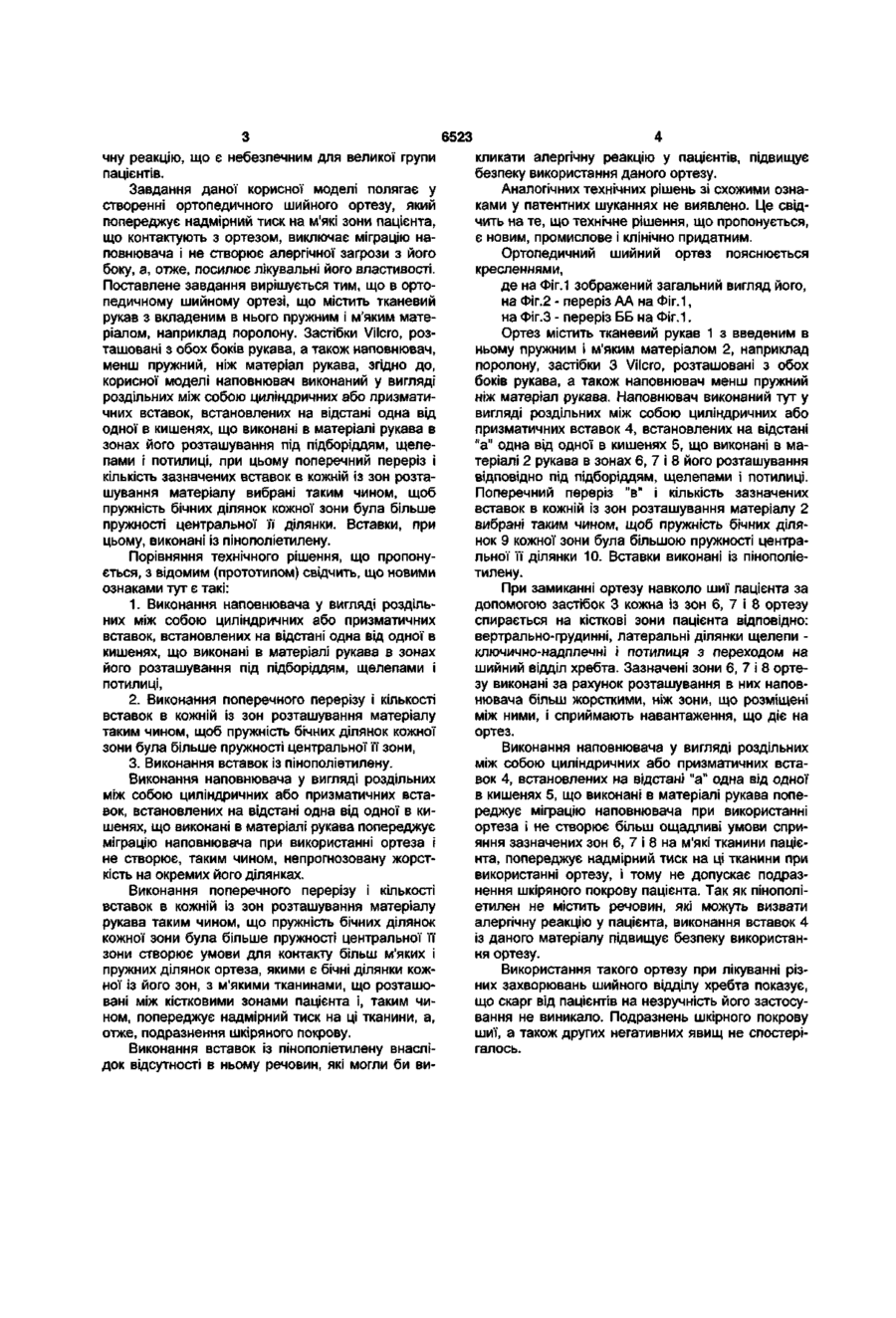

1. Ортопедичний шийний ортез, що містить тканевий рукав з вкладеним в нього пружним і м'яким матеріалом, наприклад поролону, застібки Vilcro, розташовані з обох боків рукава, а також наповнювач, менш пружний ніж матеріал рукава, який відрізняється тим, що наповнювач виконаний у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, при цьому поперечний переріз і кількість зазначених вставок в кожній із зон розташування матеріалу вибрані таким чином, щоб пружність бічних ділянок кожної зони була більшою від пружності центральної її ділянки. 2. Ортопедичний шийний ортез за п.1, який відрізняється тим, що вставки виконані із пінополіетилену. Корисна модель відноситься до медицини, а саме для ортопедії і травматології І стосується, безпосередньо, удосконалення ортеза для розвантажування І стабілізації шийного відділу хребта. Існує цілий ряд захворювань і пошкоджень, при яких необхідна фіксація голови і шиї в визначеному положенні. Показано, наприклад, використання ортезу при остеохондрозі, спондилоартрозі і спондилоартриті шийного відділу хребта. Відомий ортопедичний шийний ортез, виконаний у вигляді смуги з пружного і м'якого матеріалу, наприклад поролону, що виготовлена відповідно до форми підборіддя та потилиці і з'єднана Із застібками Vilcro на обох її кінцях [пат. US №3320950, A61F5/01,1969]. Недоліком даного ортеза є недостатня жорсткість, що обмежує його використання. Найбільш близький по суті і досягаемому результату до технічного рішення, що пропонується, є ортопедичний шийний ортез, що містить тканевий рукав з викладеним в нього пружним і м'яким матеріалом, наприклад поролону. Застібки Vilcro них з основним рукавом. Наявність наповнювача, який по пружності менший, ніж матеріал основного рукава, підвищує загальну жорсткість ортеза І поширює, таким чином, функціональні можливості його використання. В той же час, таке виконання ортеза виходить за межі необхідної жорсткості, так як базовими основами для сприйняття навантажень з боку ортеза є кісткові зони пацієнта: вертрально-грудинні, латеральні ділянки щелепоключично-грудинні, а також потилиця з переходом на шийний відділ хребта Контакт більш жорстких частин ортеза ніж м'який матеріал рукава, із зонами м'яких тканин, що розташовані між зазначеними кістковими зонами пацієнта, створює надмірний тиск на ці зони, викликає посилене подразнення шкірного покрову їх і дискомфорт при використанні ортеза, а у ряді випадків - відмову від подальшого його застосування. Крім того, розташування наповнювачу у вигляді гранул в бічних рукавах, що не прошиті на окремі чарунки, виникає міграцію цих гранул в об'ємах рукавів, що може створювати надмірну жорсткість його на окремих ділянках і ^» ^~ ^ —' CO ^ Ю (0 р с. ^ _* MJ 5Г ^ надмірний тиск на мякі зони пацієнта, що контактують з ортезом, виключає міграцію наповнювача і не створює алергічної загрози з його боку, а, отже, посилює лікувальні його властивості. Поставлене завдання вирішується тим, що в ортопедичному шийному ортезі, що містить тканевий рукав з вкладеним в нього пружним і м'яким матеріалом, наприклад поролону. Застібки Vilcro, розташовані з обох боків рукава, а також наповнювач, менш пружний, ніж матеріал рукава, згідно до, корисної моделі наповнювач виконаний у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, при цьому поперечний переріз і кількість зазначених вставок в кожній із зон розташування матеріалу вибрані таким чином, щоб пружність бічних ділянок кожної зони була більше пружності центральної її ділянки. Вставки, при цьому, виконані із пінополіетилену. Порівняння технічного рішення, що пропонується, з відомим (прототипом) свідчить, що новими ознаками тут є такі: 1. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, 2. Виконання поперечного перерізу і кількості вставок в кожній із зон розташування матеріалу таким чином, щоб пружність бічних ділянок кожної зони була більше пружності центральної її зони, 3. Виконання вставок із пінополіетилену. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава попереджує міграцію наповнювача при використанні ортеза і не створює, таким чином, непрогнозовану жорсткість на окремих його ділянках. Виконання поперечного перерізу і кількості вставок в кожній із зон розташування матеріалу рукава таким чином, що пружність бічних ділянок кожної зони була більше пружності центральної' її зони створює умови для контакту більш м'яких і пружних ділянок ортеза, якими є бічні ділянки кожної із його зон, з м'якими тканинами, що розташовані між кістковими зонами пацієнта і, таким чином, попереджує надмірний тиск на ці тканини, а, отже, подразнення шкіряного покрову. Виконання вставок із пінополіетилену внаслідок відсутності в ньому речовин, які могли би ви чить на те, що технічне рішення, що пропонується, є новим, промислове і клінічно придатним. Ортопедичний шийний ортез пояснюється кресленнями, де на Фіг. 1 зображений загальний вигляд його, на Фіг.2 - переріз АА на Фіг. 1, на Фіг.З - переріз ББ на Фіг. 1. Ортез містить тканевий рукав 1 з введеним в ньому пружним і м'яким матеріалом 2, наприклад поролону, застібки 3 Vilcro, розташовані з обох боків рукава, а також наповнювач менш пружний ніж матеріал рукава. Наповнювач виконаний тут у вигляді роздільних між собою циліндричних або призматичних вставок 4, встановлених на відстані "а" одна від одної в кишенях 5, що виконані в матеріалі 2 рукава в зонах 6, 7 і 8 його розташування відповідно під підборіддям, щелепами І потилиці. Поперечний переріз "в" і кількість зазначених вставок в кожній із зон розташування матеріалу 2 вибрані таким чином, щоб пружність бічних ділянок 9 кожної зони була більшою пружності центральної її ділянки 10. Вставки виконані із пінополіетилену. При замиканні ортезу навколо шиї пацієнта за допомогою застібок 3 кожна із зон 6, 7 і 8 ортезу спирається на кісткові зони пацієнта відповідно: вертрально-грудинні, латеральні ділянки щелепи ключично-надплечні і потилиця з переходом на шийний відділ хребта. Зазначені зони 6, 7 і 8 ортезу виконані за рахунок розташування в них наповнювача більш жорсткими, ніж зони, що розміщені між ними, і сприймають навантаження, що діє на ортез. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок 4, встановлених на відстані "а" одна від одної в кишенях 5, що виконані в матеріалі рукава попереджує міграцію наповнювача при використанні ортеза і не створює більш ощадливі умови сприяння зазначених зон 6, 7 і 8 на м'які тканини пацієнта, попереджує надмірний тиск на ці тканини при використанні ортезу, і тому не допускає подразнення шкіряного покрову пацієнта. Так як пінополіетилен не містить речовин, які можуть визвати алергічну реакцію у пацієнта, виконання вставок 4 із даного матеріалу підвищує безпеку використання ортезу. Використання такого ортезу при лікуванні різних захворювань шийного відділу хребта показує, що скарг від пацієнтів на незручність його застосування не виникало. Подразнень шкірного покрову шиї, а також других негативних явищ не спостерігалось. Комп'ютерна верстка Н. Лисенко УКРАЇНА (19) UA (11)6523 аз) U (51)7A61F5/O1 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ОРТОПЕДИЧНИЙ ШИЙНИЙ ОРТЕЗ (21)20040907641 (22) 20.09.2004 (24)16.05.2005 (46) 16.05.2005, Бюл. № 5, 2005 р. (72) Бариш Олександр Євгенович, Корж Микола Олексійович, Лук'янченко Володимир Вікторович, Малясов Олег Георгійович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ІНМАЙСТЕРС" (57) 1. Ортопедичний шийний ортез, що містить тканевий рукав з вкладеним в нього пружним і м'яким матеріалом, наприклад поролону, застібки Vilcro, розташовані з обох боків рукава, а також наповнювач, менш пружний ніж матеріал рукава, який відрізняється тим, що наповнювач виконаний у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, при цьому поперечний переріз і кількість зазначених вставок в кожній із зон розташування матеріалу вибрані таким чином, щоб пружність бічних ділянок кожної зони була більшою від пружності центральної її ділянки. 2. Ортопедичний шийний ортез за п.1, який відрізняється тим, що вставки виконані із пінополіетилену. Корисна модель відноситься до медицини, а саме для ортопедії і травматології і стосується, безпосередньо, удосконалення ортеза для розвантажування і стабілізації шийного відділу хребта. Існує цілий ряд захворювань і пошкоджень, при яких необхідна фіксація голови і шиї в визначеному положенні. Показано, наприклад, використання ортезу при остеохондрозі, спондилоартрозі і спондилоартриті шийного відділу хребта. Відомий ортопедичний шийний ортез, виконаний у вигляді смуги з пружного і м'якого матеріалу, наприклад поролону, що виготовлена відповідно до форми підборіддя та потилиці і з'єднана із застібками Vilcro на обох її кінцях [пат. US №3320950, A61F5/01.1969]. Недоліком даного ортеза є недостатня жорсткість, що обмежує його використання. Найбільш близький по суті і досягаемому результату до технічного рішення, що пропонується, є ортопедичний шийний ортез, що містить тканевий рукав з викладеним в нього пружним і м'яким матеріалом, наприклад поролону. Застібки Vilcro розташовані з обох боків рукава, а також наповнювач, менш пружний, ніж матеріал рукава [пат. RU №2108074, A61F5/01, 1998]. Наповнювач виконаний тут у вигляді гранул із ценополістірола, які розташовані в додаткових бічних рукавах, з'єдна них з основним рукавом. Наявність наповнювача, який по пружності менший, ніж матеріал основного рукава, підвищує загальну жорсткість ортеза і поширює, таким чином, функціональні можливості його використання. В той же час, таке виконання ортеза виходить за межі необхідної жорсткості, так як базовими основами для сприйняття навантажень з боку ортеза є кісткові зони пацієнта: вертрально-грудинні, латеральні ділянки щелепоключично-грудинні, а також потилиця з переходом на шийний відділ хребта. Контакт більш жорстких частин ортеза ніж м'який матеріал рукава, із зонами м'яких тканин, що розташовані між зазначеними кістковими зонами пацієнта, створює надмірний тиск на ці зони, викликає посилене подразнення шкірного покрову їх і дискомфорт при використанні ортеза, а у ряді випадків - відмову від подальшого його застосування. Крім того, розташування наповнювачу у вигляді гранул в бічних рукавах, що не прошиті на окремі чарунки, виникає міграцію цих гранул в об'ємах рукавів, що може створювати надмірну жорсткість його на окремих ділянках і погіршувати, таким чином, лікувальні можливості ортезу. В свою чергу, виконання гранул наповнювача із неполістіролу, тобто матеріалу з алергічними його властивостями, може викликати алергі ео CO CM ю CD CD 6523 чну реакцію, що є небезпечним для великої групи пацієнтів. Завдання даної корисної моделі полягає у створенні ортопедичного шийного ортезу, який попереджує надмірний тиск на м'які зони пацієнта, що контактують з ортезом, виключає міграцію наповнювача і не створює алергічної загрози з його боку, а, отже, посилює лікувальні його властивості. Поставлене завдання вирішується тим, що в ортопедичному шийному ортезі, що містить тканевий рукав з вкладеним в нього пружним і м'яким матеріалом, наприклад поролону. Застібки Vilcro, розташовані з обох боків рукава, а також наповнювач, менш пружний, ніж матеріал рукава, згідно до, корисної моделі наповнювач виконаний у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, при цьому поперечний переріз і кількість зазначених вставок в кожній із зон розташування матеріалу вибрані таким чином, щоб пружність бічних ділянок кожної зони була більше пружності центральної її ділянки. Вставки, при цьому, виконані із пінополіетилену. Порівняння технічного рішення, що пропонується, з відомим (прототипом) свідчить, що новими ознаками тут є такі: 1. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава в зонах його розташування під підборіддям, щелепами і потилиці, 2. Виконання поперечного перерізу і кількості вставок в кожній із зон розташування матеріалу таким чином, щоб пружність бічних ділянок кожної зони була більше пружності центральної її зони, 3. Виконання вставок із пінополіетилену. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок, встановлених на відстані одна від одної в кишенях, що виконані в матеріалі рукава попереджує міграцію наповнювача при використанні ортеза і не створює, таким чином, непрогнозовану жорсткість на окремих його ділянках. Виконання поперечного перерізу і кількості вставок в кожній із зон розташування матеріалу рукава таким чином, що пружність бічних ділянок кожної зони була більше пружності центральної її зони створює умови для контакту більш м'яких і пружних ділянок ортеза, якими є бічні ділянки кожної із його зон, з м'якими тканинами, що розташовані між кістковими зонами пацієнта і, таким чином, попереджує надмірний тиск на ці тканини, а, отже, подразнення шкіряного покрову. Виконання вставок із пінополіетилену внаслідок відсутності в ньому речовин, які могли би ви кликати алергічну реакцію у пацієнтів, підвищує безпеку використання даного ортезу. Аналогічних технічних рішень зі схожими ознаками у патентних шуканнях не виявлено. Це свідчить на те, що технічне рішення, що пропонується, є новим, промислове і клінічно придатним. Ортопедичний шийний ортез пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд його, на Фіг.2 - переріз АА на Фіг. 1, на Фіг.З - переріз ББ на Фіг.1. Ортез містить тканевий рукав 1 з введеним в ньому пружним і м'яким матеріалом 2, наприклад поролону, застібки 3 Vilcro, розташовані з обох боків рукава, а також наповнювач менш пружний ніж матеріал рукава. Наповнювач виконаний тут у вигляді роздільних між собою циліндричних або призматичних вставок 4, встановлених на відстані "а" одна від одної в кишенях 5, що виконані в матеріалі 2 рукава в зонах 6, 7 і 8 його розташування відповідно під підборіддям, щелепами і потилиці. Поперечний переріз "в" і кількість зазначених вставок в кожній із зон розташування матеріалу 2 вибрані таким чином, щоб пружність бічних ділянок 9 кожної зони була більшою пружності центральної її ділянки 10. Вставки виконані із пінополіетилену. При замиканні ортезу навколо шиї пацієнта за допомогою застібок 3 кожна із зон 6, 7 і 8 ортезу спирається на кісткові зони пацієнта відповідно: вертрально-грудинні, латеральні ділянки щелепи ключично-надплечні і потилиця з переходом на шийний відділ хребта. Зазначені зони 6, 7 і 8 ортезу виконані за рахунок розташування в них наповнювача більш жорсткими, ніж зони, що розміщені між ними, і сприймають навантаження, що діє на ортез. Виконання наповнювача у вигляді роздільних між собою циліндричних або призматичних вставок 4, встановлених на відстані "а" одна від одної в кишенях 5, що виконані в матеріалі рукава попереджує міграцію наповнювача при використанні ортеза і не створює більш ощадливі умови сприяння зазначених зон 6, 7 і 8 на м'які тканини пацієнта, попереджує надмірний тиск на ці тканини при використанні ортезу, і тому не допускає подразнення шкіряного покрову пацієнта. Так як пінополіетилен не містить речовин, які можуть визвати алергічну реакцію у пацієнта, виконання вставок 4 із даного матеріалу підвищує безпеку використання ортезу. Використання такого ортезу при лікуванні різних захворювань шийного відділу хребта показує, що скарг від пацієнтів на незручність його застосування не виникало. Подразнень шкірного покрову шиї, а також других негативних явищ не спостерігалось. Фіг. 1 Д-А в X X X т#ШШт#чіі Фіг. 2 -Б 'М4 Фіг. З Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
