Електромеханічний замок

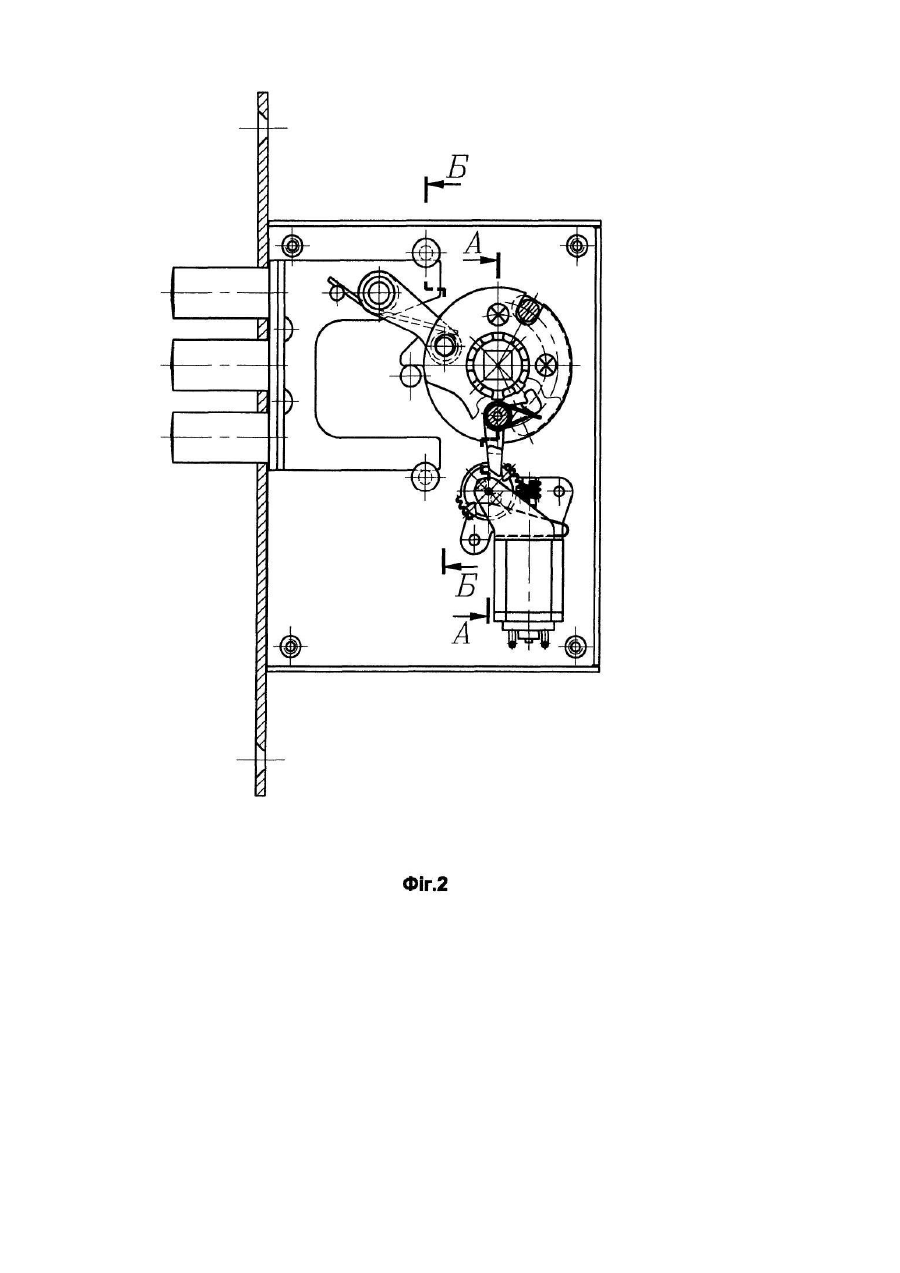

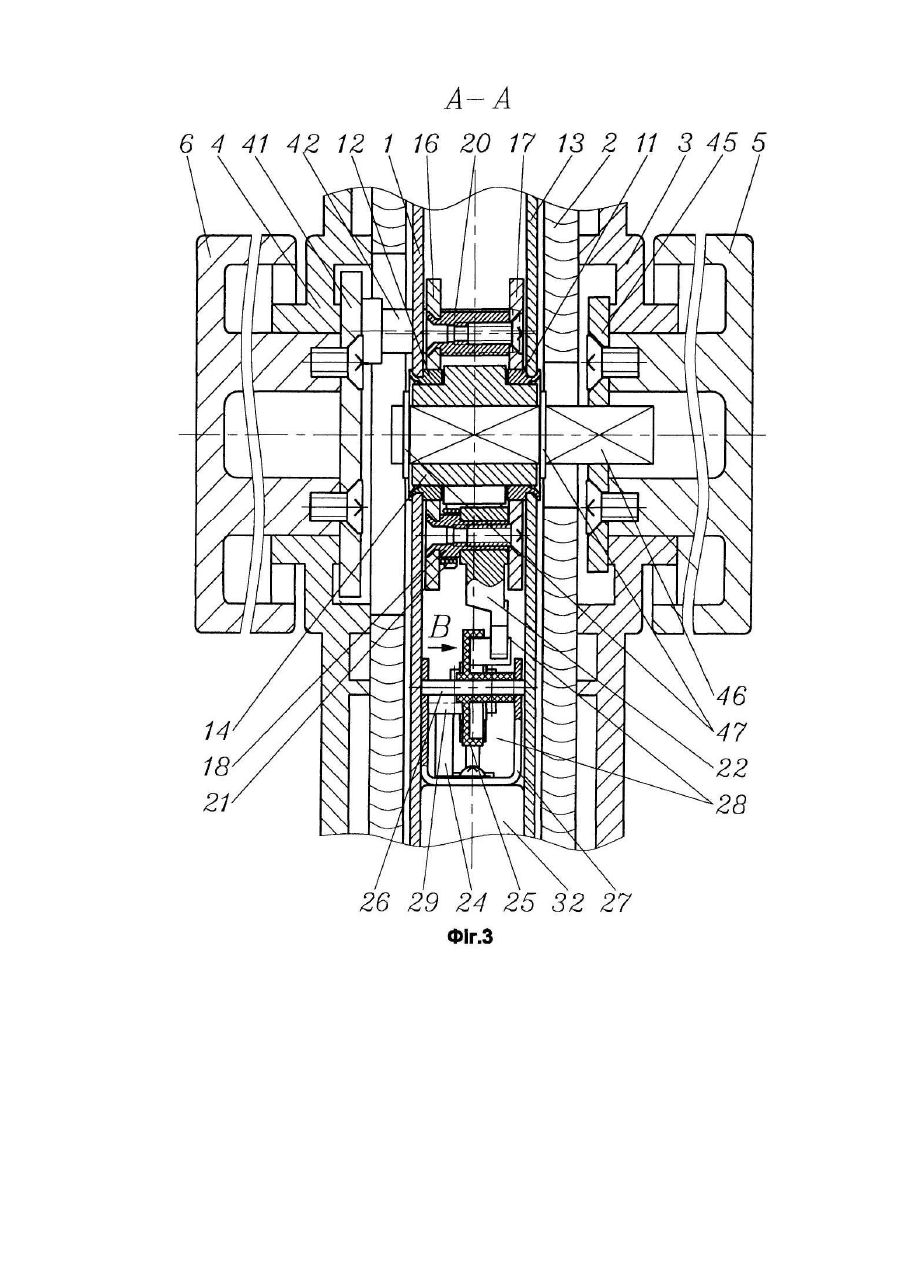

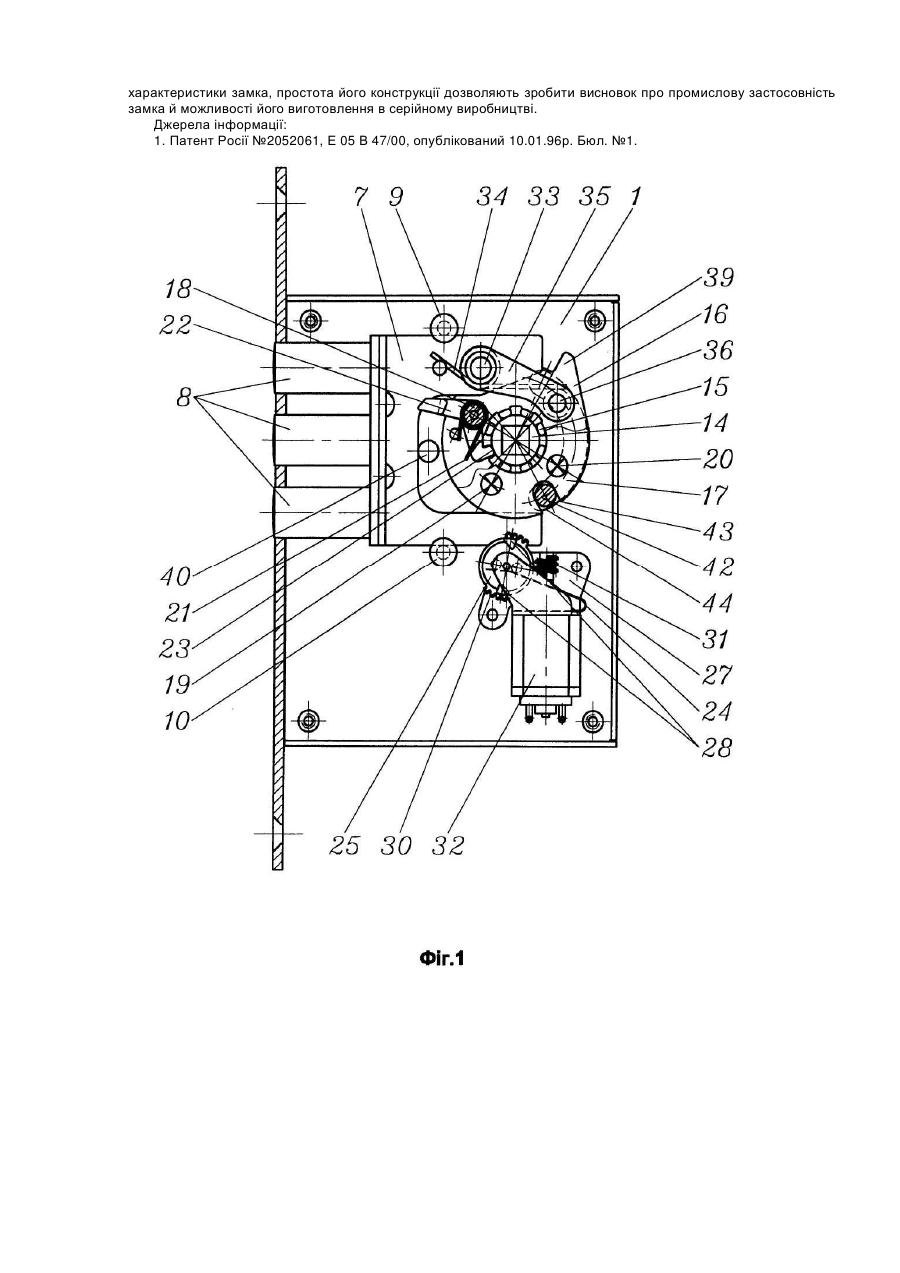

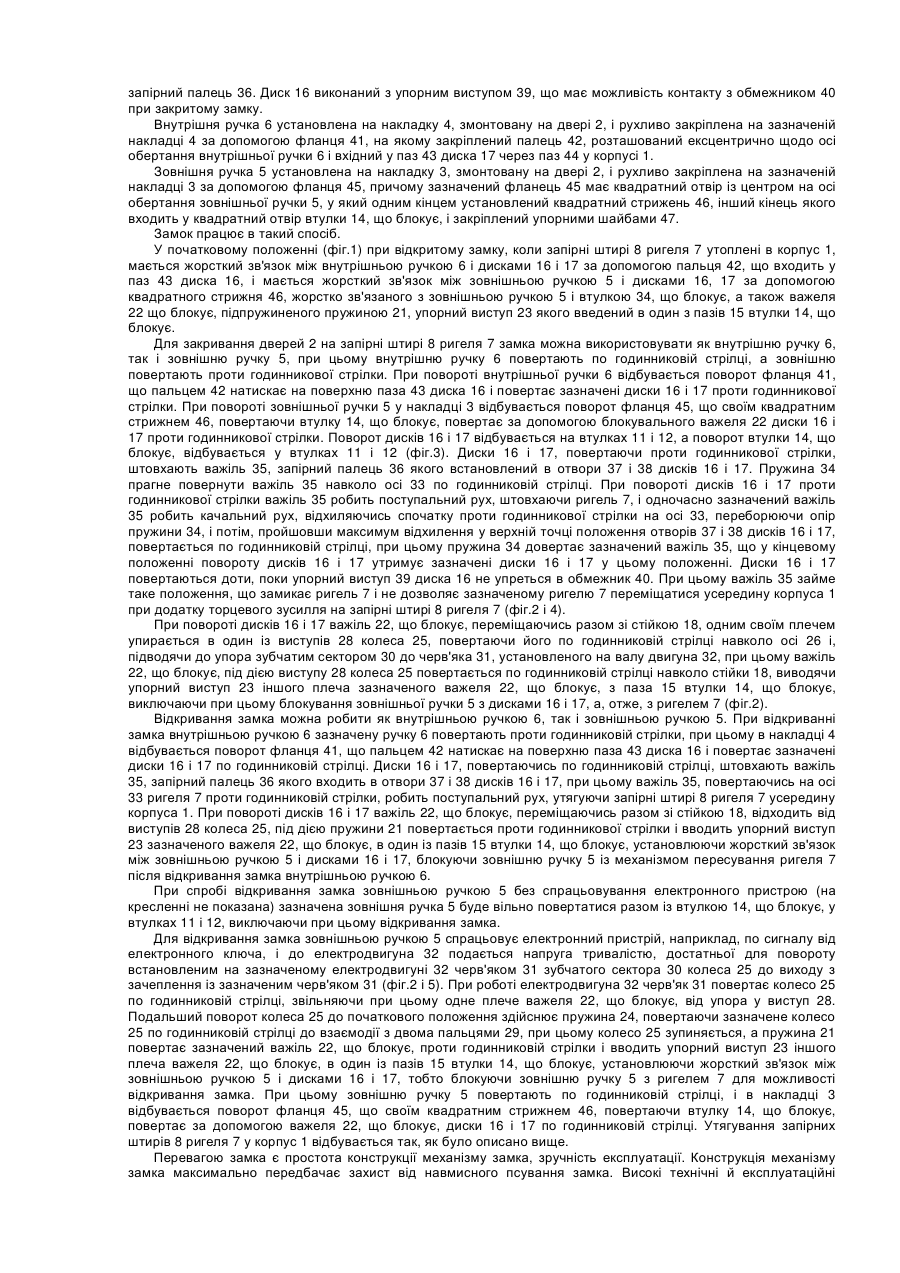

1. Електромеханічний замок, що містить корпус, зовнішню і внутрішню щодо об'єкта, що замикається, ручки і розміщений у корпусі механізм блокування-деблокування зовнішньої ручки і ригеля, який відрізняється тим, що механізм блокування-деблокування зовнішньої ручки й ригеля містить дві втулки, закріплені в корпусі й кришці, усередині яких рухомо установлена блокувальна втулка, що має пази, рівномірно розташовані по зовнішній поверхні зазначеної блокувальної втулки, а на зовнішніх поверхнях зазначених втулок рухомо встановлені два диски, жорстко зв'язані між собою стійками, на одній з яких установлений підпружинений блокувальний важіль, причому одне плече зазначеного важеля виконано з упорним виступом, що має можливість зчеплення з одним з пазів зазначеної блокувальної втулки, а інше плече має можливість взаємодії з підпружиненим пружиною колесом, установленим на осі, закріпленій в кронштейні, встановленому в корпусі, при цьому зазначене колесо виконане з зубчатими секторами, що мають можливість взаємодії з черв'яком, установленим на валу електродвигуна, причому зовнішня ручка кінематично зв'язана з блокувальною втулкою, а внутрішня ручка кінематично зв'язана з зазначеними дисками, при цьому зазначені диски кінематично зв'язані з ригелем.

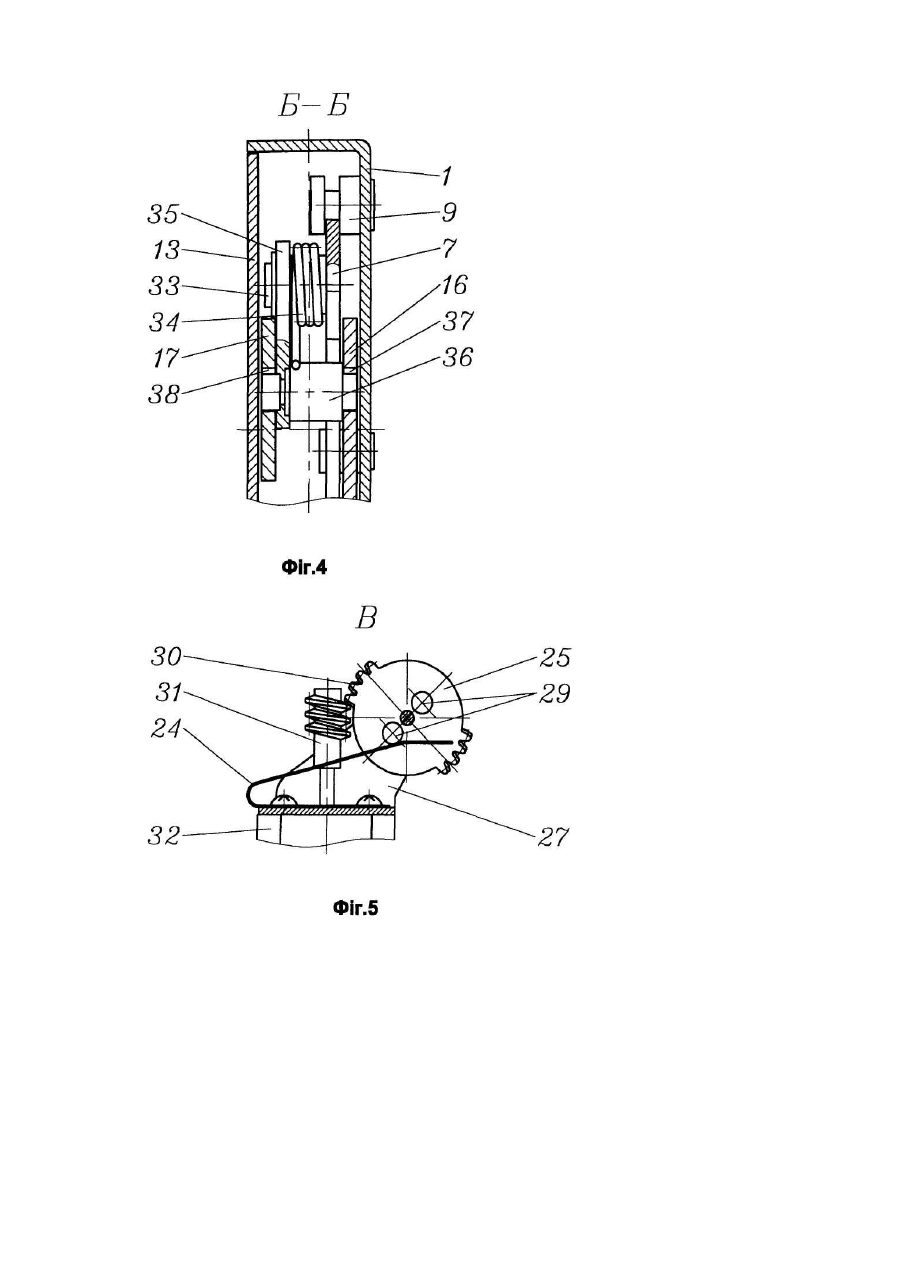

2. Електромеханічний замок за п. 1, який відрізняється тим, що колесо із зубчатими секторами, установлене на осі, закріпленій в кронштейні, встановленому в корпусі, виконано з виступами для можливості контакту з блокувальним важелем, а також пальцями, розташованими на торцевій поверхні зазначеного колеса для можливості взаємодії з пружиною, встановленою у зазначеному кронштейні.

3. Електромеханічний замок за п. 1, який відрізняється тим, що на ригелі жорстко закріплена вісь, на яку рухливо встановлений підпружинений пружиною важіль із закріпленим на ньому запірним пальцем, причому зазначений важіль розташований між дисками, що мають отвори, у яких установлений запірний палець, а один із дисків виконаний з упорним виступом, що має можливість контакту з обмежником.

4. Електромеханічний замок за п. 1 або 2, який відрізняється тим, що внутрішня ручка встановлена на накладку, змонтовану на двері, і рухомо закріплена на ній за допомогою фланця, на якому закріплений палець, що розташований ексцентрично щодо осі обертання внутрішньої ручки і входить у паз одного із зазначених дисків, а зовнішня ручка встановлена на накладку, змонтовану на двері, і рухомо закріплена на ній за допомогою фланця, причому зазначений фланець має квадратний отвір із центром на осі обертання зовнішньої ручки, у який одним кінцем установлений квадратний стрижень, інший кінець якого входить у квадратний отвір блокувальної втулки і закріплений упорними шайбами.
