Замок “павук”

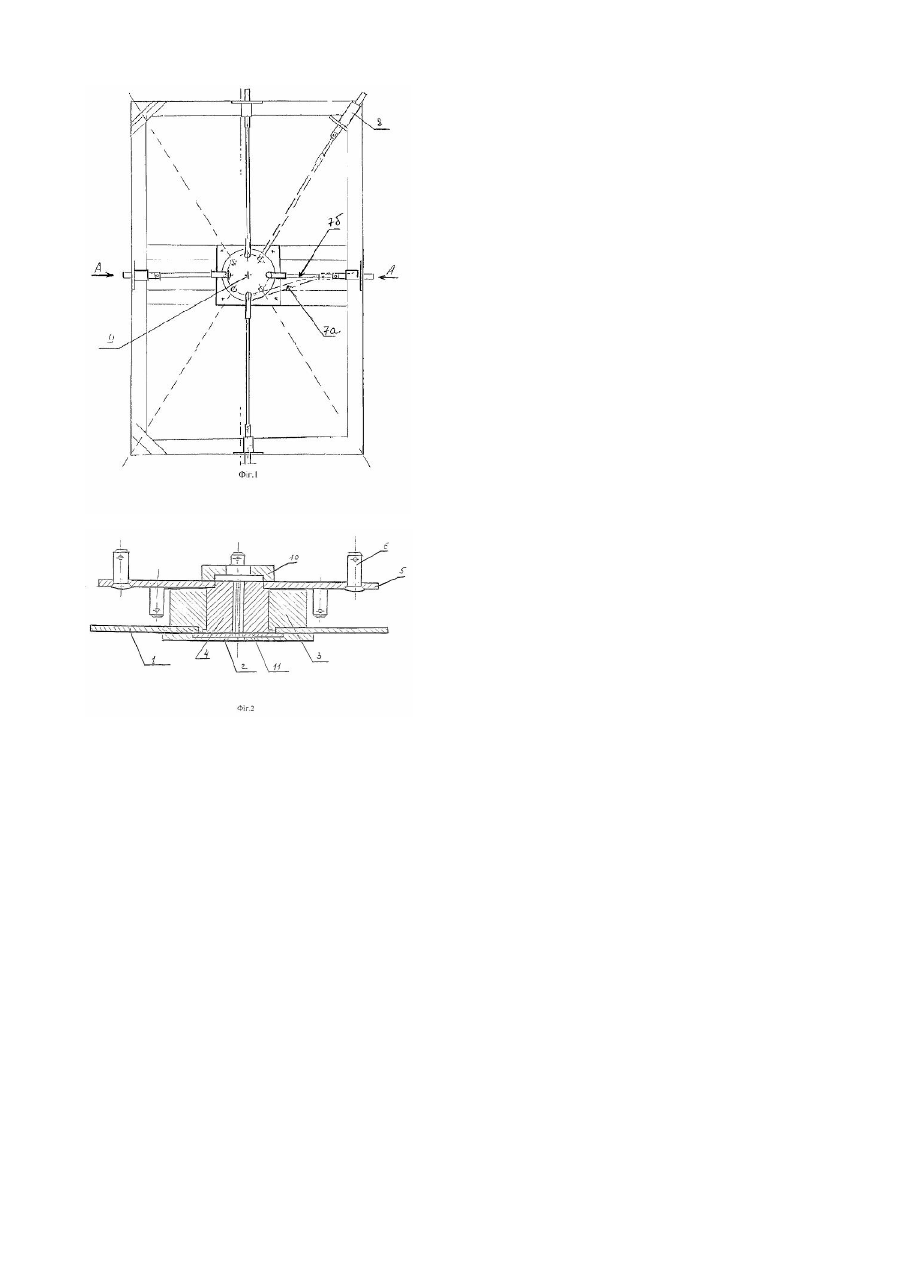

Винахід стосується запірних пристроїв і може бути використаний для закривання дверей, сейфів та гаражів. Відомий замок (1) для закривання дверей, сейфів та гаражів, який містить розміщені в корпусі засув, запірний механізм, поводок якого зв'язаний з засувом, тяги, зв'язані з засувом і встановлені з можливістю переміщення у вертикальному напрямку, а також тягу, встановлену з можливістю переміщення в горизонтальному напрямку зв'язану з засувом і з розміщеними в корпусі щонайменше одним додатковим запірним пристроєм горизонтальною тягою і зв'язаними з нею двома тягами, встановленими з можливістю переміщення в вертикальному напрямку, при цьому тяги, які переміщуються у вертикальному напрямку в замку і додатковому запірному пристрої, виконані взаємозамінними і взаємоврівноваженими. Проте цей замок складний у виготовленні. Прототипом вибраний замок (2), який містить розміщену між плитною основою і накривкою вісь, розміщений на ній поворотний диск та пару дволанкових направляючих тяг з засувами, шарнірно приєднаних до диску на рівній відстані від осі. Направляюча кожної з дволанкових тяг утворена проріззю, виконаною на кромках плитної основи. Шарнір кожної дволанкової тяги встановлений в направляючій прорізі з можливістю переміщення вздовж неї. З метою зниження зусиль повертання диску вона виконана у вигляді шестерні або зубчатого сектора, а пристрій має ведучу шестерню приводу від ключа через механізм замка. Кількість дволанкових тяг може бути не більше двох. Такий замок простіший у виготовленні, проте недостатньо секретний та надійний через використання шестерень, які швидко зношуються. В основу винаходу поставлене завдання підвищити секретність та надійність замка не ускладнюючи його конструкції. Поставлене завдання досягається тим, що замок, який містить плитну основу, поворотний диск, встановлений на осі з можливістю обмеженого повертання, тяги з засувами та отвір для ключа, згідно з винаходом, плитна основа з одного боку має броньовану накладку, а з іншого боку плитної основи розміщений корпус з серцевиною, на серцевині поміщений поворотний диск, а на диску нерухомо встановлено вісім осей, чотири з одного боку диска та чотири з іншого боку, з осями рухомо з'єднані тяги, які, в свою чергу, рухомо з'єднані з засувами, отвір для ключа є наскрізним, розміщений в центрі замка, має хрестовидну форму та захищений броньованою накладкою, причому для захисту від чужого ключа, отвір з одного боку замка має можливість зміщуватися по колу на 90° та міняти свою конфігурацію. Виконання отвору для ключа хрестовидної форми дає можливість використовувати ключ з великою кількістю секретів, які розміщені на чотирьох ребрах ключа, а зміна конфігурації отвору дає можливість захистити замок від відкриття чужим ключом. Наявність восьми тяг, на яких можна розмістити 16 засувів захищає двері від злому. На фіг.1 зображено загальний вигляд замка на дверях у відкритому положенні; на фіг.2 - розріз по А-А на фіг.1. Замок містить плитну основу 1 з одного боку якої розміщена броньована накладка 2, а з іншого боку основи 1 розміщений корпус 3 з серцевиною 4, на серцевині 4 розміщений поворотний диск 5, встановлений на осі з можливістю обмеженого повертання, на поворотному диску 5 нерухомо встановлено вісім осей 6, чотири з одного боку диска та чотири з іншого боку, з осями 6 рухомо з'єднані тяги 7 (на фіг.1 - 7a- тяги при закритому положенні замка; 7б - тяги при відкритому положенні замка), які, в свою чергу, рухомо з'єднані з засувами 8. В центрі замка розміщений наскрізний хрестовидний отвір 9 для ключа, захищений броньованою накладкою 10. Для захисту замка від чужого ключа, отвір 9 в частині 11 між плитною основою та броньованою накладкою має можливість зміщуватися по колу на 90° та міняти свою конфігурацію. Замок працює таким чином. Замок закривається при повертанні ключа на 90°, при цьому повертається поворотний диск 5 на 90° та тягне по колу осі 6 з тягами 7, засуви 8 яких входять у втулки та закривають двері зразу щонайменше у 8-ми точках. Для відкривання замка повертають ключ на 90° в іншу сторону. Джерела інформації: 1. Патент РФ №2 104386, Кл. Е05В63/14, публ. 1998p. 2. Авторське свідоцтво СРСР №1774980, Кл. Е05С9/06, публ. 1998p.
