Замок електромагнітний

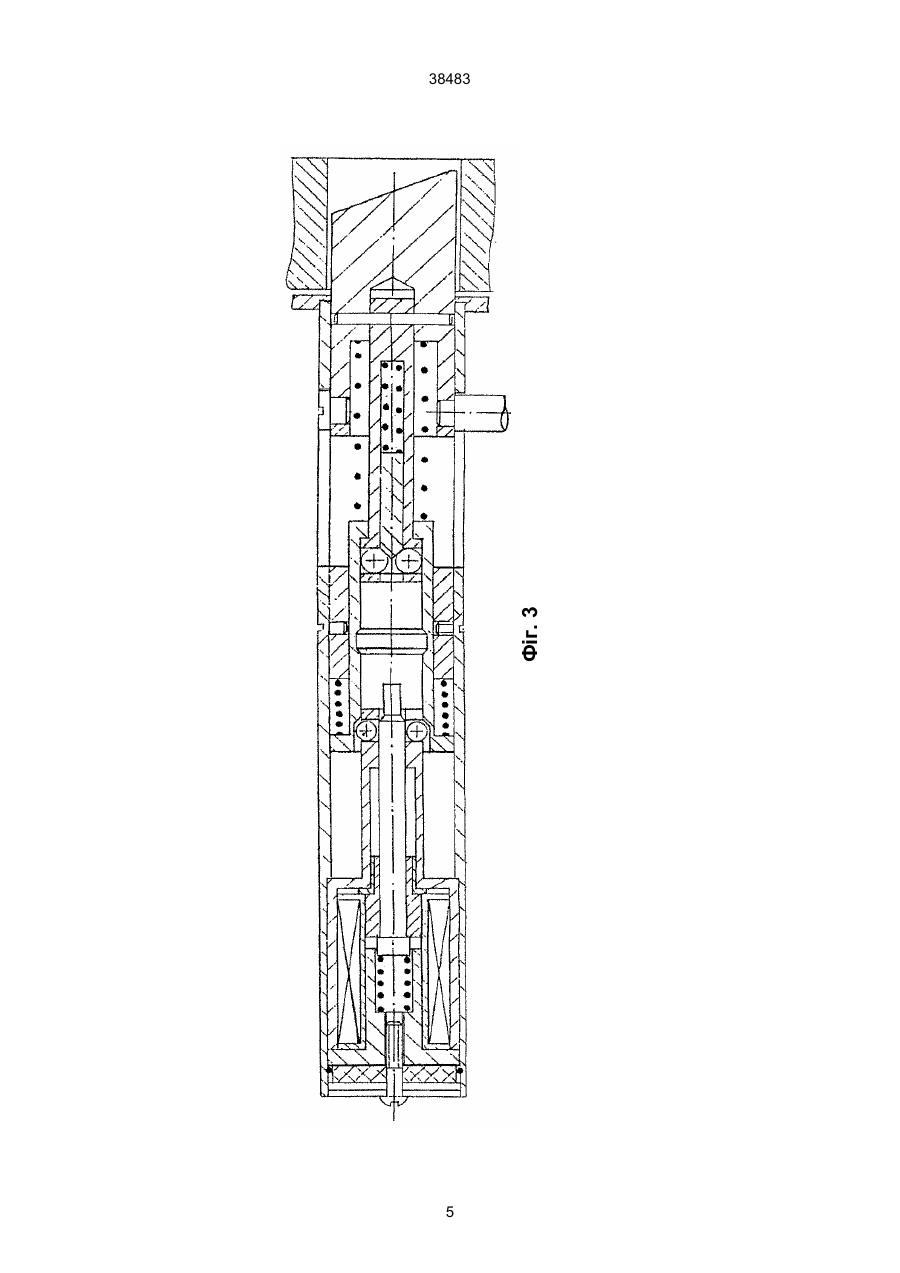

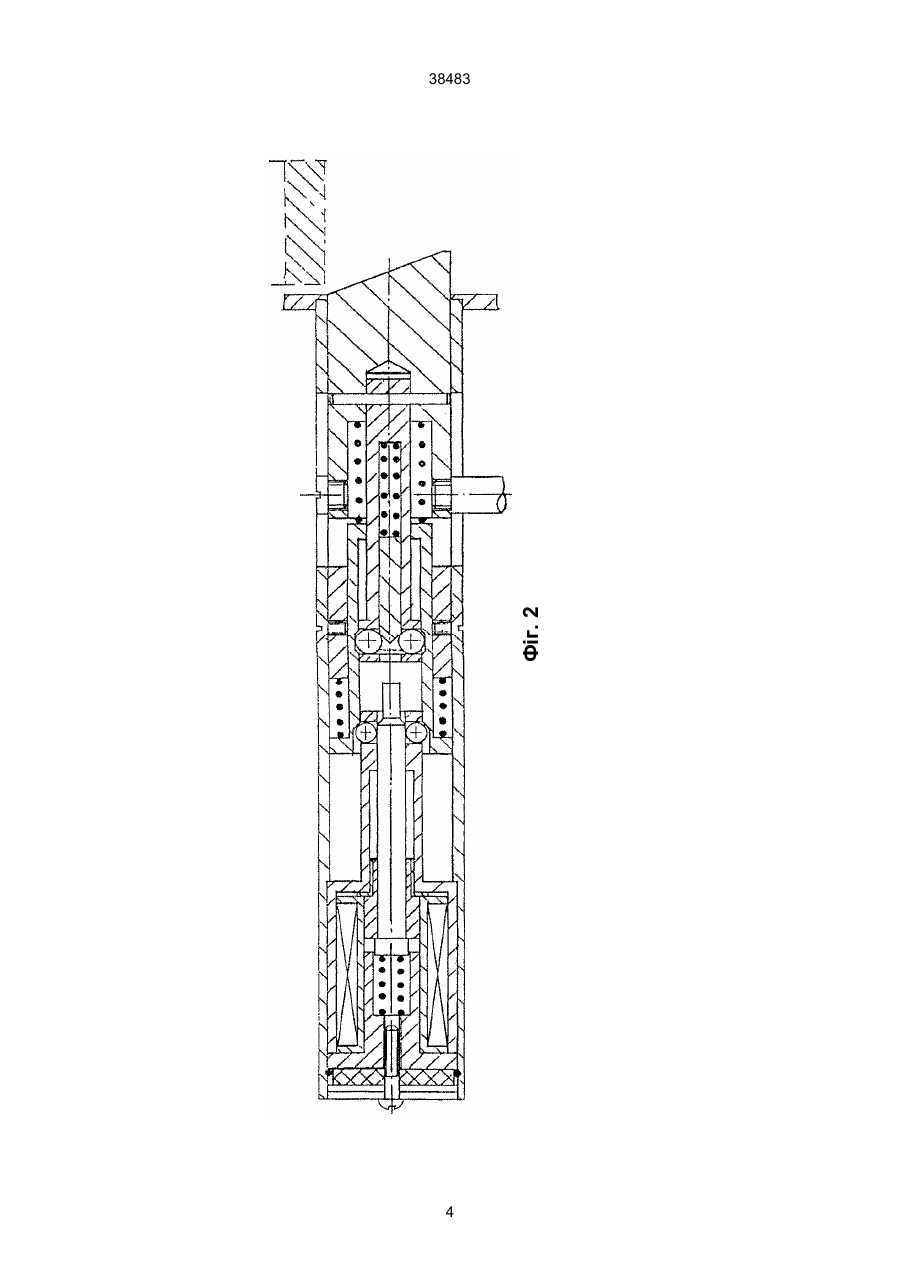

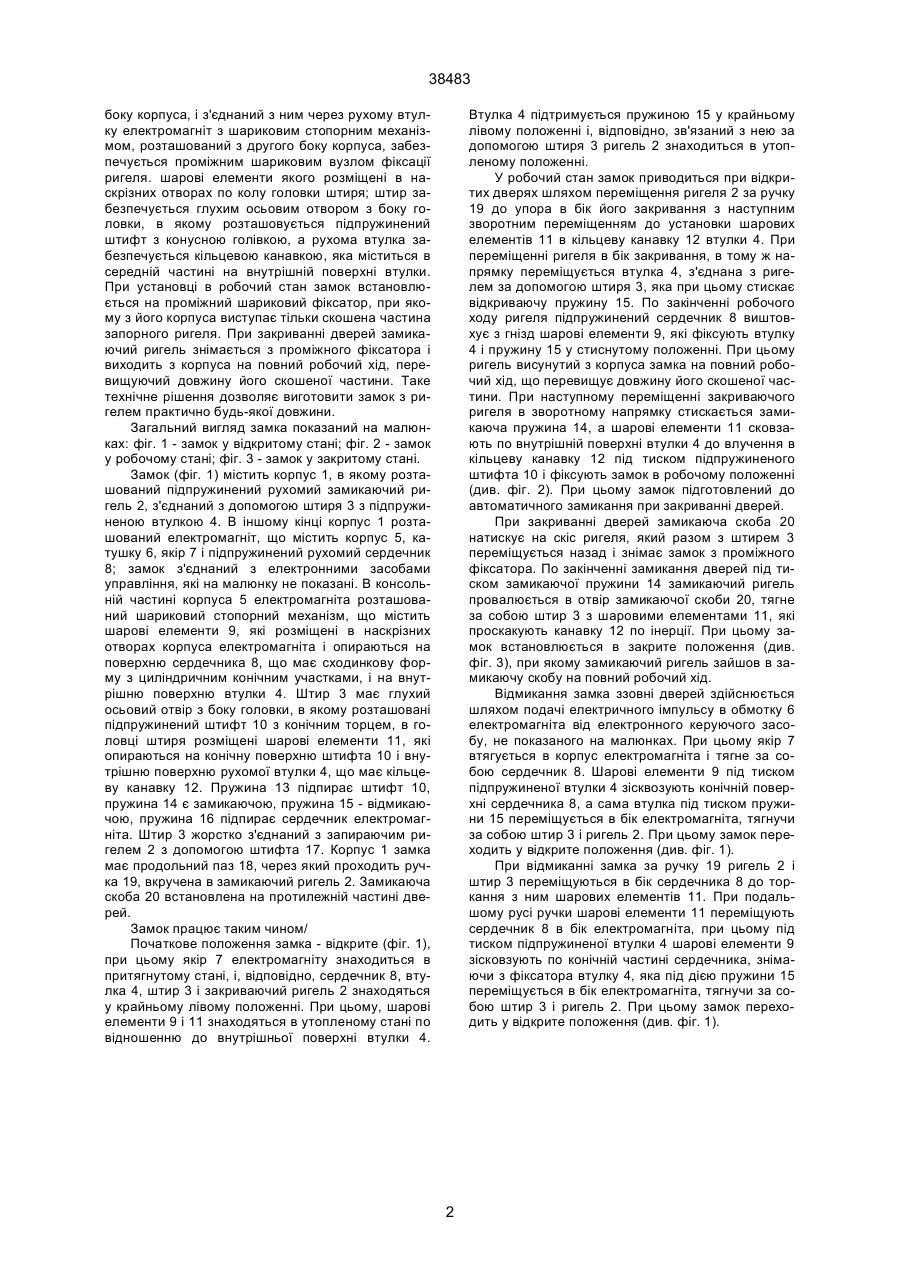

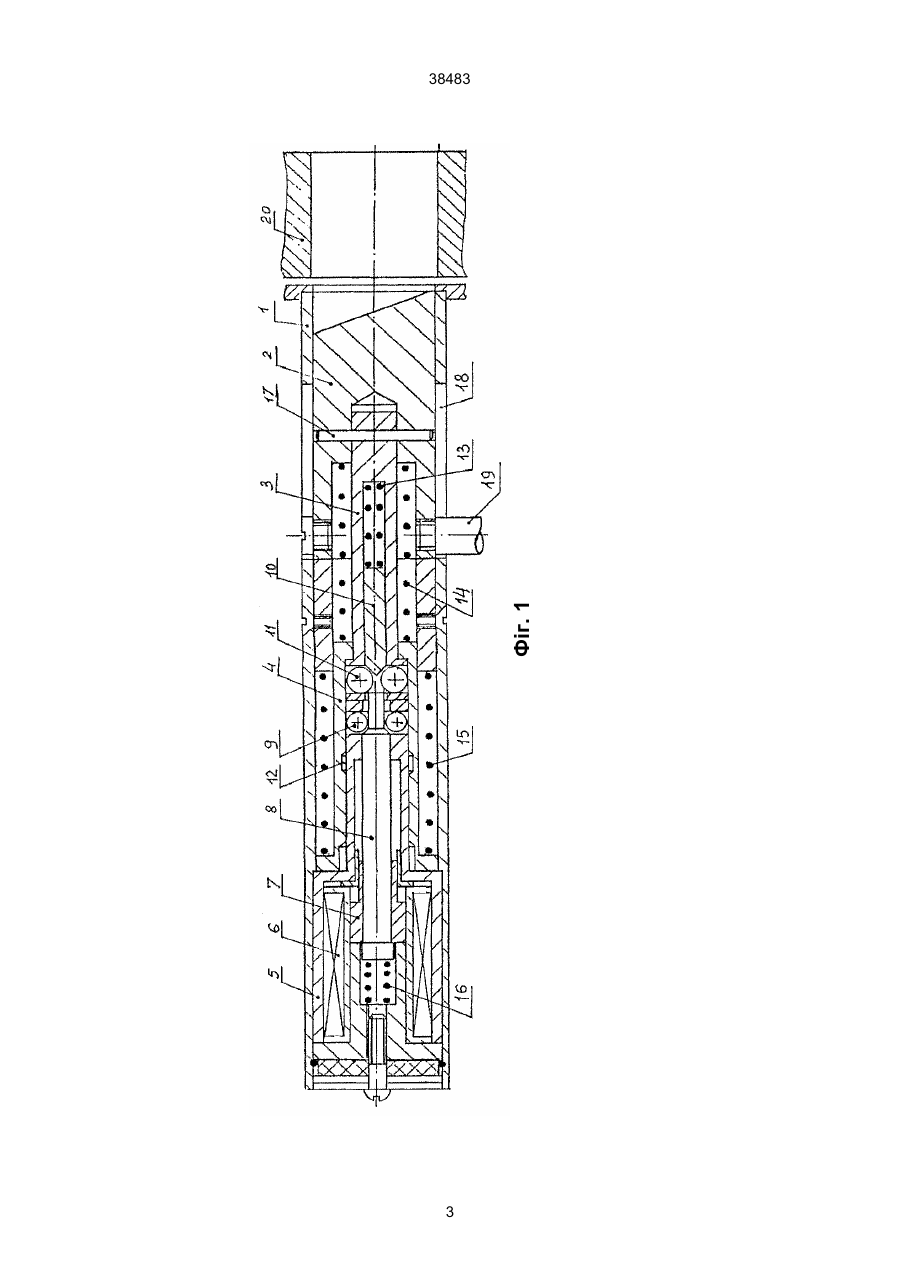

Замок електромагнітний, що містить розташований в корпусі з одного його боку вузол замикання, включаючий у себе рухомий підпружинений замикаючий ригель, з’єднаний з підпружиненою втулкою за допомогою штиря, що проходить через пружину ригеля, і вузол фіксації ригеля, розташований співосно з вузлом замикання з іншого боку корпуса і маючий електромагніт, зв’язаний із засобом управління замком; вузол фіксації розташований в корпусі електромагніта і має шариковий сто 38483 боку корпуса, і з'єднаний з ним через рухому втулку електромагніт з шариковим стопорним механізмом, розташований з другого боку корпуса, забезпечується проміжним шариковим вузлом фіксації ригеля. шарові елементи якого розміщені в наскрізних отворах по колу головки штиря; штир забезпечується глухим осьовим отвором з боку головки, в якому розташовується підпружинений штифт з конусною голівкою, а рухома втулка забезпечується кільцевою канавкою, яка міститься в середній частині на внутрішній поверхні втулки. При установці в робочий стан замок встановлюється на проміжний шариковий фіксатор, при якому з його корпуса виступає тільки скошена частина запорного ригеля. При закриванні дверей замикаючий ригель знімається з проміжного фіксатора і виходить з корпуса на повний робочий хід, перевищуючий довжину його скошеної частини. Таке технічне рішення дозволяє виготовити замок з ригелем практично будь-якої довжини. Загальний вигляд замка показаний на малюнках: фіг. 1 - замок у відкритому стані; фіг. 2 - замок у робочому стані; фіг. 3 - замок у закритому стані. Замок (фіг. 1) містить корпус 1, в якому розташований підпружинений рухомий замикаючий ригель 2, з'єднаний з допомогою штиря 3 з підпружиненою втулкою 4. В іншому кінці корпус 1 розташований електромагніт, що містить корпус 5, катушку 6, якір 7 і підпружинений рухомий сердечник 8; замок з'єднаний з електронними засобами управління, які на малюнку не показані. В консольній частині корпуса 5 електромагніта розташований шариковий стопорний механізм, що містить шарові елементи 9, які розміщені в наскрізних отворах корпуса електромагніта і опираються на поверхню сердечника 8, що має сходинкову форму з циліндричним конічним участками, і на внутрішню поверхню втулки 4. Штир 3 має глухий осьовий отвір з боку головки, в якому розташовані підпружинений штифт 10 з конічним торцем, в головці штиря розміщені шарові елементи 11, які опираються на конічну поверхню штифта 10 і внутрішню поверхню рухомої втулки 4, що має кільцеву канавку 12. Пружина 13 підпирає штифт 10, пружина 14 є замикаючою, пружина 15 - відмикаючою, пружина 16 підпирає сердечник електромагніта. Штир 3 жорстко з'єднаний з запираючим ригелем 2 з допомогою штифта 17. Корпус 1 замка має продольний паз 18, через який проходить ручка 19, вкручена в замикаючий ригель 2. Замикаюча скоба 20 встановлена на протилежній частині дверей. Замок працює таким чином/ Початкове положення замка - відкрите (фіг. 1), при цьому якір 7 електромагніту знаходиться в притягнутому стані, і, відповідно, сердечник 8, втулка 4, штир 3 і закриваючий ригель 2 знаходяться у крайньому лівому положенні. При цьому, шарові елементи 9 і 11 знаходяться в утопленому стані по відношенню до внутрішньої поверхні втулки 4. Втулка 4 підтримується пружиною 15 у крайньому лівому положенні і, відповідно, зв'язаний з нею за допомогою штиря 3 ригель 2 знаходиться в утопленому положенні. У робочий стан замок приводиться при відкритих дверях шляхом переміщення ригеля 2 за ручку 19 до упора в бік його закривання з наступним зворотним переміщенням до установки шарових елементів 11 в кільцеву канавку 12 втулки 4. При переміщенні ригеля в бік закривання, в тому ж напрямку переміщується втулка 4, з'єднана з ригелем за допомогою штиря 3, яка при цьому стискає відкриваючу пружину 15. По закінченні робочого ходу ригеля підпружинений сердечник 8 виштовхує з гнізд шарові елементи 9, які фіксують втулку 4 і пружину 15 у стиснутому положенні. При цьому ригель висунутий з корпуса замка на повний робочий хід, що перевищує довжину його скошеної частини. При наступному переміщенні закриваючого ригеля в зворотному напрямку стискається замикаюча пружина 14, а шарові елементи 11 сковзають по внутрішній поверхні втулки 4 до влучення в кільцеву канавку 12 під тиском підпружиненого штифта 10 і фіксують замок в робочому положенні (див. фіг. 2). При цьому замок підготовлений до автоматичного замикання при закриванні дверей. При закриванні дверей замикаюча скоба 20 натискує на скіс ригеля, який разом з штирем 3 переміщується назад і знімає замок з проміжного фіксатора. По закінченні замикання дверей під тиском замикаючої пружини 14 замикаючий ригель провалюється в отвір замикаючої скоби 20, тягне за собою штир 3 з шаровими елементами 11, які проскакують канавку 12 по інерції. При цьому замок встановлюється в закрите положення (див. фіг. 3), при якому замикаючий ригель зайшов в замикаючу скобу на повний робочий хід. Відмикання замка ззовні дверей здійснюється шляхом подачі електричного імпульсу в обмотку 6 електромагніта від електронного керуючого засобу, не показаного на малюнках. При цьому якір 7 втягується в корпус електромагніта і тягне за собою сердечник 8. Шарові елементи 9 під тиском підпружиненої втулки 4 зісквозують конічній поверхні сердечника 8, а сама втулка під тиском пружини 15 переміщується в бік електромагніта, тягнучи за собою штир 3 і ригель 2. При цьому замок переходить у відкрите положення (див. фіг. 1). При відмиканні замка за ручку 19 ригель 2 і штир 3 переміщуються в бік сердечника 8 до торкання з ним шарових елементів 11. При подальшому русі ручки шарові елементи 11 переміщують сердечник 8 в бік електромагніта, при цьому під тиском підпружиненої втулки 4 шарові елементи 9 зісковзують по конічній частині сердечника, знімаючи з фіксатора втулку 4, яка під дією пружини 15 переміщується в бік електромагніта, тягнучи за собою штир 3 і ригель 2. При цьому замок переходить у відкрите положення (див. фіг. 1). 2 Фіг. 1 38483 3 Фіг. 2 38483 4 Фіг. 3 38483 5 38483 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
