Система автоматизації димовидалення для житлових будинків

Номер патенту: 66864

Опубліковано: 25.01.2012

Автори: Міщенко Віктор Іванович, Міщенко Іван Вікторович

Завантажити PDF файл.

Формула / Реферат

1. Система автоматизації димовидалення для житлових будинків підвищеної поверховості, яка містить на кожну секцію одного поверху, принаймні, один електромагніт відкривання клапану димовидалення, кнопку дистанційного пуску, два теплових датчики на кожну квартиру, два електромагнітних реле на кожен поверх, трансформатор з випрямлячем для живлення реле контролю датчиків, яка відрізняється тим, що кнопка дистанційного пуску з'єднана напряму з обмоткою електромагніту відкривання клапану димовидалення, а в коло живлення введений блок наявності в ньому струму.

2. Система за п. 1, яка відрізняється тим, що блок наявності струму має діодний міст з низькоомною обмоткою реле.

3. Система за п. 1, яка відрізняється тим, що блок наявності струму виконаний у вигляді датчика струму із з'єднаних зустрічно-паралельно діодів та симистора.

Текст

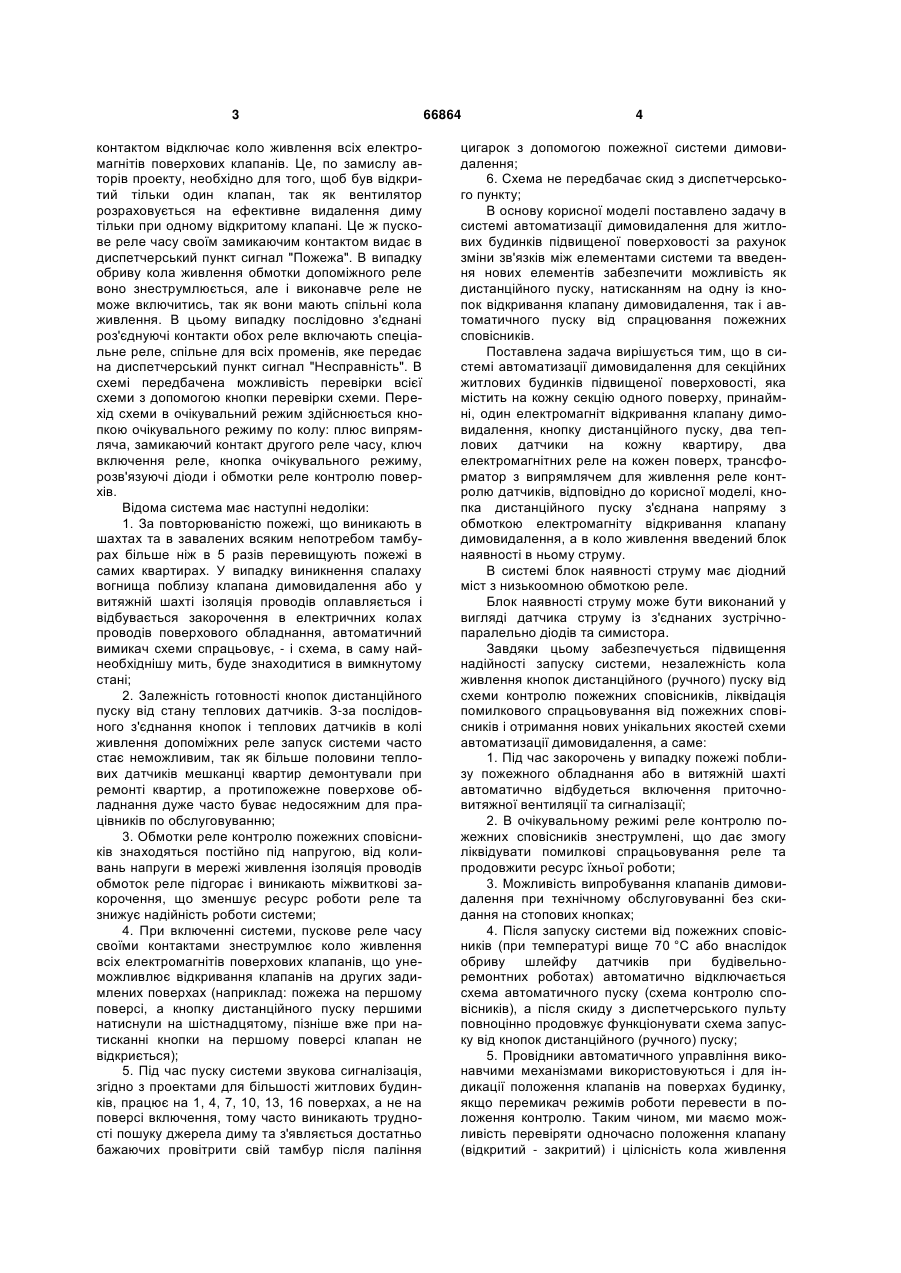

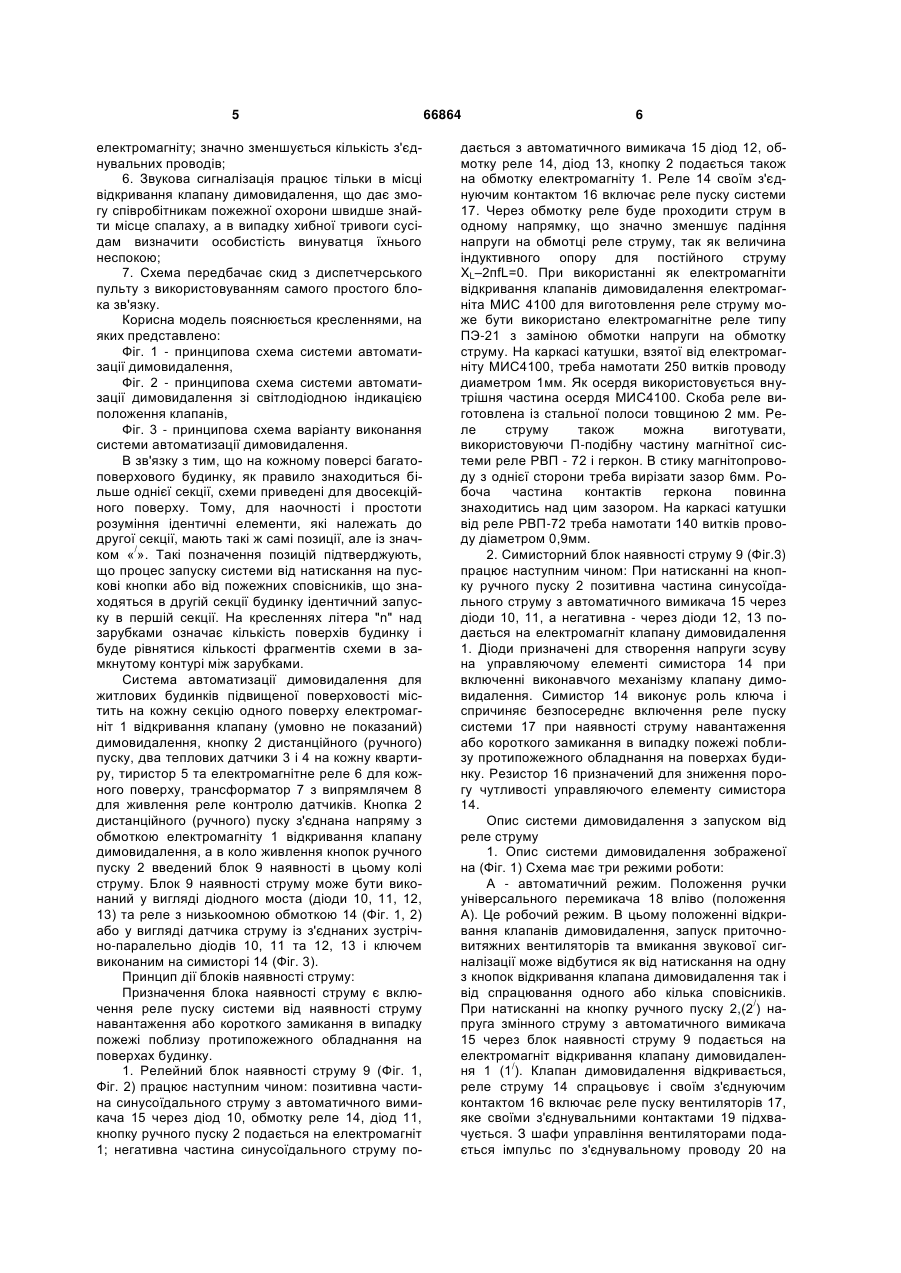

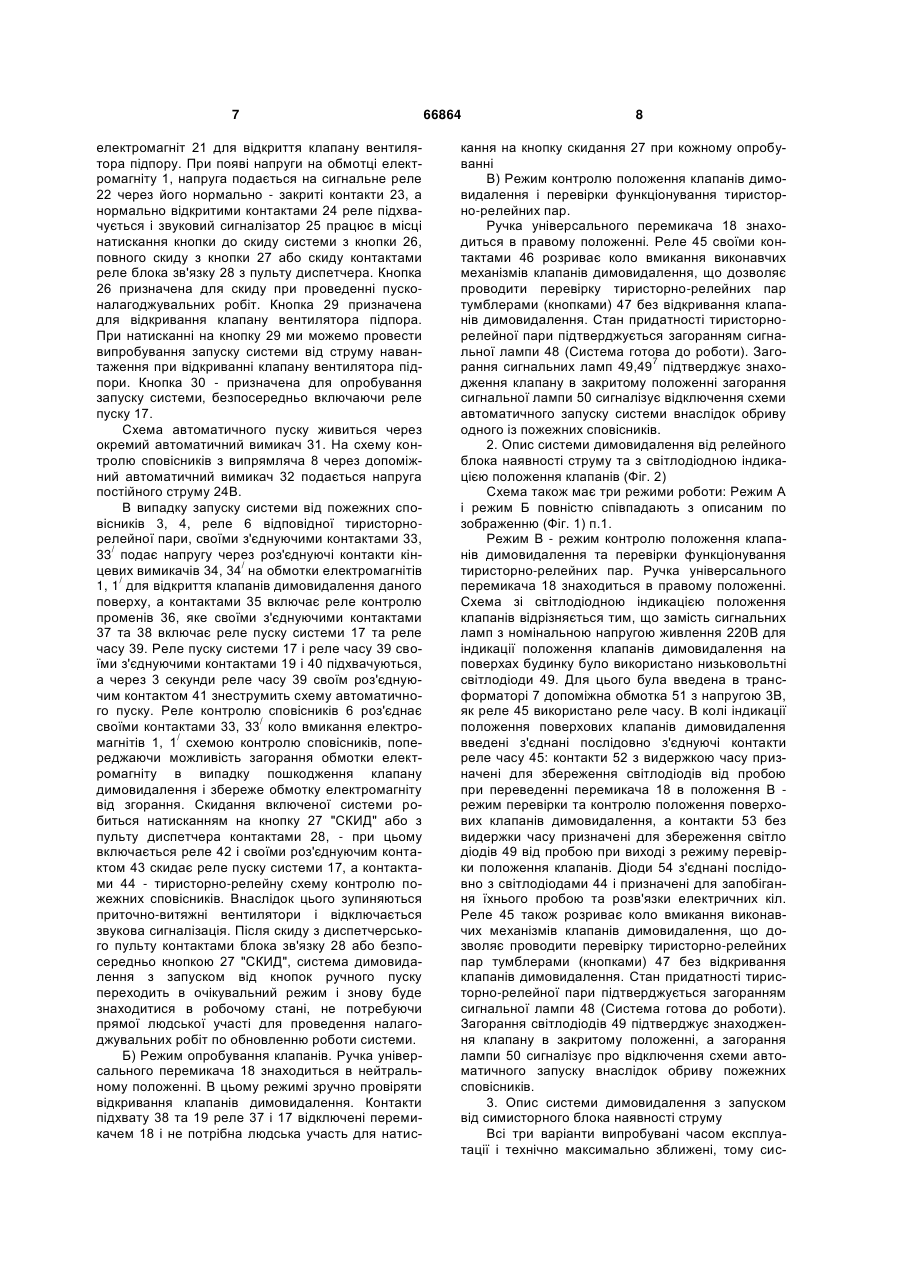

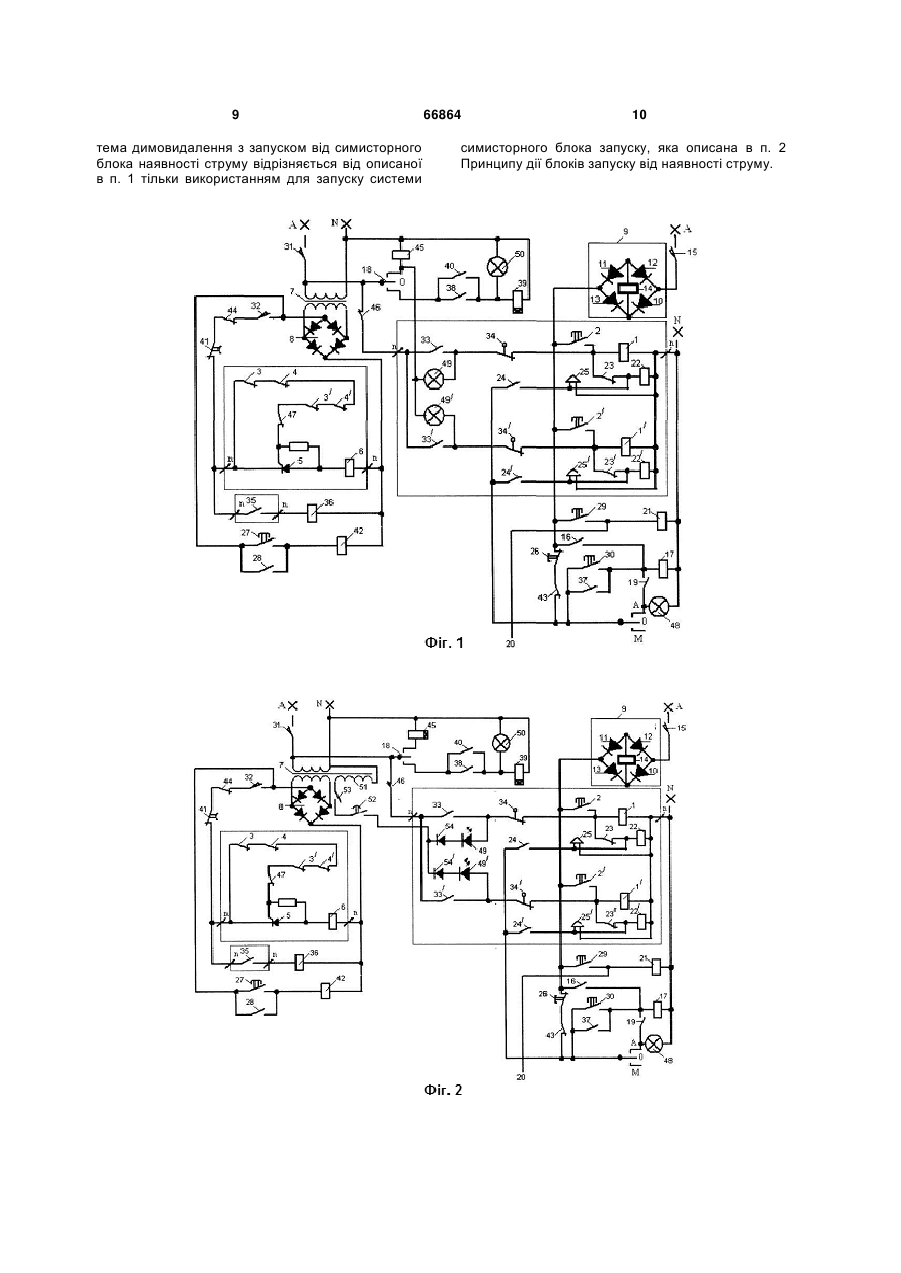

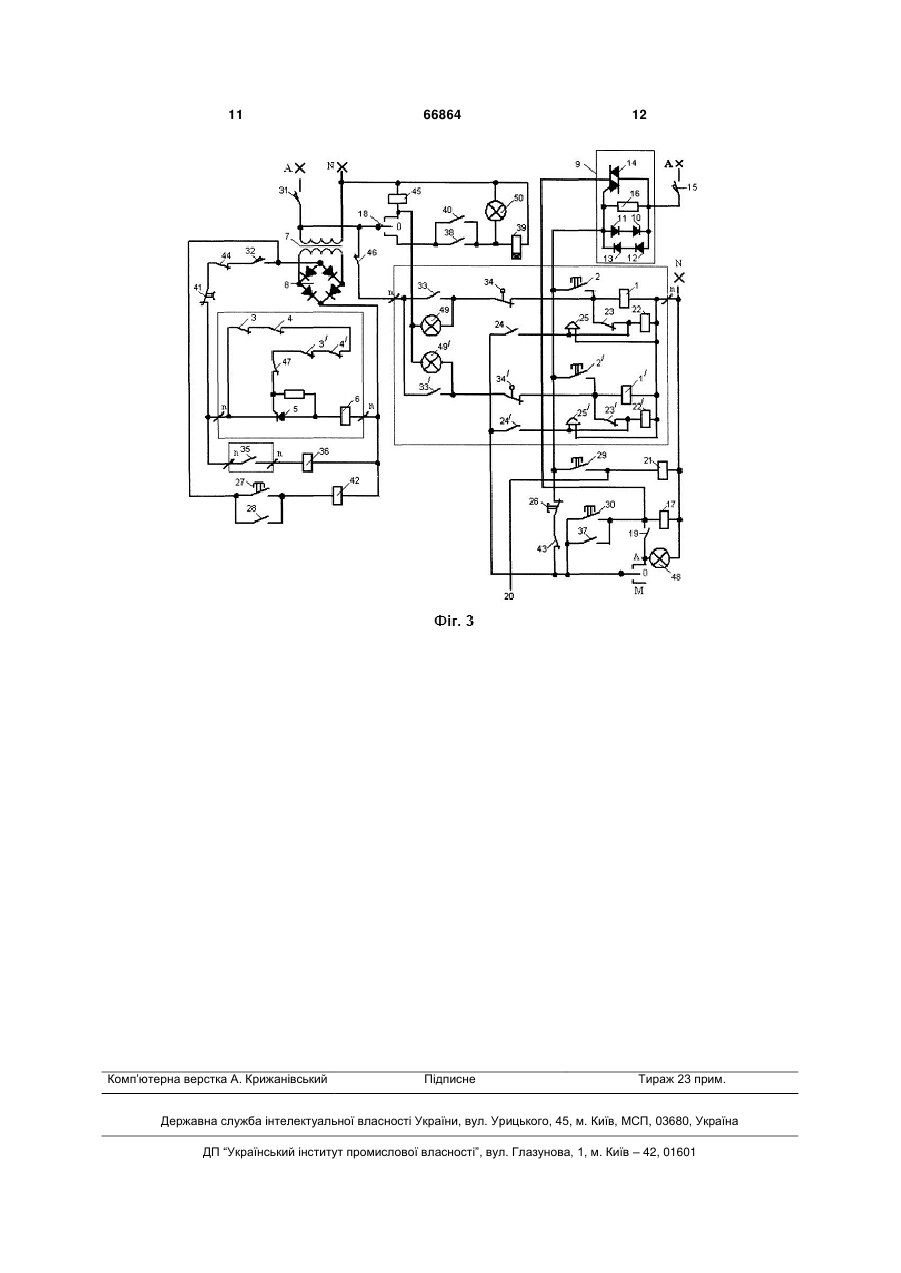

1. Система автоматизації димовидалення для житлових будинків підвищеної поверховості, яка містить на кожну секцію одного поверху, принаймні, один електромагніт відкривання клапану димовидалення, кнопку дистанційного пуску, два теплових датчики на кожну квартиру, два електромагнітних реле на кожен поверх, трансфо 3 контактом відключає коло живлення всіх електромагнітів поверхових клапанів. Це, по замислу авторів проекту, необхідно для того, щоб був відкритий тільки один клапан, так як вентилятор розраховується на ефективне видалення диму тільки при одному відкритому клапані. Це ж пускове реле часу своїм замикаючим контактом видає в диспетчерський пункт сигнал "Пожежа". В випадку обриву кола живлення обмотки допоміжного реле воно знеструмлюється, але і виконавче реле не може включитись, так як вони мають спільні кола живлення. В цьому випадку послідовно з'єднані роз'єднуючі контакти обох реле включають спеціальне реле, спільне для всіх променів, яке передає на диспетчерський пункт сигнал "Несправність". В схемі передбачена можливість перевірки всієї схеми з допомогою кнопки перевірки схеми. Перехід схеми в очікувальний режим здійснюється кнопкою очікувального режиму по колу: плюс випрямляча, замикаючий контакт другого реле часу, ключ включення реле, кнопка очікувального режиму, розв'язуючі діоди і обмотки реле контролю поверхів. Відома система має наступні недоліки: 1. За повторюваністю пожежі, що виникають в шахтах та в завалених всяким непотребом тамбурах більше ніж в 5 разів перевищують пожежі в самих квартирах. У випадку виникнення спалаху вогнища поблизу клапана димовидалення або у витяжній шахті ізоляція проводів оплавляється і відбувається закорочення в електричних колах проводів поверхового обладнання, автоматичний вимикач схеми спрацьовує, - і схема, в саму найнеобхіднішу мить, буде знаходитися в вимкнутому стані; 2. Залежність готовності кнопок дистанційного пуску від стану теплових датчиків. З-за послідовного з'єднання кнопок і теплових датчиків в колі живлення допоміжних реле запуск системи часто стає неможливим, так як більше половини теплових датчиків мешканці квартир демонтували при ремонті квартир, а протипожежне поверхове обладнання дуже часто буває недосяжним для працівників по обслуговуванню; 3. Обмотки реле контролю пожежних сповісників знаходяться постійно під напругою, від коливань напруги в мережі живлення ізоляція проводів обмоток реле підгорає і виникають міжвиткові закорочення, що зменшує ресурс роботи реле та знижує надійність роботи системи; 4. При включенні системи, пускове реле часу своїми контактами знеструмлює коло живлення всіх електромагнітів поверхових клапанів, що унеможливлює відкривання клапанів на других задимлених поверхах (наприклад: пожежа на першому поверсі, а кнопку дистанційного пуску першими натиснули на шістнадцятому, пізніше вже при натисканні кнопки на першому поверсі клапан не відкриється); 5. Під час пуску системи звукова сигналізація, згідно з проектами для більшості житлових будинків, працює на 1, 4, 7, 10, 13, 16 поверхах, а не на поверсі включення, тому часто виникають трудності пошуку джерела диму та з'являється достатньо бажаючих провітрити свій тамбур після паління 66864 4 цигарок з допомогою пожежної системи димовидалення; 6. Схема не передбачає скид з диспетчерського пункту; В основу корисної моделі поставлено задачу в системі автоматизації димовидалення для житлових будинків підвищеної поверховості за рахунок зміни зв'язків між елементами системи та введення нових елементів забезпечити можливість як дистанційного пуску, натисканням на одну із кнопок відкривання клапану димовидалення, так і автоматичного пуску від спрацювання пожежних сповісників. Поставлена задача вирішується тим, що в системі автоматизації димовидалення для секційних житлових будинків підвищеної поверховості, яка містить на кожну секцію одного поверху, принаймні, один електромагніт відкривання клапану димовидалення, кнопку дистанційного пуску, два теплових датчики на кожну квартиру, два електромагнітних реле на кожен поверх, трансформатор з випрямлячем для живлення реле контролю датчиків, відповідно до корисної моделі, кнопка дистанційного пуску з'єднана напряму з обмоткою електромагніту відкривання клапану димовидалення, а в коло живлення введений блок наявності в ньому струму. В системі блок наявності струму має діодний міст з низькоомною обмоткою реле. Блок наявності струму може бути виконаний у вигляді датчика струму із з'єднаних зустрічнопаралельно діодів та симистора. Завдяки цьому забезпечується підвищення надійності запуску системи, незалежність кола живлення кнопок дистанційного (ручного) пуску від схеми контролю пожежних сповісників, ліквідація помилкового спрацьовування від пожежних сповісників і отримання нових унікальних якостей схеми автоматизації димовидалення, а саме: 1. Під час закорочень у випадку пожежі поблизу пожежного обладнання або в витяжній шахті автоматично відбудеться включення приточновитяжної вентиляції та сигналізації; 2. В очікувальному режимі реле контролю пожежних сповісників знеструмлені, що дає змогу ліквідувати помилкові спрацьовування реле та продовжити ресурс їхньої роботи; 3. Можливість випробування клапанів димовидалення при технічному обслуговуванні без скидання на стопових кнопках; 4. Після запуску системи від пожежних сповісників (при температурі вище 70 °C або внаслідок обриву шлейфу датчиків при будівельноремонтних роботах) автоматично відключається схема автоматичного пуску (схема контролю сповісників), а після скиду з диспетчерського пульту повноцінно продовжує функціонувати схема запуску від кнопок дистанційного (ручного) пуску; 5. Провідники автоматичного управління виконавчими механізмами використовуються і для індикації положення клапанів на поверхах будинку, якщо перемикач режимів роботи перевести в положення контролю. Таким чином, ми маємо можливість перевіряти одночасно положення клапану (відкритий - закритий) і цілісність кола живлення 5 електромагніту; значно зменшується кількість з'єднувальних проводів; 6. Звукова сигналізація працює тільки в місці відкривання клапану димовидалення, що дає змогу співробітникам пожежної охорони швидше знайти місце спалаху, а в випадку хибної тривоги сусідам визначити особистість винуватця їхнього неспокою; 7. Схема передбачає скид з диспетчерського пульту з використовуванням самого простого блока зв'язку. Корисна модель пояснюється кресленнями, на яких представлено: Фіг. 1 - принципова схема системи автоматизації димовидалення, Фіг. 2 - принципова схема системи автоматизації димовидалення зі світлодіодною індикацією положення клапанів, Фіг. 3 - принципова схема варіанту виконання системи автоматизації димовидалення. В зв'язку з тим, що на кожному поверсі багатоповерхового будинку, як правило знаходиться більше однієї секції, схеми приведені для двосекційного поверху. Тому, для наочності і простоти розуміння ідентичні елементи, які належать до другої секції, мають такі ж самі позиції, але із знач/ ком « ». Такі позначення позицій підтверджують, що процес запуску системи від натискання на пускові кнопки або від пожежних сповісників, що знаходяться в другій секції будинку ідентичний запуску в першій секції. На кресленнях літера "n" над зарубками означає кількість поверхів будинку і буде рівнятися кількості фрагментів схеми в замкнутому контурі між зарубками. Система автоматизації димовидалення для житлових будинків підвищеної поверховості містить на кожну секцію одного поверху електромагніт 1 відкривання клапану (умовно не показаний) димовидалення, кнопку 2 дистанційного (ручного) пуску, два теплових датчики 3 і 4 на кожну квартиру, тиристор 5 та електромагнітне реле 6 для кожного поверху, трансформатор 7 з випрямлячем 8 для живлення реле контролю датчиків. Кнопка 2 дистанційного (ручного) пуску з'єднана напряму з обмоткою електромагніту 1 відкривання клапану димовидалення, а в коло живлення кнопок ручного пуску 2 введений блок 9 наявності в цьому колі струму. Блок 9 наявності струму може бути виконаний у вигляді діодного моста (діоди 10, 11, 12, 13) та реле з низькоомною обмоткою 14 (Фіг. 1, 2) або у вигляді датчика струму із з'єднаних зустрічно-паралельно діодів 10, 11 та 12, 13 і ключем виконаним на симисторі 14 (Фіг. 3). Принцип дії блоків наявності струму: Призначення блока наявності струму є включення реле пуску системи від наявності струму навантаження або короткого замикання в випадку пожежі поблизу протипожежного обладнання на поверхах будинку. 1. Релейний блок наявності струму 9 (Фіг. 1, Фіг. 2) працює наступним чином: позитивна частина синусоїдального струму з автоматичного вимикача 15 через діод 10, обмотку реле 14, діод 11, кнопку ручного пуску 2 подається на електромагніт 1; негативна частина синусоїдального струму по 66864 6 дається з автоматичного вимикача 15 діод 12, обмотку реле 14, діод 13, кнопку 2 подається також на обмотку електромагніту 1. Реле 14 своїм з'єднуючим контактом 16 включає реле пуску системи 17. Через обмотку реле буде проходити струм в одному напрямку, що значно зменшує падіння напруги на обмотці реле струму, так як величина індуктивного опору для постійного струму XL–2пfL=0. При використанні як електромагніти відкривання клапанів димовидалення електромагніта МИС 4100 для виготовлення реле струму може бути використано електромагнітне реле типу ПЭ-21 з заміною обмотки напруги на обмотку струму. На каркасі катушки, взятої від електромагніту МИС4100, треба намотати 250 витків проводу диаметром 1мм. Як осердя використовується внутрішня частина осердя МИС4100. Скоба реле виготовлена із стальної полоси товщиною 2 мм. Реле струму також можна виготувати, використовуючи П-подібну частину магнітної системи реле РВП - 72 і геркон. В стику магнітопроводу з однієї сторони треба вирізати зазор 6мм. Робоча частина контактів геркона повинна знаходитись над цим зазором. На каркасі катушки від реле РВП-72 треба намотати 140 витків проводу діаметром 0,9мм. 2. Симисторний блок наявності струму 9 (Фіг.3) працює наступним чином: При натисканні на кнопку ручного пуску 2 позитивна частина синусоїдального струму з автоматичного вимикача 15 через діоди 10, 11, а негативна - через діоди 12, 13 подається на електромагніт клапану димовидалення 1. Діоди призначені для створення напруги зсуву на управляючому елементі симистора 14 при включенні виконавчого механізму клапану димовидалення. Симистор 14 виконує роль ключа і спричиняє безпосереднє включення реле пуску системи 17 при наявності струму навантаження або короткого замикання в випадку пожежі поблизу протипожежного обладнання на поверхах будинку. Резистор 16 призначений для зниження порогу чутливості управляючого елементу симистора 14. Опис системи димовидалення з запуском від реле струму 1. Опис системи димовидалення зображеної на (Фіг. 1) Схема має три режими роботи: А - автоматичний режим. Положення ручки універсального перемикача 18 вліво (положення А). Це робочий режим. В цьому положенні відкривання клапанів димовидалення, запуск приточновитяжних вентиляторів та вмикання звукової сигналізації може відбутися як від натискання на одну з кнопок відкривання клапана димовидалення так і від спрацювання одного або кілька сповісників. / При натисканні на кнопку ручного пуску 2,(2 ) напруга змінного струму з автоматичного вимикача 15 через блок наявності струму 9 подається на електромагніт відкривання клапану димовидален/ ня 1 (1 ). Клапан димовидалення відкривається, реле струму 14 спрацьовує і своїм з'єднуючим контактом 16 включає реле пуску вентиляторів 17, яке своїми з'єднувальними контактами 19 підхвачується. З шафи управління вентиляторами подається імпульс по з'єднувальному проводу 20 на 7 електромагніт 21 для відкриття клапану вентилятора підпору. При появі напруги на обмотці електромагніту 1, напруга подається на сигнальне реле 22 через його нормально - закриті контакти 23, а нормально відкритими контактами 24 реле підхвачується і звуковий сигналізатор 25 працює в місці натискання кнопки до скиду системи з кнопки 26, повного скиду з кнопки 27 або скиду контактами реле блока зв'язку 28 з пульту диспетчера. Кнопка 26 призначена для скиду при проведенні пусконалагоджувальних робіт. Кнопка 29 призначена для відкривання клапану вентилятора підпора. При натисканні на кнопку 29 ми можемо провести випробування запуску системи від струму навантаження при відкриванні клапану вентилятора підпори. Кнопка 30 - призначена для опробування запуску системи, безпосередньо включаючи реле пуску 17. Схема автоматичного пуску живиться через окремий автоматичний вимикач 31. На схему контролю сповісників з випрямляча 8 через допоміжний автоматичний вимикач 32 подається напруга постійного струму 24В. В випадку запуску системи від пожежних сповісників 3, 4, реле 6 відповідної тиристорнорелейної пари, своїми з'єднуючими контактами 33, / 33 подає напругу через роз'єднуючі контакти кін/ цевих вимикачів 34, 34 на обмотки електромагнітів / 1, 1 для відкриття клапанів димовидалення даного поверху, а контактами 35 включає реле контролю променів 36, яке своїми з'єднуючими контактами 37 та 38 включає реле пуску системи 17 та реле часу 39. Реле пуску системи 17 і реле часу 39 своїми з'єднуючими контактами 19 і 40 підхвачуються, а через 3 секунди реле часу 39 своїм роз'єднуючим контактом 41 знеструмить схему автоматичного пуску. Реле контролю сповісників 6 роз'єднає / своїми контактами 33, 33 коло вмикання електро/ магнітів 1, 1 схемою контролю сповісників, попереджаючи можливість загорання обмотки електромагніту в випадку пошкодження клапану димовидалення і збереже обмотку електромагніту від згорання. Скидання включеної системи робиться натисканням на кнопку 27 "СКИД" або з пульту диспетчера контактами 28, - при цьому включається реле 42 і своїми роз'єднуючим контактом 43 скидає реле пуску системи 17, а контактами 44 - тиристорно-релейну схему контролю пожежних сповісників. Внаслідок цього зупиняються приточно-витяжні вентилятори і відключається звукова сигналізація. Після скиду з диспетчерського пульту контактами блока зв'язку 28 або безпосередньо кнопкою 27 "СКИД", система димовидалення з запуском від кнопок ручного пуску переходить в очікувальний режим і знову буде знаходитися в робочому стані, не потребуючи прямої людської участі для проведення налагоджувальних робіт по обновленню роботи системи. Б) Режим опробування клапанів. Ручка універсального перемикача 18 знаходиться в нейтральному положенні. В цьому режимі зручно провіряти відкривання клапанів димовидалення. Контакти підхвату 38 та 19 реле 37 і 17 відключені перемикачем 18 і не потрібна людська участь для натис 66864 8 кання на кнопку скидання 27 при кожному опробуванні В) Режим контролю положення клапанів димовидалення і перевірки функціонування тиристорно-релейних пар. Ручка універсального перемикача 18 знаходиться в правому положенні. Реле 45 своїми контактами 46 розриває коло вмикання виконавчих механізмів клапанів димовидалення, що дозволяє проводити перевірку тиристорно-релейних пар тумблерами (кнопками) 47 без відкривання клапанів димовидалення. Стан придатності тиристорнорелейної пари підтверджується загоранням сигнальної лампи 48 (Система готова до роботи). Заго7 рання сигнальних ламп 49,49 підтверджує знаходження клапану в закритому положенні загорання сигнальної лампи 50 сигналізує відключення схеми автоматичного запуску системи внаслідок обриву одного із пожежних сповісників. 2. Опис системи димовидалення від релейного блока наявності струму та з світлодіодною індикацією положення клапанів (Фіг. 2) Схема також має три режими роботи: Режим А і режим Б повністю співпадають з описаним по зображенню (Фіг. 1) п.1. Режим В - режим контролю положення клапанів димовидалення та перевірки функціонування тиристорно-релейних пар. Ручка універсального перемикача 18 знаходиться в правому положенні. Схема зі світлодіодною індикацією положення клапанів відрізняється тим, що замість сигнальних ламп з номінальною напругою живлення 220В для індикації положення клапанів димовидалення на поверхах будинку було використано низьковольтні світлодіоди 49. Для цього була введена в трансформаторі 7 допоміжна обмотка 51 з напругою 3В, як реле 45 використано реле часу. В колі індикації положення поверхових клапанів димовидалення введені з'єднані послідовно з'єднуючі контакти реле часу 45: контакти 52 з видержкою часу призначені для збереження світлодіодів від пробою при переведенні перемикача 18 в положення В режим перевірки та контролю положення поверхових клапанів димовидалення, а контакти 53 без видержки часу призначені для збереження світло діодів 49 від пробою при виході з режиму перевірки положення клапанів. Діоди 54 з'єднані послідовно з світлодіодами 44 і призначені для запобігання їхнього пробою та розв'язки електричних кіл. Реле 45 також розриває коло вмикання виконавчих механізмів клапанів димовидалення, що дозволяє проводити перевірку тиристорно-релейних пар тумблерами (кнопками) 47 без відкривання клапанів димовидалення. Стан придатності тиристорно-релейної пари підтверджується загоранням сигнальної лампи 48 (Система готова до роботи). Загорання світлодіодів 49 підтверджує знаходження клапану в закритому положенні, а загорання лампи 50 сигналізує про відключення схеми автоматичного запуску внаслідок обриву пожежних сповісників. 3. Опис системи димовидалення з запуском від симисторного блока наявності струму Всі три варіанти випробувані часом експлуатації і технічно максимально зближені, тому сис 9 тема димовидалення з запуском від симисторного блока наявності струму відрізняється від описаної в п. 1 тільки використанням для запуску системи 66864 10 симисторного блока запуску, яка описана в п. 2 Принципу дії блоків запуску від наявності струму. 11 Комп’ютерна верстка А. Крижанівський 66864 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

System for smoke removal automation for dwelling houses

Автори англійською

Mischenko Viktor Ivanovych, Mischenko Ivan Viktorovych

Назва патенту російською

Система автоматизации дымоудаления для жилых домов

Автори російською

Мищенко Виктор Иванович, Мищенко Иван Викторович

МПК / Мітки

МПК: H04Q 3/00, G05B 17/00, H03K 17/296

Мітки: автоматизації, будинків, житлових, система, димовидалення
