Пневмопатрон для затиску фільтрів

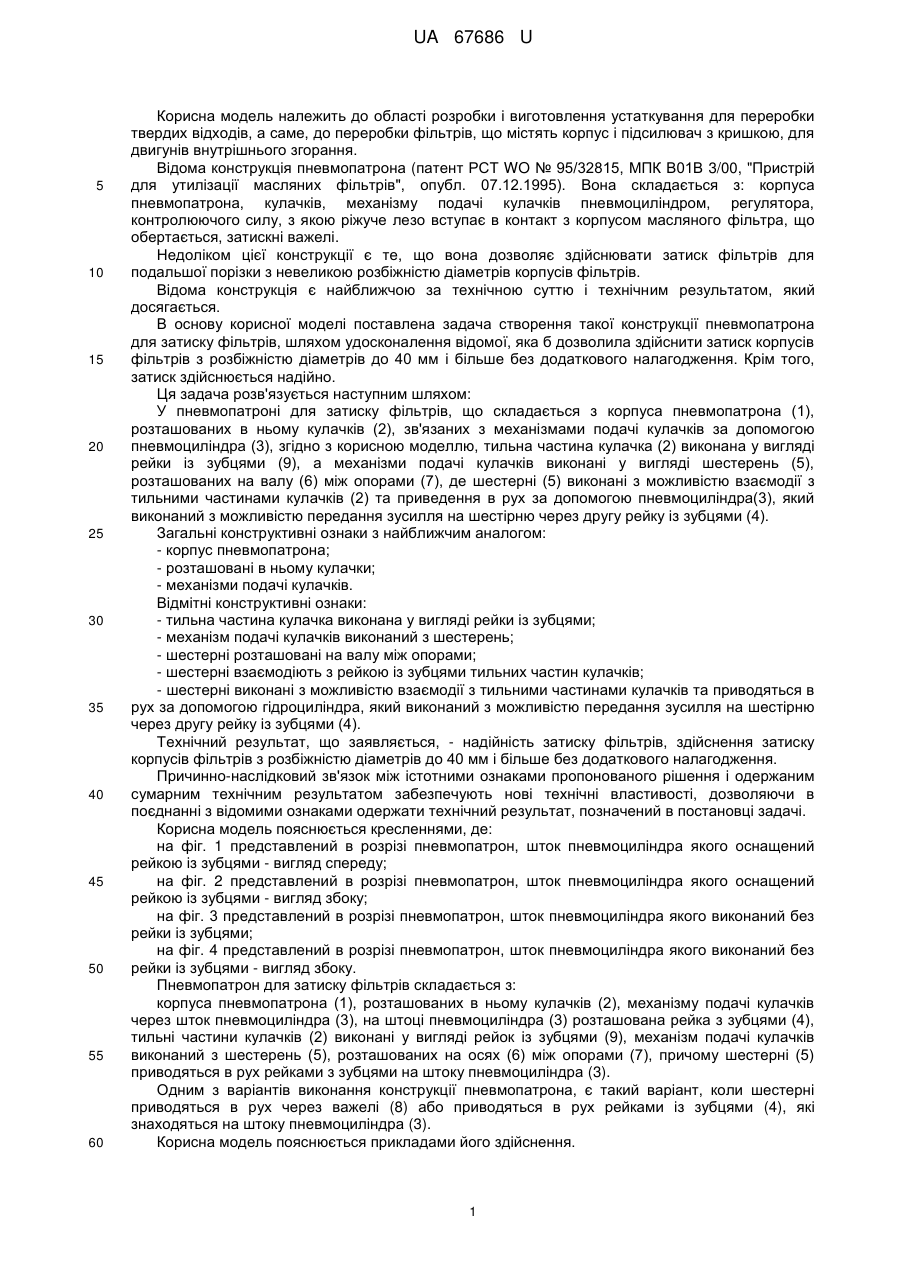

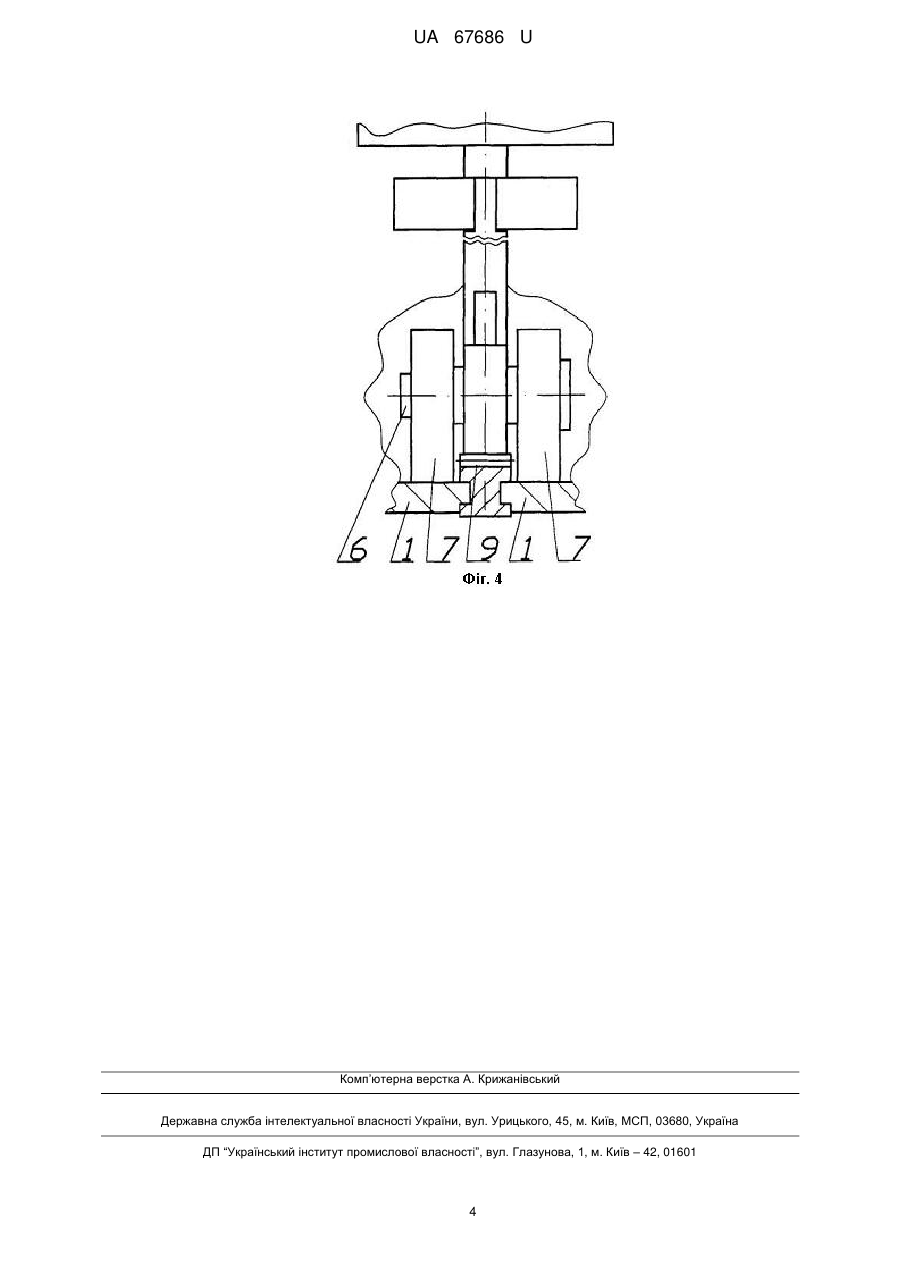

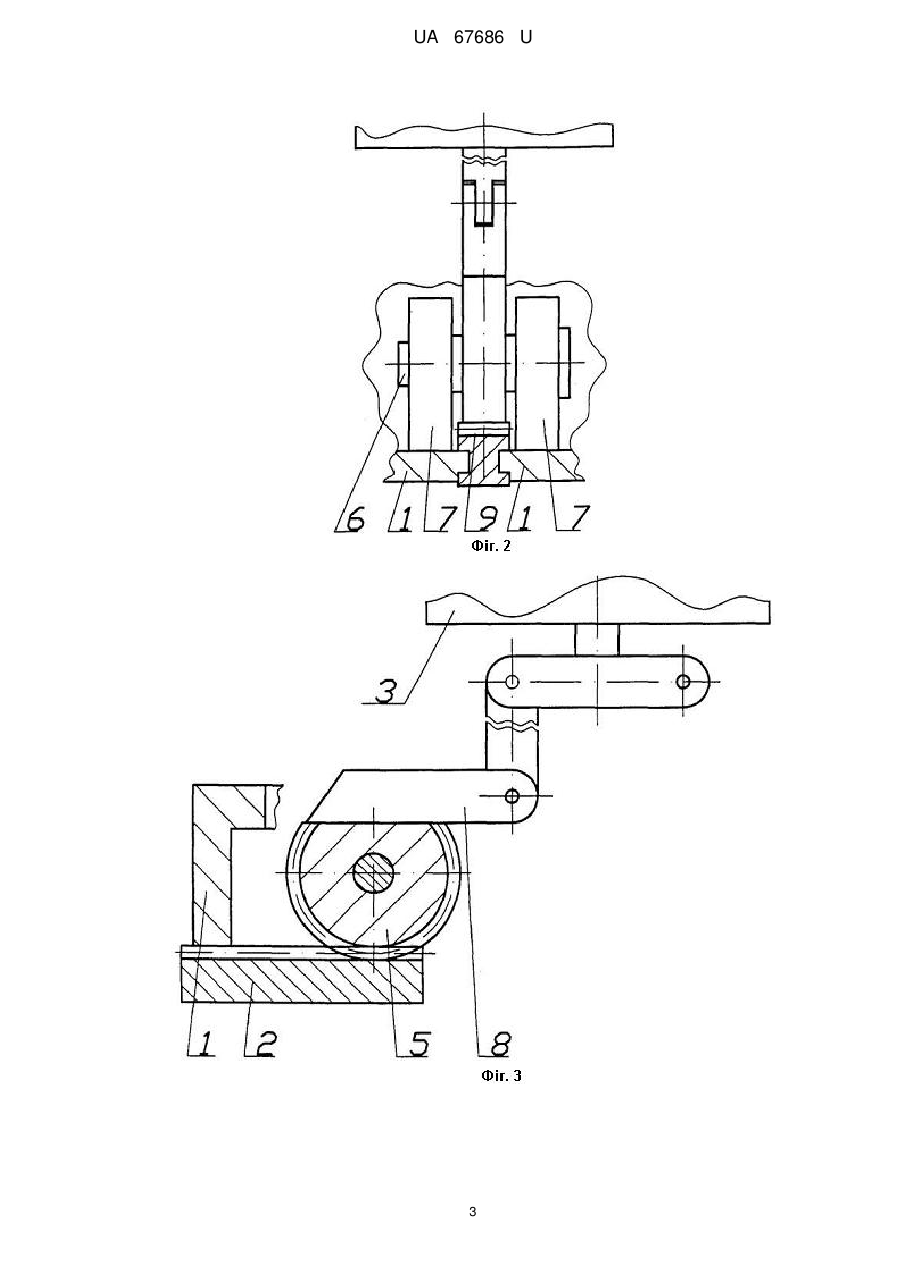

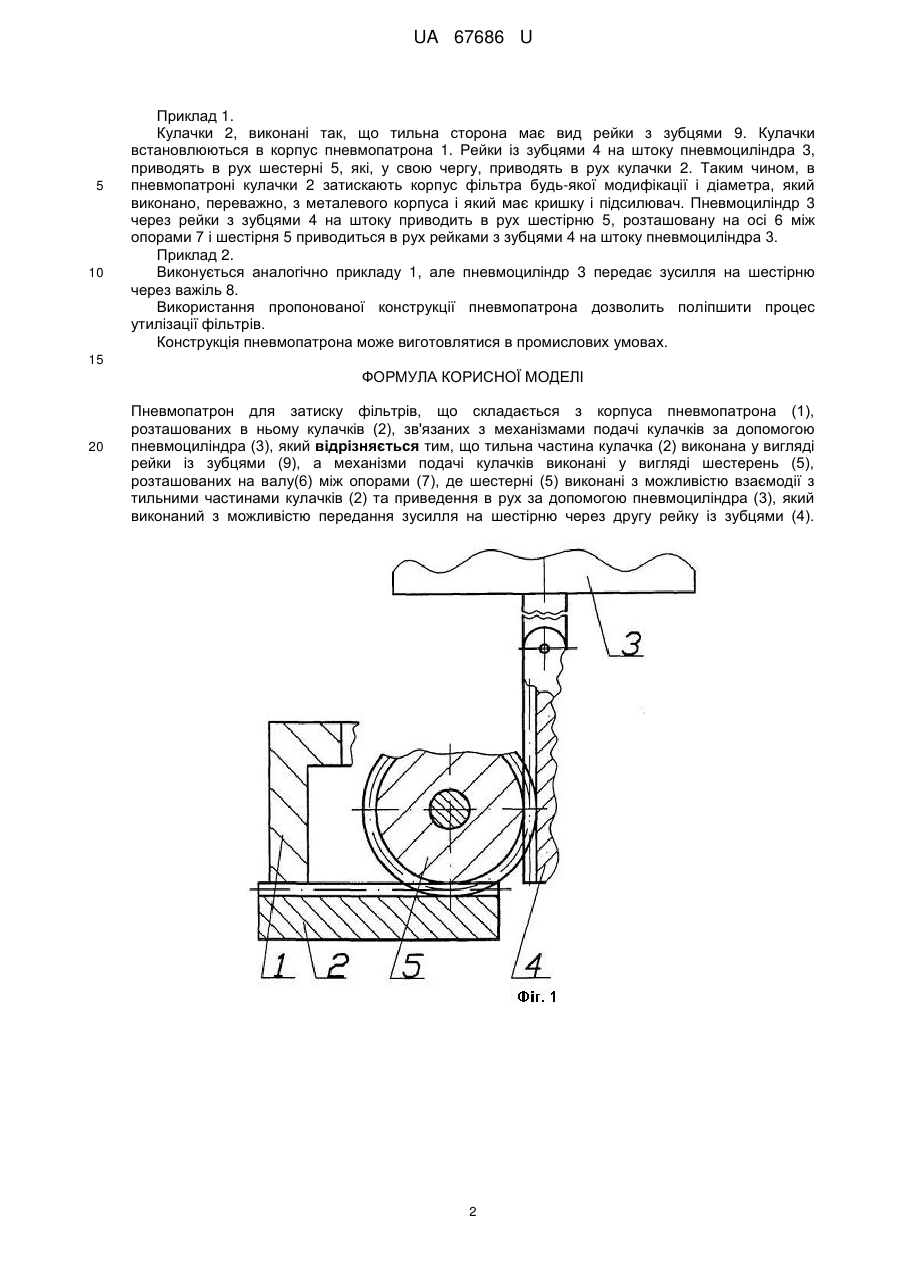

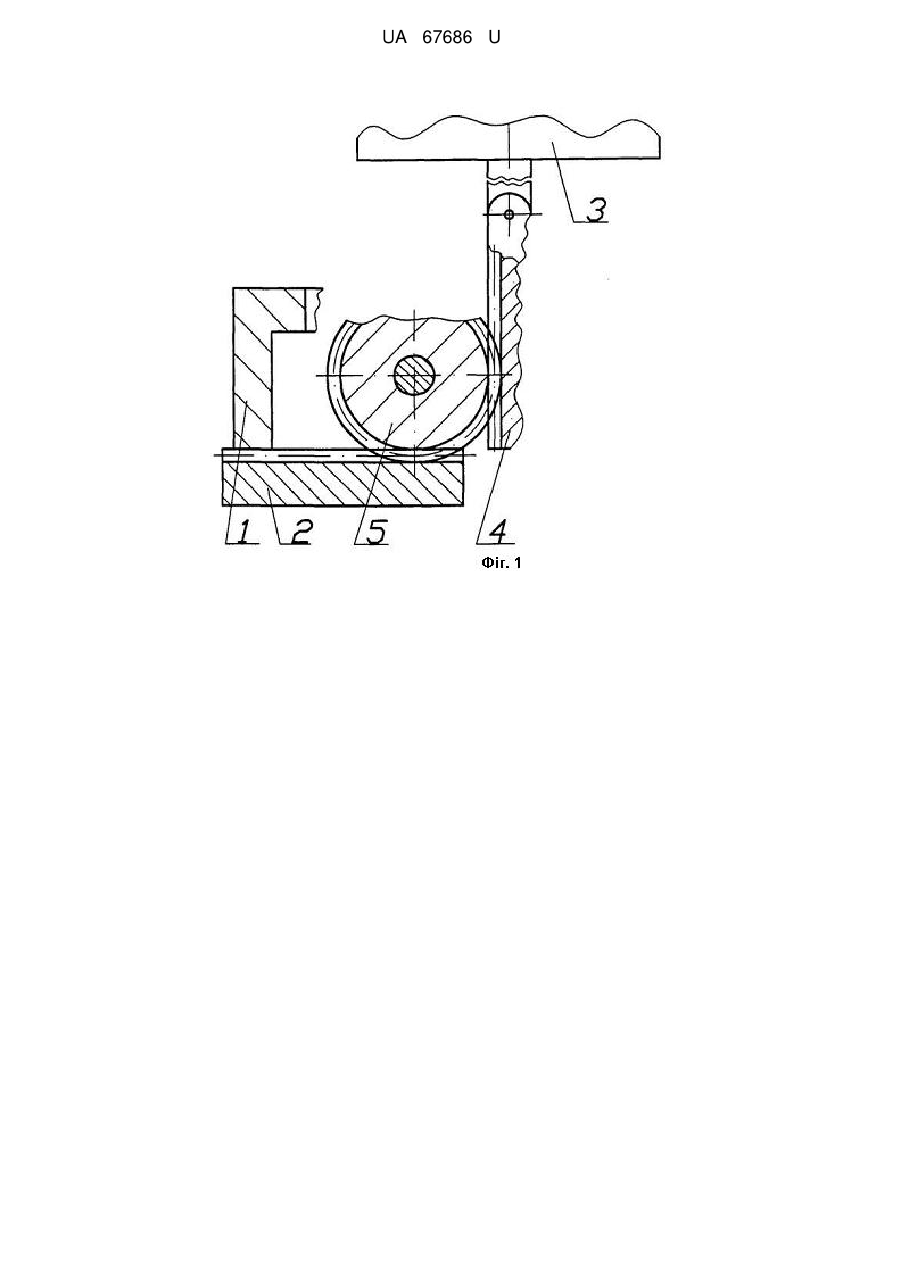

Реферат: Пневмопатрон для затиску фільтрів складається з корпуса пневмопатрона, кулачків, зв'язаних з механізмами подачі кулачків за допомогою пневмоциліндра. Тильна частина кулачка виконана у вигляді рейки із зубцями. Механізми подачі кулачків виконані у вигляді шестерень. Пневмоциліндр виконаний з можливістю передання зусилля на шестірню через другу рейку із зубцями. UA 67686 U (12) UA 67686 U UA 67686 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області розробки і виготовлення устаткування для переробки твердих відходів, а саме, до переробки фільтрів, що містять корпус і підсилювач з кришкою, для двигунів внутрішнього згорання. Відома конструкція пневмопатрона (патент РСТ WO № 95/32815, МПК В01В 3/00, "Пристрій для утилізації масляних фільтрів", опубл. 07.12.1995). Вона складається з: корпуса пневмопатрона, кулачків, механізму подачі кулачків пневмоциліндром, регулятора, контролюючого силу, з якою ріжуче лезо вступає в контакт з корпусом масляного фільтра, що обертається, затискні важелі. Недоліком цієї конструкції є те, що вона дозволяє здійснювати затиск фільтрів для подальшої порізки з невеликою розбіжністю діаметрів корпусів фільтрів. Відома конструкція є найближчою за технічною суттю і технічним результатом, який досягається. В основу корисної моделі поставлена задача створення такої конструкції пневмопатрона для затиску фільтрів, шляхом удосконалення відомої, яка б дозволила здійснити затиск корпусів фільтрів з розбіжністю діаметрів до 40 мм і більше без додаткового налагодження. Крім того, затиск здійснюється надійно. Ця задача розв'язується наступним шляхом: У пневмопатроні для затиску фільтрів, що складається з корпуса пневмопатрона (1), розташованих в ньому кулачків (2), зв'язаних з механізмами подачі кулачків за допомогою пневмоциліндра (3), згідно з корисною моделлю, тильна частина кулачка (2) виконана у вигляді рейки із зубцями (9), а механізми подачі кулачків виконані у вигляді шестерень (5), розташованих на валу (6) між опорами (7), де шестерні (5) виконані з можливістю взаємодії з тильними частинами кулачків (2) та приведення в рух за допомогою пневмоциліндра(3), який виконаний з можливістю передання зусилля на шестірню через другу рейку із зубцями (4). Загальні конструктивні ознаки з найближчим аналогом: - корпус пневмопатрона; - розташовані в ньому кулачки; - механізми подачі кулачків. Відмітні конструктивні ознаки: - тильна частина кулачка виконана у вигляді рейки із зубцями; - механізм подачі кулачків виконаний з шестерень; - шестерні розташовані на валу між опорами; - шестерні взаємодіють з рейкою із зубцями тильних частин кулачків; - шестерні виконані з можливістю взаємодії з тильними частинами кулачків та приводяться в рух за допомогою гідроциліндра, який виконаний з можливістю передання зусилля на шестірню через другу рейку із зубцями (4). Технічний результат, що заявляється, - надійність затиску фільтрів, здійснення затиску корпусів фільтрів з розбіжністю діаметрів до 40 мм і більше без додаткового налагодження. Причинно-наслідковий зв'язок між істотними ознаками пропонованого рішення і одержаним сумарним технічним результатом забезпечують нові технічні властивості, дозволяючи в поєднанні з відомими ознаками одержати технічний результат, позначений в постановці задачі. Корисна модель пояснюється кресленнями, де: на фіг. 1 представлений в розрізі пневмопатрон, шток пневмоциліндра якого оснащений рейкою із зубцями - вигляд спереду; на фіг. 2 представлений в розрізі пневмопатрон, шток пневмоциліндра якого оснащений рейкою із зубцями - вигляд збоку; на фіг. 3 представлений в розрізі пневмопатрон, шток пневмоциліндра якого виконаний без рейки із зубцями; на фіг. 4 представлений в розрізі пневмопатрон, шток пневмоциліндра якого виконаний без рейки із зубцями - вигляд збоку. Пневмопатрон для затиску фільтрів складається з: корпуса пневмопатрона (1), розташованих в ньому кулачків (2), механізму подачі кулачків через шток пневмоциліндра (3), на штоці пневмоциліндра (3) розташована рейка з зубцями (4), тильні частини кулачків (2) виконані у вигляді рейок із зубцями (9), механізм подачі кулачків виконаний з шестерень (5), розташованих на осях (6) між опорами (7), причому шестерні (5) приводяться в рух рейками з зубцями на штоку пневмоциліндра (3). Одним з варіантів виконання конструкції пневмопатрона, є такий варіант, коли шестерні приводяться в рух через важелі (8) або приводяться в рух рейками із зубцями (4), які знаходяться на штоку пневмоциліндра (3). Корисна модель пояснюється прикладами його здійснення. 1 UA 67686 U 5 10 Приклад 1. Кулачки 2, виконані так, що тильна сторона має вид рейки з зубцями 9. Кулачки встановлюються в корпус пневмопатрона 1. Рейки із зубцями 4 на штоку пневмоциліндра 3, приводять в рух шестерні 5, які, у свою чергу, приводять в рух кулачки 2. Таким чином, в пневмопатроні кулачки 2 затискають корпус фільтра будь-якої модифікації і діаметра, який виконано, переважно, з металевого корпуса і який має кришку і підсилювач. Пневмоциліндр 3 через рейки з зубцями 4 на штоку приводить в рух шестірню 5, розташовану на осі 6 між опорами 7 і шестірня 5 приводиться в рух рейками з зубцями 4 на штоку пневмоциліндра 3. Приклад 2. Виконується аналогічно прикладу 1, але пневмоциліндр 3 передає зусилля на шестірню через важіль 8. Використання пропонованої конструкції пневмопатрона дозволить поліпшити процес утилізації фільтрів. Конструкція пневмопатрона може виготовлятися в промислових умовах. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пневмопатрон для затиску фільтрів, що складається з корпуса пневмопатрона (1), розташованих в ньому кулачків (2), зв'язаних з механізмами подачі кулачків за допомогою пневмоциліндра (3), який відрізняється тим, що тильна частина кулачка (2) виконана у вигляді рейки із зубцями (9), а механізми подачі кулачків виконані у вигляді шестерень (5), розташованих на валу(6) між опорами (7), де шестерні (5) виконані з можливістю взаємодії з тильними частинами кулачків (2) та приведення в рух за допомогою пневмоциліндра (3), який виконаний з можливістю передання зусилля на шестірню через другу рейку із зубцями (4). 2 UA 67686 U 3 UA 67686 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
