Пневмопатрон

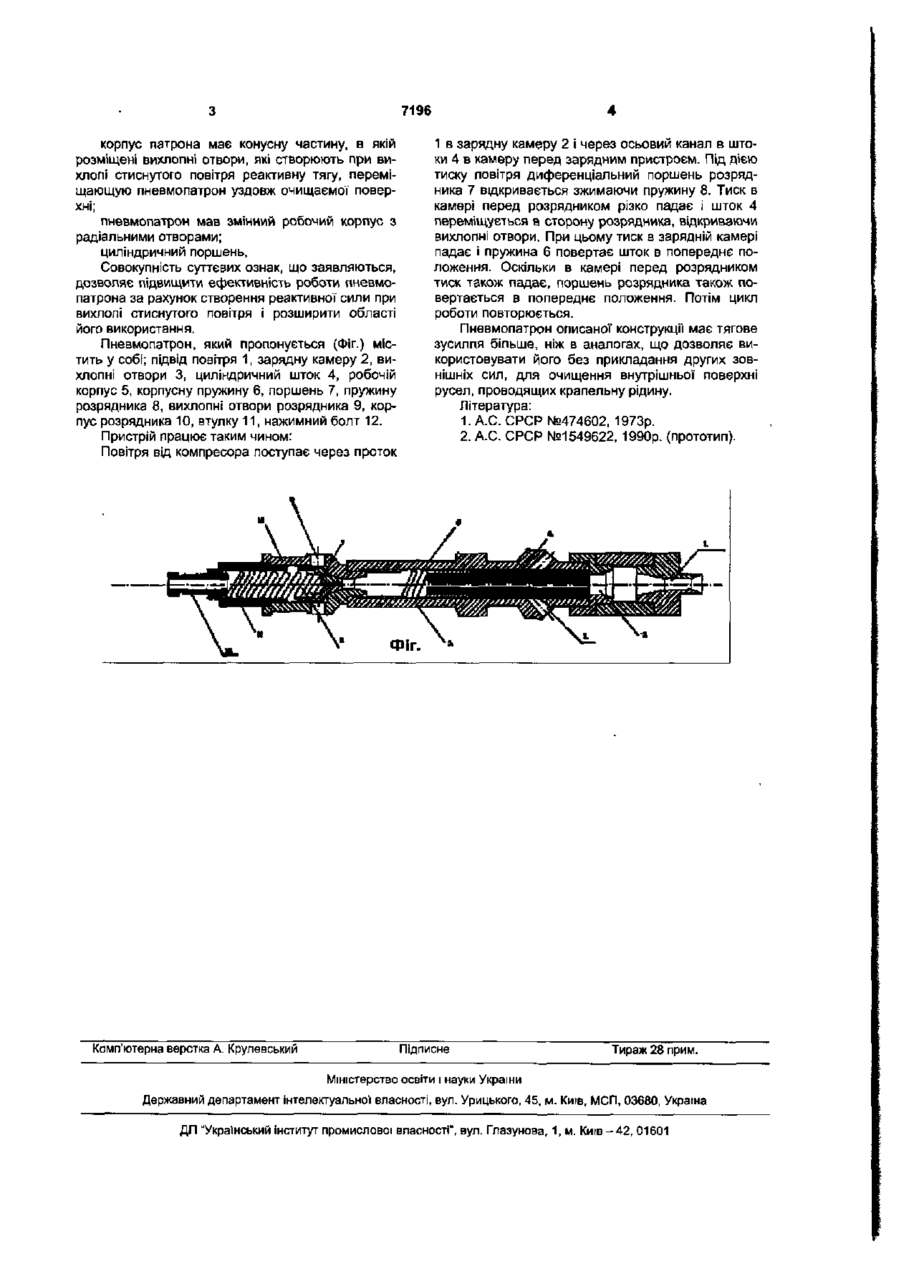

1. Пневмопатрон, що включає зарядну демпферну камери, диференціальний поршень роз рядник, який відрізняється тим, що робочий корпус патрона має конусну частину, в якій розміщені вихлопні отвори, які створюють при вихлопі стиснутого повітря реактивну тягу, яка переміщає пневмопатрон уздовж очищуваної' поверхні. 2. Пневмопатрон за п. 1, який відрізняється тим, що він має змінний робочий корпус з радіальними отворами і циліндричний поршень. Корисна модель відноситься до галузі водопостачання і відведення, а конкретно для очищення внутрішньої поверхні русел, проводящих крапельну рідину. Відомі пневмопатрони, які мають розрядник, ступінчатий поршень зі штоком, додаткову та нагнітальну камери, поршень зі сторони додаткової камери має кільцеву проточку і розміщеним в кільцевій проточці засобом демпфірування, яке виконано у вигляді втулки [1, 2]. Недоліком цих пневмопатронів є відсутність автономності переміщення уздовж очищаємої поверхні, внаслідок чого його необхідно протягувати з допомогою троса І лебідки, а також мають недостатню для подолання різного роду перешкод реактивну тягу. Задача корисної моделі - підвищення ефективності роботи пристрою за рахунок створення реактивної сили при вихлопі стиснутого повітря, яке приводить у рух пневмопатрон без докладання других зовнішніх сил. Поставлена задача досягається шляхом конструкції' робочого корпуса пневмопатрона, який має конусну частину, яка має вихлопні отвори, розташовані під 45° до горизонту. При цьому відповідно з рівнянням імпульсів, тягове зусилля, яке діє на пневмопатрон, буде: F = PQ(v 2 -v 1 ); Де F - тягове зусилля; р - плотность повітря при тиску його перед вихлопними отворами; v2 - швидкість виходу повітря, через вихлопні отвори, виконані у формі сопел Лаваля; Vi - начальна швидкість, рівна нулю; , Нехай тиск повітря перед вихлопним отвором р=25Мпа. Тоді плотность повітря: Р 25 10 6 - 302,46кг / м 3 ; RT 287-288 Швидкість виходу при прийнятому вище тиску буде: Р= — Г" =719м/с; Тягове зусилля: F=pQv2=302.46x0.001x719xcos45°=153H, Пневмопатрон при середній масі 14кг получе прискорення. m 14 При частоті вихлопів l/с часу вихлопа 0,008с пневмопатрон переміститься уздовж очищаємо! поверхні на. L=10.9X0.008X60=5.232M/MHH; При очищені водяних скважин, при яких пневмопатрон переміщається під дією власної ваги робочий корпус патрона може бути замінений на корпус з радіальними отворами, для чого передбачені швидкороз'ємні з'єднання всіх деталей пневмопатрона. У конструкції пневмопатрона передбачені такі відмінності: 7196 корпус патрона має конусну частину, в якій розміщені вихлопні отвори, які створюють при вихлопі стиснутого повітря реактивну тягу, переміщающую пневмопатрон уздовж очищаємої поверхні; пневмопатрон мав змінний робочий корпус з радіальними отворами; циліндричний поршень, Совокупність суттєвих ознак, що заявляються, дозволяє підвищити ефективність роботи пневмопатрона за рахунок створення реактивної сили при вихлопі стиснутого повітря і розширити області його використання. Пневмопатрон, який пропонується (Фіг.) містить у собі; підвід повітря 1, зарядну камеру 2, вихлопні отвори 3, циліндричний шток 4, робочій корпус 5, корпусну пружину 6, поршень 7, пружину розрядника 8, вихлопні отвори розрядника 9, корпус розрядника 10, втулку 11, нажимний болт 12. Пристрій працює таким чином: Повітря від компресора поступає через проток Комп'ютерна верстка А. Крулевський 1 в зарядну камеру 2 і через осьовий канал в штоки 4 в камеру перед зарядним пристроєм. Під дією тиску повітря диференціальний поршень розрядника 7 відкривається зжимаючи пружину 8. Тиск в камері перед розрядником різко падає і шток 4 переміщується в сторону розрядника, відкриваючи вихлопні отвори. При цьому тиск в зарядній камері падає І пружина 6 повертає шток в попереднє положення. Оскільки в камері перед розрядником тиск також падає, поршень розрядника також повертається в попереднє положення. Потім цикл роботи повторюється. Пневмопатрон описаної конструкції має тягове зусилпя більше, ніж в аналогах, що дозволяє використовувати його без прикладання других зовнішніх сил, для очищення внутрішньої поверхні русел, проводящих крапельну рідину. Література: 1. А.С. СРСР №474602, 1973р. 2. А.С. СРСР №1549622, 1990р. (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
