Багатомісна упаковка для харчових продуктів

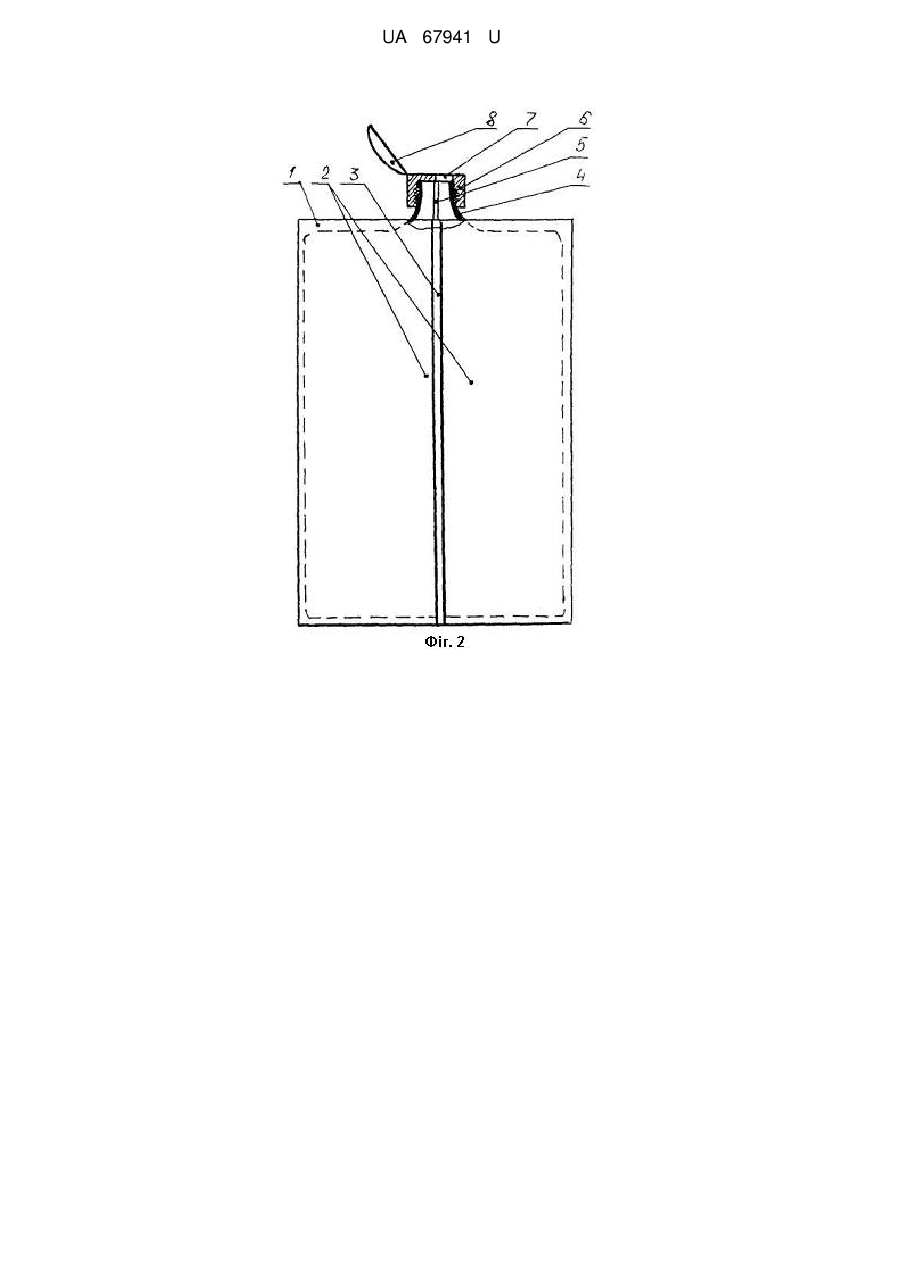

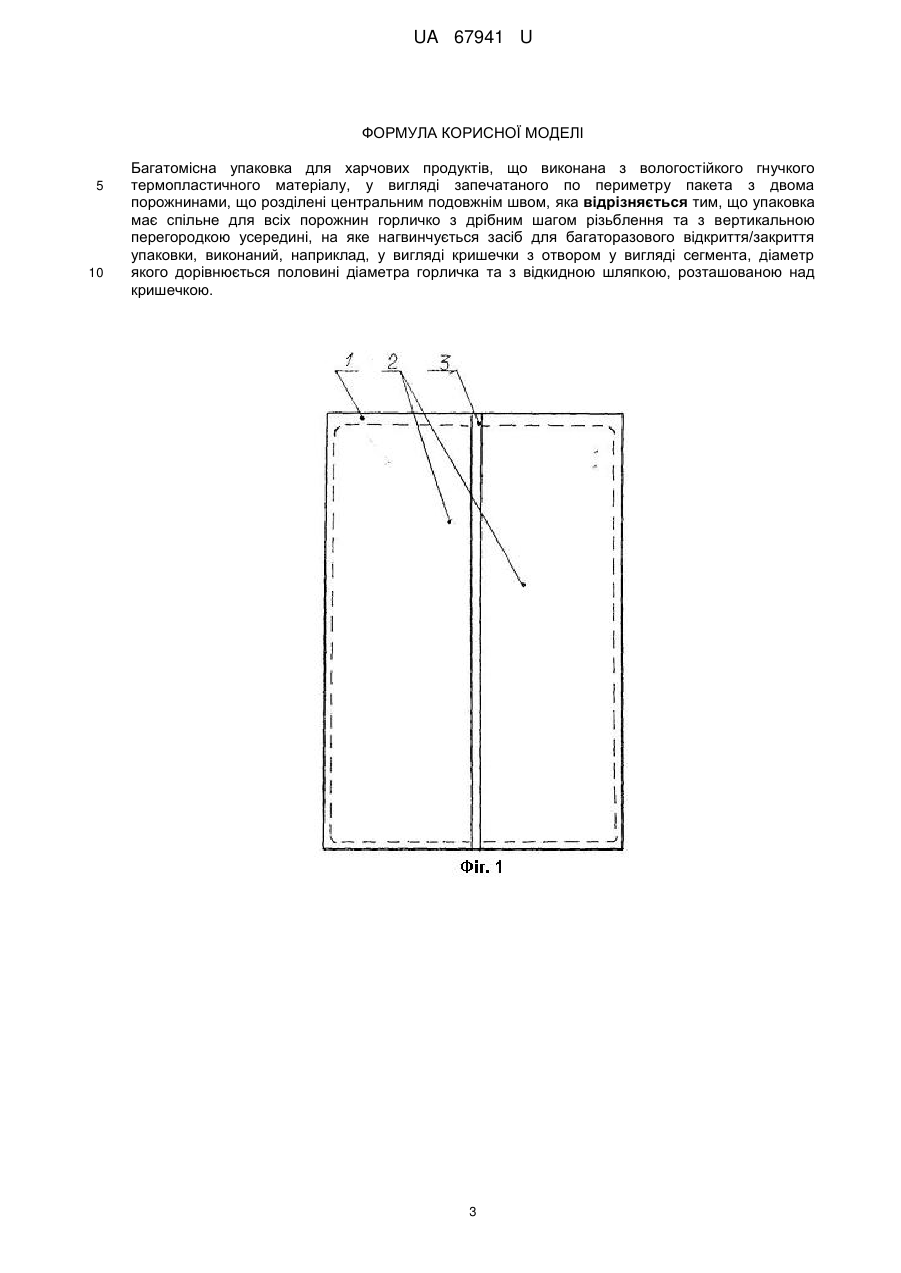

Реферат: Багатомісна упаковка для харчових продуктів виконана з вологостійкого гнучкого термопластичного матеріалу, у вигляді запечатаного по периметру пакета з двома порожнинами, що розділені центральним подовжнім швом. Упаковка має спільне для всіх порожнин горличко з дрібним шагом різьблення та з вертикальною перегородкою усередині, на яке нагвинчується засіб для багаторазового відкриття/закриття упаковки, виконаний, наприклад, у вигляді кришечки з отвором у вигляді сегмента, діаметр якого дорівнюється половині діаметра горличка та з відкидною шляпкою, розташованою над кришечкою. UA 67941 U (54) БАГАТОМІСНА УПАКОВКА ДЛЯ ХАРЧОВИХ ПРОДУКТІВ UA 67941 U UA 67941 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пакувально-споживчої тари і може бути використана при виготовленні багатомісної упаковки для декількох різних продуктів в харчовій, хімічній та інших галузях промисловості. Відома упаковка для харчових продуктів, що виконана у вигляді запечатаного по периметру пакета з однією порожниною [див. пат. України № 378 з класу В65В25/02, опублікований у 1999 році]. Основним недоліком відомої упаковки є те, що вона є однопорожнинною, а тому в принципі не може вміщувати та сумісно зберігати більше одного харчового продукту з різними харчовими властивостями без їх змішування між собою, тобто конструкція пакетику негативно впливатиме на їх якість та смакові властивості. Це придає певну незручність при користуванні цією упаковкою, якщо потрібно скористатися одночасно різними харчовими продуктами: в такому випадку користувач вимушений використовувати декілька упаковок з потрібними йому харчовими продуктами. Цей недолік усунений в упаковці для супутніх харчових продуктів, що виконана у вигляді запечатаного по периметру пакета з двома порожнинами, які розмежовані розділовим елементом. Розділовий елемент виконаний у вигляді W-подібного вигину, причому всередині відповідних порожнин окремо розміщені харчові продукти [див. пат. СРСР № 1830023, з класу В65В29/00, опублікований у 1988 році]. Основним недоліком відомої упаковки є недостатня надійність W - подібного розділового елемента. Це пояснюється тим, що при необережному використанні упаковки чи з більш важкими харчовими продуктами вищезгаданий розділовий елемент може втратити свою форму, що призведе до небажаного змішування супутніх харчових продуктів. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип є багатомісна упаковка для харчових продуктів, яка виконана з вологостійкого гнучкого термопластичного матеріалу, у вигляді запечатаного по периметру пакета з двома порожнинами, які розмежовані центральним розділовим подовжнім швом [див. пат. України № 5927 з класу В65В9/00, опублікований у 2005 році]. Основним недоліком даної упаковки є незручність та одноразовість її використання, оскільки з її допомогою неможливе дозування харчових продуктів на бажання споживача. Це пояснюється тим, що при розпечатуванні однієї чи іншої, або ж разом обох порожнин, харчовий продукт треба використати повністю, в іншому випадку він просто розіллється через відкритий отвір або ж втратить свої споживчі властивості через те, що упаковку неможливо запечатати повторно після першого відкриття. В основу корисної моделі поставлена задача розширення функціональних та споживчих властивостей багатомісної упаковки, за рахунок забезпечення багаторазовості спільного чи окремого використання харчових продуктів та надійності утримання залишку продуктів після першого відкриття упаковки, шляхом оснащення сумісним для всіх порожнин, а тому, універсальним засобом відкриття/закриття упаковки. Поставлена задача вирішується тим, що відома багатомісна упаковка для харчових продуктів, яка виконана з вологостійкого гнучкого термопластичного матеріалу, у вигляді запечатаного по периметру пакета з двома порожнинами, які розмежовані центральним розділовим подовжнім швом, згідно пропозиції, упаковка має спільне для всіх порожнин горличко з дрібним шагом різьблення та з вертикальною перегородкою усередині, на яке нагвинчується засіб для багаторазового відкриття/закриття упаковки, виконаний, наприклад, у вигляді кришечки з отвором у вигляді сегмента, діаметр якого дорівнюється половині діаметра горличка та з відкидною шляпкою, розташованою над кришечкою. Завдяки наділенню упаковки загальним для обох порожнин засобом для відкриття/закриття, з'являється можливість багаторазового окремого чи спільного використання, дозування харчового продукту та його надійного зберігання у будь-якому положенні упаковки. Завдяки виконанню горличка з перегородкою всередині, становиться можливим вичавлювати на поверхню харчові продукти з відповідних порожнин окремо, без їх змішування між собою. Завдяки виконанню отвору в кришечці у вигляді сегмента на половину діаметра горличка, з'являється можливість відкривати отвір для одного чи іншого з бажаних продуктів шляхом відповідного розташування вказаного отвору над той чи іншій половині горличка від перегородки, або при розташуванні отвору поперек перегородки, використовувати обидва харчові продукти разом. Завдяки виконанню на горличку та на кришці різьблення з дрібним шагом, є можливість зміни просторової орієнтації сегментного отвору в кришці без її повного відкручування, і, в той 1 UA 67941 U 5 10 15 20 25 30 35 40 45 50 55 же ж час, якщо потрібно використати два харчових продукту разом у великій кількості, кришку можна скрутити з горличка повністю. Таким чином, вся сукупність суттєвих ознак запропонованого технічного рішення стосовно оснащення багатомісної упаковки для харчових продуктів універсальним засобом її багаторазового відкриття/закриття, дозволяє досягти визначеного технічного результату, сформульованого у постановці задачі. Подальша суть запропонованої корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - загальний вигляд відомої упаковки для харчових продуктів з двома порожнинами (прототип); фіг. 2 - вигляд збоку на запропоновану багатомісну упаковку для харчових продуктів з двома порожнинами, яка має спільне горличко з перегородкою та засіб для багаторазового її відкриття/закриття; фіг. 3 - приклад розташування сегментного отвору у кришці для використання першого харчового продукту з одній порожнини; фіг. 4 приклад розташування сегментного отвору у кришці для використання другого харчового продукту з іншої порожнини; фіг. 5 - приклад розташування сегментного отвору у кришці для використання обох харчових продуктів разом. Запропонована багатомісна упаковка для харчових продуктів (див. фіг. 2) виконана з вологостійкого гнучкого термопластичного матеріалу, у вигляді запечатаного по периметру пакета 1 з двома порожнинами 2, що розділені центральним подовжнім швом 3. Упаковка має загальне для всіх порожнин 2 горличко 4 з вертикальною перегородкою 5 всередині та з дрібним різьбленням на поверхні, на яке нагвинчується засіб для відкриття/закриття, виконаний у вигляді кришечки 6. У кришці 6 виконаний сегментний отвір 7, діаметр сегмента якого дорівнюється діаметру отвору у горличку 4, а також кришечка 6 зверху наділена відкидною шляпкою 8 для закриття сегментного отвору 7 в період зберігання харчових продуктів. Подальша суть корисної моделі пояснюється разом з принципом використання запропонованої багатомісної упаковки. Для того щоб скористатися одним з бажаним харчових продуктів, що знаходиться у багатомісній упаковці, відчиняють відкидну шляпку 8 та повертають кришечку 6 по різьбі у той чи інший бік, до повного співпадання сегментного отвору 7 в кришці 6 з відповідним напівкруглим отвором у горличку 4 (другий напівкруглий отвір у горличку 4 залишається відокремлений вертикальною перегородкою 5). Далі з упаковки вичавлюють потрібну кількість харчового продукту. При розгортанні сегментного отвору 7 у протилежний бік відносно вертикальній перегородки 5, відчиняють доступ до другого харчового продукту, одночасно закриваючи доступ до першого харчового продукту. Для того щоб скористатися разом двома харчовими продуктами, повертають кришечку 6 так, щоб вертикальна перегородка 5 опинилася посередині сегментного отвору 7, тобто поперек перегородки 5, та саме так наносять харчовий продукт двома смужками у потрібній споживачу кількості. Для використання харчових продуктів разом, у великій кількості, повністю відкручують кришечку 6 з горличка 4, та вичавлюють обидва продукти з порожнин 2. Суттєва відмінність технічного рішення, що заявляється, від раніше відомих, полягає в тому, що багатомісна упаковка наділена багаторазовим засобом для її відкриття/закриття у вигляді кришечки з напівкруглим отвором та горличко, всередині якого розміщена розділова перегородка. Вказані відмінності, у сукупності, дозволяють дозовано використовувати той чи інший харчові продукти окремо, чи разом обидві продукти, через що підвищується зручність користування нею. Жодна з відомих багатомісних упаковок для харчових продуктів не може володіти вказаними відмінностями та перевагами, оскільки вони є або однопорожнинними, або багатопорожнинними, але взагалі без засобу багаторазового відкриття/закриття, що робить їх одноразовими при використанні. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести: - розширення функціональних можливостей за рахунок забезпечення багаторазовості спільного та окремого використання харчових продуктів; - надійність утримання залишку продукту за рахунок наявності засобу для відкриття/закриття. До соціальних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення споживчих можливостей; підвищення зручності користування упаковкою; розширення можливості задоволення різноманітних смакових потреб споживача. 2 UA 67941 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Багатомісна упаковка для харчових продуктів, що виконана з вологостійкого гнучкого термопластичного матеріалу, у вигляді запечатаного по периметру пакета з двома порожнинами, що розділені центральним подовжнім швом, яка відрізняється тим, що упаковка має спільне для всіх порожнин горличко з дрібним шагом різьблення та з вертикальною перегородкою усередині, на яке нагвинчується засіб для багаторазового відкриття/закриття упаковки, виконаний, наприклад, у вигляді кришечки з отвором у вигляді сегмента, діаметр якого дорівнюється половині діаметра горличка та з відкидною шляпкою, розташованою над кришечкою. 3 UA 67941 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
