Розчепірений тромбоуловлювач

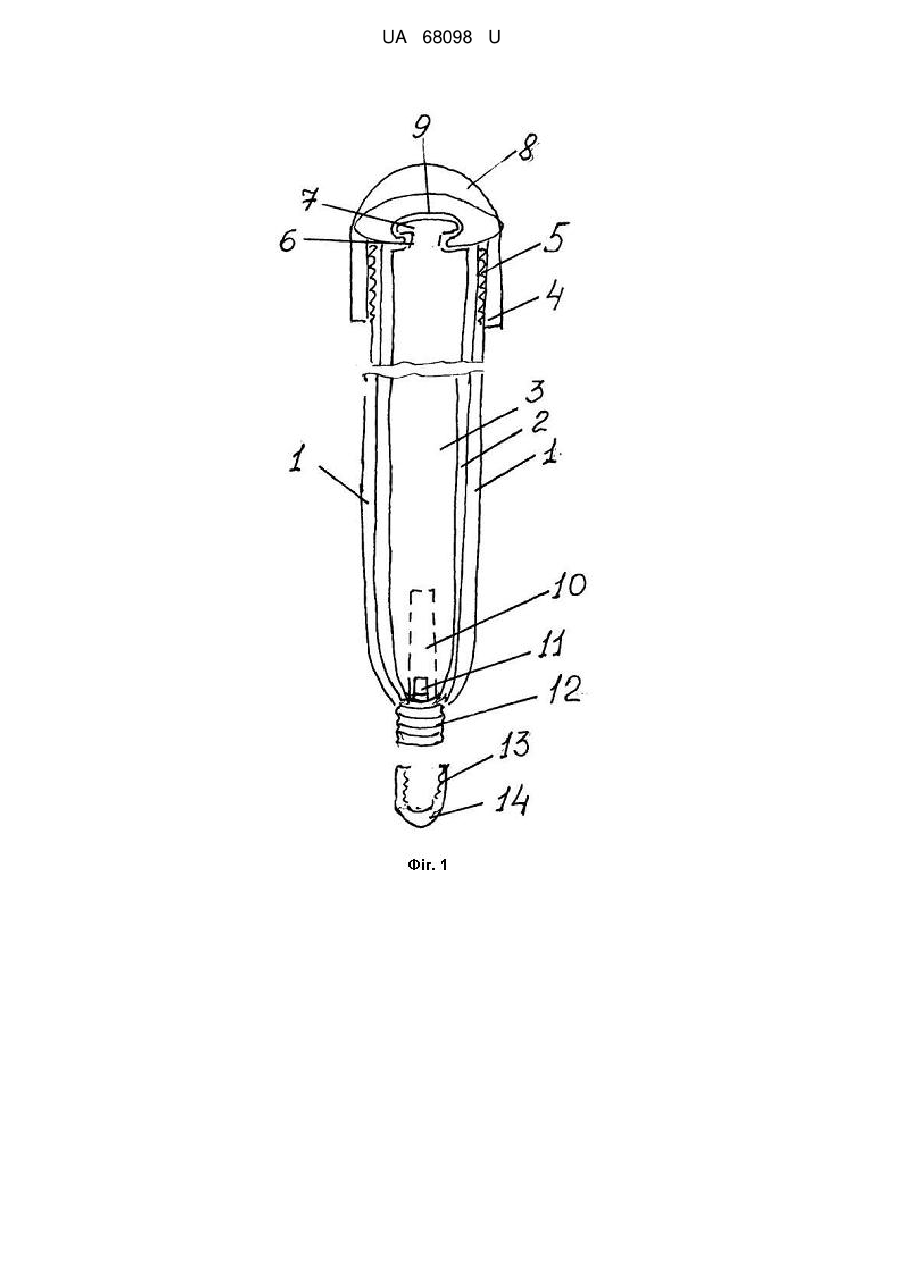

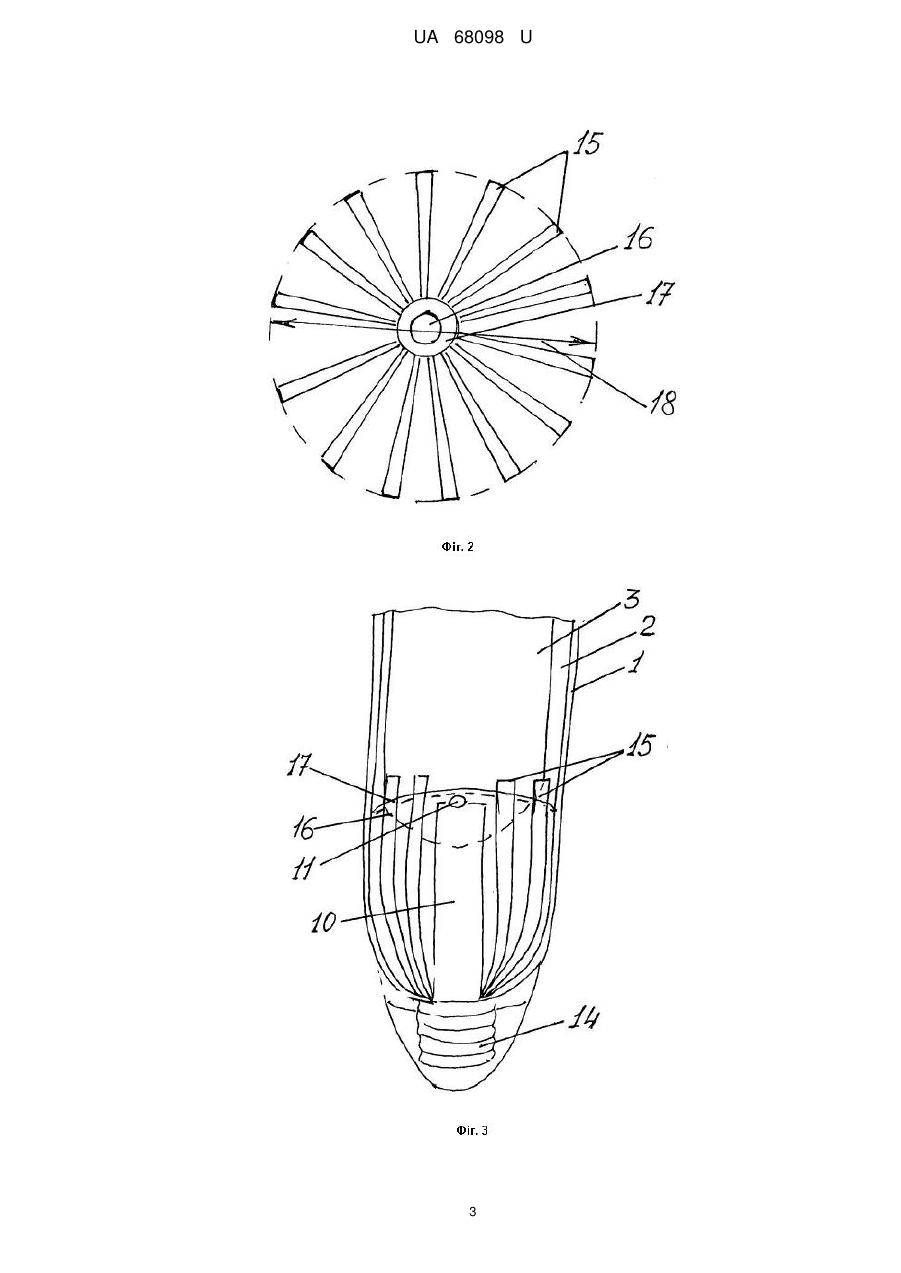

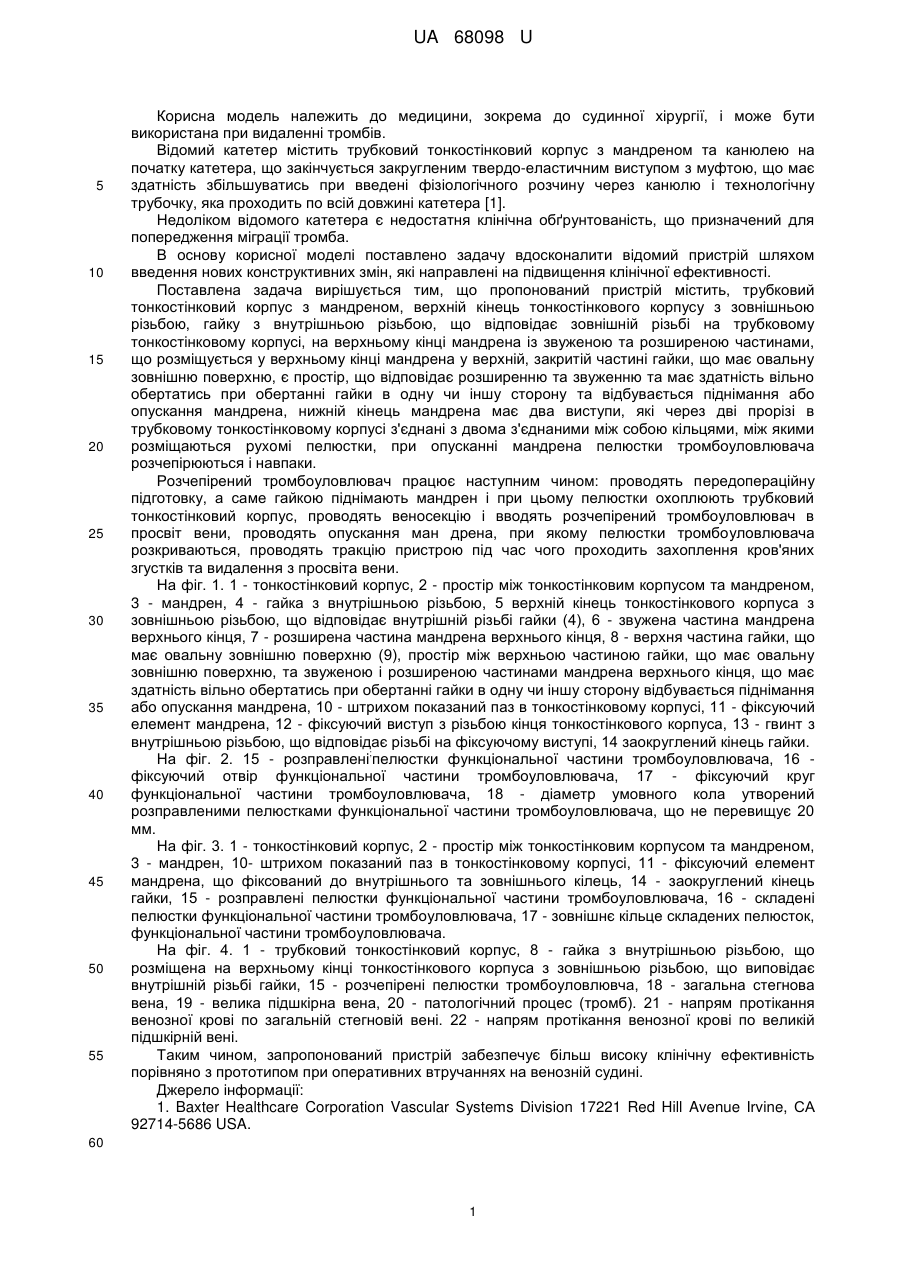

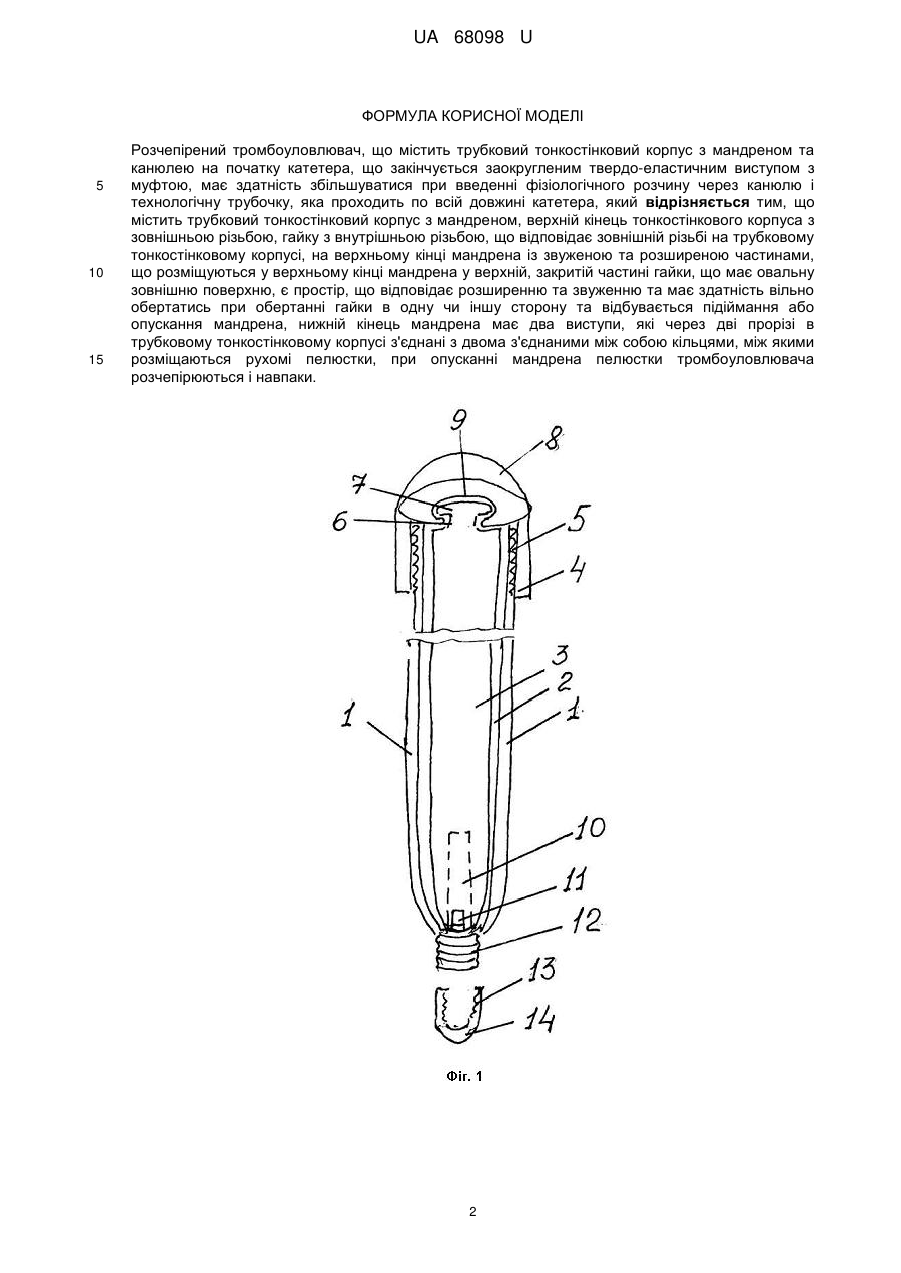

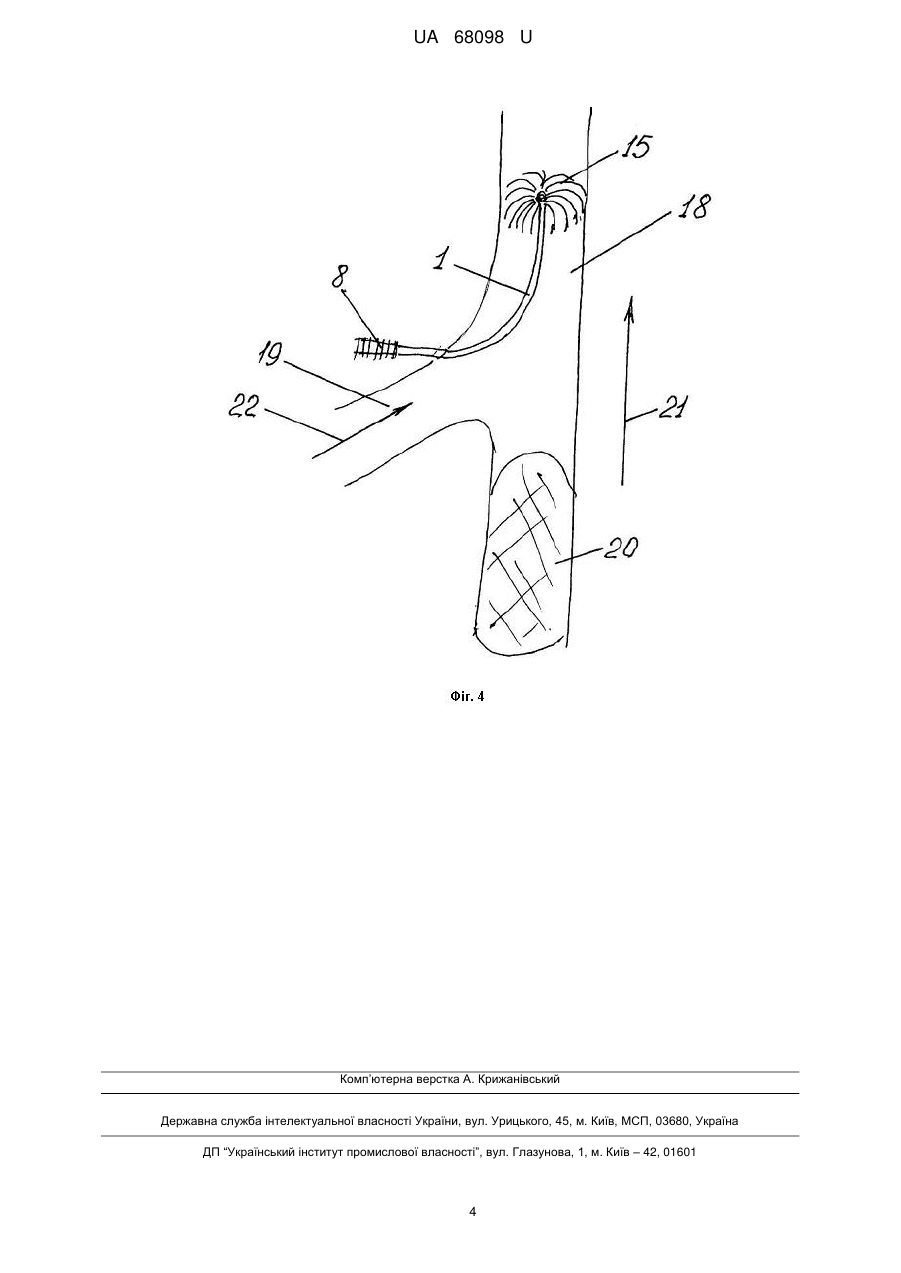

Реферат: Розчепірений тромбоуловлювач містить трубковий тонкостінковий корпус з мандреном та канюлею на початку катетера, що закінчується заокругленим твердо-еластичним виступом з муфтою, має здатність збільшуватися при введені фізіологічного розчину через канюлю і технологічну трубочку, яка проходить по всій довжині катетера, який містить, трубковий тонкостінковий корпус з мандреном, верхній кінець тонкостінкового корпуса з зовнішньою різьбою, гайку з внутрішньою різьбою, що відповідає зовнішній різьбі на трубковому тонкостінковому корпусі, на верхньому кінці мандрена із звуженою та розширеною частинами, що розміщуються у верхньому кінці мандрена у верхній, закритій частині гайки, що має овальну зовнішню поверхню, є простір, що відповідає розширенню та звуженню та має здатність вільно обертатись при обертанні гайки в одну чи іншу сторону та відбувається підіймання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінковому корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються рухомі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розчепірюються і навпаки. UA 68098 U (12) UA 68098 U UA 68098 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до судинної хірургії, і може бути використана при видаленні тромбів. Відомий катетер містить трубковий тонкостінковий корпус з мандреном та канюлею на початку катетера, що закінчується закругленим твердо-еластичним виступом з муфтою, що має здатність збільшуватись при введені фізіологічного розчину через канюлю і технологічну трубочку, яка проходить по всій довжині катетера [1]. Недоліком відомого катетера є недостатня клінічна обґрунтованість, що призначений для попередження міграції тромба. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій шляхом введення нових конструктивних змін, які направлені на підвищення клінічної ефективності. Поставлена задача вирішується тим, що пропонований пристрій містить, трубковий тонкостінковий корпус з мандреном, верхній кінець тонкостінкового корпусу з зовнішньою різьбою, гайку з внутрішньою різьбою, що відповідає зовнішній різьбі на трубковому тонкостінковому корпусі, на верхньому кінці мандрена із звуженою та розширеною частинами, що розміщується у верхньому кінці мандрена у верхній, закритій частині гайки, що має овальну зовнішню поверхню, є простір, що відповідає розширенню та звуженню та має здатність вільно обертатись при обертанні гайки в одну чи іншу сторону та відбувається піднімання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінковому корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються pуxoмі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розчепірюються і навпаки. Розчепірений тромбоуловлювач працює наступним чином: проводять передопераційну підготовку, а саме гайкою піднімають мандрен і при цьому пелюстки охоплюють трубковий тонкостінковий корпус, проводять веносекцію і вводять розчепірений тромбоуловлювач в просвіт вени, проводять опускання ман дрена, при якому пелюстки тромбоуловлювача розкриваються, проводять тракцію пристрою під час чого проходить захоплення кров'яних згустків та видалення з просвіта вени. На фіг. 1. 1 - тонкостінковий корпус, 2 - простір між тонкостінковим корпусом та мандреном, 3 - мандрен, 4 - гайка з внутрішньою різьбою, 5 верхній кінець тонкостінкового корпуса з зовнішньою різьбою, що відповідає внутрішній різьбі гайки (4), 6 - звужена частина мандрена верхнього кінця, 7 - розширена частина мандрена верхнього кінця, 8 - верхня частина гайки, що має овальну зовнішню поверхню (9), простір між верхньою частиною гайки, що має овальну зовнішню поверхню, та звуженою і розширеною частинами мандрена верхнього кінця, що має здатність вільно обертатись при обертанні гайки в одну чи іншу сторону відбувається піднімання або опускання мандрена, 10 - штрихом показаний паз в тонкостінковому корпусі, 11 - фіксуючий елемент мандрена, 12 - фіксуючий виступ з різьбою кінця тонкостінкового корпуса, 13 - гвинт з внутрішньою різьбою, що відповідає різьбі на фіксуючому виступі, 14 заокруглений кінець гайки. ; На фіг. 2. 15 - розправлені пелюстки функціональної частини тромбоуловлювача, 16 фіксуючий отвір функціональної частини тромбоуловлювача, 17 - фіксуючий круг функціональної частини тромбоуловлювача, 18 - діаметр умовного кола утворений розправленими пелюстками функціональної частини тромбоуловлювача, що не перевищує 20 мм. На фіг. 3. 1 - тонкостінковий корпус, 2 - простір між тонкостінковим корпусом та мандреном, 3 - мандрен, 10- штрихом показаний паз в тонкостінковому корпусі, 11 - фіксуючий елемент мандрена, що фіксований до внутрішнього та зовнішнього кілець, 14 - заокруглений кінець гайки, 15 - розправлені пелюстки функціональної частини тромбоуловлювача, 16 - складені пелюстки функціональної частини тромбоуловлювача, 17 - зовнішнє кільце складених пелюсток, функціональної частини тромбоуловлювача. На фіг. 4. 1 - трубковий тонкостінковий корпус, 8 - гайка з внутрішньою різьбою, що розміщена на верхньому кінці тонкостінкового корпуса з зовнішньою різьбою, що виповідає внутрішній різьбі гайки, 15 - розчепірені пелюстки тромбоуловлювча, 18 - загальна стегнова вена, 19 - велика підшкірна вена, 20 - патологічний процес (тромб). 21 - напрям протікання венозної крові по загальній стегновій вені. 22 - напрям протікання венозної крові по великій підшкірній вені. Таким чином, запропонований пристрій забезпечує більш високу клінічну ефективність порівняно з прототипом при оперативних втручаннях на венозній судині. Джерело інформації: 1. Baxter Healthcare Corporation Vascular Systems Division 17221 Red Hill Avenue Irvine, СА 92714-5686 USA. 60 1 UA 68098 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Розчепірений тромбоуловлювач, що містить трубковий тонкостінковий корпус з мандреном та канюлею на початку катетера, що закінчується заокругленим твердо-еластичним виступом з муфтою, має здатність збільшуватися при введенні фізіологічного розчину через канюлю і технологічну трубочку, яка проходить по всій довжині катетера, який відрізняється тим, що містить трубковий тонкостінковий корпус з мандреном, верхній кінець тонкостінкового корпуса з зовнішньою різьбою, гайку з внутрішньою різьбою, що відповідає зовнішній різьбі на трубковому тонкостінковому корпусі, на верхньому кінці мандрена із звуженою та розширеною частинами, що розміщуються у верхньому кінці мандрена у верхній, закритій частині гайки, що має овальну зовнішню поверхню, є простір, що відповідає розширенню та звуженню та має здатність вільно обертатись при обертанні гайки в одну чи іншу сторону та відбувається підіймання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінковому корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються рухомі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розчепірюються і навпаки. 2 UA 68098 U 3 UA 68098 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
