Пристрій для механічного очищення дна радіального відстійника

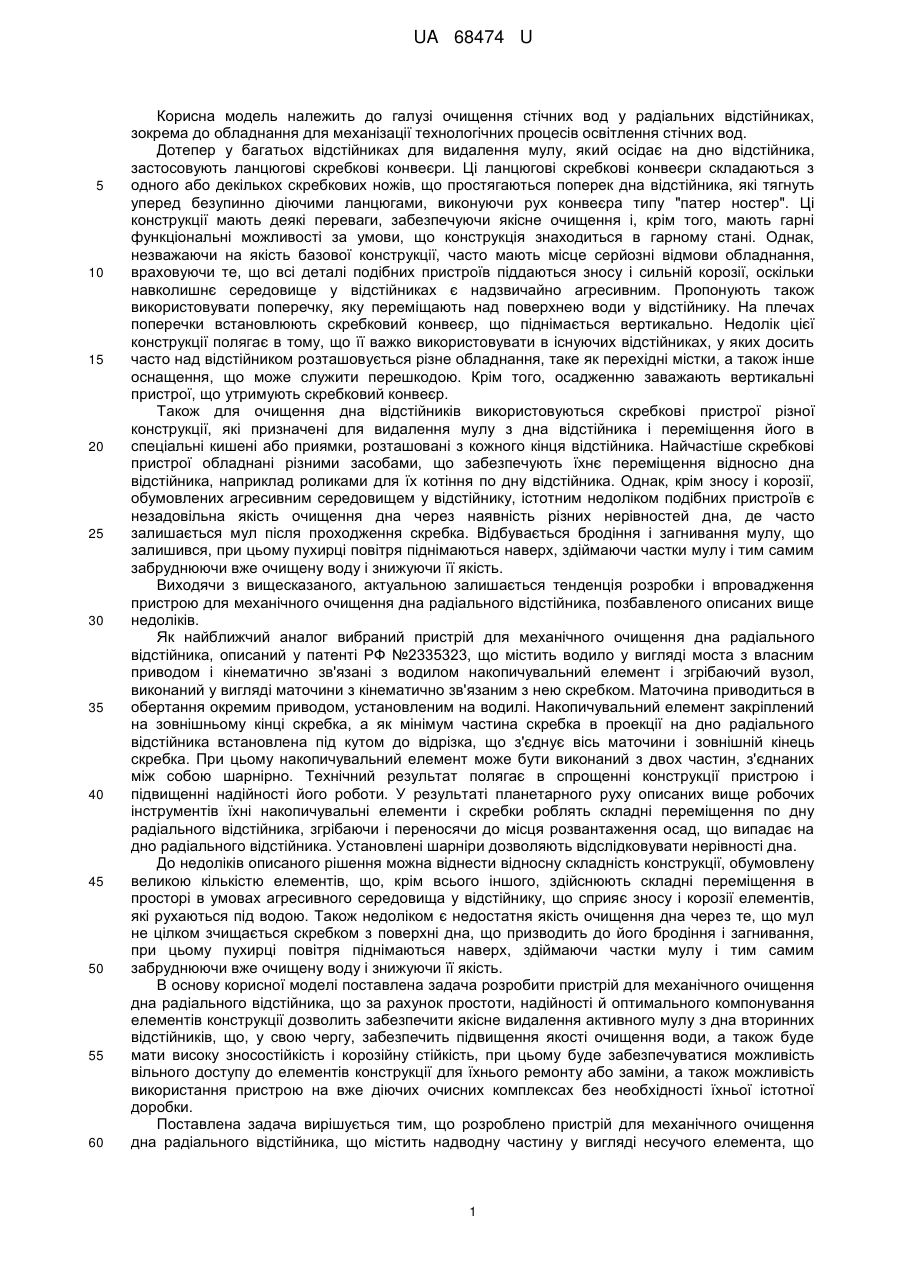

Реферат: Пристрій для механічного очищення дна радіального відстійника містить надводну частину у вигляді несучого елемента, що обладнаний приводом і спирається на поворотну опору, розміщену в центрі радіального відстійника, і зв'язану з надводною частиною підводну частину, що включає щонайменше один накопичувальний елемент, обладнаний набором згрібаючих елементів, і засіб для відводу мулу з відстійника. Накопичувальний елемент виконаний у вигляді порожньої камери, внутрішній обсяг якої обмежений знизу дном відстійника, зверху кришкою і по периметру щонайменше частково обмежений згрібаючими елементами, що рухливо закріплені на кришці. Камера виконана з можливістю сполучення з засобом для відводу зібраного мулу. UA 68474 U (54) ПРИСТРІЙ ДЛЯ МЕХАНІЧНОГО ОЧИЩЕННЯ ДНА РАДІАЛЬНОГО ВІДСТІЙНИКА UA 68474 U UA 68474 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі очищення стічних вод у радіальних відстійниках, зокрема до обладнання для механізації технологічних процесів освітлення стічних вод. Дотепер у багатьох відстійниках для видалення мулу, який осідає на дно відстійника, застосовують ланцюгові скребкові конвеєри. Ці ланцюгові скребкові конвеєри складаються з одного або декількох скребкових ножів, що простягаються поперек дна відстійника, які тягнуть уперед безупинно діючими ланцюгами, виконуючи рух конвеєра типу "патер ностер". Ці конструкції мають деякі переваги, забезпечуючи якісне очищення і, крім того, мають гарні функціональні можливості за умови, що конструкція знаходиться в гарному стані. Однак, незважаючи на якість базової конструкції, часто мають місце серйозні відмови обладнання, враховуючи те, що всі деталі подібних пристроїв піддаються зносу і сильній корозії, оскільки навколишнє середовище у відстійниках є надзвичайно агресивним. Пропонують також використовувати поперечку, яку переміщають над поверхнею води у відстійнику. На плечах поперечки встановлюють скребковий конвеєр, що піднімається вертикально. Недолік цієї конструкції полягає в тому, що її важко використовувати в існуючих відстійниках, у яких досить часто над відстійником розташовується різне обладнання, таке як перехідні містки, а також інше оснащення, що може служити перешкодою. Крім того, осадженню заважають вертикальні пристрої, що утримують скребковий конвеєр. Також для очищення дна відстійників використовуються скребкові пристрої різної конструкції, які призначені для видалення мулу з дна відстійника і переміщення його в спеціальні кишені або приямки, розташовані з кожного кінця відстійника. Найчастіше скребкові пристрої обладнані різними засобами, що забезпечують їхнє переміщення відносно дна відстійника, наприклад роликами для їх котіння по дну відстійника. Однак, крім зносу і корозії, обумовлених агресивним середовищем у відстійнику, істотним недоліком подібних пристроїв є незадовільна якість очищення дна через наявність різних нерівностей дна, де часто залишається мул після проходження скребка. Відбувається бродіння і загнивання мулу, що залишився, при цьому пухирці повітря піднімаються наверх, здіймаючи частки мулу і тим самим забруднюючи вже очищену воду і знижуючи її якість. Виходячи з вищесказаного, актуальною залишається тенденція розробки і впровадження пристрою для механічного очищення дна радіального відстійника, позбавленого описаних вище недоліків. Як найближчий аналог вибраний пристрій для механічного очищення дна радіального відстійника, описаний у патенті РФ №2335323, що містить водило у вигляді моста з власним приводом і кінематично зв'язані з водилом накопичувальний елемент і згрібаючий вузол, виконаний у вигляді маточини з кінематично зв'язаним з нею скребком. Маточина приводиться в обертання окремим приводом, установленим на водилі. Накопичувальний елемент закріплений на зовнішньому кінці скребка, а як мінімум частина скребка в проекції на дно радіального відстійника встановлена під кутом до відрізка, що з'єднує вісь маточини і зовнішній кінець скребка. При цьому накопичувальний елемент може бути виконаний з двох частин, з'єднаних між собою шарнірно. Технічний результат полягає в спрощенні конструкції пристрою і підвищенні надійності його роботи. У результаті планетарного руху описаних вище робочих інструментів їхні накопичувальні елементи і скребки роблять складні переміщення по дну радіального відстійника, згрібаючи і переносячи до місця розвантаження осад, що випадає на дно радіального відстійника. Установлені шарніри дозволяють відслідковувати нерівності дна. До недоліків описаного рішення можна віднести відносну складність конструкції, обумовлену великою кількістю елементів, що, крім всього іншого, здійснюють складні переміщення в просторі в умовах агресивного середовища у відстійнику, що сприяє зносу і корозії елементів, які рухаються під водою. Також недоліком є недостатня якість очищення дна через те, що мул не цілком зчищається скребком з поверхні дна, що призводить до його бродіння і загнивання, при цьому пухирці повітря піднімаються наверх, здіймаючи частки мулу і тим самим забруднюючи вже очищену воду і знижуючи її якість. В основу корисної моделі поставлена задача розробити пристрій для механічного очищення дна радіального відстійника, що за рахунок простоти, надійності й оптимального компонування елементів конструкції дозволить забезпечити якісне видалення активного мулу з дна вторинних відстійників, що, у свою чергу, забезпечить підвищення якості очищення води, а також буде мати високу зносостійкість і корозійну стійкість, при цьому буде забезпечуватися можливість вільного доступу до елементів конструкції для їхнього ремонту або заміни, а також можливість використання пристрою на вже діючих очисних комплексах без необхідності їхньої істотної доробки. Поставлена задача вирішується тим, що розроблено пристрій для механічного очищення дна радіального відстійника, що містить надводну частину у вигляді несучого елемента, що 1 UA 68474 U 5 10 15 20 25 30 35 40 45 50 55 обладнаний приводом і спирається на поворотну опору, розміщену в центрі радіального відстійника, і зв'язану з надводною частиною підводну частину, що включає щонайменше один накопичувальний елемент, обладнаний набором згрібаючих елементів, і засіб для відводу мулу з відстійника, при цьому накопичувальний елемент виконаний у вигляді порожньої камери, внутрішній обсяг якої обмежений знизу дном відстійника, зверху - кришкою і по периметру щонайменше частково обмежений згрібаючими елементами, що рухливо закріплені на кришці, а камера виконана з можливістю сполучення з засобом для відводу зібраного мулу. Подібна реалізація корисної моделі дозволяє забезпечити максимальне видалення активного мулу з дна радіального відстійника, що, у свою чергу, забезпечить якісне видалення активного мулу з дна вторинних відстійників, оскільки активний мул видаляється самопливом під дією гідростатичного тиску через накопичувальний елемент у вигляді порожньої камери і відводиться за допомогою засобів для відводу зібраного мулу в мулову камеру, яка обертається. Як несучий елемент, що обладнаний приводом і спирається на рухливу опору, розміщену в центрі радіального відстійника, може бути використана ферма моста або труба, які в залежності від діаметра відстійника можуть бути виконані цільними або розбірними. Приводом є приводний візок з електроприводом і пневмоколесами. Така простота конструкції і використання стандартних конструктивних елементів дозволяє забезпечити універсальність конструкції, зниження витрат на впровадження пристрою, а також можливість використання пристрою на вже діючих очисних комплексах без необхідності їхньої істотної доробки. Зверху на фермі моста може бути організований металевий або пластиковий настил, обгороджений поручнями, що дозволяє забезпечити зручність при обслуговуванні очисної установки персоналом. Доцільною є така реалізація корисної моделі, при якій згрібаючі елементи, являють собою пелюстки, щонайменше частково виконані з еластичного матеріалу з можливістю контактування з поверхнею дна відстійника, розміщені послідовно з однаковим або перемінним кроком. Подібна реалізація згрібаючих елементів дозволить очищати дно від активного мулу навіть в умовах наявності різних нерівностей дна відстійника. Як еластичний матеріал для виготовлення пелюстків можуть бути використані зносостійкі полімерні волокна або транспортерна стрічка, що дозволяє забезпечити високу зносостійкість і корозійну стійкість пристрою. Також можлива реалізація корисної моделі, при якій згрібаючі елементи являють собою пелюстки щонайменше частково виконані з еластичного матеріалу з можливістю контактування з поверхнею дна відстійника, при цьому кожен наступний пелюсток розміщений внапуск відносно попереднього, що дозволяє запобігти можливості попадання часток мулу в проміжки між сусідніми пелюстками. Накопичувальні елементи жорстко закріплені на колекторних мулоприймальних трубах, підвішених на регульованих по довжині сталевих розтяжках. Переважно засіб для відводу мулу виконано у вигляді мулоприймальної труби, яка сполучається з камерою за допомогою патрубка, обладнаного шиберною заслінкою, що дозволяє забезпечити ручне регулювання мулового потоку. Додатково до мулозабірного комплексу може поставлятися допоміжне устаткування. До допоміжного устаткування належать очисник доріжки борта відстійника з електроприводом, пристрій для механічного очищення крайок лотка відстійника з електроприводом, пристрій для збору і видалення речовин, що плавають, з водної поверхні відстійника. Перелік графічних матеріалів Фіг.1 - вид збоку пристрою для механічного очищення дна радіального відстійника. Фіг.2 - вид спереду пристрою для механічного очищення дна радіального відстійника. Фіг.3 - вид зверху пристрою для механічного очищення дна радіального відстійника. На Фіг.1 представлений вид збоку пристрою для механічного очищення дна радіального відстійника, що містить надводну частину (не показана) у вигляді несучого елемента, який обладнаний приводом і спирається на поворотну опору, розміщену в центрі радіального відстійника, і зв'язану з надводною частиною підводну частину 1, що включає накопичувальний елемент 2, обладнаний набором згрібаючих елементів 3, і засіб для відводу мулу 4 з відстійника, при цьому накопичувальний елемент 2 виконаний у вигляді порожньої камери, внутрішній обсяг якої обмежений знизу дном відстійника 5, зверху - кришкою 6, і по периметру щонайменше частково обмежений згрібаючими елементами 3, що рухливо закріплені на кришці 6. Засіб для відводу мулу 4 виконано у вигляді мулоприймальної труби 7, яка сполучена з камерою за допомогою патрубка 8, обладнаного шиберною заслінкою 9. На Фіг.2 представлений вид спереду пристрою для механічного очищення дна радіального відстійника. Позиції на Фіг.2 збігаються з позиціями Фіг.1. 2 UA 68474 U 5 10 15 20 25 30 35 40 На Фіг.3 представлений вид зверху пристрою для механічного очищення дна радіального відстійника. Позиції на Фіг.3 збігаються з позиціями Фіг.1. Пристрій для механічного очищення дна радіального відстійника працює в такий спосіб. Під дією сили тяги, створюваної приводом моста несучого елемента, несучий елемент, накопичувальні елементи 2, жорстко закріплені на мулоприймальних трубах 7, підвішених на регульованих по довжині сталевих розтяжках, обертаються навколо осі поворотної опори. При цьому згрібаючі елементи 3 переміщаються по дну 5 і згрібають мул з поверхні дна 5, при цьому мул виявляється у внутрішньому обсязі накопичувального елемента 2, який представляє собою порожню камеру, звідки мул під дією гідростатичного тиску відводиться по мулоприймальних трубах 7 в мулову камеру, яка обертається. Таким чином, корисна модель являє собою пристрій для механічного очищення дна радіального відстійника, який за рахунок простоти, надійності й оптимального компонування елементів конструкції дозволяє забезпечити якісне видалення активного мулу з дна вторинних відстійників, що, у свою чергу, забезпечує підвищення якості очищення води, а також буде мати високу зносостійкість і корозійну стійкість, при цьому буде забезпечуватися можливість вільного доступу до елементів конструкції для їхнього ремонту або заміни, а також можливість використання пристрою на вже діючих очисних комплексах без необхідності їхньої істотної доробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для механічного очищення дна радіального відстійника, що містить надводну частину у вигляді несучого елемента, що обладнаний приводом і спирається на поворотну опору, розміщену в центрі радіального відстійника, і зв'язану з надводною частиною підводну частину, що включає щонайменше один накопичувальний елемент, обладнаний набором згрібаючих елементів, і засіб для відводу мулу з відстійника, при цьому накопичувальний елемент виконаний у вигляді порожньої камери, внутрішній обсяг якої обмежений знизу дном відстійника, зверху - кришкою і по периметру щонайменше частково обмежений згрібаючими елементами, що рухливо закріплені на кришці, а камера виконана з можливістю сполучення з засобом для відводу зібраного мулу. 2. Пристрій за п. 1, який відрізняється тим, що згрібаючі елементи являють собою пелюстки, щонайменше частково виконані з еластичного матеріалу з можливістю контактування з поверхнею дна відстійника, розміщені послідовно з однаковим або перемінним кроком. 3. Пристрій за п. 1, який відрізняється тим, що згрібаючі елементи являють собою пелюстки, щонайменше частково виконані з еластичного матеріалу з можливістю контактування з поверхнею дна відстійника, при цьому кожен наступний пелюсток розміщений внапуск відносно попереднього. 4. Пристрій за п. 1, який відрізняється тим, що засіб для відводу мулу виконаний у вигляді мулоприймальної труби, яка сполучається з камерою за допомогою патрубка, обладнаного шиберною заслінкою. 3 UA 68474 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
