Пристрій для очищення стічних вод

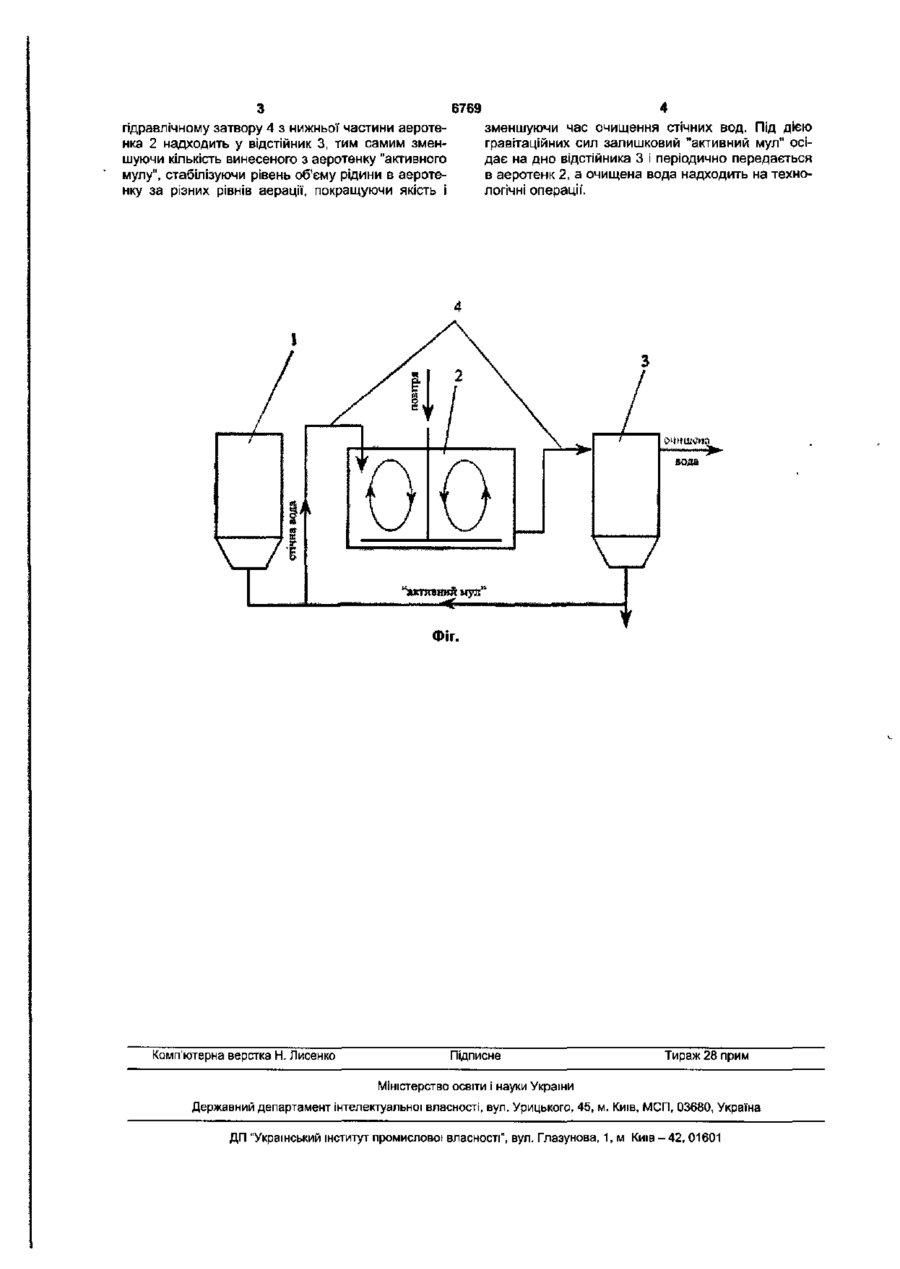

Пристрій для очищення стічних вод, який складається з живильного резервуара, аеротенка з аераторами, відстійника і гідравлічної системи зв'язку, який відрізняється тим, що гідравлічна система зв'язку на ділянці між аеротенком і відстійником виконана у вигляді гідравлічного затвора з підключенням його в нижній частині аеротенка. Пристрій відноситься до технологічного обладнання, яке призначене для очищення стічних вод від нафтопродуктів і може бути використаний в системах очистки стічних вод промислових підприємств, автозаправочних станцій та станцій мийки автомобільного транспорту. Відомий пристрій для очищення стічних вод [А К.Запольський, Н.А Мішкова - Клименко, І.М.Астрелін та інш. Фізико-хімічні основи технології очищення стічних вод. -К.: Лібра, 2000. с 487], який складається з живильного резервуара, аеротенка з аераторами, відстійника і гідравлічної системи зв'язку. Але вказаний пристрій не забезпечує гарантованої роботи, особливо в умовах нерівномірної аерації, і як наслідок нерівномірна подача очищеної води у відстійник та надмірне винесення з аеротенка у відстійник "активного мулу", що призводить до зниження якості і збільшення часу очищення стічних вод. В основу корисної моделі поставлене завдання вдосконалення пристрою для очищення стічних вод шляхом зміни конструкції, що забезпечує гарантовану роботу, зменшення виносу "активного мулу" з аеротенка у відстійник, стабілізацію об'єму рідини в аеротенку за різних рівнів аерації, покращення якості та зменшення часу очищення стічних вод Поставлене завдання досягається за рахунок того, що пристрій для очищення стічних вод вклю чає живильний резервуар, аеротенк з аераторами, відстійник і гідравлічну систему зв'язку Причинно-наслідковий зв'язок між ознаками, що пропонуються і результатом, що очікується наступний. Надання пристрою гідравлічної системи зв'язку виконаної на ділянці між аеротенком і відстійником у вигляді гідравлічного затвору з підключенням його в нижній частині аеротенка дає можливість зменшення виносу "активного мулу" з аеротенка у відстійник, стабілізацію об'єму рідини в аеротенку за різних рівнів аерації, покращення якості та зменшення часу очищення стічних вод. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат. На Фіг. показано пристрій для очищення стічних вод. Пристрій для очищення стічних вод складається із живильного резервуара 1, аеротенка з аераторами 2, відстійника 3 і гідравлічної системи зв'язку 4 Пристрій працює наступним чином Стічна вода з живильного резервуара 1 безперервним потоком надходить до аеротенка 2 у якому в режимі активної аерації "активний мул" здійснює біологічне очищення води в режимі безперервних циркуляційних контурів. При цьому найбільша частина "активного мулу" знаходиться в верхній частині аеротенка 2. Очищена вода по (О С£> 6769 зменшуючи час очищення стічних вод. Під дією гравітаційних сил залишковий "активний мул" осідає на дно відстійника 3 і періодично передається в аеротенк 2, а очищена вода надходить на технологічні операції. гідравлічному затвору 4 з нижньої частини аеротенка 2 надходить у відстійник 3, тим самим зменшуючи кількість винесеного з аеротенку "активного мулу", стабілізуючи рівень об'єму рідини в аеротенку за різних рівнів аерації, покращуючи якість і Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
