Плитковий клей

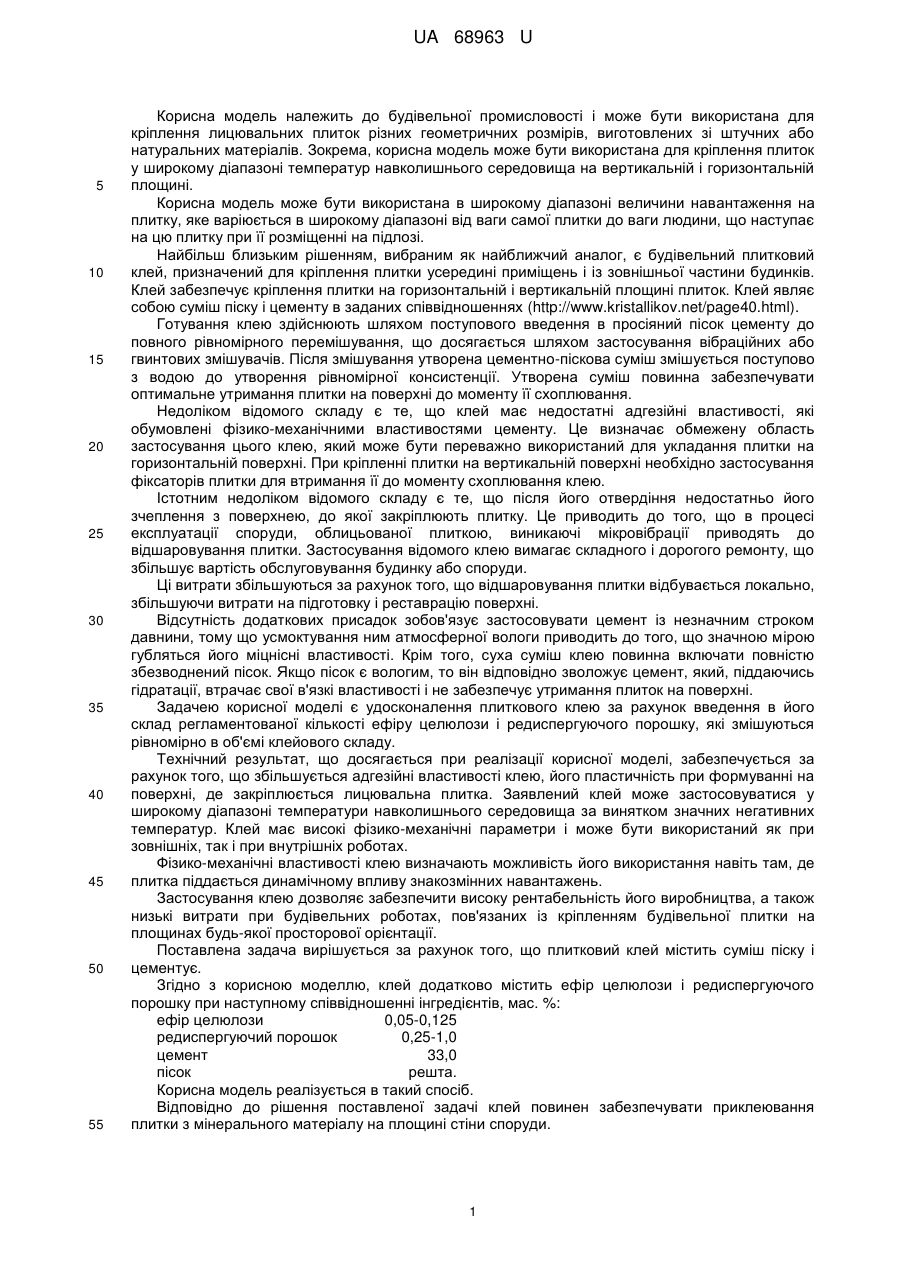

Реферат: UA 68963 U UA 68963 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної промисловості і може бути використана для кріплення лицювальних плиток різних геометричних розмірів, виготовлених зі штучних або натуральних матеріалів. Зокрема, корисна модель може бути використана для кріплення плиток у широкому діапазоні температур навколишнього середовища на вертикальній і горизонтальній площині. Корисна модель може бути використана в широкому діапазоні величини навантаження на плитку, яке варіюється в широкому діапазоні від ваги самої плитки до ваги людини, що наступає на цю плитку при її розміщенні на підлозі. Найбільш близьким рішенням, вибраним як найближчий аналог, є будівельний плитковий клей, призначений для кріплення плитки усередині приміщень і із зовнішньої частини будинків. Клей забезпечує кріплення плитки на горизонтальній і вертикальній площині плиток. Клей являє собою суміш піску і цементу в заданих співвідношеннях (http://www.kristallikov.net/page40.html). Готування клею здійснюють шляхом поступового введення в просіяний пісок цементу до повного рівномірного перемішування, що досягається шляхом застосування вібраційних або гвинтових змішувачів. Після змішування утворена цементно-піскова суміш змішується поступово з водою до утворення рівномірної консистенції. Утворена суміш повинна забезпечувати оптимальне утримання плитки на поверхні до моменту її схоплювання. Недоліком відомого складу є те, що клей має недостатні адгезійні властивості, які обумовлені фізико-механічними властивостями цементу. Це визначає обмежену область застосування цього клею, який може бути переважно використаний для укладання плитки на горизонтальній поверхні. При кріпленні плитки на вертикальній поверхні необхідно застосування фіксаторів плитки для втримання її до моменту схоплювання клею. Істотним недоліком відомого складу є те, що після його отвердіння недостатньо його зчеплення з поверхнею, до якої закріплюють плитку. Це приводить до того, що в процесі експлуатації споруди, облицьованої плиткою, виникаючі мікровібрації приводять до відшаровування плитки. Застосування відомого клею вимагає складного і дорогого ремонту, що збільшує вартість обслуговування будинку або споруди. Ці витрати збільшуються за рахунок того, що відшаровування плитки відбувається локально, збільшуючи витрати на підготовку і реставрацію поверхні. Відсутність додаткових присадок зобов'язує застосовувати цемент із незначним строком давнини, тому що усмоктування ним атмосферної вологи приводить до того, що значною мірою губляться його міцнісні властивості. Крім того, суха суміш клею повинна включати повністю збезводнений пісок. Якщо пісок є вологим, то він відповідно зволожує цемент, який, піддаючись гідратації, втрачає свої в'язкі властивості і не забезпечує утримання плиток на поверхні. Задачею корисної моделі є удосконалення плиткового клею за рахунок введення в його склад регламентованої кількості ефіру целюлози і редиспергуючого порошку, які змішуються рівномірно в об'ємі клейового складу. Технічний результат, що досягається при реалізації корисної моделі, забезпечується за рахунок того, що збільшується адгезійні властивості клею, його пластичність при формуванні на поверхні, де закріплюється лицювальна плитка. Заявлений клей може застосовуватися у широкому діапазоні температури навколишнього середовища за винятком значних негативних температур. Клей має високі фізико-механічні параметри і може бути використаний як при зовнішніх, так і при внутрішніх роботах. Фізико-механічні властивості клею визначають можливість його використання навіть там, де плитка піддається динамічному впливу знакозмінних навантажень. Застосування клею дозволяє забезпечити високу рентабельність його виробництва, а також низькі витрати при будівельних роботах, пов'язаних із кріпленням будівельної плитки на площинах будь-якої просторової орієнтації. Поставлена задача вирішується за рахунок того, що плитковий клей містить суміш піску і цементує. Згідно з корисною моделлю, клей додатково містить ефір целюлози і редиспергуючого порошку при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,05-0,125 редиспергуючий порошок 0,25-1,0 цемент 33,0 пісок решта. Корисна модель реалізується в такий спосіб. Відповідно до рішення поставленої задачі клей повинен забезпечувати приклеювання плитки з мінерального матеріалу на площині стіни споруди. 1 UA 68963 U 5 10 15 20 25 30 35 40 45 50 55 Основним наповнювачем клею є річковий просіяний і сухий пісок, позбавлений великих фракцій і грудок. Пісок не повинен містити глинистих домішок. Кількість піску визначається як залишкове після внесення всіх основних інгредієнтів. У цілому клейова суміш являє собою комплекс-суміш, у якій інгредієнти розподілені в такий спосіб, при наступному співвідношенні, мас. %: ефір целюлози 0,05-0,125 редиспергуючий порошок 0,25-1,0 цемент 33,0 пісок решта. Підготовлений пісок уводять у цемент, наприклад портландцемент, марка якого повинна бути не менше 400, кількість якого повинна бути 33мас. % від загальної кількості суміші. Після рівномірного змішування піску і цементу в суміш уводять ефір целюлози в кількості 0,05-0,125мас. % від загальної кількості суміші. Ефір целюлози дозволяє одержати клей для приклеювання плиток з мінеральної речовини з необхідними для споживача властивостями. Завдяки ефіру целюлози забезпечується легкість перемішування готової до застосування суміші без утворення грудок. Це дуже важливо в тому випадку, коли суміш готуватися безпосередньо без застосування засобів механізації. Ефект легкості перемішування досягається за рахунок того, що ефір целюлози має змащувальні властивості, чим зменшується тертя між окремими мінеральними частками. Цей ефект дозволяє знизити витрати часу на готування суміші. Ефір целюлози збільшує строк придатності клейового складу, збільшуючи його життєздатність і продовжуючи робочий ресурс. Крім того, цей компонент забезпечує високу швидкість і рівність намазування клею, полегшує намазування і збільшує продуктивність при укладанні плиток. Вміст води в клеї впливає на час схоплювання, що визначає розмір площі, що може бути намазана клеєм за один раз. Ефіри целюлози збільшують кількість води в клеї, зменшуючи до мінімуму кількість води, що усмоктується підкладкою і плиткою. Такий збільшений час схоплювання дає виграш у продуктивності, оскільки клей може бути нанесений на більшу площу. Адгезійна здатність впливає як на легкість наклеювання керамічних плиток, так і на остаточний результат. Шляхом забезпечення відповідної густоти суміші, яка утримує ефір целюлози, підвищують адгезійну здатність навіть при високому співвідношенні між водою і твердими частками, забезпечуючи кращий результат і запобігаючи стіканню. Ефір целюлози запобігає зміщенню плитки до моменту схоплювання складу. Це дає можливість укладати плитку зверху вниз, знижуючи її витрати і витрати часу на будівельні роботи. Після внесення ефіру целюлози в суміш вносять редиспергований порошок (РП), наприклад, з потрійного співполімеру етилену, вінілаурату і вінілхлориду або співполімерів вінілацетату і етилену. Цю речовину вносять у кількості від 0,25 до 1мас. % від загальної кількості суміші. Використання полімерів (РП) забезпечує поліпшення міцності на розтягання і стиск. Полімер утворює еластичну плівку і знижує навантаження на тонкий шар розчину шляхом збільшення його гнучкості. Тому як полімери є пластичними матеріалами, вони ефективно гасять ударні навантаження. У процесі схоплювання розчину полімер заповнює капіляри, перешкоджаючи проникненню рідини в шар розчину. Полімерна плівка, що утворюється між компонентами розчину, зміцнює зв'язок між ними і знижує коефіцієнт стирання. Матеріали, що входять до складу РП, зменшують внутрішні руйнування шару розчину під час перепадів температур. Ця речовина застосовується як додаткове в'яжуче і як гідрофобний засіб. РП поліпшує адгезію, міцність на вигин, здатність до деформації і зносостійкість сумішей із цією добавкою. У лужному середовищі за рахунок особливого складу і способу виробництва смоли досягається сильний і стійкий гідрофобний ефект, а водопоглинення значно знижується. При додаванні достатньої кількості РП будівельні матеріали отримують гарну здатність до деформації, у тому числі і при низьких температурах. РП надає клеям на основі цементу в'язку гарну адгезію. У силу яскраво вираженої гідрофобності зменшується руйнування шару клею під дією атмосферних опадів і низьких температур. При виготовленні клейового складу РП уводиться разом з іншими сухими речовинами за допомогою відповідного устаткування. При змішуванні не повинні допускатися особливо високі температури, тому що в цьому випадку може наступити агломерація термопластичного дисперсійного порошку, що може привести до утворення невеликих грудок смоли. 2 UA 68963 U 5 10 15 20 25 30 35 40 45 РП, що включають у склад сухих сумішей, добре диспергується у воді. Сухі клейові маси відрізняються гарною еластичністю під час нанесення, мають підвищену адгезію до різних поверхонь, поліпшену стійкість до стирання, більшу пластичність і міцність на вигин. Після змішування усіх компонентів клей приводять у робочий стан додаванням у суміш води. Кількість води визначають залежно від умов закріплювання плитки, її ваги та розмірів. Дослідження приводили при різних співвідношеннях інгредієнтів клейового складу для приклеювання керамічних плиток. Нижче наведені основні базові варіанти заявленого складу, які підтвердили високу якість плиткового клею. У першому базовому складі (реєстраційний індекс SK-10), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,05 редиспергуючий порошок 0,25 цемент 33 пісок решта. У другому базовому складі (реєстраційний індекс SK-11), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,1 редиспергуючий порошок 0,4 цемент 33 пісок решта. У третьому базовому складі (реєстраційний індекс SK-12), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,125 редиспергуючий порошок 1,0 цемент 33 пісок решта. Усередині заявленого діапазону клейовий склад показав високу ефективність при виконанні лицювальних робіт зовні і усередині будинку. Висока ефективність клею була забезпечена при температурі навколишнього середовища не нижче -3 °C. Клей показав високу ефективність при випробуванні, які проходили усередині і зовні будинку при виконанні лицювальних робіт шляхом приклеювання керамічної плитки малих і середніх розмірів. Дослідження показали, що оптимальною кількістю (мас. %) цементу, застосовуваному при виготовленні клейового складу, є величина 33 %. Ця величина є оптимальною стосовно до клейового складу для кріплення мінеральних декоративних плиток на поверхні різної орієнтації. Кількість цементу менше 33 % не забезпечує достатньої міцності з'єднання плитки з поверхнею. Збільшення кількості цементу приводить до його перевитрати, а також збільшення розтягуючих напруг у клейовому шарі. Це приводить до зниження міцності кріплення плитки або її відшаровувань протягом деякого періоду часу. Дозована кількість ефіру целюлози (мас. %), рівна 0,05-0,125, обґрунтована тим, що при зменшенні його кількості зменшується легкість перемішування готової суміші, зменшується строк придатності клейового складу, зменшується робочий ресурс, зменшується продуктивність при укладанні плиток. При збільшенні кількості ефіру целюлози зменшується адгезійна здатність клейового складу, збільшуються витрати на виготовлення клейової суміші і відповідно собівартість будівельних робіт. Істотних змін у якісних показниках клею при збільшенні ефіру целюлози не встановлено. Діапазон застосування редиспергуючого порошку (РП) (мас. %) становить 0,25-1,0, при зменшенні кількості цього порошку менше 0,25 зменшується адгезія суміші при кріпленні плиток до кам'яної поверхні, зменшується міцність на вигин, різко знижується здатність до деформацій і зносостійкість у процесі експлуатації. Зменшення кількості РП приводить до зниження морозостійкості фіксуючого шару, що приводить до відшаровування плитки при коливаннях температури навколишнього середовища. Збільшення кількості РП понад заявленого діапазону не приводить до змін експлуатаційних показників клею. Збільшення кількості РП приводить до зайвих витрат на готування суміші і відповідно збільшення собівартості ремонтно-будівельних робіт. Збільшення РП у складі клейового складу збільшує час застигання і утрудняє його укладання на поверхні стін через імовірне сповзання. 3 UA 68963 U 5 Дослідно-промислові випробування заявленого клейового складу показали його високі експлуатаційні показники, які дозволяють закріплювати плитку як на горизонтальній, так і на вертикальній площині, як усередині, так і зовні приміщень. Склад дозволяє кріпити плитку на тривалий період часу без ризику відшаровування при зміні широкого діапазону температури і вологості під впливом кліматичних умов. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Плитковий клей, що містить суміш піску і цементу, який відрізняється тим, що клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,05-0,125 редиспергуючий порошок 0,25-1,0 цемент 33 пісок решта. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
