Універсальний високоміцний плитковий клей

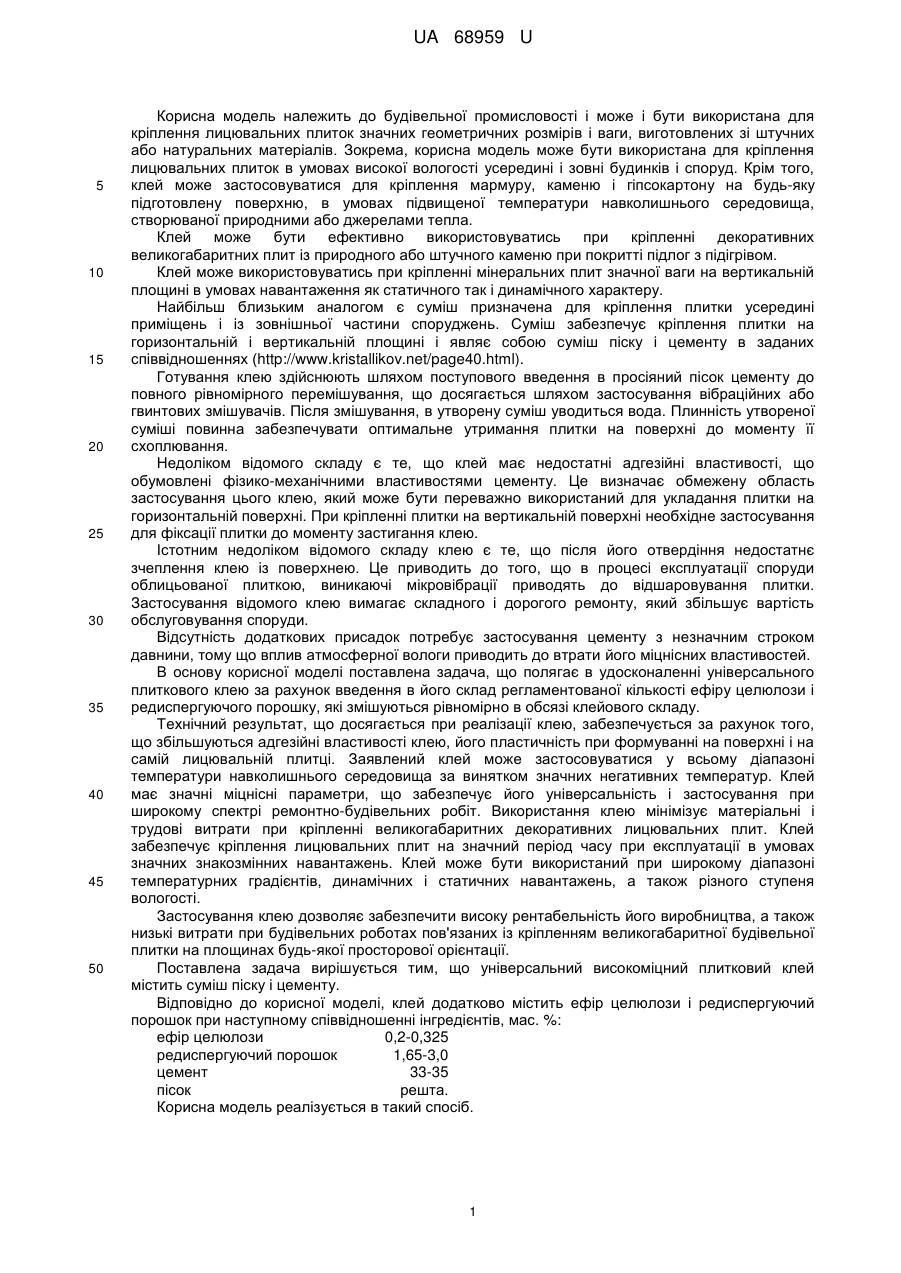

Реферат: UA 68959 U UA 68959 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної промисловості і може і бути використана для кріплення лицювальних плиток значних геометричних розмірів і ваги, виготовлених зі штучних або натуральних матеріалів. Зокрема, корисна модель може бути використана для кріплення лицювальних плиток в умовах високої вологості усередині і зовні будинків і споруд. Крім того, клей може застосовуватися для кріплення мармуру, каменю і гіпсокартону на будь-яку підготовлену поверхню, в умовах підвищеної температури навколишнього середовища, створюваної природними або джерелами тепла. Клей може бути ефективно використовуватись при кріпленні декоративних великогабаритних плит із природного або штучного каменю при покритті підлог з підігрівом. Клей може використовуватись при кріпленні мінеральних плит значної ваги на вертикальній площині в умовах навантаження як статичного так і динамічного характеру. Найбільш близьким аналогом є суміш призначена для кріплення плитки усередині приміщень і із зовнішньої частини споруджень. Суміш забезпечує кріплення плитки на горизонтальній і вертикальній площині і являє собою суміш піску і цементу в заданих співвідношеннях (http://www.kristallikov.net/page40.html). Готування клею здійснюють шляхом поступового введення в просіяний пісок цементу до повного рівномірного перемішування, що досягається шляхом застосування вібраційних або гвинтових змішувачів. Після змішування, в утворену суміш уводиться вода. Плинність утвореної суміші повинна забезпечувати оптимальне утримання плитки на поверхні до моменту її схоплювання. Недоліком відомого складу є те, що клей має недостатні адгезійні властивості, що обумовлені фізико-механічними властивостями цементу. Це визначає обмежену область застосування цього клею, який може бути переважно використаний для укладання плитки на горизонтальній поверхні. При кріпленні плитки на вертикальній поверхні необхідне застосування для фіксації плитки до моменту застигання клею. Істотним недоліком відомого складу клею є те, що після його отвердіння недостатнє зчеплення клею із поверхнею. Це приводить до того, що в процесі експлуатації споруди облицьованої плиткою, виникаючі мікровібрації приводять до відшаровування плитки. Застосування відомого клею вимагає складного і дорогого ремонту, який збільшує вартість обслуговування споруди. Відсутність додаткових присадок потребує застосування цементу з незначним строком давнини, тому що вплив атмосферної вологи приводить до втрати його міцнісних властивостей. В основу корисної моделі поставлена задача, що полягає в удосконаленні універсального плиткового клею за рахунок введення в його склад регламентованої кількості ефіру целюлози і редиспергуючого порошку, які змішуються рівномірно в обсязі клейового складу. Технічний результат, що досягається при реалізації клею, забезпечується за рахунок того, що збільшуються адгезійні властивості клею, його пластичність при формуванні на поверхні і на самій лицювальній плитці. Заявлений клей може застосовуватися у всьому діапазоні температури навколишнього середовища за винятком значних негативних температур. Клей має значні міцнісні параметри, що забезпечує його універсальність і застосування при широкому спектрі ремонтно-будівельних робіт. Використання клею мінімізує матеріальні і трудові витрати при кріпленні великогабаритних декоративних лицювальних плит. Клей забезпечує кріплення лицювальних плит на значний період часу при експлуатації в умовах значних знакозмінних навантажень. Клей може бути використаний при широкому діапазоні температурних градієнтів, динамічних і статичних навантажень, а також різного ступеня вологості. Застосування клею дозволяє забезпечити високу рентабельність його виробництва, а також низькі витрати при будівельних роботах пов'язаних із кріпленням великогабаритної будівельної плитки на площинах будь-якої просторової орієнтації. Поставлена задача вирішується тим, що універсальний високоміцний плитковий клей містить суміш піску і цементу. Відповідно до корисної моделі, клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,2-0,325 редиспергуючий порошок 1,65-3,0 цемент 33-35 пісок решта. Корисна модель реалізується в такий спосіб. 1 UA 68959 U 5 10 15 20 25 30 35 40 45 50 55 Відповідно до поставленої задачі клей повинен забезпечувати приклеювання плитки з мінерального матеріалу на підготовлену площину, попередньо знежирену і позбавлену значних нерівностей. Основним наповнювачем клею є річковий просіяний і сухий пісок позбавлений великих фракцій і грудок. Пісок не повинен містити глинистих домішок. Кількість піску визначається як залишкове після внесення всіх основних інгредієнтів. У цілому клейова суміш являє собою комплекс - суміш, у якій інгредієнти розподілені в такий спосіб, при наступному співвідношенні, інгредієнтів (мас. %): ефір целюлози 0,2-0,325 редиспергуючий порошок 1,65-3,0 цемент 33-35 пісок решта. Підготовлений пісок вводять у цемент, наприклад, портландцемент, марка якого повинна бути не менш 400. Після рівномірного змішування піску і цементу в суміш вводять ефір целюлози в кількості 0,2-0,325 мас. % від загальної кількості суміші. Ефір целюлози дозволяє одержати клей для приклеювання плиток з мінеральної речовини з необхідними для споживача властивостями. Завдяки ефіру целюлози забезпечується легкість перемішування готової до застосування суміші без утворення грудок. Це дуже важливо в тому випадку, коли суміш готувати безпосередньо для застосування без засобів механізації. Ефект легкості перемішування досягається за рахунок того, що ефір целюлози має змащувальні властивості, чим зменшує тертя між окремими мінеральними частками. Цей ефект дозволяє знизити витрати часу на готування суміші. Ефір целюлози збільшує строк придатності клейового складу збільшуючи його життєздатність і продовжують його робочий ресурс. Крім того, цей компонент забезпечує високу швидкість і рівність намазування клею і збільшують продуктивність при укладанні плиток. Вміст води в клеї впливає на час схоплювання, що визначає розмір площі, що може бути намазана клеєм за один раз. Ефіри целюлози збільшують кількість води в клеї, зменшуючи до мінімуму кількість води, що всмоктується підкладкою і плиткою. Такий збільшений час схоплювання дає виграш у продуктивності. Адгезійна здатність впливає як на легкість наклейки керамічних плиток, так і на остаточний результат. Шляхом забезпечення відповідної густоти суміші, яка утримує ефір целюлози, підвищують адгезійну здатність, навіть при високому співвідношенні між водою і твердими частками, забезпечуючи більш гарний результат і запобігаючи утворенню патьоків. Ефір целюлози запобігає зміщенню плитки до моменту схоплювання складу. Це дає можливість укладати плитку зверху вниз знижуючи її витрати і фінансові витрати на внутрішні будівельні роботи. Після внесення ефіру целюлози в суміш вносять редиспергуючий порошок (РП), наприклад, у вигляді потрійного співполімеру етилену, вінілаурату і вінілхлориду або співполімерів вінілацетату і етилену. Редиспергуючий порошок вносять у суміш 1,65-3,0 мас. % від її загальної кількості. Використання полімерів (РП) спричиняє поліпшення міцності на розтягання і стиск. Полімер утворює еластичну плівку, що знижує навантаження на тонкий шар розчину шляхом збільшення його гнучкості. Полімери є пластичними матеріалами, тому вони ефективно гасять ударні навантаження. У процесі схоплювання розчину, полімер заповнює капіляри, перешкоджаючи проникненню рідини в шар розчину. Полімерна плівка, що утворюється між компонентами розчину, зміцнює зв'язок між ними і знижує коефіцієнт стирання. Матеріали, що входять до складу РП, зменшують внутрішні руйнування шару розчину під час перепадів температур. Ця речовина застосовується як додатковий в'язкий і як гідрофобний засіб. РП поліпшує адгезію, міцність на вигин, здатність до деформації і зносостійкість суміші із цією добавкою. У лужному середовищі за рахунок особливого складу і способу виробництва смоли досягається сильний і стійкий гідрофобний ефект, а водопоглинення значно знижується. При додаванні достатньої кількості РП будівельні матеріали здобувають гарну здатність до деформації, у тому числі і при низьких температурах. Властивість РП надає клеям на основі цементного в'язку гарну адгезію. У силу яскраво вираженої гідрофобності зменшується руйнування шару клею під дією атмосферних опадів і низьких температур. 2 UA 68959 U 5 10 15 20 25 30 35 40 45 50 При виготовленні клейового складу РП вводять разом з іншими сухими речовинами за допомогою відповідного устаткування. Редиспергуючі порошки, що вводять до складу сухих сумішей забезпечують клею гарну еластичність під час нанесення, підвищену адгезію до різних поверхонь, більшу пластичність і міцність на вигин. Після змішування усіх компонентів, клей приводять у робочий стан додаванням у суміш води. Кількість води визначають у залежності умов закріплювання плитки, її ваги та розмірів. Дослідження приводили при різних співвідношеннях інгредієнтів клейового складу для приклеювання лицювальних плиток виконаних із природного або штучного каменю плиток. Дослідження клею проводили на основних базових складах, параметри яких входять у заявлені діапазони, що, і забезпечують високу якість і стабільність міцнісних параметрів при експлуатації. У першому базовому складі (реєстраційний індекс SK-17), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,2 редиспергуючий порошок 1,65 цемент 33 пісок решта. У другому базовому складі (реєстраційний індекс SK-20), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,325 редиспергуючий порошок 3,0 цемент 35 пісок решта. Дослідження показали, що клейова суміш усередині заявленого діапазону вмісту інгредієнтів при їх максимальному і мінімальному співвідношенні забезпечує високу якість фіксації плиток. Клей показав високу ефективність при випробуванні які проходили усередині і зовні будинку при виконанні лицювальних робіт шляхом приклеювання керамічної плитки малих і середніх розмірів. Дослідження показали, клей має високу міцність. Може бути використаний для кріплення лицювальних плит від малого і середнього розміру до великих плит, що мають значні габаритні розміри, і вагу. Лицювальні плити можуть бути закріплені на будь-яку підготовлену тверду основу. Клей не дає усадки і дозволяє працювати при знижених температурах, а також в умовах високої вологості. У цілому застосування клею відповідає будівельним вимогам, до яких належить: - здатність утримувати декоративні лицювальні плитки значного розміру і ваги; - використання при знижених температурах; - використання при підвищеній вологості. Дослідження показали, що оптимальною кількістю (мас. %) цементу, застосовуваного при виготовленні клейового складу, є величина (33-35) %. Кількість цементу менше 33 % не забезпечує достатньої міцності з'єднання плитки з поверхнею. Збільшення кількості цементу приводить його до зайвої перевитрати, а також збільшенню напруг, що розтягують, у клейовому шарі. Це приводить до можливого зниження міцності кріплення плитки або її відшаровувань протягом деякого періоду часу. Дозована кількість ефіру целюлози (мас. %), яка дорівнює 0,2-0,325 обґрунтовано тим, що при зменшенні його кількості зменшується легкість перемішування готової суміші, зменшується строк придатності клейового складу, зменшується робочий ресурс, зменшується продуктивність при укладанні плиток. При збільшенні кількості ефіру целюлози не збільшується адгезійна здатність клейового складу, збільшуються витрати на виготовлення клейової суміші і відповідно собівартість будівельних робіт. Істотних змін у якісних показниках, що характеризують цей тип клею при збільшенні ефіру целюлози не встановлено. Діапазон застосування редиспергуючого порошку (РП) (мас. %) становить 1,65-3,0. Стосовно до цього типу клею при зменшенні кількості цього порошку менш 1,65 зменшується адгезія суміші при кріпленні плиток до кам'яної поверхні. Зменшення кількості РП приводить до зниження морозостійкості фіксуючого шару, що приводить до відшаровування плитки при коливаннях температури навколишнього середовища. Збільшення кількості РП вище обумовленого заявленого діапазону не приводить до змін експлуатаційних показників клею. Збільшення кількості РП приводить до зайвих витрат на готування суміші і відповідно збільшенню собівартості ремонтно-будівельних робіт. 3 UA 68959 U 5 Дослідно-промислові випробування заявленого клейового складу показали його високі експлуатаційні показники. Використання клею дозволяє закріплювати плитку, як на горизонтальній, так і на вертикальній площинах, як усередині так і зовні приміщень. Клей дозволяє кріпити плитку значної ваги і розміру на тривалий період часу без ризику відшаровування, при зміні широкого діапазону температури і вологості під впливом кліматичних умов. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Універсальний високоміцний плитковий клей, що містить суміш піску і цементу, який відрізняється тим, що клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,2-0,325 редиспергуючий порошок 1,65-3,0 цемент 33-35 пісок решта. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
