Номер патенту: 68962

Опубліковано: 10.04.2012

Автор: Мулько Іван Пилипович

Завантажити PDF файл.

Формула / Реферат

1. Клей, що швидко схоплюється, що містить суміш піску і цементу, який відрізняється тим, що додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %:

ефір целюлози

0,15-0,25

редиспергуючий порошок

0,8-1,5

цемент

33-40

пісок

 решта.

2. Клей за п. 1, який відрізняється тим, що додатково містить прискорювач схоплювання в кількості (мас. %) 1,0 від загальної кількості клею.

Текст

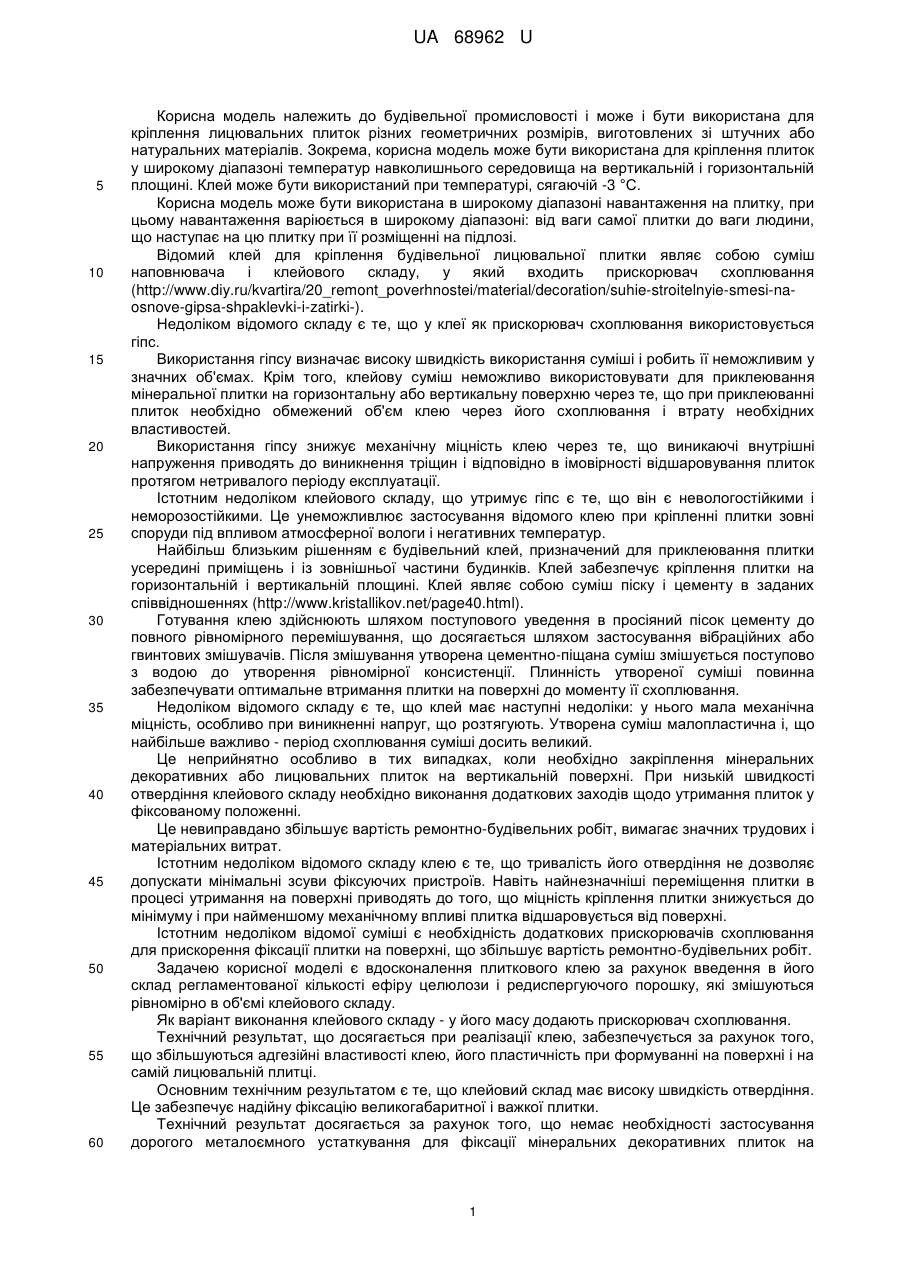

Реферат: UA 68962 U UA 68962 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної промисловості і може і бути використана для кріплення лицювальних плиток різних геометричних розмірів, виготовлених зі штучних або натуральних матеріалів. Зокрема, корисна модель може бути використана для кріплення плиток у широкому діапазоні температур навколишнього середовища на вертикальній і горизонтальній площині. Клей може бути використаний при температурі, сягаючій -3 °C. Корисна модель може бути використана в широкому діапазоні навантаження на плитку, при цьому навантаження варіюється в широкому діапазоні: від ваги самої плитки до ваги людини, що наступає на цю плитку при її розміщенні на підлозі. Відомий клей для кріплення будівельної лицювальної плитки являє собою суміш наповнювача і клейового складу, у який входить прискорювач схоплювання (http://www.diy.ru/kvartira/20_remont_poverhnostei/material/decoration/suhie-stroitelnyie-smesi-naosnove-gipsa-shpaklevki-i-zatirki-). Недоліком відомого складу є те, що у клеї як прискорювач схоплювання використовується гіпс. Використання гіпсу визначає високу швидкість використання суміші і робить її неможливим у значних об'ємах. Крім того, клейову суміш неможливо використовувати для приклеювання мінеральної плитки на горизонтальну або вертикальну поверхню через те, що при приклеюванні плиток необхідно обмежений об'єм клею через його схоплювання і втрату необхідних властивостей. Використання гіпсу знижує механічну міцність клею через те, що виникаючі внутрішні напруження приводять до виникнення тріщин і відповідно в імовірності відшаровування плиток протягом нетривалого періоду експлуатації. Істотним недоліком клейового складу, що утримує гіпс є те, що він є невологостійкими і неморозостійкими. Це унеможливлює застосування відомого клею при кріпленні плитки зовні споруди під впливом атмосферної вологи і негативних температур. Найбільш близьким рішенням є будівельний клей, призначений для приклеювання плитки усередині приміщень і із зовнішньої частини будинків. Клей забезпечує кріплення плитки на горизонтальній і вертикальній площині. Клей являє собою суміш піску і цементу в заданих співвідношеннях (http://www.kristallikov.net/page40.html). Готування клею здійснюють шляхом поступового уведення в просіяний пісок цементу до повного рівномірного перемішування, що досягається шляхом застосування вібраційних або гвинтових змішувачів. Після змішування утворена цементно-піщана суміш змішується поступово з водою до утворення рівномірної консистенції. Плинність утвореної суміші повинна забезпечувати оптимальне втримання плитки на поверхні до моменту її схоплювання. Недоліком відомого складу є те, що клей має наступні недоліки: у нього мала механічна міцність, особливо при виникненні напруг, що розтягують. Утворена суміш малопластична і, що найбільше важливо - період схоплювання суміші досить великий. Це неприйнятно особливо в тих випадках, коли необхідно закріплення мінеральних декоративних або лицювальних плиток на вертикальній поверхні. При низькій швидкості отвердіння клейового складу необхідно виконання додаткових заходів щодо утримання плиток у фіксованому положенні. Це невиправдано збільшує вартість ремонтно-будівельних робіт, вимагає значних трудових і матеріальних витрат. Істотним недоліком відомого складу клею є те, що тривалість його отвердіння не дозволяє допускати мінімальні зсуви фіксуючих пристроїв. Навіть найнезначніші переміщення плитки в процесі утримання на поверхні приводять до того, що міцність кріплення плитки знижується до мінімуму і при найменшому механічному впливі плитка відшаровується від поверхні. Істотним недоліком відомої суміші є необхідність додаткових прискорювачів схоплювання для прискорення фіксації плитки на поверхні, що збільшує вартість ремонтно-будівельних робіт. Задачею корисної моделі є вдосконалення плиткового клею за рахунок введення в його склад регламентованої кількості ефіру целюлози і редиспергуючого порошку, які змішуються рівномірно в об'ємі клейового складу. Як варіант виконання клейового складу - у його масу додають прискорювач схоплювання. Технічний результат, що досягається при реалізації клею, забезпечується за рахунок того, що збільшуються адгезійні властивості клею, його пластичність при формуванні на поверхні і на самій лицювальній плитці. Основним технічним результатом є те, що клейовий склад має високу швидкість отвердіння. Це забезпечує надійну фіксацію великогабаритної і важкої плитки. Технічний результат досягається за рахунок того, що немає необхідності застосування дорогого металоємного устаткування для фіксації мінеральних декоративних плиток на 1 UA 68962 U 5 10 15 20 25 30 35 40 45 50 тривалий період. Використання корисної моделі дозволяє надійно фіксувати лицювальну плитку значних розмірів Заявлений клей може застосовуватися в усьому діапазоні температури навколишнього середовища, за винятком негативних температур. Клей має високі фізикомеханічні параметри і може бути успішно застосовуватися для фіксування лицювальної плитки як усередині так і зовні будинку. Фізико-механічні властивості клею визначають можливість його використання навіть там, де плитка піддається динамічному впливу знакозмінних навантажень. Застосування клею дозволяє забезпечити високу рентабельність його виробництва, а також низькі витрати при будівельних роботах, пов'язаних із кріпленням великогабаритної і важкої плитки на площинах будь-якої просторової орієнтації. Поставлена задача вирішується за рахунок того, що плитковий клей, який швидко схоплюється, містить суміш піску і цементу. Відповідно до корисної моделі, клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,15-0,25 редиспергуючий порошок 0,8-1,5 цемент 33-40 пісок решта. Для мінімізації швидкості затвердіння суміші при кріпленні плиток значної ваги і геометричних розмірів, клей додатково містить прискорювач схоплювання в кількості (мас. %) 1,0. Корисна модель реалізується в такий спосіб. Відповідно до рішення поставленої задачі клей повинен забезпечувати приклеювання плитки з мінерального матеріалу на площину стінки споруди або її підлоги. Основним наповнювачем клею є річковий просіяний і сухий пісок, позбавлений великих фракцій і грудок. Пісок не повинен містити глинистих домішок. Кількість піску визначається як залишкова після внесення всіх основних інгредієнтів. У цілому клейова суміш являє собою комплекс - суміш, у якій інгредієнти розподілені в такий спосіб, при наступному співвідношенні, мас. %: ефір целюлози 0,15-0,25 редиспергуючий порошок 0,8-1,5 цемент 33-40 пісок решта. Клей, що швидко схоплюється, може додатково містити прискорювач схоплювання в кількості (мас. %) - 1,0. У підготовлений пісок уводять цемент, наприклад, портландцемент, марка якого повинна бути не менш 400. Після рівномірного змішування піску і цементу в суміш уводять ефір целюлози в кількості 0,15-0,25 мас. % від загальної кількості суміші. Ефір целюлози дозволяє одержати клей для приклеювання плиток з мінеральної речовини з необхідними для споживача властивостями. Завдяки ефіру целюлози забезпечується легкість перемішування готової до застосування суміші без утворення грудок. Це дуже важливо в тому випадку, коли суміш готують безпосередньо для застосування без засобів механізації. Ефект легкості перемішування досягається за рахунок того, що ефір целюлози має мастильні властивості, чим зменшує тертя між окремими мінеральними частками. Цей ефект дозволяє знизити витрати часу на готування суміші. Ефір целюлози збільшує строк придатності клейового складу збільшуючи його життєздатність і робочого ресурсу. Крім того, цей компонент забезпечує високу швидкість і рівність намазування клею, полегшує намазування і збільшують продуктивність при укладанні плиток. Вміст води в клеї впливає на час схоплювання, що визначає розмір площі, що може бути намазана клеєм за один раз. Ефіри целюлози збільшують кількість води в клеї, зменшуючи до мінімуму кількість води, що усмоктується підкладкою і плиткою. Такий збільшений час схоплювання дає виграш у продуктивності, оскільки клей може бути нанесений на більшу площу. Адгезійна здатність впливає як на легкість наклеювання керамічних плиток, так і на остаточний результат. Шляхом забезпечення відповідної густоти суміші, що утримує ефір целюлози, підвищують адгезійну здатність навіть при високому співвідношенні між водою і твердими частками, забезпечуючи кращий результат і запобігаючи утворенню патьоків. 2 UA 68962 U 5 10 15 20 25 30 35 40 45 50 Ефір целюлози запобігає зміщенню плитки до моменту схоплювання складу. Це дає можливість укладати плитку зверху вниз, знижуючи її витрати і фінансові витрати на внутрішні будівельні роботи. Після внесення ефіру целюлози в суміш вносять редиспергуючий порошок (РП), наприклад, у вигляді потрійного співполімеру етилену, вінілаурату і вінілхлориду або співполімерів вінілацетату і етилену. Редиспергуючий порошок вносять у кількості 0,8-1,5 мас. % від загальної кількості суміші. Використання полімерів (РП) забезпечує поліпшення міцності на розтягання і стиск. Полімер утворює еластичну плівку. Полімери є пластичними матеріалами, тому ефективно гасять ударні навантаження. У процесі схоплювання розчину полімер заповнює капіляри, перешкоджаючи проникненню рідини в шар розчину. Полімерна плівка, що утворюється між компонентами розчину, зміцнює зв'язок між ними і знижує коефіцієнт стирання. Матеріали, що входять до складу РП, зменшують внутрішні руйнування шару розчину під час перепадів температур. Ця речовина застосовується як додаткове в'язке і як гідрофобний засіб. РП поліпшує адгезію, міцність на вигин, здатність до деформації, зносостійкість сумішей із цією добавкою. У лужному середовищі за рахунок особливого складу і способу виробництва смоли і гідрофобного адитиву досягається сильний і стійкий гідрофобний ефект, а водопоглинання значно знижується. При додаванні достатньої кількості РП будівельні матеріали набувають доброї здатності до деформації, у тому числі і при низьких температурах. Властивість РП - поєднання гідрофобної дії з функцією в'язкості надає клеям на цементній основі в'язку гарну адгезію. У силу яскраво вираженої гідрофобності зменшується руйнування шару клею під дією атмосферних опадів і низьких температур. При виготовленні клейового складу РП уводиться разом з іншими сухими речовинами за допомогою відповідного устаткування. Після змішування усіх компонентів, клей приводять у робочий стан додаванням у суміш води. Кількість води визначають залежно від умов закріплювання плитки, її ваги та розмирів. Замішування складу при додаванні відповідної кількості води може здійснюватися вручну або за допомогою механізмів. Редиспергуючі порошки, що включають у склад сухих сумішей, забезпечують клею гарну еластичність під час нанесення, підвищену адгезію до різних поверхонь, більшу пластичність і міцність на вигин. Як прискорювач схоплювання може бути використаний: натрій вуглекислий, мелене гашене вапно, хлористий натрій і ін. Дослідження показали, що кількість прискорювача схоплювання повинна становити 0,1 мас. % від загальної кількості клею. Зменшення його кількості приводить до подовження строку схоплювання клею, а збільшення його кількості не збільшує швидкість отвердіння, приводить до зниження механічної міцності шару клею, роблячи його здатним до тріщиноутворення. Дослідження проводили при різних співвідношеннях інгредієнтів клейового складу для приклеювання керамічних та лицювальних плиток, виконаних із природного або штучного каменю. Нижче наведені основні базові варіанти заявленого складу, які підтвердили високу якість плиткового клею. У першому базовому складі (реєстраційний індекс SK-12S), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,15 редиспергуючий порошок 0,8 цемент 33 пісок решта. У другому базовому складі (реєстраційний індекс SK-20S), основні інгредієнти були представлені в наступному співвідношенні, мас. %: ефір целюлози 0,25 редиспергуючий порошок 1,5 цемент 40 пісок решта. Для прискорення схоплювання клею застосовували прискорювач схоплювання в кількості (мас. %) рівній 1,0. Дослідження показали, що клейова суміш при максимальному і мінімальному співвідношенні інгредієнтів забезпечує високу якість незалежно від температурного градієнту навколишнього середовища. 3 UA 68962 U 5 10 15 20 25 30 35 40 Клей показав високу ефективність при випробуваннях, які проходили усередині і зовні будинку, при виконанні лицювальних робіт шляхом приклеювання керамічної плитки малих і середніх розмірів. Дослідження показали, клей має високу міцність і високі експлуатаційні характеристики. Клей може бути використаний для кріплення лицювальних плит від малого і середнього розміру до великих плит, які мають значні габаритні розміри і вагу. Лицювальні плити можуть бути закріплені на будь-якій підготовленій твердій основі. Клей не дає усадки і дозволяє працювати при знижених температурах, а також в умовах високої вологості. У цілому застосування клею відповідає технологічним будівельним вимогам, до яких відносяться: - здатність утримувати декоративні лицювальні плитки значного розміру і ваги; - використання при знижених температурах; - використання при підвищеній вологості; - висока швидкість схоплювання. Дослідження показали, що оптимальною кількістю (мас. %) цементу, застосовуваному при виготовленні клейового складу є величина (33-40)%. Кількість цементу менше 33 % не забезпечує достатньої міцності з'єднання плитки з поверхнею. Збільшення кількості цементу приводить до його зайвої перевитрати, а також до збільшення напруг на розтяг у клейовому шарі. Це приводить до можливого зниження міцності кріплення плитки або її відшаровувань протягом деякого часу. Дозована кількість ефіру целюлози (мас. %), рівна 0,15-0,25 обґрунтована тим, що при зменшенні його кількості зменшується легкість перемішування готової суміші, зменшується строк придатності клейового складу, зменшується робочий ресурс, зменшується продуктивність при укладанні плиток. При збільшенні кількості ефіру целюлози, збільшуються витрати на виготовлення клейової суміші і, відповідно, собівартість будівельних робіт. Істотних змін у якісних показниках, що характеризують клей при збільшенні ефіру целюлози не встановлено. Діапазон застосування редиспергованого порошку РП (мас. %) становить 0,8-1,5, при зменшенні кількості цього порошку менше 0,8 зменшується адгезія суміші при кріпленні плиток до кам'яної поверхні. Зменшення кількості РП приводить до зниження морозостійкості фіксуючого шару, що приводить до відшаровування плитки при коливаннях температури навколишнього середовища. Збільшення кількості РП, обумовлене в заявленому діапазоні, не приводить до змін експлуатаційних показників клею. Збільшення кількості РП приводить до зайвих витрат на готування суміші і, відповідно, збільшення собівартості ремонтно-будівельних робіт. Дослідно-промислові випробування заявленого клейового складу показали його високі експлуатаційні показники, дозволяючи закріплювати плитку як на горизонтальній, так і на вертикальній площинах, як усередині, так і зовні приміщень. Склад дозволяє кріпити плитку значної ваги і розміру на тривалий період часу без ризику відшаровування при зміні широкого діапазону температури і вологості під впливом кліматичних умов. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Клей, що швидко схоплюється, що містить суміш піску і цементу, який відрізняється тим, що додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,15-0,25 редиспергуючий порошок 0,8-1,5 цемент 33-40 пісок решта. 2. Клей за п. 1, який відрізняється тим, що додатково містить прискорювач схоплювання в кількості (мас. %) 1,0 від загальної кількості клею. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Quick-setting tile adhesive

Автори англійською

Mulko Ivan Pylypovych

Назва патенту російською

Быстросхватывающийся плиточный клей

Автори російською

Мулько Иван Филиппович

МПК / Мітки

МПК: C09J 1/00, C09J 101/00

Мітки: плитковий, схоплюється, швидкої, клей
