Спосіб демонтажу секцій механізованого кріплення

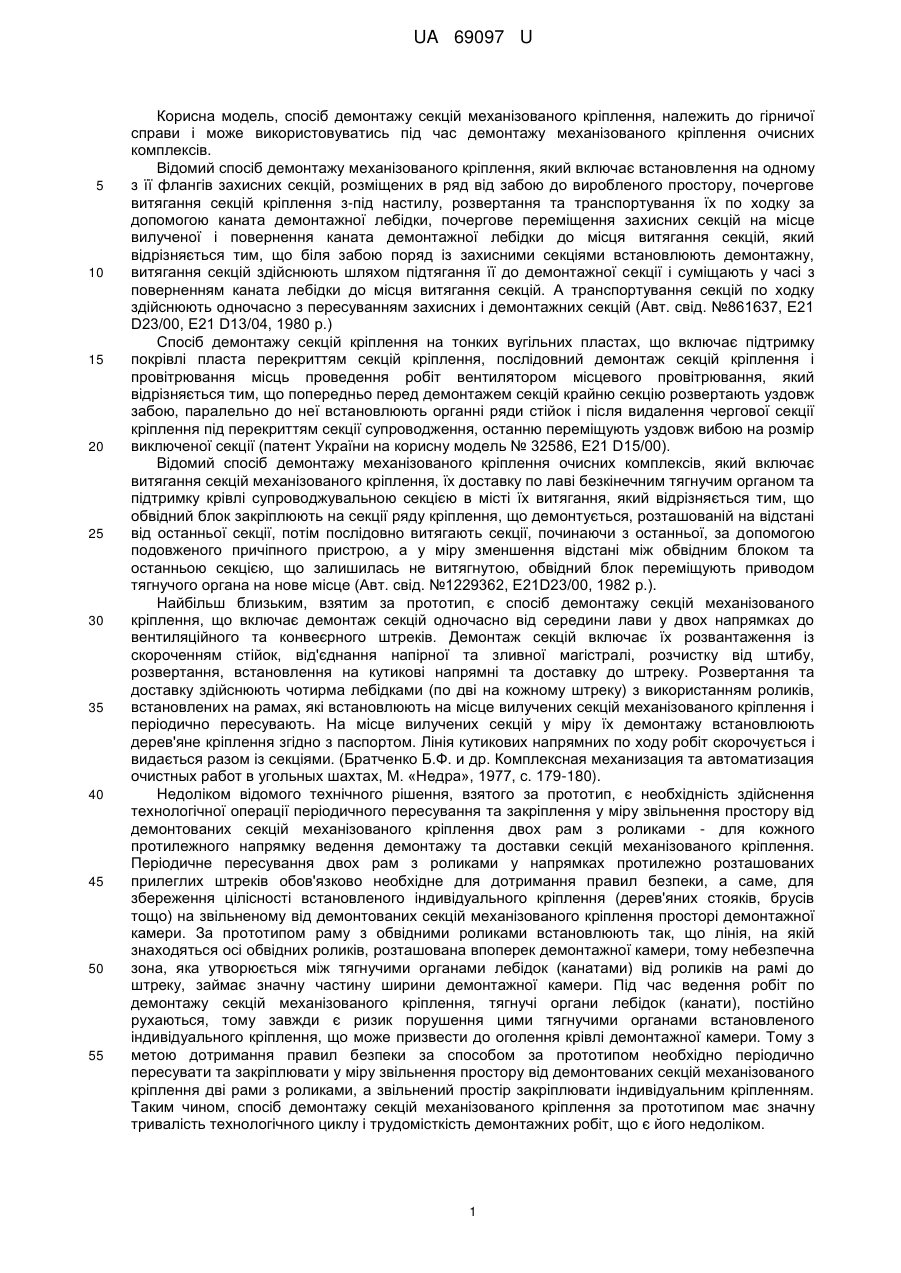

Реферат: Спосіб демонтажу секцій механізованого кріплення, за яким виконують демонтаж кількох поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери, встановлення на звільненому при цьому просторі обвідних роликів, за допомогою яких тягнучими органами здійснюють почерговий демонтаж секцій механізованого кріплення, що залишилися, та доставку їх по недемонтованих ділянках демонтажної камери у напрямках протилежно розташованих прилеглих штреків. Демонтаж поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери здійснюють у кількості не менше однієї, а обвідні ролики встановлюють вздовж демонтажної камери і закріплюють стаціонарно. UA 69097 U (54) СПОСІБ ДЕМОНТАЖУ СЕКЦІЙ МЕХАНІЗОВАНОГО КРІПЛЕННЯ UA 69097 U UA 69097 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, спосіб демонтажу секцій механізованого кріплення, належить до гірничої справи і може використовуватись під час демонтажу механізованого кріплення очисних комплексів. Відомий спосіб демонтажу механізованого кріплення, який включає встановлення на одному з її флангів захисних секцій, розміщених в ряд від забою до виробленого простору, почергове витягання секцій кріплення з-під настилу, розвертання та транспортування їх по ходку за допомогою каната демонтажної лебідки, почергове переміщення захисних секцій на місце вилученої і повернення каната демонтажної лебідки до місця витягання секцій, який відрізняється тим, що біля забою поряд із захисними секціями встановлюють демонтажну, витягання секцій здійснюють шляхом підтягання її до демонтажної секції і суміщають у часі з поверненням каната лебідки до місця витягання секцій. А транспортування секцій по ходку здійснюють одночасно з пересуванням захисних і демонтажних секцій (Авт. свід. №861637, Е21 D23/00, Е21 D13/04, 1980 р.) Спосіб демонтажу секцій кріплення на тонких вугільних пластах, що включає підтримку покрівлі пласта перекриттям секцій кріплення, послідовний демонтаж секцій кріплення і провітрювання місць проведення робіт вентилятором місцевого провітрювання, який відрізняється тим, що попередньо перед демонтажем секцій крайню секцію розвертають уздовж забою, паралельно до неї встановлюють органні ряди стійок і після видалення чергової секції кріплення під перекриттям секції супроводження, останню переміщують уздовж вибою на розмір виключеної секції (патент України на корисну модель № 32586, Е21 D15/00). Відомий спосіб демонтажу механізованого кріплення очисних комплексів, який включає витягання секцій механізованого кріплення, їх доставку по лаві безкінечним тягнучим органом та підтримку крівлі супроводжувальною секцією в місті їх витягання, який відрізняється тим, що обвідний блок закріплюють на секції ряду кріплення, що демонтується, розташованій на відстані від останньої секції, потім послідовно витягають секції, починаючи з останньої, за допомогою подовженого причіпного пристрою, а у міру зменшення відстані між обвідним блоком та останньою секцією, що залишилась не витягнутою, обвідний блок переміщують приводом тягнучого органа на нове місце (Авт. свід. №1229362, E21D23/00, 1982 р.). Найбільш близьким, взятим за прототип, є спосіб демонтажу секцій механізованого кріплення, що включає демонтаж секцій одночасно від середини лави у двох напрямках до вентиляційного та конвеєрного штреків. Демонтаж секцій включає їх розвантаження із скороченням стійок, від'єднання напірної та зливної магістралі, розчистку від штибу, розвертання, встановлення на кутикові напрямні та доставку до штреку. Розвертання та доставку здійснюють чотирма лебідками (по дві на кожному штреку) з використанням роликів, встановлених на рамах, які встановлюють на місце вилучених секцій механізованого кріплення і періодично пересувають. На місце вилучених секцій у міру їх демонтажу встановлюють дерев'яне кріплення згідно з паспортом. Лінія кутикових напрямних по ходу робіт скорочується і видається разом із секціями. (Братченко Б.Ф. и др. Комплексная механизация та автоматизация очистных работ в угольных шахтах, Μ. «Недра», 1977, с. 179-180). Недоліком відомого технічного рішення, взятого за прототип, є необхідність здійснення технологічної операції періодичного пересування та закріплення у міру звільнення простору від демонтованих секцій механізованого кріплення двох рам з роликами - для кожного протилежного напрямку ведення демонтажу та доставки секцій механізованого кріплення. Періодичне пересування двох рам з роликами у напрямках протилежно розташованих прилеглих штреків обов'язково необхідне для дотримання правил безпеки, а саме, для збереження цілісності встановленого індивідуального кріплення (дерев'яних стояків, брусів тощо) на звільненому від демонтованих секцій механізованого кріплення просторі демонтажної камери. За прототипом раму з обвідними роликами встановлюють так, що лінія, на якій знаходяться осі обвідних роликів, розташована впоперек демонтажної камери, тому небезпечна зона, яка утворюється між тягнучими органами лебідок (канатами) від роликів на рамі до штреку, займає значну частину ширини демонтажної камери. Під час ведення робіт по демонтажу секцій механізованого кріплення, тягнучі органи лебідок (канати), постійно рухаються, тому завжди є ризик порушення цими тягнучими органами встановленого індивідуального кріплення, що може призвести до оголення крівлі демонтажної камери. Тому з метою дотримання правил безпеки за способом за прототипом необхідно періодично пересувати та закріплювати у міру звільнення простору від демонтованих секцій механізованого кріплення дві рами з роликами, а звільнений простір закріплювати індивідуальним кріпленням. Таким чином, спосіб демонтажу секцій механізованого кріплення за прототипом має значну тривалість технологічного циклу і трудомісткість демонтажних робіт, що є його недоліком. 1 UA 69097 U 5 10 15 20 25 30 35 40 45 50 55 В основу корисної моделі поставлена задача вдосконалення способу демонтажу секцій механізованого кріплення в якому демонтаж поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери здійснюють у кількості не менше однієї, а обвідні ролики встановлюють вздовж демонтажної камери і закріплюють стаціонарно. При такому рішенні досягається технічний результат, який полягає у виключенні технологічних операцій по пересуванню та закріпленню двох рам з роликами у міру звільнення простору від демонтованих секцій механізованого кріплення. Досягнення такого технічного результату забезпечує споживчі властивості способу, що заявляється: зменшення тривалості технологічного циклу і трудомісткості демонтажних робіт. Поставлена задача вирішується тим, що у відомому способі демонтажу секцій механізованого кріплення, за яким виконують демонтаж кількох поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери, встановлення на звільненому при цьому просторі обвідних роликів, за допомогою яких тягнучими органами здійснюють почерговий демонтаж секцій механізованого кріплення, що залишилися, та доставку їх по недемонтованих ділянках демонтажної камери у напрямках протилежно розташованих прилеглих штреків, відповідно до корисної моделі, демонтаж поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери здійснюють у кількості не менше однієї, а обвідні ролики встановлюють вздовж демонтажної камери і закріплюють стаціонарно. Завдяки такому виконанню способу демонтажу секцій механізованого кріплення, що заявляється, забезпечується наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі, що заявляється, та технічним результатом. Демонтаж поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери здійснюють у кількості не менше однієї, що дозволяє одразу встановити обвідні ролики після видалення не менше однієї секції механізованого кріплення. Кількість демонтованих до встановлення обвідних роликів секцій механізованого кріплення залежить від їх технічних характеристик (вага, висота, довжина, ширина), від організації робіт тощо. Встановлення обвідних роликів вздовж демонтажної камери зі сторони вибою звужує зону, що знаходиться між тягнучими органами та є небезпечною. Якщо демонтаж секцій здійснювати, наприклад, за допомогою ВСП комбайна, то безкінцевий тягнучий орган буде розташований у вертикальній площині відносно ґрунту демонтажної камери і ширина небезпечної зони, що знаходиться між верхньою та нижньою частинами безкінцевого тягнучого органа, теж переходить у вертикальну площину, і по ширині виробки буде складати ширину кільця ланцюга, тобто порівняно з шириною демонтажної камери буде дуже малою. Таке рішення дозволяє встановити обвідні ролики стаціонарно і не переставляти їх, а ризик порушення тягнучими органами встановленого індивідуального кріплення (дерев'яних стояків), що може призвести до вивалів з крівлі демонтажної камери, зникає. Тому немає необхідності у періодичному перенесенні обвідних роликів і цю технологічну операцію можна виключити без погіршення стану техніки безпеки. Таким чином, досягається заявлений технічний результат - виключення технологічних операцій по пересуванню та закріпленню обвідних роликів у міру звільнення простору від демонтованих секцій механізованого кріплення, що забезпечує споживчі властивості способу, що заявляється: зменшення тривалості технологічного циклу і трудомісткості демонтажних робіт. Суть корисної моделі, спосіб демонтажу секцій механізованого кріплення, пояснюється кресленням, де схематично зображено монтажну камеру - вид зверху. Спосіб демонтажу секцій механізованого кріплення, що пропонується, здійснюється за допомогою наступних операцій. На протилежних штреках 1 і 2 розміщують ВСП (винесена система подачі комбайна) 3 і 4. Умовно поділяють демонтажну камеру на зони демонтажу А і Б. Це може бути середина лави, тоді на протилежні штреки доставляють однакову кількість секцій механізованого кріплення 5, чи інше поділення, що зумовлюється організацією робіт на шахті. Перед початком демонтажу секцій механізованого кріплення 5 здійснюють демонтаж поряд розташованих секцій механізованого кріплення 6 з середньої ділянки демонтажної камери у кількості не менше однієї. Витягання секцій 6 здійснюють за допомогою гідродомкрата сусідньої секції і відрізка ланцюга чи каната. Потім секцію механізованого кріплення 6 приєднують до ланцюга 7 та/або 8 відповідного ВСП 3 та 4 і транспортують на штрек. За необхідності таким же чином витягають ще декілька секцій механізованого кріплення 6. Кількість поряд розташованих секцій механізованого кріплення 6, які необхідно витягти перед почерговим демонтажем секцій механізованого кріплення 5, залежить від виду та типорозміру секції (КД-80, КД-99, ДМ, Ostroj, DBT, тощо), а звільнений простір повинен забезпечити можливість розміщення обвідних роликів. 2 UA 69097 U 5 10 15 20 На звільненому просторі, який з'явився після демонтажу поряд розташованих секцій механізованого кріплення 6 з середньої ділянки демонтажної камери у кількості не менше однієї, встановлюють вздовж демонтажної камери зі сторони забою 9 обвідні ролики 10 і 11, та стаціонарно їх закріплюють, наприклад, у ґрунт виробки за допомогою анкерного кріплення 12. На кожен обвідний ролик замикають безкінечний тяговий ланцюг 7 та 8 відповідного ВСП 3 та 4 зі штреку. Потім здійснюють демонтаж секцій механізованого кріплення 5: почергово витягають, розвертають їх, приєднують кожну секцію до безкінечного тягового ланцюга відповідного ВСП та доставляють по недемонтованих ділянках демонтажної камери у напрямках протилежно розташованих прилеглих штреків. Демонтаж секцій механізованого кріплення можна здійснювати одночасно чи роздільно у часі. Це залежить від організації робіт на шахті. Спосіб демонтажу секцій механізованого кріплення, що заявляється, може бути виконаний за допомогою відомих засобів та методів, а при його здійсненні здатний забезпечити досягнення заявленого технічного результату, а значить відповідає вимозі промислової придатності. Технічних рішень, ідентичних способу монтажу механізованого кріплення очисних комплексів, що заявляється, під час проведення патентно-інформаційного пошуку не виявлено. Таким чином, корисна модель, що заявляється, яка належить до способу демонтажу секцій механізованого кріплення, є новою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб демонтажу секцій механізованого кріплення, за яким виконують демонтаж кількох поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери, встановлення на звільненому при цьому просторі обвідних роликів, за допомогою яких тягнучими органами здійснюють почерговий демонтаж секцій механізованого кріплення, що залишилися, та доставку їх по недемонтованих ділянках демонтажної камери у напрямках протилежно розташованих прилеглих штреків, який відрізняється тим, що демонтаж поряд розташованих секцій механізованого кріплення з середньої ділянки демонтажної камери здійснюють у кількості не менше однієї, а обвідні ролики встановлюють вздовж демонтажної камери і закріплюють стаціонарно. 3 UA 69097 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
