Пристрій для навішування канатів

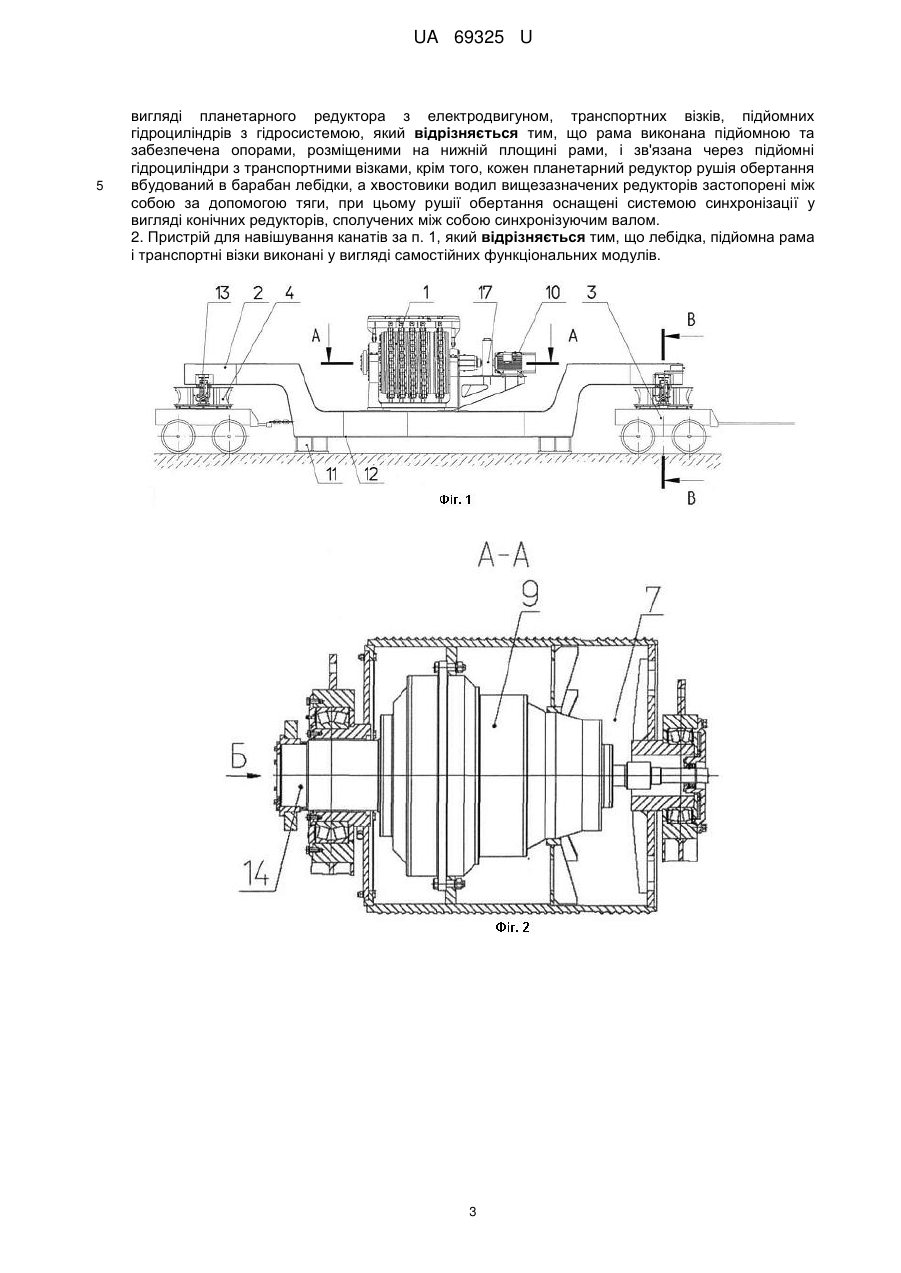

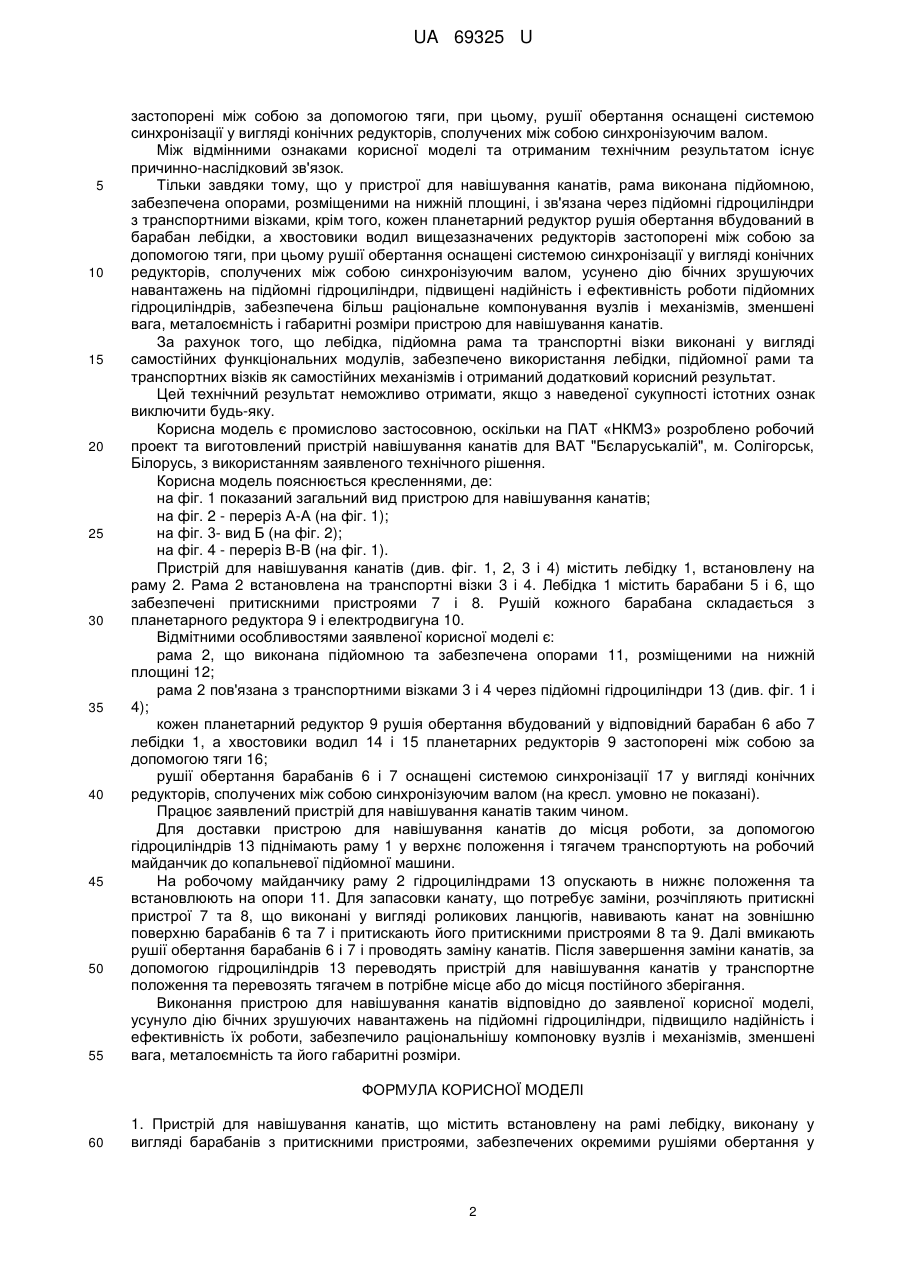

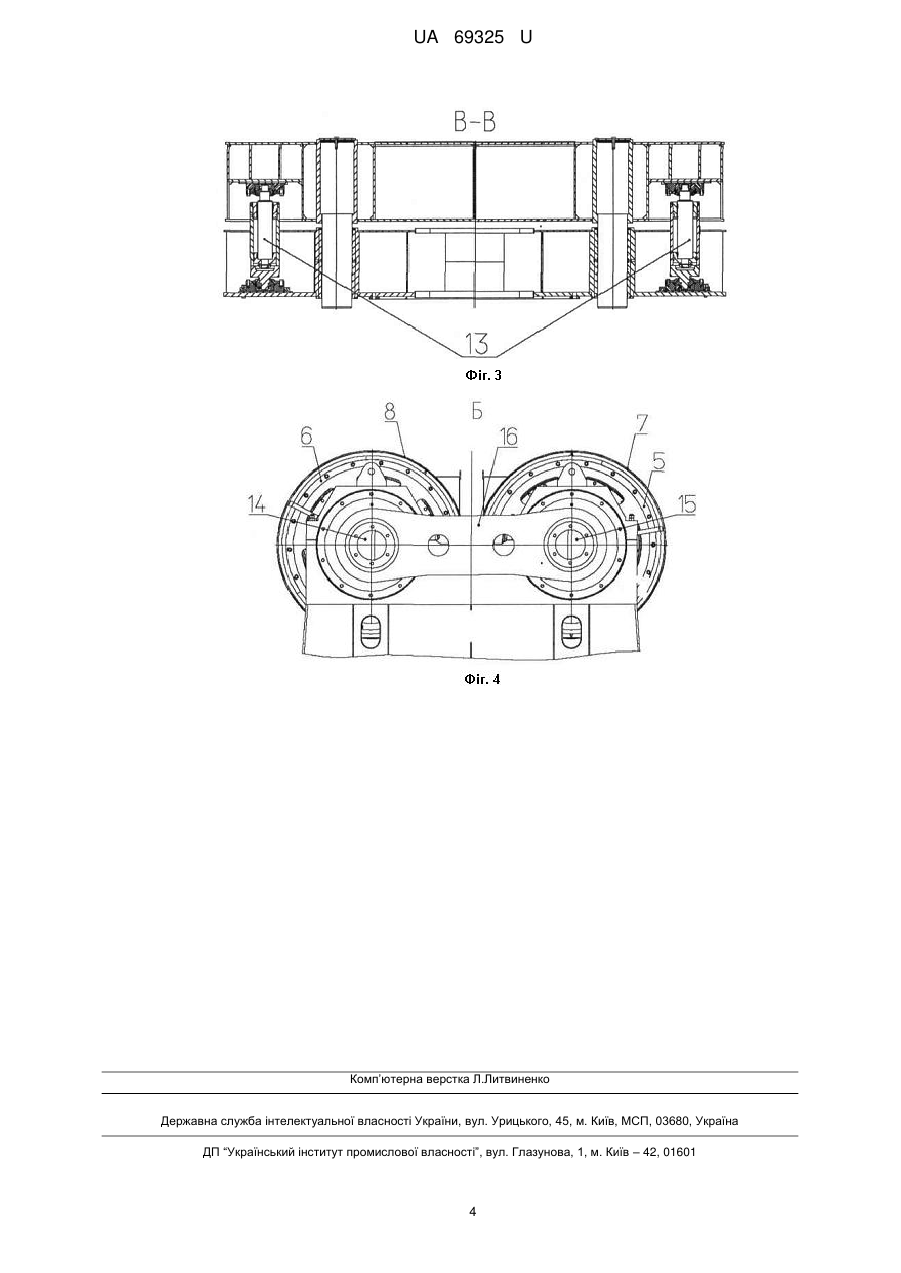

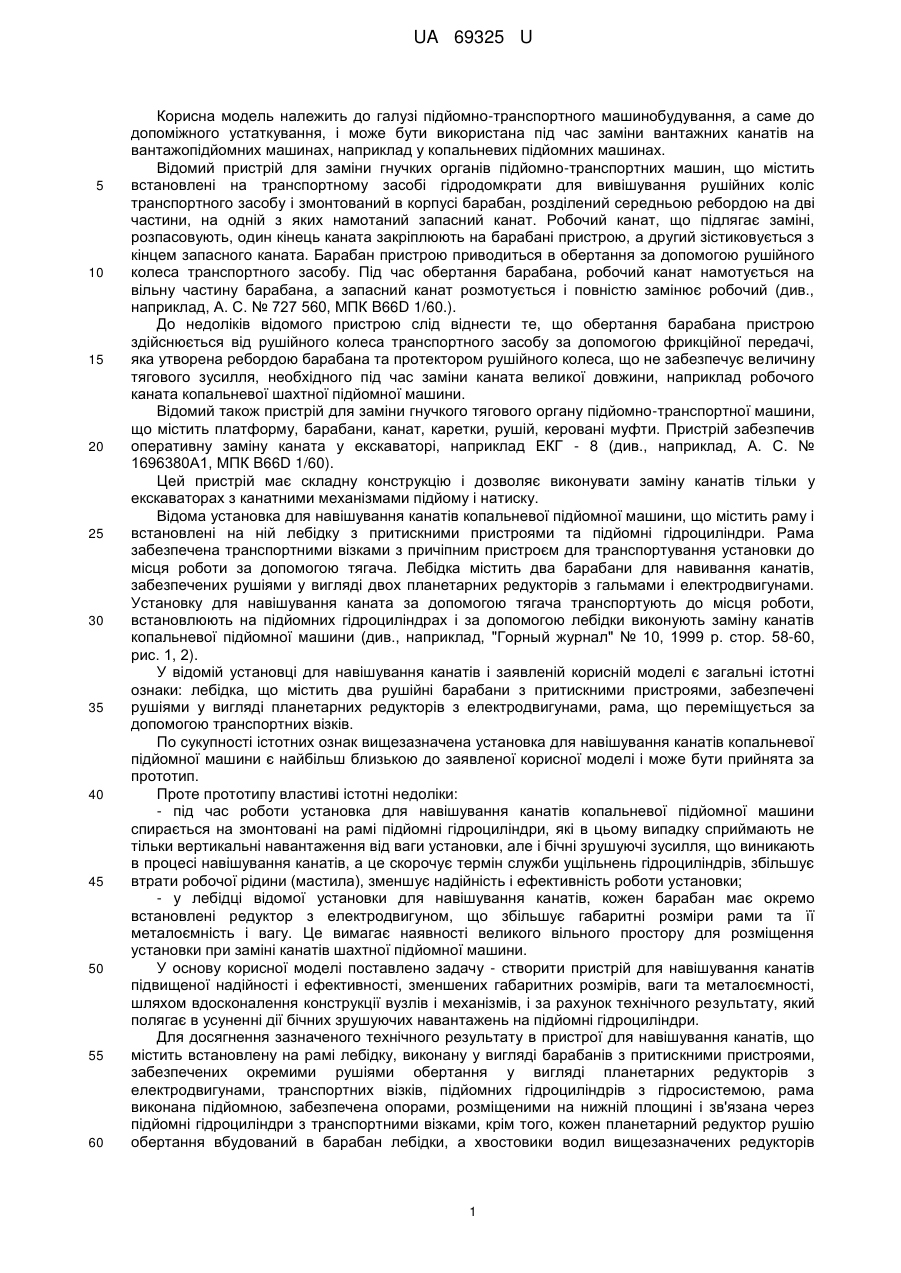

Реферат: Пристрій для навішування канатів, що містить встановлену на рамі лебідку, виконану у вигляді барабанів з притискними пристроями, забезпечених окремими рушіями обертання у вигляді планетарного редуктора з електродвигуном, транспортних візків, підйомних гідроциліндрів з гідросистемою, причому рама виконана підйомною та забезпечена опорами, розміщеними на нижній площині рами, і зв'язана через підйомні гідроциліндри з транспортними візками, крім того, кожен планетарний редуктор рушія обертання вбудований в барабан лебідки, а хвостовики водил вищезазначених редукторів застопорені між собою за допомогою тяги, при цьому рушії обертання оснащені системою синхронізації у вигляді конічних редукторів, сполучених між собою синхронізуючим валом. UA 69325 U (54) ПРИСТРІЙ ДЛЯ НАВІШУВАННЯ КАНАТІВ UA 69325 U UA 69325 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі підйомно-транспортного машинобудування, а саме до допоміжного устаткування, і може бути використана під час заміни вантажних канатів на вантажопідйомних машинах, наприклад у копальневих підйомних машинах. Відомий пристрій для заміни гнучких органів підйомно-транспортних машин, що містить встановлені на транспортному засобі гідродомкрати для вивішування рушійних коліс транспортного засобу і змонтований в корпусі барабан, розділений середньою ребордою на дві частини, на одній з яких намотаний запасний канат. Робочий канат, що підлягає заміні, розпасовують, один кінець каната закріплюють на барабані пристрою, а другий зістиковується з кінцем запасного каната. Барабан пристрою приводиться в обертання за допомогою рушійного колеса транспортного засобу. Під час обертання барабана, робочий канат намотується на вільну частину барабана, а запасний канат розмотується і повністю замінює робочий (див., наприклад, А. С. № 727 560, МПК B66D 1/60.). До недоліків відомого пристрою слід віднести те, що обертання барабана пристрою здійснюється від рушійного колеса транспортного засобу за допомогою фрикційної передачі, яка утворена ребордою барабана та протектором рушійного колеса, що не забезпечує величину тягового зусилля, необхідного під час заміни каната великої довжини, наприклад робочого каната копальневої шахтної підйомної машини. Відомий також пристрій для заміни гнучкого тягового органу підйомно-транспортної машини, що містить платформу, барабани, канат, каретки, рушій, керовані муфти. Пристрій забезпечив оперативну заміну каната у екскаваторі, наприклад ЕКГ - 8 (див., наприклад, А. С. № 1696380А1, МПК B66D 1/60). Цей пристрій має складну конструкцію і дозволяє виконувати заміну канатів тільки у екскаваторах з канатними механізмами підйому і натиску. Відома установка для навішування канатів копальневої підйомної машини, що містить раму і встановлені на ній лебідку з притискними пристроями та підйомні гідроциліндри. Рама забезпечена транспортними візками з причіпним пристроєм для транспортування установки до місця роботи за допомогою тягача. Лебідка містить два барабани для навивання канатів, забезпечених рушіями у вигляді двох планетарних редукторів з гальмами і електродвигунами. Установку для навішування каната за допомогою тягача транспортують до місця роботи, встановлюють на підйомних гідроциліндрах і за допомогою лебідки виконують заміну канатів копальневої підйомної машини (див., наприклад, "Горный журнал" № 10, 1999 р. стор. 58-60, рис. 1, 2). У відомій установці для навішування канатів і заявленій корисній моделі є загальні істотні ознаки: лебідка, що містить два рушійні барабани з притискними пристроями, забезпечені рушіями у вигляді планетарних редукторів з електродвигунами, рама, що переміщується за допомогою транспортних візків. По сукупності істотних ознак вищезазначена установка для навішування канатів копальневої підйомної машини є найбільш близькою до заявленої корисної моделі і може бути прийнята за прототип. Проте прототипу властиві істотні недоліки: - під час роботи установка для навішування канатів копальневої підйомної машини спирається на змонтовані на рамі підйомні гідроциліндри, які в цьому випадку сприймають не тільки вертикальні навантаження від ваги установки, але і бічні зрушуючі зусилля, що виникають в процесі навішування канатів, а це скорочує термін служби ущільнень гідроциліндрів, збільшує втрати робочої рідини (мастила), зменшує надійність і ефективність роботи установки; - у лебідці відомої установки для навішування канатів, кожен барабан має окремо встановлені редуктор з електродвигуном, що збільшує габаритні розміри рами та її металоємність і вагу. Це вимагає наявності великого вільного простору для розміщення установки при заміні канатів шахтної підйомної машини. У основу корисної моделі поставлено задачу - створити пристрій для навішування канатів підвищеної надійності і ефективності, зменшених габаритних розмірів, ваги та металоємності, шляхом вдосконалення конструкції вузлів і механізмів, і за рахунок технічного результату, який полягає в усуненні дії бічних зрушуючих навантажень на підйомні гідроциліндри. Для досягнення зазначеного технічного результату в пристрої для навішування канатів, що містить встановлену на рамі лебідку, виконану у вигляді барабанів з притискними пристроями, забезпечених окремими рушіями обертання у вигляді планетарних редукторів з електродвигунами, транспортних візків, підйомних гідроциліндрів з гідросистемою, рама виконана підйомною, забезпечена опорами, розміщеними на нижній площині і зв'язана через підйомні гідроциліндри з транспортними візками, крім того, кожен планетарний редуктор рушію обертання вбудований в барабан лебідки, а хвостовики водил вищезазначених редукторів 1 UA 69325 U 5 10 15 20 25 30 35 40 45 50 55 застопорені між собою за допомогою тяги, при цьому, рушії обертання оснащені системою синхронізації у вигляді конічних редукторів, сполучених між собою синхронізуючим валом. Між відмінними ознаками корисної моделі та отриманим технічним результатом існує причинно-наслідковий зв'язок. Тільки завдяки тому, що у пристрої для навішування канатів, рама виконана підйомною, забезпечена опорами, розміщеними на нижній площині, і зв'язана через підйомні гідроциліндри з транспортними візками, крім того, кожен планетарний редуктор рушія обертання вбудований в барабан лебідки, а хвостовики водил вищезазначених редукторів застопорені між собою за допомогою тяги, при цьому рушії обертання оснащені системою синхронізації у вигляді конічних редукторів, сполучених між собою синхронізуючим валом, усунено дію бічних зрушуючих навантажень на підйомні гідроциліндри, підвищені надійність і ефективність роботи підйомних гідроциліндрів, забезпечена більш раціональне компонування вузлів і механізмів, зменшені вага, металоємність і габаритні розміри пристрою для навішування канатів. За рахунок того, що лебідка, підйомна рама та транспортні візки виконані у вигляді самостійних функціональних модулів, забезпечено використання лебідки, підйомної рами та транспортних візків як самостійних механізмів і отриманий додатковий корисний результат. Цей технічний результат неможливо отримати, якщо з наведеної сукупності істотних ознак виключити будь-яку. Корисна модель є промислово застосовною, оскільки на ПАТ «НКМЗ» розроблено робочий проект та виготовлений пристрій навішування канатів для ВАТ "Бєларуськалій", м. Солігорськ, Білорусь, з використанням заявленого технічного рішення. Корисна модель пояснюється кресленнями, де: на фіг. 1 показаний загальний вид пристрою для навішування канатів; на фіг. 2 - переріз А-А (на фіг. 1); на фіг. 3- вид Б (на фіг. 2); на фіг. 4 - переріз В-В (на фіг. 1). Пристрій для навішування канатів (див. фіг. 1, 2, 3 і 4) містить лебідку 1, встановлену на раму 2. Рама 2 встановлена на транспортні візки 3 і 4. Лебідка 1 містить барабани 5 і 6, що забезпечені притискними пристроями 7 і 8. Рушій кожного барабана складається з планетарного редуктора 9 і електродвигуна 10. Відмітними особливостями заявленої корисної моделі є: рама 2, що виконана підйомною та забезпечена опорами 11, розміщеними на нижній площині 12; рама 2 пов'язана з транспортними візками 3 і 4 через підйомні гідроциліндри 13 (див. фіг. 1 і 4); кожен планетарний редуктор 9 рушія обертання вбудований у відповідний барабан 6 або 7 лебідки 1, а хвостовики водил 14 і 15 планетарних редукторів 9 застопорені між собою за допомогою тяги 16; рушії обертання барабанів 6 і 7 оснащені системою синхронізації 17 у вигляді конічних редукторів, сполучених між собою синхронізуючим валом (на кресл. умовно не показані). Працює заявлений пристрій для навішування канатів таким чином. Для доставки пристрою для навішування канатів до місця роботи, за допомогою гідроциліндрів 13 піднімають раму 1 у верхнє положення і тягачем транспортують на робочий майданчик до копальневої підйомної машини. На робочому майданчику раму 2 гідроциліндрами 13 опускають в нижнє положення та встановлюють на опори 11. Для запасовки канату, що потребує заміни, розчіпляють притискні пристрої 7 та 8, що виконані у вигляді роликових ланцюгів, навивають канат на зовнішню поверхню барабанів 6 та 7 і притискають його притискними пристроями 8 та 9. Далі вмикають рушії обертання барабанів 6 і 7 і проводять заміну канатів. Після завершення заміни канатів, за допомогою гідроциліндрів 13 переводять пристрій для навішування канатів у транспортне положення та перевозять тягачем в потрібне місце або до місця постійного зберігання. Виконання пристрою для навішування канатів відповідно до заявленої корисної моделі, усунуло дію бічних зрушуючих навантажень на підйомні гідроциліндри, підвищило надійність і ефективність їх роботи, забезпечило раціональнішу компоновку вузлів і механізмів, зменшені вага, металоємність та його габаритні розміри. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для навішування канатів, що містить встановлену на рамі лебідку, виконану у вигляді барабанів з притискними пристроями, забезпечених окремими рушіями обертання у 2 UA 69325 U 5 вигляді планетарного редуктора з електродвигуном, транспортних візків, підйомних гідроциліндрів з гідросистемою, який відрізняється тим, що рама виконана підйомною та забезпечена опорами, розміщеними на нижній площині рами, і зв'язана через підйомні гідроциліндри з транспортними візками, крім того, кожен планетарний редуктор рушія обертання вбудований в барабан лебідки, а хвостовики водил вищезазначених редукторів застопорені між собою за допомогою тяги, при цьому рушії обертання оснащені системою синхронізації у вигляді конічних редукторів, сполучених між собою синхронізуючим валом. 2. Пристрій для навішування канатів за п. 1, який відрізняється тим, що лебідка, підйомна рама і транспортні візки виконані у вигляді самостійних функціональних модулів. 3 UA 69325 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
