Кріпильно-з’єднувальний пристрій для двох канатів, що взаємно перетинаються

Завантажити PDF файл.

Формула / Реферат

1. Кріпильно-з'єднувальний пристрій для двох канатів, що взаємно перетинаються, який відрізняється тим, що виконаний переважно у вигляді сфери та складається з двох однакових частин (півсфер), з'єднаних між собою торцевими сторонами за допомогою чотирьох виступів та заглибин однієї частини та відповідних їм заглибин та виступів другої частини, при цьому між кожною парою виступів та відповідною їм парою заглибин на торцевій стороні кожної частини утворені півциліндричні поверхні так, що виступи розміщені за поперечною площиною перерізу сфери, яка проходить через її центр паралельно між осями півциліндрів, а заглибини розташовані з протилежної сторони цієї площини, утворюючи з'єднання-затискач з відповідними виступами другої частини при одночасному утворенні у сфері двох пар отворів радіусами відповідно R1 та R2, осі яких взаємно перпендикулярні та віддалені одна від одної на відстані R1+R2.

2. Пристрій за п. 1, який відрізняються тим, що R1=R2.

3. Пристрій за п. 1, який відрізняється тим, що R1 більше R2 та навпаки.

4. Пристрій за п. 1, який відрізняється тим, що має можливість додаткової фіксації півсфер за допомогою гвинтового з'єднання, перпендикулярного площині канатів, що взаємно перетинаються.

5. Пристрій за п. 1, який відрізняється тим, що кожна півсфера виконана з металу чи пластика.

6. Пристрій за п. 1, який відрізняється тим, що радіуси R1 та R2 отворів менше радіусів відповідних канатів, що взаємно перетинаються.

7. Пристрій за п. 1, який відрізняється тим, що кожна півциліндрична поверхня має кільцеві поперечні виступи чи рифлення.

8. Пристрій за п. 1, який відрізняється тим, що кожна півциліндрична поверхня має антифрикційне покриття.

9. Пристрій за п. 1, який відрізняється тим, що має форму кулі чи тіла обертання з заокругленими ребрами, вісь обертання якого перпендикулярна поперечній площині перерізу сфери.

Текст

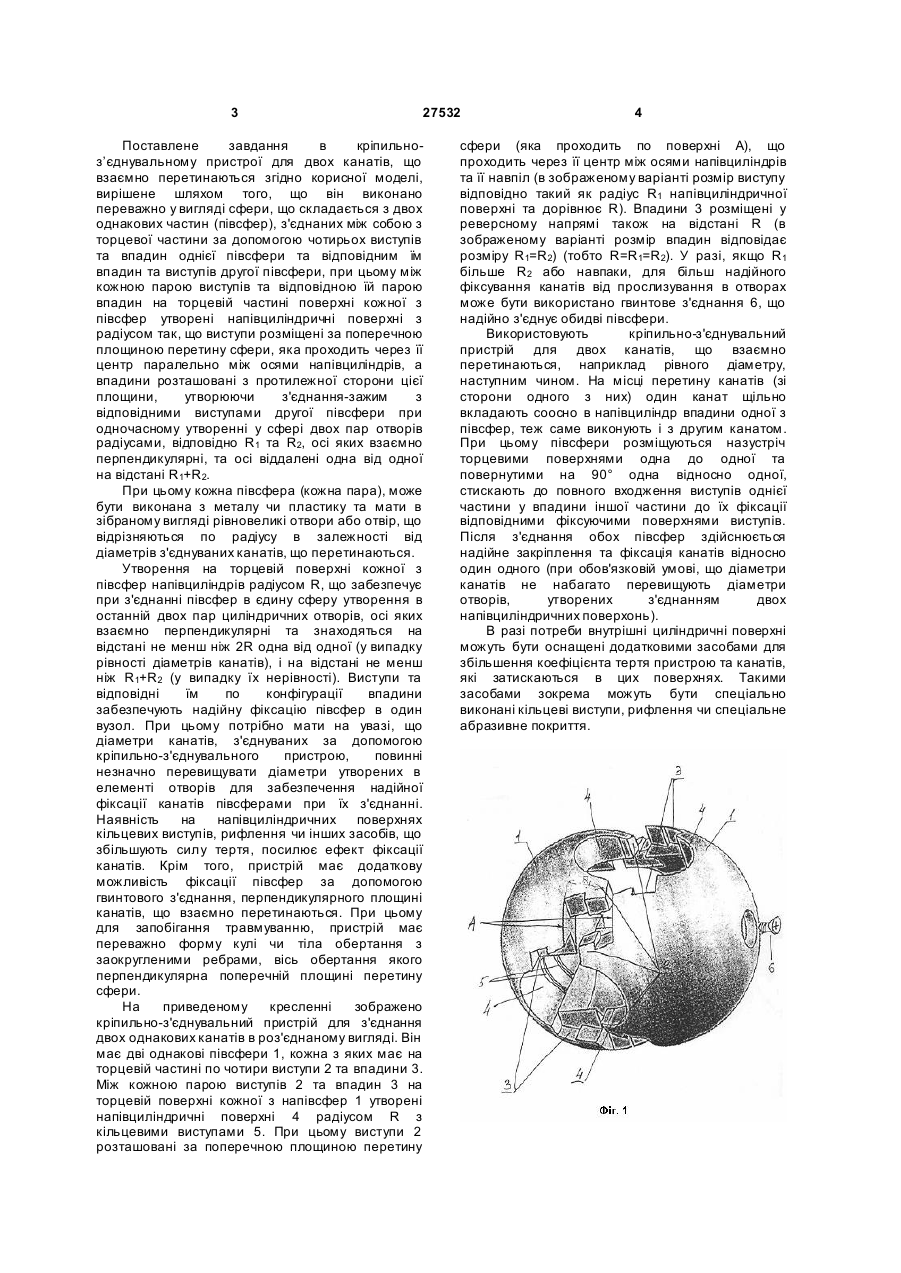

1. Кріпильно-з'єднувальний пристрій для двох канатів, що взаємно перетинаються, який відрізняє ться тим, що виконаний переважно у вигляді сфери та складається з двох однакових частин (півсфер), з'єднаних між собою торцевими сторонами за допомогою чотирьох виступів та заглибин однієї частини та відповідних їм заглибин та виступів другої частини, при цьому між кожною парою виступів та відповідною їм парою заглибин на торцевій стороні кожної частини утворені півциліндричні поверхні так, що виступи розміщені за поперечною площиною перерізу сфери, яка проходить через її центр паралельно між осями півциліндрів, а заглибини розташовані з протилежної сторони цієї площини, утворюючи з'єднання-затискач з відповідними виступами другої частини при одночасному утворенні у сфері U 2 (19) 1 3 27532 Поставлене завдання в кріпильноз’єднувальному пристрої для двох канатів, що взаємно перетинаються згідно корисної моделі, вирішене шляхом того, що він виконано переважно у вигляді сфери, що складається з двох однакових частин (півсфер), з'єднаних між собою з торцевої частини за допомогою чотирьох виступів та впадин однієї півсфери та відповідним їм впадин та виступів другої півсфери, при цьому між кожною парою виступів та відповідною їй парою впадин на торцевій частині поверхні кожної з півсфер утворені напівциліндричні поверхні з радіусом так, що виступи розміщені за поперечною площиною перетину сфери, яка проходить через її центр паралельно між осями напівциліндрів, а впадини розташовані з протилежної сторони цієї площини, утворюючи з'єднання-зажим з відповідними виступами другої півсфери при одночасному утворенні у сфері двох пар отворів радіусами, відповідно R1 та R2, осі яких взаємно перпендикулярні, та осі віддалені одна від одної на відстані R1+R2. При цьому кожна півсфера (кожна пара), може бути виконана з металу чи пластику та мати в зібраному вигляді рівновеликі отвори або отвір, що відрізняються по радіусу в залежності від діаметрів з'єднуваних канатів, що перетинаються. Утворення на торцевій поверхні кожної з півсфер напівциліндрів радіусом R, що забезпечує при з'єднанні півсфер в єдину сферу утворення в останній двох пар циліндричних отворів, осі яких взаємно перпендикулярні та знаходяться на відстані не менш ніж 2R одна від одної (у випадку рівності діаметрів канатів), і на відстані не менш ніж R1+R2 (у випадку їх нерівності). Виступи та відповідні їм по конфігурації впадини забезпечують надійну фіксацію півсфер в один вузол. При цьому потрібно мати на увазі, що діаметри канатів, з'єднуваних за допомогою кріпильно-з'єднувального пристрою, повинні незначно перевищувати діаметри утворених в елементі отворів для забезпечення надійної фіксації канатів півсферами при їх з'єднанні. Наявність на напівциліндричних поверхнях кільцевих виступів, рифлення чи інших засобів, що збільшують силу тертя, посилює ефект фіксації канатів. Крім того, пристрій має додаткову можливість фіксації півсфер за допомогою гвинтового з'єднання, перпендикулярного площині канатів, що взаємно перетинаються. При цьому для запобігання травмуванню, пристрій має переважно форму кулі чи тіла обертання з заокругленими ребрами, вісь обертання якого перпендикулярна поперечній площині перетину сфери. На приведеному кресленні зображено кріпильно-з'єднувальний пристрій для з'єднання двох однакових канатів в роз'єднаному вигляді. Він має дві однакові півсфери 1, кожна з яких має на торцевій частині по чотири виступи 2 та впадини 3. Між кожною парою виступів 2 та впадин 3 на торцевій поверхні кожної з напівсфер 1 утворені напівциліндричні поверхні 4 радіусом R з кільцевими виступами 5. При цьому виступи 2 розташовані за поперечною площиною перетину 4 сфери (яка проходить по поверхні А), що проходить через її центр між осями напівциліндрів та її навпіл (в зображеному варіанті розмір виступу відповідно такий як радіус R1 напівциліндричної поверхні та дорівнює R). Впадини 3 розміщені у реверсному напрямі також на відстані R (в зображеному варіанті розмір впадин відповідає розміру R1=R2) (тобто R=R1=R2). У разі, якщо R1 більше R2 або навпаки, для більш надійного фіксування канатів від прослизування в отворах може бути використано гвинтове з'єднання 6, що надійно з'єднує обидві півсфери. Використовують кріпильно-з'єднувальний пристрій для двох канатів, що взаємно перетинаються, наприклад рівного діаметру, наступним чином. На місці перетину канатів (зі сторони одного з них) один канат щільно вкладають соосно в напівциліндр впадини одної з півсфер, теж саме виконують і з другим канатом. При цьому півсфери розміщуються назустріч торцевими поверхнями одна до одної та повернутими на 90° одна відносно одної, стискають до повного входження виступів однієї частини у впадини іншої частини до їх фіксації відповідними фіксуючими поверхнями виступів. Після з'єднання обох півсфер здійснюється надійне закріплення та фіксація канатів відносно один одного (при обов'язковій умові, що діаметри канатів не набагато перевищують діаметри отворів, утворених з'єднанням двох напівциліндричних поверхонь). В разі потреби внутрішні циліндричні поверхні можуть бути оснащені додатковими засобами для збільшення коефіцієнта тертя пристрою та канатів, які затискаються в цих поверхнях. Такими засобами зокрема можуть бути спеціально виконані кільцеві виступи, рифлення чи спеціальне абразивне покриття.

Дивитися

Додаткова інформація

Назва патенту англійською

Fixing and connecting device for two intercrossing cables

Автори англійською

Rudenko Oleh Petrovych, Ivasyk Olena Ivanivna, Lebedko Oleksii Oleksandrovych

Назва патенту російською

Крепежно-соединительное устройство для двух канатов, которые взаимно пересекаются

Автори російською

Руденко Олег Петрович, Ивасик Елена Ивановна, Лебедько Алексей Александрович

МПК / Мітки

МПК: F16G 11/00

Мітки: пристрій, взаємної, кріпильно-з'єднувальний, двох, канатів, перетинаються
