Пристрій для натягування тросів при вулканізації і складанні конвеєрних стрічок та плоских зрівноважуючих канатів

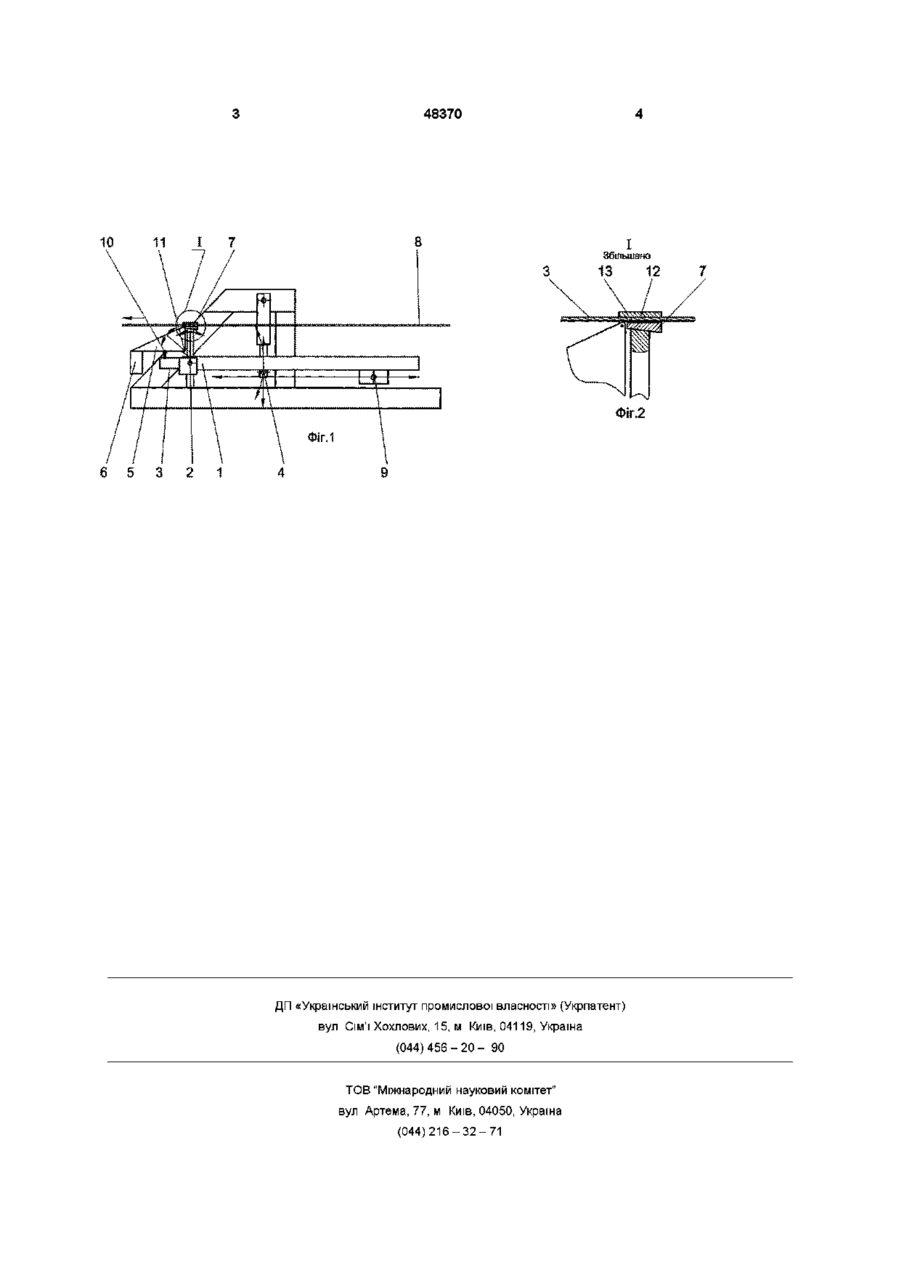

Пристрій для натягування тросів при вулканізації і складанні гумотросових конвеєрних Пристрій для натягування тросів при вулканізації і складанні конвеєрних стрічок та плоских зрівноважуючих канатів Винахід належить до виготовлення гумотросових виробів, а зокрема гумотросових конвеєрних стрічок та допоміжних пристроїв виготовлення плоских зрівноважуючих канатів Відомий пристрій для натягування тросів при складанні конвеєрних стрічок (авторське свідотство СРСР (11) №331927, (51) B29h29/06, (24) 11 04 1972), включаючий шпулі з тросами і відхиляючими блоками, та гальмові барабани з регульованою силою натискання за допомогою пружин, що ненадійно в роботі та складно у ладнанні В основу винаходу поставлено задачу удосконалення конструкції пристрою для натягування тросів при вулканізації і складанні конвеєрних стрічок або плоских зрівноважуючих канатів шляхом використання вантажів, встановлених попереднім настроюванням на важелі з клинами, що фіксують троси, забезпечити рівномірне і постійне натягнення усіх тросів Пристрій для натягування тросів аркуш 2 фіг 1 включає г-подібні важелі 1, які встановлено на ось 2, що закріплена до рами 3, і механізм підйому 4 важелів 1 Важелі 1 на малих (вертикальних) пле стрічок та плоских зрівноважуючих канатів, що містить важелі з підвішеними до них вантажами, шарнірно з'єднані з клинами і осями, встановленими на важелі, які розміщені на осі, закріпленій до рами, і які на малих плечах мають опорні поверхні для клинів і п'яти, до яких розклинюють троси, а на великих плечах встановлені попереднім ладнанням вантажі чах мають г-подібні важелі 5 з вантажами 6, які завдають попереднє зусилля клинам 7 для захвату тросів 8 На великих (горизонтальних) плечах важелів 1 вантажі 9 мають можливість переміщатися при настроюванні, що задає діапазон регулювання зусилля натягування тросів 8 Спочатку фіксують стрічку або канат Опускають великі (горизонтальні) плечі важелів 1 механізмом підйому 4, які під дією вантажів 9 незалежно опускаються, повертаючи навколо осі 2 малі (вертикальні) плечі з важелями 5, що підіймаються з упорів 10 під впливом вантажів 6, повертаючи важелі 5 відносно осей 11, підтягують кпини 7 і затискають троси 8 до п'яти 12 аркуш 2 фіг 2 важеля 1 Кпин 7 через фрикційні накладки 13 захвачують троси 8 і під дією зусилля натягування самозаклинюються Збирають стрічку або канат Потім механізмом підйому 4 підіймають великі плечі важеля 1 з вантажами 9 Важелі 5 упираються в упори 10 і, повертаючись відносно осей 11, виштовхують клини 7, звільняючи троси 8 Перетягують виготовлений відрізок стрічки або канату Виконують наступний цикл со 00 48370 10 11 I 7 Збільшено 13 12 Фіг.2 6 5 3 2 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 7
