Спосіб установки модульної блочної котельні великої потужності

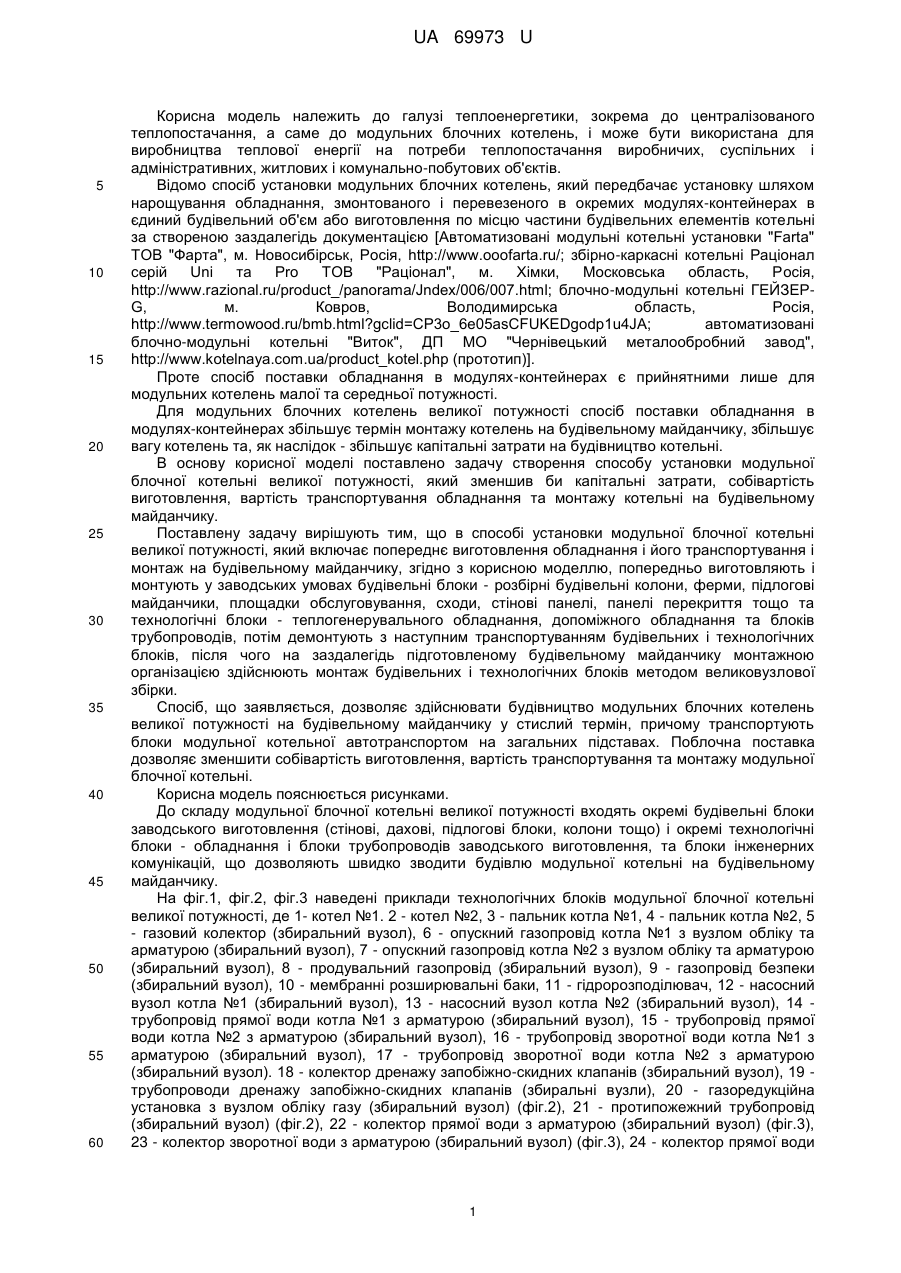

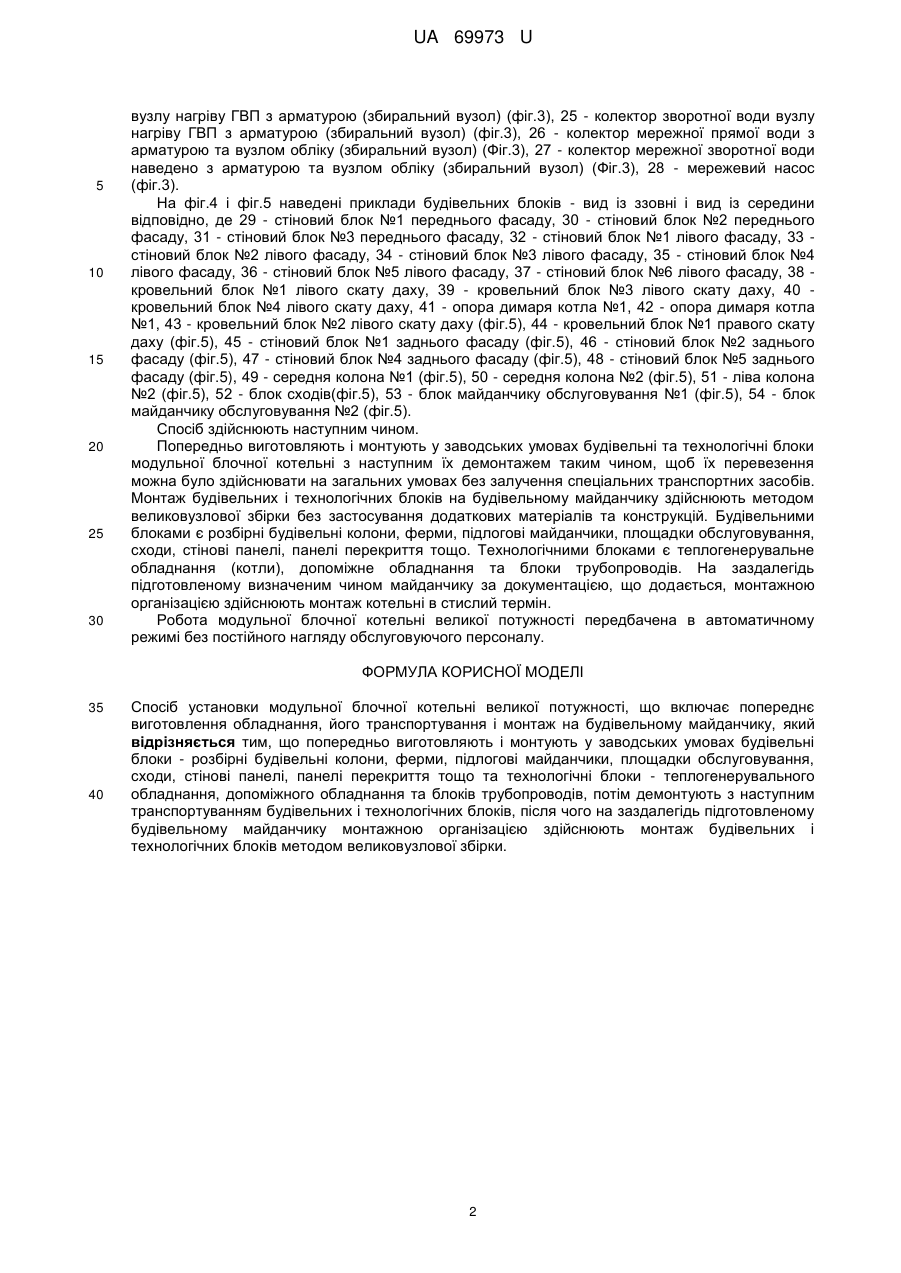

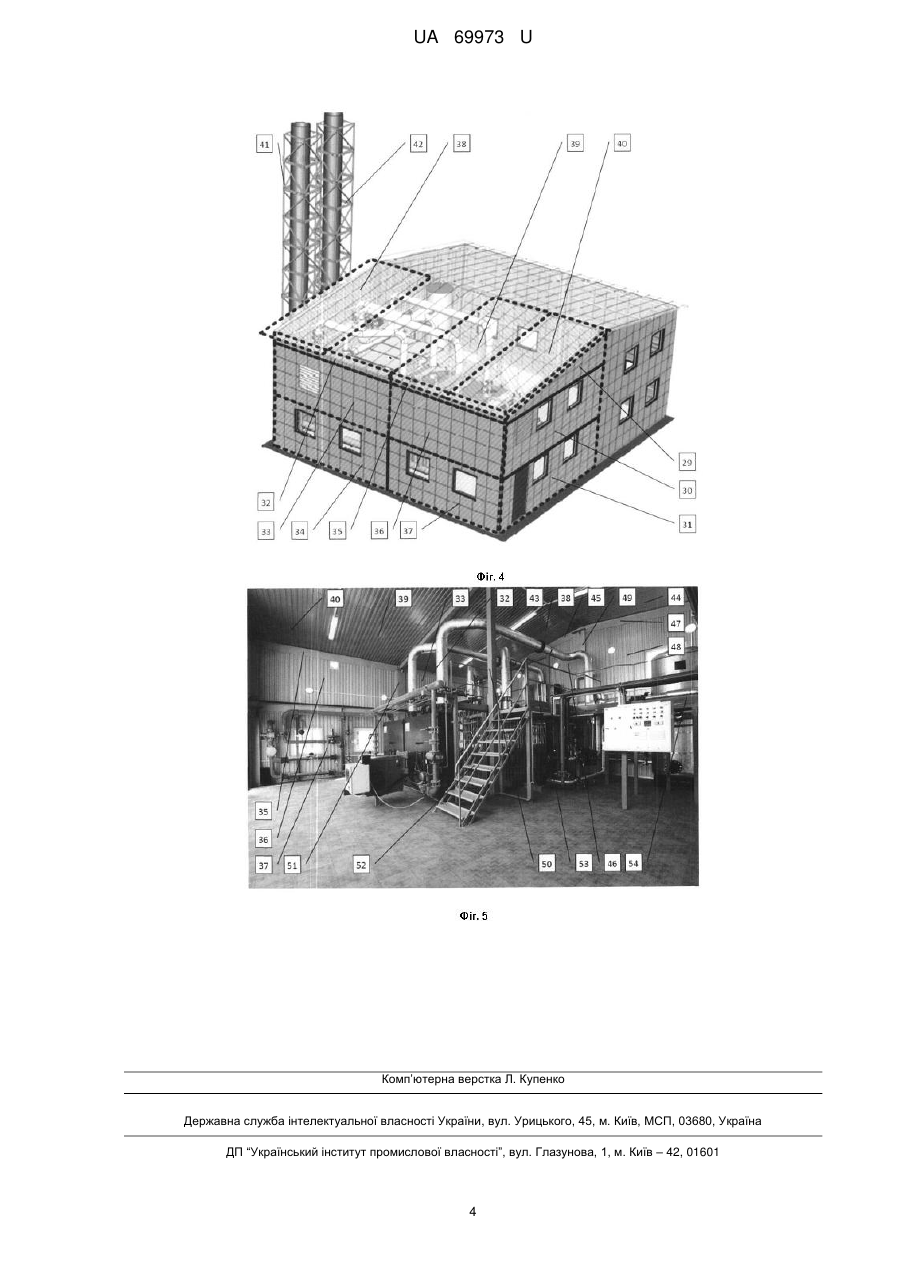

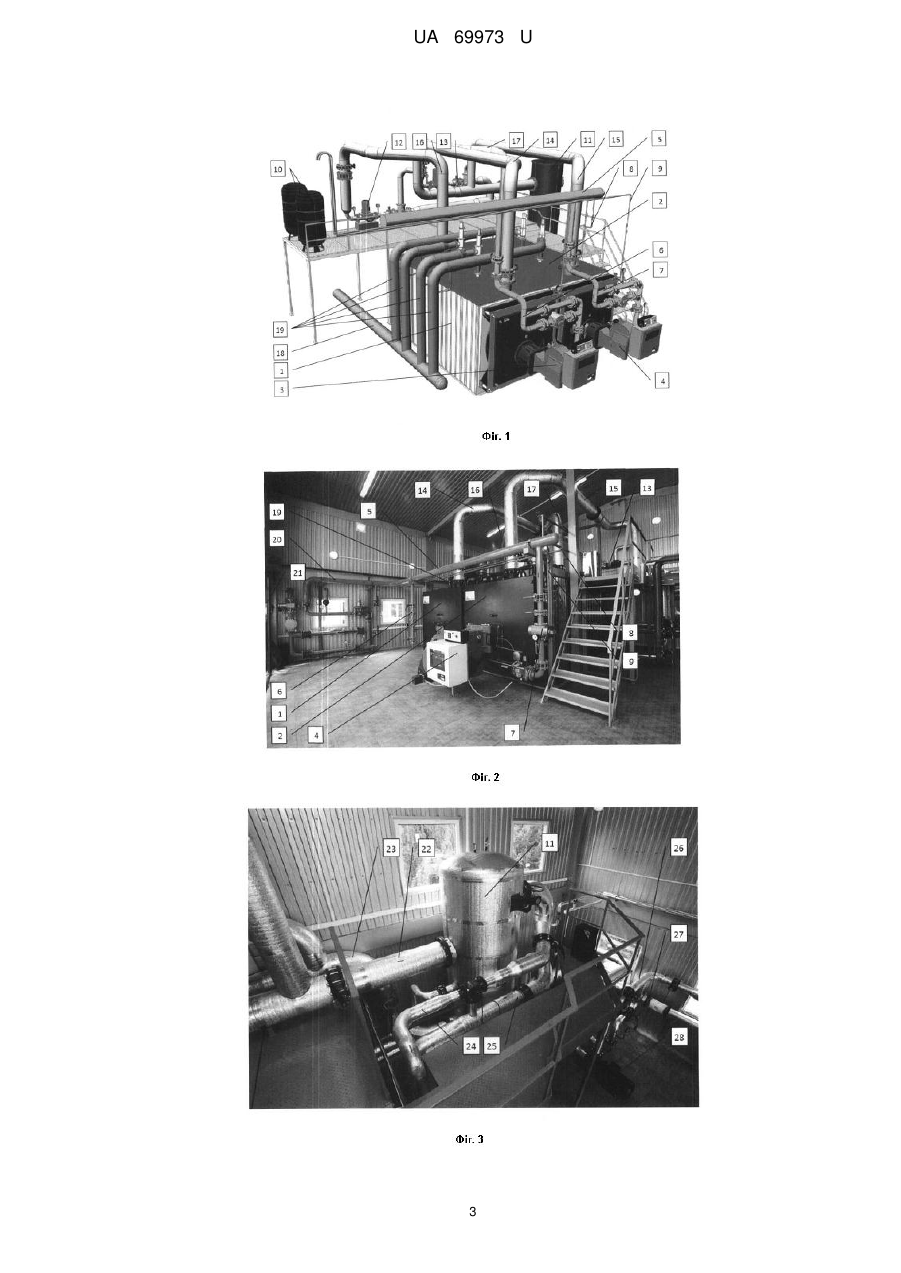

Реферат: UA 69973 U UA 69973 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики, зокрема до централізованого теплопостачання, а саме до модульних блочних котелень, і може бути використана для виробництва теплової енергії на потреби теплопостачання виробничих, суспільних і адміністративних, житлових і комунально-побутових об'єктів. Відомо спосіб установки модульних блочних котелень, який передбачає установку шляхом нарощування обладнання, змонтованого і перевезеного в окремих модулях-контейнерах в єдиний будівельний об'єм або виготовлення по місцю частини будівельних елементів котельні за створеною заздалегідь документацією [Автоматизовані модульні котельні установки "Farta" TOB "Фарта", м. Новосибірськ, Росія, http://www.ooofarta.ru/; збірно-каркасні котельні Раціонал серій Uni та Pro TOB "Раціонал", м. Хімки, Московська область, Росія, http://www.razional.ru/product_/panorama/Jndex/006/007.html; блочно-модульні котельні ГЕЙЗЕРG, м. Ковров, Володимирська область, Росія, http://www.termowood.ru/bmb.html?gclid=CP3o_6e05asCFUKEDgodp1u4JA; автоматизовані блочно-модульні котельні "Виток", ДП МО "Чернівецький металообробний завод", http://www.kotelnaya.com.ua/product_kotel.php (прототип)]. Проте спосіб поставки обладнання в модулях-контейнерах є прийнятними лише для модульних котелень малої та середньої потужності. Для модульних блочних котелень великої потужності спосіб поставки обладнання в модулях-контейнерах збільшує термін монтажу котелень на будівельному майданчику, збільшує вагу котелень та, як наслідок - збільшує капітальні затрати на будівництво котельні. В основу корисної моделі поставлено задачу створення способу установки модульної блочної котельні великої потужності, який зменшив би капітальні затрати, собівартість виготовлення, вартість транспортування обладнання та монтажу котельні на будівельному майданчику. Поставлену задачу вирішують тим, що в способі установки модульної блочної котельні великої потужності, який включає попереднє виготовлення обладнання і його транспортування і монтаж на будівельному майданчику, згідно з корисною моделлю, попередньо виготовляють і монтують у заводських умовах будівельні блоки - розбірні будівельні колони, ферми, підлогові майданчики, площадки обслуговування, сходи, стінові панелі, панелі перекриття тощо та технологічні блоки - теплогенерувального обладнання, допоміжного обладнання та блоків трубопроводів, потім демонтують з наступним транспортуванням будівельних і технологічних блоків, після чого на заздалегідь підготовленому будівельному майданчику монтажною організацією здійснюють монтаж будівельних і технологічних блоків методом великовузлової збірки. Спосіб, що заявляється, дозволяє здійснювати будівництво модульних блочних котелень великої потужності на будівельному майданчику у стислий термін, причому транспортують блоки модульної котельної автотранспортом на загальних підставах. Поблочна поставка дозволяє зменшити собівартість виготовлення, вартість транспортування та монтажу модульної блочної котельні. Корисна модель пояснюється рисунками. До складу модульної блочної котельні великої потужності входять окремі будівельні блоки заводського виготовлення (стінові, дахові, підлогові блоки, колони тощо) і окремі технологічні блоки - обладнання і блоки трубопроводів заводського виготовлення, та блоки інженерних комунікацій, що дозволяють швидко зводити будівлю модульної котельні на будівельному майданчику. На фіг.1, фіг.2, фіг.3 наведені приклади технологічних блоків модульної блочної котельні великої потужності, де 1- котел №1. 2 - котел №2, 3 - пальник котла №1, 4 - пальник котла №2, 5 - газовий колектор (збиральний вузол), 6 - опускний газопровід котла №1 з вузлом обліку та арматурою (збиральний вузол), 7 - опускний газопровід котла №2 з вузлом обліку та арматурою (збиральний вузол), 8 - продувальний газопровід (збиральний вузол), 9 - газопровід безпеки (збиральний вузол), 10 - мембранні розширювальні баки, 11 - гідророзподілювач, 12 - насосний вузол котла №1 (збиральний вузол), 13 - насосний вузол котла №2 (збиральний вузол), 14 трубопровід прямої води котла №1 з арматурою (збиральний вузол), 15 - трубопровід прямої води котла №2 з арматурою (збиральний вузол), 16 - трубопровід зворотної води котла №1 з арматурою (збиральний вузол), 17 - трубопровід зворотної води котла №2 з арматурою (збиральний вузол). 18 - колектор дренажу запобіжно-скидних клапанів (збиральний вузол), 19 трубопроводи дренажу запобіжно-скидних клапанів (збиральні вузли), 20 - газоредукційна установка з вузлом обліку газу (збиральний вузол) (фіг.2), 21 - протипожежний трубопровід (збиральний вузол) (фіг.2), 22 - колектор прямої води з арматурою (збиральний вузол) (фіг.3), 23 - колектор зворотної води з арматурою (збиральний вузол) (фіг.3), 24 - колектор прямої води 1 UA 69973 U 5 10 15 20 25 30 вузлу нагріву ГВП з арматурою (збиральний вузол) (фіг.3), 25 - колектор зворотної води вузлу нагріву ГВП з арматурою (збиральний вузол) (фіг.3), 26 - колектор мережної прямої води з арматурою та вузлом обліку (збиральний вузол) (Фіг.3), 27 - колектор мережної зворотної води наведено з арматурою та вузлом обліку (збиральний вузол) (Фіг.3), 28 - мережевий насос (фіг.3). На фіг.4 і фіг.5 наведені приклади будівельних блоків - вид із ззовні і вид із середини відповідно, де 29 - стіновий блок №1 переднього фасаду, 30 - стіновий блок №2 переднього фасаду, 31 - стіновий блок №3 переднього фасаду, 32 - стіновий блок №1 лівого фасаду, 33 стіновий блок №2 лівого фасаду, 34 - стіновий блок №3 лівого фасаду, 35 - стіновий блок №4 лівого фасаду, 36 - стіновий блок №5 лівого фасаду, 37 - стіновий блок №6 лівого фасаду, 38 кровельний блок №1 лівого скату даху, 39 - кровельний блок №3 лівого скату даху, 40 кровельний блок №4 лівого скату даху, 41 - опора димаря котла №1, 42 - опора димаря котла №1, 43 - кровельний блок №2 лівого скату даху (фіг.5), 44 - кровельний блок №1 правого скату даху (фіг.5), 45 - стіновий блок №1 заднього фасаду (фіг.5), 46 - стіновий блок №2 заднього фасаду (фіг.5), 47 - стіновий блок №4 заднього фасаду (фіг.5), 48 - стіновий блок №5 заднього фасаду (фіг.5), 49 - середня колона №1 (фіг.5), 50 - середня колона №2 (фіг.5), 51 - ліва колона №2 (фіг.5), 52 - блок сходів(фіг.5), 53 - блок майданчику обслуговування №1 (фіг.5), 54 - блок майданчику обслуговування №2 (фіг.5). Спосіб здійснюють наступним чином. Попередньо виготовляють і монтують у заводських умовах будівельні та технологічні блоки модульної блочної котельні з наступним їх демонтажем таким чином, щоб їх перевезення можна було здійснювати на загальних умовах без залучення спеціальних транспортних засобів. Монтаж будівельних і технологічних блоків на будівельному майданчику здійснюють методом великовузлової збірки без застосування додаткових матеріалів та конструкцій. Будівельними блоками є розбірні будівельні колони, ферми, підлогові майданчики, площадки обслуговування, сходи, стінові панелі, панелі перекриття тощо. Технологічними блоками є теплогенерувальне обладнання (котли), допоміжне обладнання та блоки трубопроводів. На заздалегідь підготовленому визначеним чином майданчику за документацією, що додається, монтажною організацією здійснюють монтаж котельні в стислий термін. Робота модульної блочної котельні великої потужності передбачена в автоматичному режимі без постійного нагляду обслуговуючого персоналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб установки модульної блочної котельні великої потужності, що включає попереднє виготовлення обладнання, його транспортування і монтаж на будівельному майданчику, який відрізняється тим, що попередньо виготовляють і монтують у заводських умовах будівельні блоки - розбірні будівельні колони, ферми, підлогові майданчики, площадки обслуговування, сходи, стінові панелі, панелі перекриття тощо та технологічні блоки - теплогенерувального обладнання, допоміжного обладнання та блоків трубопроводів, потім демонтують з наступним транспортуванням будівельних і технологічних блоків, після чого на заздалегідь підготовленому будівельному майданчику монтажною організацією здійснюють монтаж будівельних і технологічних блоків методом великовузлової збірки. 2 UA 69973 U 3 UA 69973 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
