Пристрій внутрішньої дефектоскопії магістральних трубопроводів

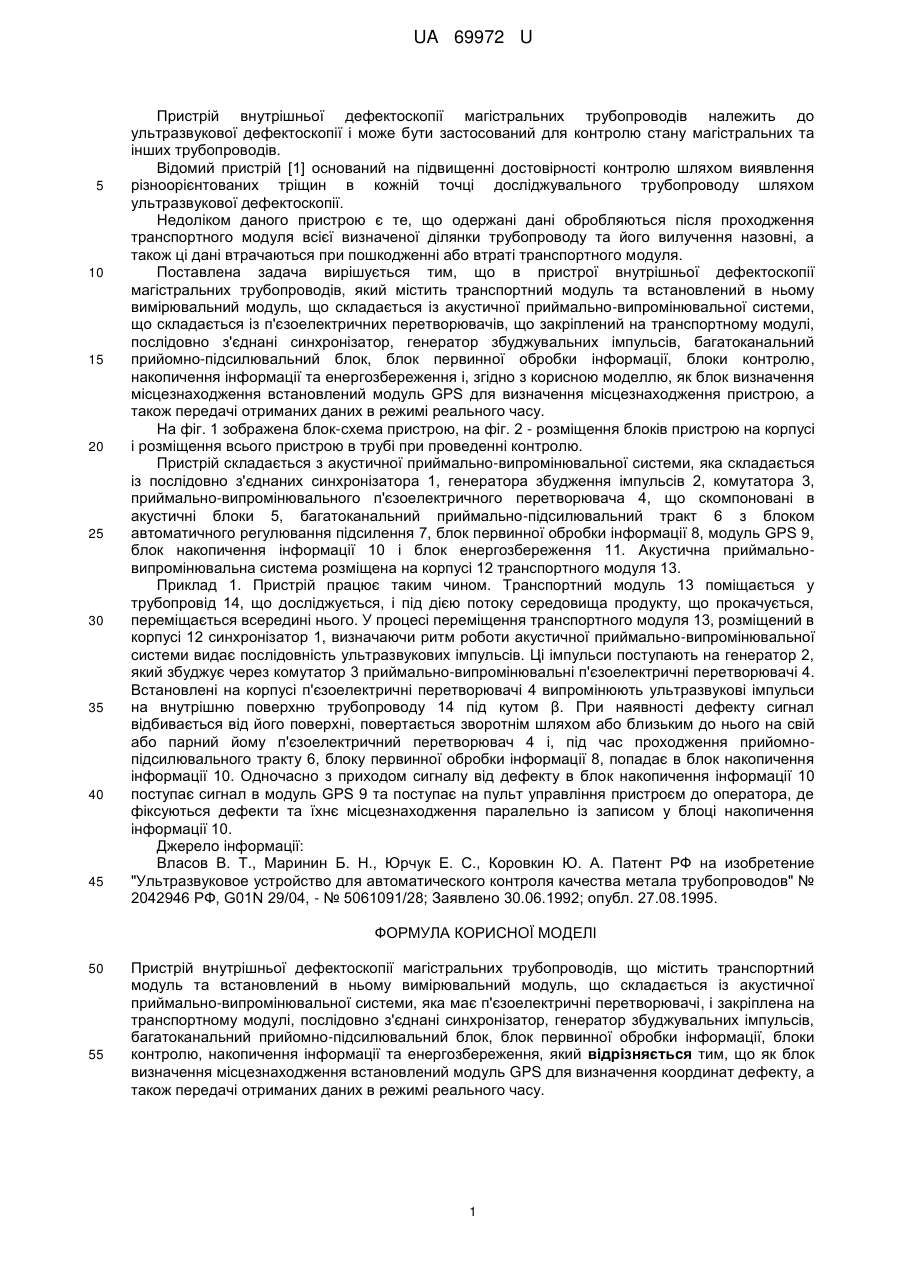

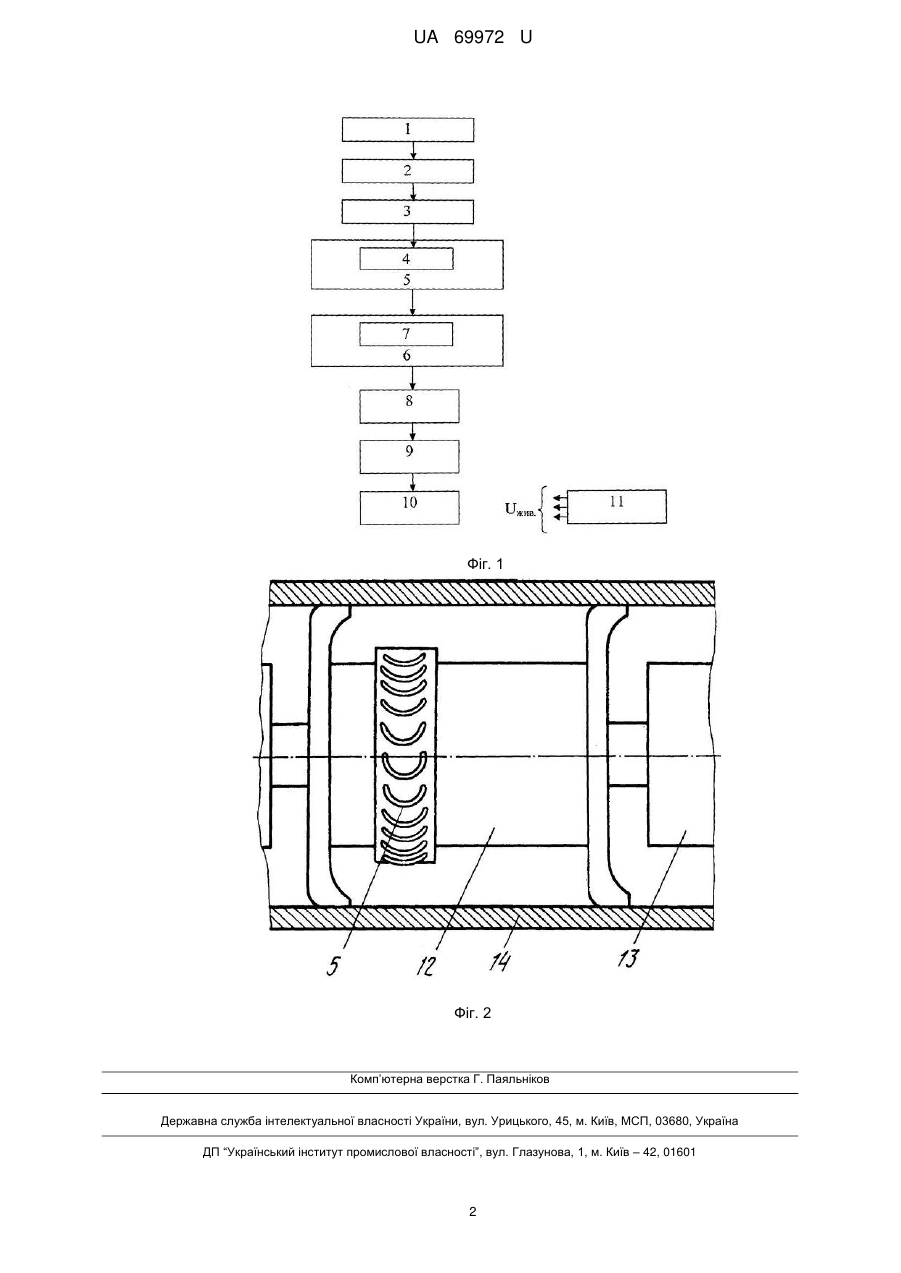

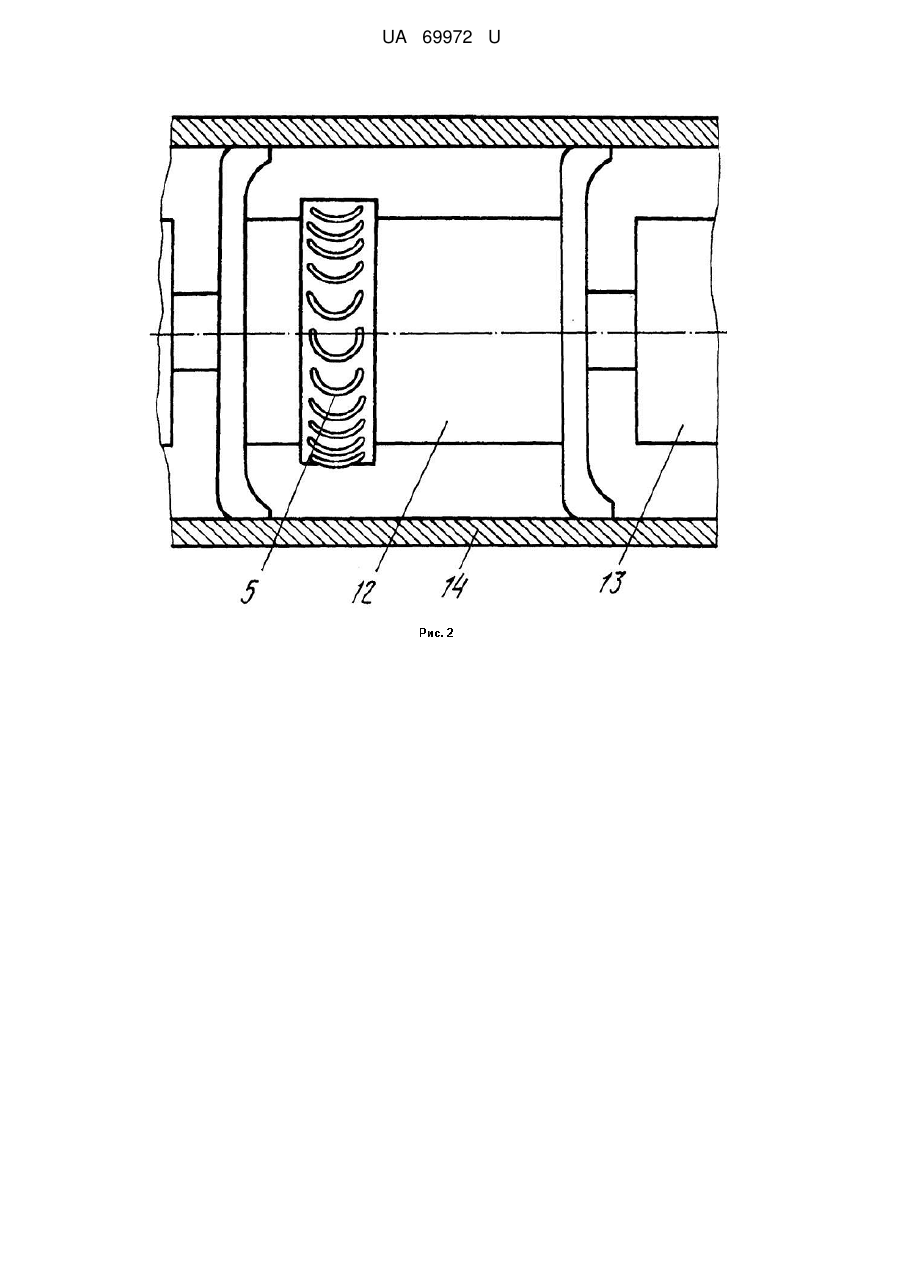

Реферат: UA 69972 U UA 69972 U 5 10 15 20 25 30 35 40 45 Пристрій внутрішньої дефектоскопії магістральних трубопроводів належить до ультразвукової дефектоскопії і може бути застосований для контролю стану магістральних та інших трубопроводів. Відомий пристрій [1] оснований на підвищенні достовірності контролю шляхом виявлення різноорієнтованих тріщин в кожній точці досліджувального трубопроводу шляхом ультразвукової дефектоскопії. Недоліком даного пристрою є те, що одержані дані обробляються після проходження транспортного модуля всієї визначеної ділянки трубопроводу та його вилучення назовні, а також ці дані втрачаються при пошкодженні або втраті транспортного модуля. Поставлена задача вирішується тим, що в пристрої внутрішньої дефектоскопії магістральних трубопроводів, який містить транспортний модуль та встановлений в ньому вимірювальний модуль, що складається із акустичної приймально-випромінювальної системи, що складається із п'єзоелектричних перетворювачів, що закріплений на транспортному модулі, послідовно з'єднані синхронізатор, генератор збуджувальних імпульсів, багатоканальний прийомно-підсилювальний блок, блок первинної обробки інформації, блоки контролю, накопичення інформації та енергозбереження і, згідно з корисною моделлю, як блок визначення місцезнаходження встановлений модуль GPS для визначення місцезнаходження пристрою, а також передачі отриманих даних в режимі реального часу. На фіг. 1 зображена блок-схема пристрою, на фіг. 2 - розміщення блоків пристрою на корпусі і розміщення всього пристрою в трубі при проведенні контролю. Пристрій складається з акустичної приймально-випромінювальної системи, яка складається із послідовно з'єднаних синхронізатора 1, генератора збудження імпульсів 2, комутатора 3, приймально-випромінювального п'єзоелектричного перетворювача 4, що скомпоновані в акустичні блоки 5, багатоканальний приймально-підсилювальний тракт 6 з блоком автоматичного регулювання підсилення 7, блок первинної обробки інформації 8, модуль GPS 9, блок накопичення інформації 10 і блок енергозбереження 11. Акустична приймальновипромінювальна система розміщена на корпусі 12 транспортного модуля 13. Приклад 1. Пристрій працює таким чином. Транспортний модуль 13 поміщається у трубопровід 14, що досліджується, і під дією потоку середовища продукту, що прокачується, переміщається всередині нього. У процесі переміщення транспортного модуля 13, розміщений в корпусі 12 синхронізатор 1, визначаючи ритм роботи акустичної приймально-випромінювальної системи видає послідовність ультразвукових імпульсів. Ці імпульси поступають на генератор 2, який збуджує через комутатор 3 приймально-випромінювальні п'єзоелектричні перетворювачі 4. Встановлені на корпусі п'єзоелектричні перетворювачі 4 випромінюють ультразвукові імпульси на внутрішню поверхню трубопроводу 14 під кутом β. При наявності дефекту сигнал відбивається від його поверхні, повертається зворотнім шляхом або близьким до нього на свій або парний йому п'єзоелектричний перетворювач 4 і, під час проходження прийомнопідсилювального тракту 6, блоку первинної обробки інформації 8, попадає в блок накопичення інформації 10. Одночасно з приходом сигналу від дефекту в блок накопичення інформації 10 поступає сигнал в модуль GPS 9 та поступає на пульт управління пристроєм до оператора, де фіксуються дефекти та їхнє місцезнаходження паралельно із записом у блоці накопичення інформації 10. Джерело інформації: Власов В. Т., Маринин Б. Н., Юрчук Е. С., Коровкин Ю. А. Патент РФ на изобретение "Ультразвуковое устройство для автоматического контроля качества метала трубопроводов" № 2042946 РФ, G01N 29/04, - № 5061091/28; Заявлено 30.06.1992; опубл. 27.08.1995. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій внутрішньої дефектоскопії магістральних трубопроводів, що містить транспортний модуль та встановлений в ньому вимірювальний модуль, що складається із акустичної приймально-випромінювальної системи, яка має п'єзоелектричні перетворювачі, і закріплена на транспортному модулі, послідовно з'єднані синхронізатор, генератор збуджувальних імпульсів, багатоканальний прийомно-підсилювальний блок, блок первинної обробки інформації, блоки контролю, накопичення інформації та енергозбереження, який відрізняється тим, що як блок визначення місцезнаходження встановлений модуль GPS для визначення координат дефекту, а також передачі отриманих даних в режимі реального часу. 1 UA 69972 U Фіг. 1 Фіг. 2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
