Апарат для подрібнення кормів

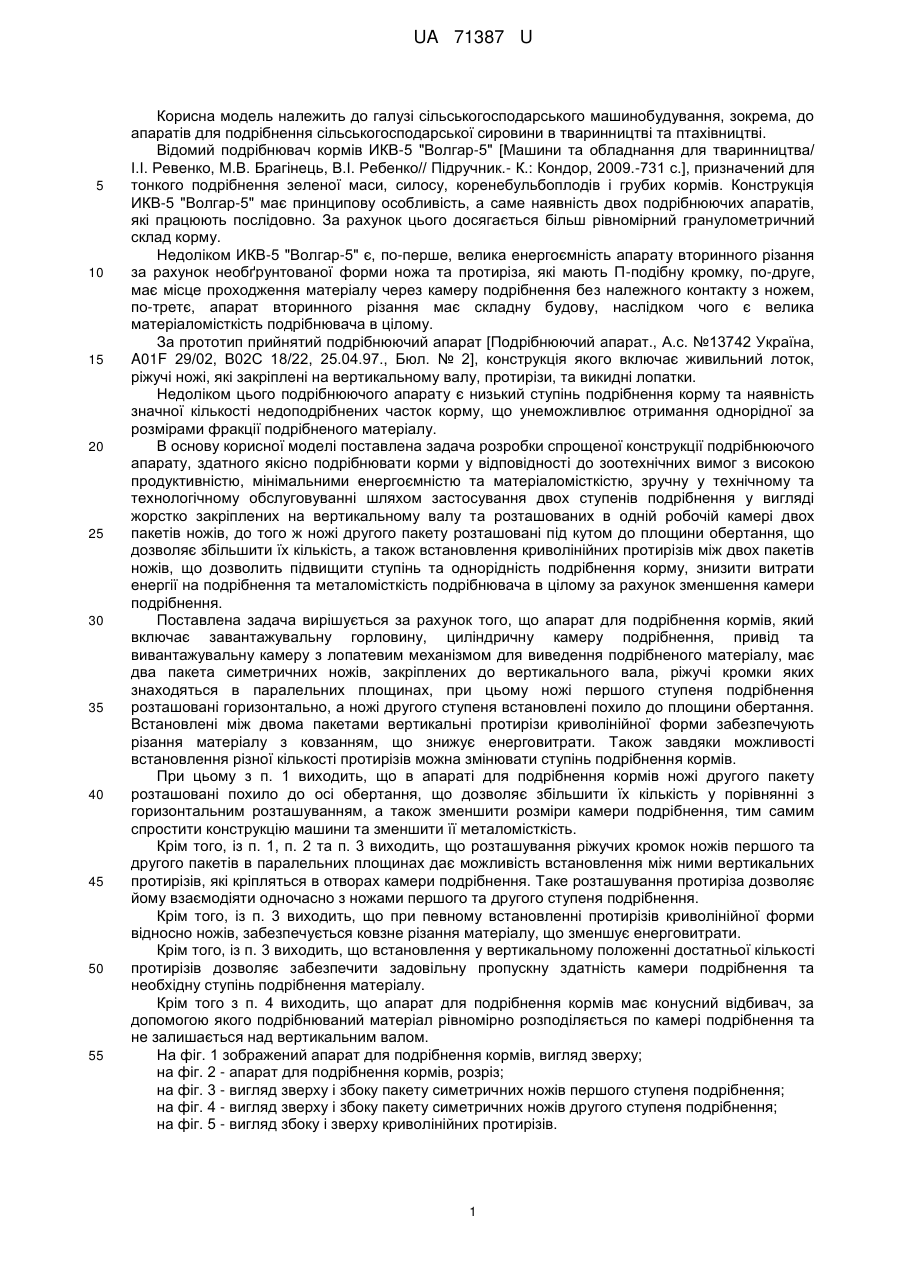

Реферат: UA 71387 U UA 71387 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема, до апаратів для подрібнення сільськогосподарської сировини в тваринництві та птахівництві. Відомий подрібнювач кормів ИКВ-5 "Волгар-5" [Машини та обладнання для тваринництва/ І.І. Ревенко, М.В. Брагінець, В.І. Ребенко// Підручник.- К.: Кондор, 2009.-731 с.], призначений для тонкого подрібнення зеленої маси, силосу, коренебульбоплодів і грубих кормів. Конструкція ИКВ-5 "Волгар-5" має принципову особливість, а саме наявність двох подрібнюючих апаратів, які працюють послідовно. За рахунок цього досягається більш рівномірний гранулометричний склад корму. Недоліком ИКВ-5 "Волгар-5" є, по-перше, велика енергоємність апарату вторинного різання за рахунок необґрунтованої форми ножа та протиріза, які мають П-подібну кромку, по-друге, має місце проходження матеріалу через камеру подрібнення без належного контакту з ножем, по-третє, апарат вторинного різання має складну будову, наслідком чого є велика матеріаломісткість подрібнювача в цілому. За прототип прийнятий подрібнюючий апарат [Подрібнюючий апарат., А.с. №13742 Україна, A01F 29/02, В02С 18/22, 25.04.97., Бюл. № 2], конструкція якого включає живильний лоток, ріжучі ножі, які закріплені на вертикальному валу, протирізи, та викидні лопатки. Недоліком цього подрібнюючого апарату є низький ступінь подрібнення корму та наявність значної кількості недоподрібнених часток корму, що унеможливлює отримання однорідної за розмірами фракції подрібненого матеріалу. В основу корисної моделі поставлена задача розробки спрощеної конструкції подрібнюючого апарату, здатного якісно подрібнювати корми у відповідності до зоотехнічних вимог з високою продуктивністю, мінімальними енергоємністю та матеріаломісткістю, зручну у технічному та технологічному обслуговуванні шляхом застосування двох ступенів подрібнення у вигляді жорстко закріплених на вертикальному валу та розташованих в одній робочій камері двох пакетів ножів, до того ж ножі другого пакету розташовані під кутом до площини обертання, що дозволяє збільшити їх кількість, а також встановлення криволінійних протирізів між двох пакетів ножів, що дозволить підвищити ступінь та однорідність подрібнення корму, знизити витрати енергії на подрібнення та металомісткість подрібнювача в цілому за рахунок зменшення камери подрібнення. Поставлена задача вирішується за рахунок того, що апарат для подрібнення кормів, який включає завантажувальну горловину, циліндричну камеру подрібнення, привід та вивантажувальну камеру з лопатевим механізмом для виведення подрібненого матеріалу, має два пакета симетричних ножів, закріплених до вертикального вала, ріжучі кромки яких знаходяться в паралельних площинах, при цьому ножі першого ступеня подрібнення розташовані горизонтально, а ножі другого ступеня встановлені похило до площини обертання. Встановлені між двома пакетами вертикальні протирізи криволінійної форми забезпечують різання матеріалу з ковзанням, що знижує енерговитрати. Також завдяки можливості встановлення різної кількості протирізів можна змінювати ступінь подрібнення кормів. При цьому з п. 1 виходить, що в апараті для подрібнення кормів ножі другого пакету розташовані похило до осі обертання, що дозволяє збільшити їх кількість у порівнянні з горизонтальним розташуванням, а також зменшити розміри камери подрібнення, тим самим спростити конструкцію машини та зменшити її металомісткість. Крім того, із п. 1, п. 2 та п. 3 виходить, що розташування ріжучих кромок ножів першого та другого пакетів в паралельних площинах дає можливість встановлення між ними вертикальних протирізів, які кріпляться в отворах камери подрібнення. Таке розташування протиріза дозволяє йому взаємодіяти одночасно з ножами першого та другого ступеня подрібнення. Крім того, із п. 3 виходить, що при певному встановленні протирізів криволінійної форми відносно ножів, забезпечується ковзне різання матеріалу, що зменшує енерговитрати. Крім того, із п. 3 виходить, що встановлення у вертикальному положенні достатньої кількості протирізів дозволяє забезпечити задовільну пропускну здатність камери подрібнення та необхідну ступінь подрібнення матеріалу. Крім того з п. 4 виходить, що апарат для подрібнення кормів має конусний відбивач, за допомогою якого подрібнюваний матеріал рівномірно розподіляється по камері подрібнення та не залишається над вертикальним валом. На фіг. 1 зображений апарат для подрібнення кормів, вигляд зверху; на фіг. 2 - апарат для подрібнення кормів, розріз; на фіг. 3 - вигляд зверху і збоку пакету симетричних ножів першого ступеня подрібнення; на фіг. 4 - вигляд зверху і збоку пакету симетричних ножів другого ступеня подрібнення; на фіг. 5 - вигляд збоку і зверху криволінійних протирізів. 1 UA 71387 U 5 10 15 20 Апарат для подрібнення кормів включає завантажувальну горловину 1, корпус камери подрібнення 2, в якому до вертикального вала 3 жорстко закріплено перший 4 та другий 5 пакет симетричних ножів, між якими в отворах камери подрібнення жорстко закріплені вертикальні протирізи криволінійної форми 6. Перший ступінь подрібнення складається з втулки 7, до якої жорстко закріплені горизонтальні до площини обертання симетричні ножі 4. Другий ступінь подрібнення складається з втулки 8, в якій на поверхні, що утворює зовнішній радіус втулки, під кутом до площини обертання з певним шагом зроблені пази, в яких жорстко закріплені симетричні ножі 5. В камері на верхній частині вала встановлено конусний відбивач 9. Привід здійснюється від електродвигуна. Подрібнені корми відводяться з камери подрібнення крізь вивантажувальний лоток 10 за допомогою лопатевого механізму 11. Працює апарат для подрібнення кормів таким чином. Сировина за допомогою лотка або транспортера (на кресленні не вказано) потрапляє до завантажувальної горловини 1, звідки під дією власної ваги та відцентрових сил потрапляє до камери подрібнення 2. Завдяки обертальному руху ножів 4 першого ступеня при взаємодії з вертикальними протирізами криволінійної форми 6 сировина попередньо подрібнюється. Частково подрібнена маса, проходячи простір між протирізами, потрапляє до ножів другого ступеня подрібнення 5, де при взаємодії з вертикальними протирізами криволінійної форми 6, відбувається остаточне подрібнення матеріалу до необхідного кінцевого розміру. Далі, подрібнена маса потрапляє до вивантажувальної камери 12 і за допомогою лопатевого механізму 11 виводиться з подрібнювача крізь вивантажувальний лоток 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Апарат для подрібнення кормів, який включає завантажувальну горловину, камеру подрібнення, привід та вивантажувальну камеру з лопатевим механізмом для виведення подрібненого матеріалу, який відрізняється тим, що в одній камері на вертикальному валу розташовані два ступеня подрібнення, перший з яких уявляє собою пакет горизонтальних до площини обертання ножів, другий уявляє собою пакет ножів розташованих під кутом до площини обертання. 2. Апарат для подрібнення кормів за п. 1, який відрізняється тим, що ріжучі кромки ножів першого та другого пакету розташовуються в паралельних площинах. 3. Апарат для подрібнення кормів за п. 1, який відрізняється тим, що має вертикальні протирізальні пластини криволінійної форми, які розташовані між двох пакетів ножів першого та другого ступеня подрібнення. 4. Апарат для подрібнення кормів за п. 1, який відрізняється тим, що має конусний відбивач для рівномірного розподілу матеріалу по камері подрібнення. 2 UA 71387 U 3 UA 71387 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
