Фільтр фн

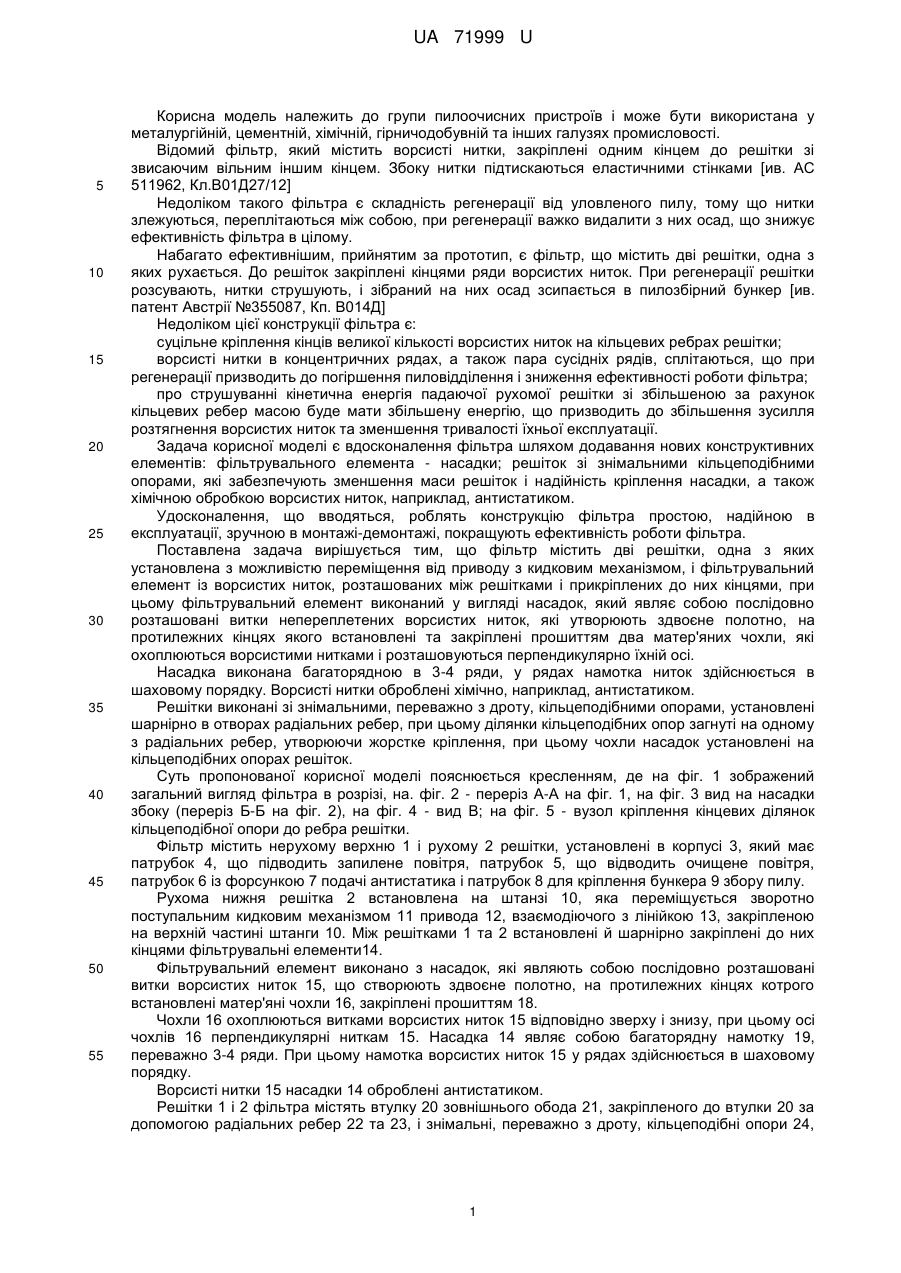

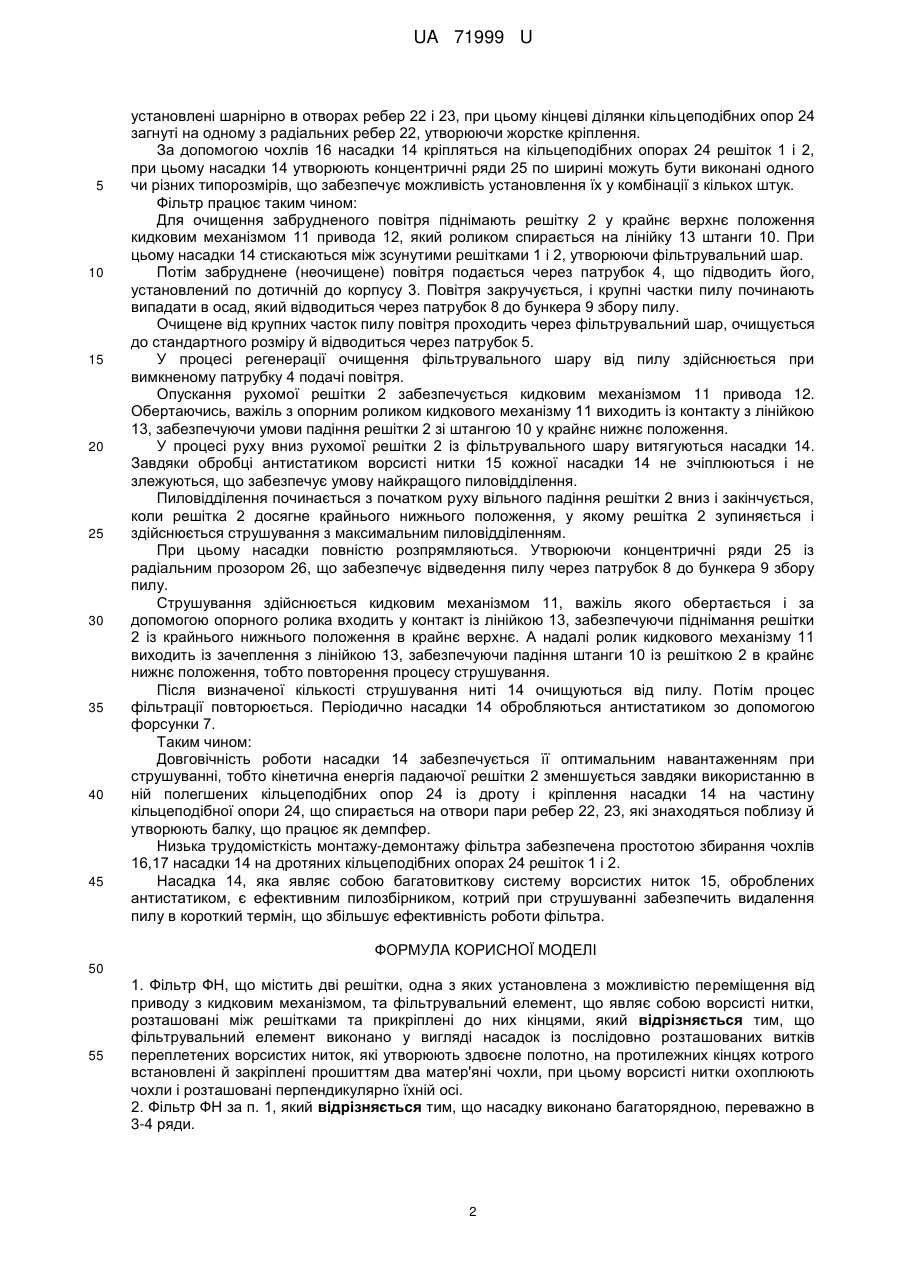

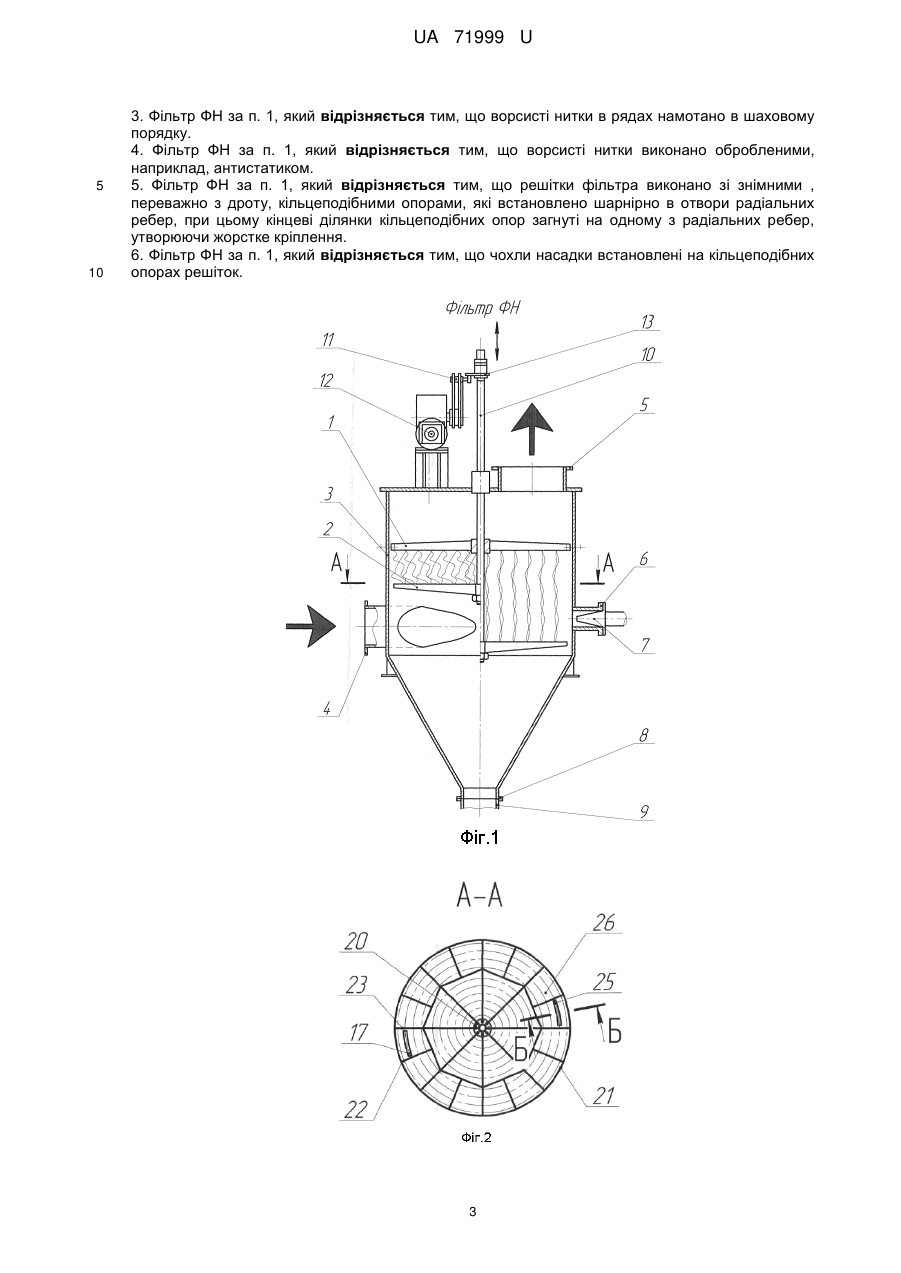

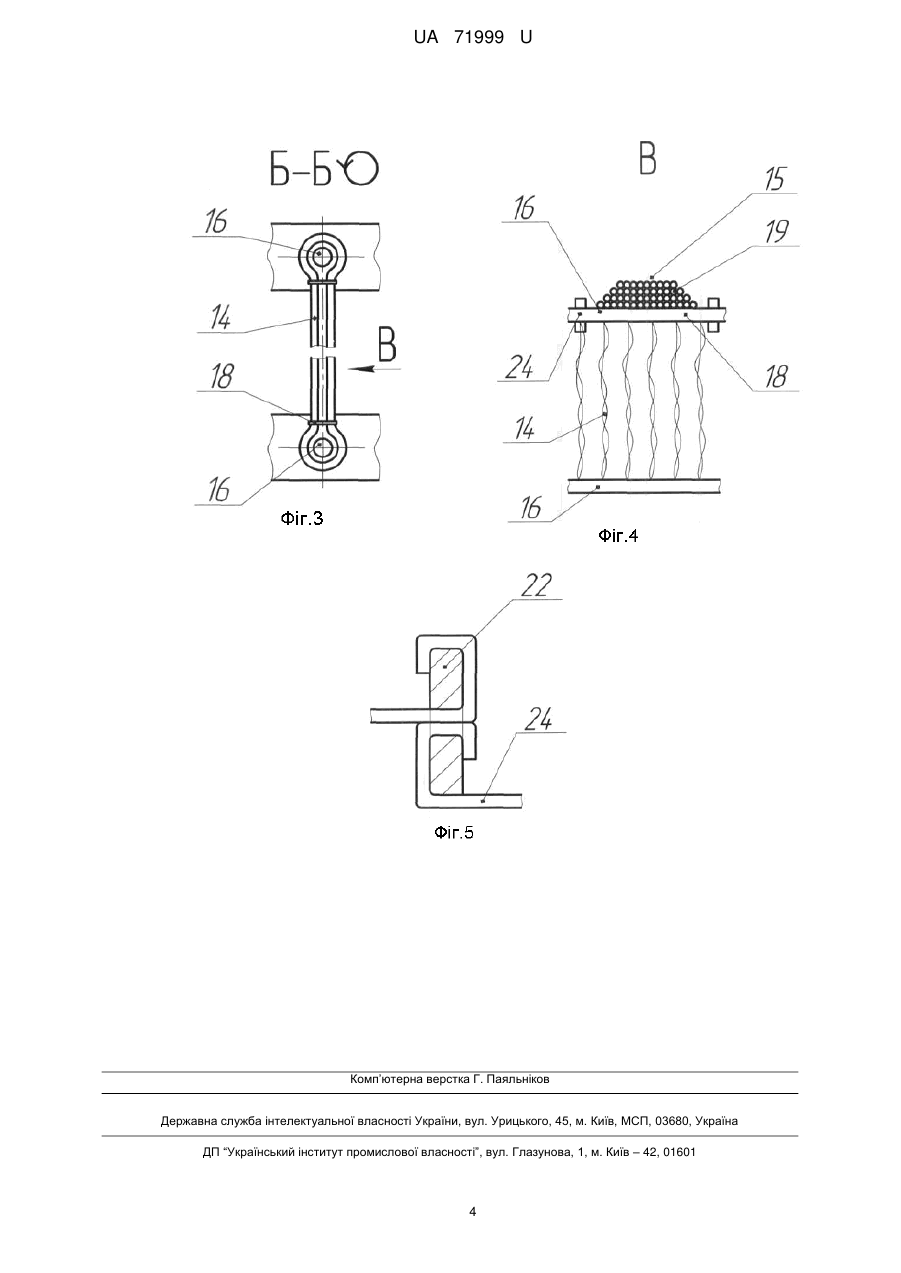

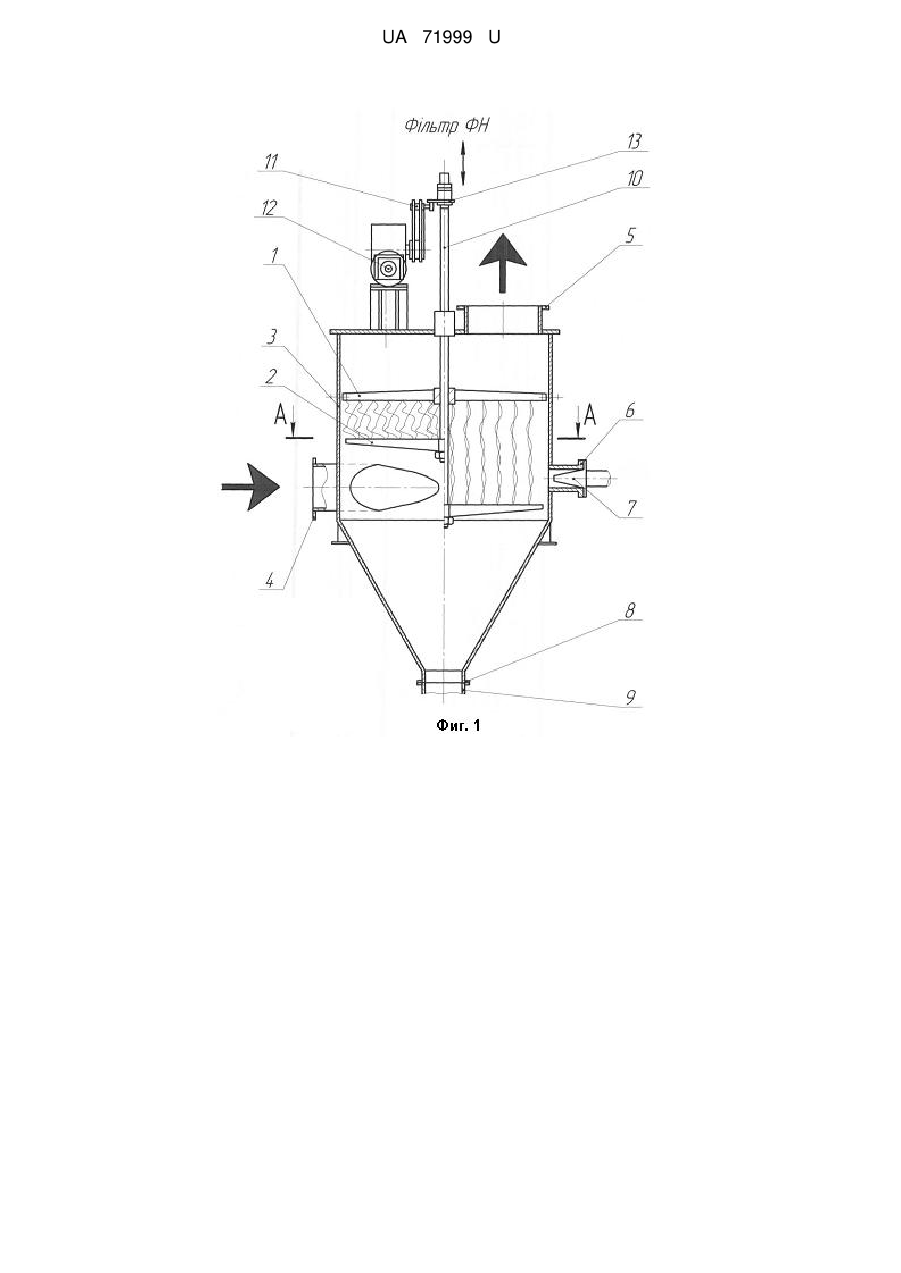

Реферат: Фільтр ФН містить решітки, привід з кидковим механізмом, матер'яні чохли. Фільтрувальний елемент виконано у вигляді насадок із послідовно розташованих витків переплетених ворсистих ниток. UA 71999 U (54) ФІЛЬТР ФН UA 71999 U UA 71999 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до групи пилоочисних пристроїв і може бути використана у металургійній, цементній, хімічній, гірничодобувній та інших галузях промисловості. Відомий фільтр, який містить ворсисті нитки, закріплені одним кінцем до решітки зі звисаючим вільним іншим кінцем. Збоку нитки підтискаються еластичними стінками [ив. АС 511962, Кл.В01Д27/12] Недоліком такого фільтра є складність регенерації від уловленого пилу, тому що нитки злежуються, переплітаються між собою, при регенерації важко видалити з них осад, що знижує ефективність фільтра в цілому. Набагато ефективнішим, прийнятим за прототип, є фільтр, що містить дві решітки, одна з яких рухається. До решіток закріплені кінцями ряди ворсистих ниток. При регенерації решітки розсувають, нитки струшують, і зібраний на них осад зсипається в пилозбірний бункер [ив. патент Австрії №355087, Кп. В014Д] Недоліком цієї конструкції фільтра є: суцільне кріплення кінців великої кількості ворсистих ниток на кільцевих ребрах решітки; ворсисті нитки в концентричних рядах, а також пара сусідніх рядів, сплітаються, що при регенерації призводить до погіршення пиловідділення і зниження ефективності роботи фільтра; про струшуванні кінетична енергія падаючої рухомої решітки зі збільшеною за рахунок кільцевих ребер масою буде мати збільшену енергію, що призводить до збільшення зусилля розтягнення ворсистих ниток та зменшення тривалості їхньої експлуатації. Задача корисної моделі є вдосконалення фільтра шляхом додавання нових конструктивних елементів: фільтрувального елемента - насадки; решіток зі знімальними кільцеподібними опорами, які забезпечують зменшення маси решіток і надійність кріплення насадки, а також хімічною обробкою ворсистих ниток, наприклад, антистатиком. Удосконалення, що вводяться, роблять конструкцію фільтра простою, надійною в експлуатації, зручною в монтажі-демонтажі, покращують ефективність роботи фільтра. Поставлена задача вирішується тим, що фільтр містить дві решітки, одна з яких установлена з можливістю переміщення від приводу з кидковим механізмом, і фільтрувальний елемент із ворсистих ниток, розташованих між решітками і прикріплених до них кінцями, при цьому фільтрувальний елемент виконаний у вигляді насадок, який являє собою послідовно розташовані витки непереплетених ворсистих ниток, які утворюють здвоєне полотно, на протилежних кінцях якого встановлені та закріплені прошиттям два матер'яних чохли, які охоплюються ворсистими нитками і розташовуються перпендикулярно їхній осі. Насадка виконана багаторядною в 3-4 ряди, у рядах намотка ниток здійснюється в шаховому порядку. Ворсисті нитки оброблені хімічно, наприклад, антистатиком. Решітки виконані зі знімальними, переважно з дроту, кільцеподібними опорами, установлені шарнірно в отворах радіальних ребер, при цьому ділянки кільцеподібних опор загнуті на одному з радіальних ребер, утворюючи жорстке кріплення, при цьому чохли насадок установлені на кільцеподібних опорах решіток. Суть пропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд фільтра в розрізі, на. фіг. 2 - переріз А-А на фіг. 1, на фіг. 3 вид на насадки збоку (переріз Б-Б на фіг. 2), на фіг. 4 - вид В; на фіг. 5 - вузол кріплення кінцевих ділянок кільцеподібної опори до ребра решітки. Фільтр містить нерухому верхню 1 і рухому 2 решітки, установлені в корпусі 3, який має патрубок 4, що підводить запилене повітря, патрубок 5, що відводить очищене повітря, патрубок 6 із форсункою 7 подачі антистатика і патрубок 8 для кріплення бункера 9 збору пилу. Рухома нижня решітка 2 встановлена на штанзі 10, яка переміщується зворотно поступальним кидковим механізмом 11 привода 12, взаємодіючого з лінійкою 13, закріпленою на верхній частині штанги 10. Між решітками 1 та 2 встановлені й шарнірно закріплені до них кінцями фільтрувальні елементи14. Фільтрувальний елемент виконано з насадок, які являють собою послідовно розташовані витки ворсистих ниток 15, що створюють здвоєне полотно, на протилежних кінцях котрого встановлені матер'яні чохли 16, закріплені прошиттям 18. Чохли 16 охоплюються витками ворсистих ниток 15 відповідно зверху і знизу, при цьому осі чохлів 16 перпендикулярні ниткам 15. Насадка 14 являє собою багаторядну намотку 19, переважно 3-4 ряди. При цьому намотка ворсистих ниток 15 у рядах здійснюється в шаховому порядку. Ворсисті нитки 15 насадки 14 оброблені антистатиком. Решітки 1 і 2 фільтра містять втулку 20 зовнішнього обода 21, закріпленого до втулки 20 за допомогою радіальних ребер 22 та 23, і знімальні, переважно з дроту, кільцеподібні опори 24, 1 UA 71999 U 5 10 15 20 25 30 35 40 45 установлені шарнірно в отворах ребер 22 і 23, при цьому кінцеві ділянки кільцеподібних опор 24 загнуті на одному з радіальних ребер 22, утворюючи жорстке кріплення. За допомогою чохлів 16 насадки 14 кріпляться на кільцеподібних опорах 24 решіток 1 і 2, при цьому насадки 14 утворюють концентричні ряди 25 по ширині можуть бути виконані одного чи різних типорозмірів, що забезпечує можливість установлення їх у комбінації з кількох штук. Фільтр працює таким чином: Для очищення забрудненого повітря піднімають решітку 2 у крайнє верхнє положення кидковим механізмом 11 привода 12, який роликом спирається на лінійку 13 штанги 10. При цьому насадки 14 стискаються між зсунутими решітками 1 і 2, утворюючи фільтрувальний шар. Потім забруднене (неочищене) повітря подається через патрубок 4, що підводить його, установлений по дотичній до корпусу 3. Повітря закручується, і крупні частки пилу починають випадати в осад, який відводиться через патрубок 8 до бункера 9 збору пилу. Очищене від крупних часток пилу повітря проходить через фільтрувальний шар, очищується до стандартного розміру й відводиться через патрубок 5. У процесі регенерації очищення фільтрувального шару від пилу здійснюється при вимкненому патрубку 4 подачі повітря. Опускання рухомої решітки 2 забезпечується кидковим механізмом 11 привода 12. Обертаючись, важіль з опорним роликом кидкового механізму 11 виходить із контакту з лінійкою 13, забезпечуючи умови падіння решітки 2 зі штангою 10 у крайнє нижнє положення. У процесі руху вниз рухомої решітки 2 із фільтрувального шару витягуються насадки 14. Завдяки обробці антистатиком ворсисті нитки 15 кожної насадки 14 не зчіплюються і не злежуються, що забезпечує умову найкращого пиловідділення. Пиловідділення починається з початком руху вільного падіння решітки 2 вниз і закінчується, коли решітка 2 досягне крайнього нижнього положення, у якому решітка 2 зупиняється і здійснюється струшування з максимальним пиловідділенням. При цьому насадки повністю розпрямляються. Утворюючи концентричні ряди 25 із радіальним прозором 26, що забезпечує відведення пилу через патрубок 8 до бункера 9 збору пилу. Струшування здійснюється кидковим механізмом 11, важіль якого обертається і за допомогою опорного ролика входить у контакт із лінійкою 13, забезпечуючи піднімання решітки 2 із крайнього нижнього положення в крайнє верхнє. А надалі ролик кидкового механізму 11 виходить із зачеплення з лінійкою 13, забезпечуючи падіння штанги 10 із решіткою 2 в крайнє нижнє положення, тобто повторення процесу струшування. Після визначеної кількості струшування ниті 14 очищуються від пилу. Потім процес фільтрації повторюється. Періодично насадки 14 обробляються антистатиком зо допомогою форсунки 7. Таким чином: Довговічність роботи насадки 14 забезпечується її оптимальним навантаженням при струшуванні, тобто кінетична енергія падаючої решітки 2 зменшується завдяки використанню в ній полегшених кільцеподібних опор 24 із дроту і кріплення насадки 14 на частину кільцеподібної опори 24, що спирається на отвори пари ребер 22, 23, які знаходяться поблизу й утворюють балку, що працює як демпфер. Низька трудомісткість монтажу-демонтажу фільтра забезпечена простотою збирання чохлів 16,17 насадки 14 на дротяних кільцеподібних опорах 24 решіток 1 і 2. Насадка 14, яка являє собою багатовиткову систему ворсистих ниток 15, оброблених антистатиком, є ефективним пилозбірником, котрий при струшуванні забезпечить видалення пилу в короткий термін, що збільшує ефективність роботи фільтра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Фільтр ФН, що містить дві решітки, одна з яких установлена з можливістю переміщення від приводу з кидковим механізмом, та фільтрувальний елемент, що являє собою ворсисті нитки, розташовані між решітками та прикріплені до них кінцями, який відрізняється тим, що фільтрувальний елемент виконано у вигляді насадок із послідовно розташованих витків переплетених ворсистих ниток, які утворюють здвоєне полотно, на протилежних кінцях котрого встановлені й закріплені прошиттям два матер'яні чохли, при цьому ворсисті нитки охоплюють чохли і розташовані перпендикулярно їхній осі. 2. Фільтр ФН за п. 1, який відрізняється тим, що насадку виконано багаторядною, переважно в 3-4 ряди. 2 UA 71999 U 5 10 3. Фільтр ФН за п. 1, який відрізняється тим, що ворсисті нитки в рядах намотано в шаховому порядку. 4. Фільтр ФН за п. 1, який відрізняється тим, що ворсисті нитки виконано обробленими, наприклад, антистатиком. 5. Фільтр ФН за п. 1, який відрізняється тим, що решітки фільтра виконано зі знімними , переважно з дроту, кільцеподібними опорами, які встановлено шарнірно в отвори радіальних ребер, при цьому кінцеві ділянки кільцеподібних опор загнуті на одному з радіальних ребер, утворюючи жорстке кріплення. 6. Фільтр ФН за п. 1, який відрізняється тим, що чохли насадки встановлені на кільцеподібних опорах решіток. 3 UA 71999 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
